Vista esplosa EX650T

[EX650T] MINIESCAVATORE ANOVA 637KG 306CC CINGOLATI

Istruzioni

Seleziona un quadrante sull'esploso per visualizzare le parti in quell'area. È possibile ingrandire la vista esplosa.

Rif: EX650T - MINIESCAVATORE ANOVA 637KG 306CC CINGOLATI

Vedere i pezzi di
A
B
C
1
2
3

Parte A

Parte B

Parte C

Parte D

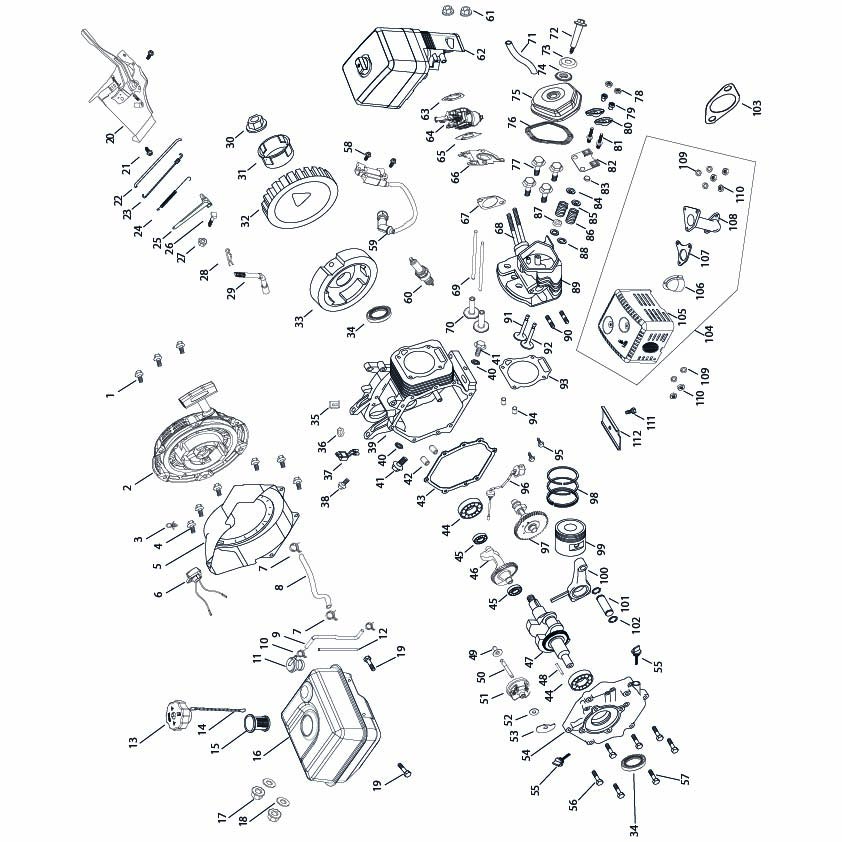

Parte MOTOR

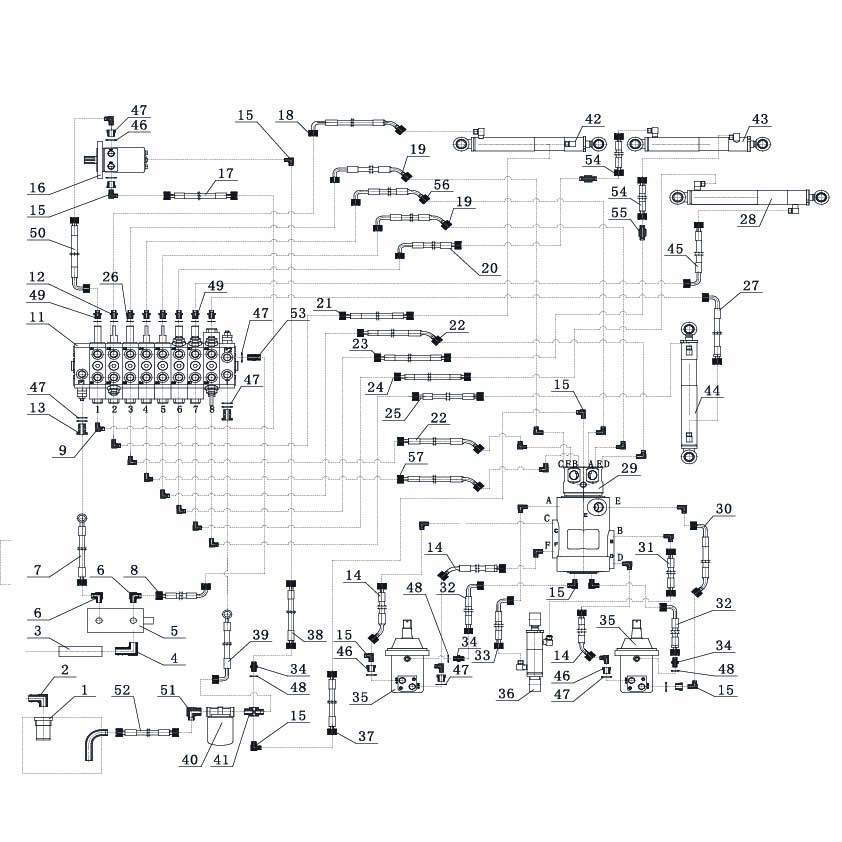

Parte F
FILTRO ACEITE EX650T (1)
FILTRO ACEITE EX650T (1) Rif: EX650T-001
Numero: 1 (F)
Quadranti: 3A
CONECTOR ENTRADA BOMBA EX650T (4)
CONECTOR ENTRADA BOMBA EX650T (4) Rif: EX650T-002
Numero: 4 (F)
Quadranti: 3A
BOMBA DOBLE VIA EX650T (5)
BOMBA DOBLE VIA EX650T (5) Rif: EX650T-003
Numero: 5 (F)
Quadranti: 3A
CONECTOR SALIDA BOMBA EX650T (6)
CONECTOR SALIDA BOMBA EX650T (6) Rif: EX650T-004
Numero: 6 (F)
Quadranti: 3A
LATIGUILLO FRONTAL SALIDA BOMBA EX650T (7)
LATIGUILLO FRONTAL SALIDA BOMBA EX650T (7) Rif: EX650T-005
Numero: 7 (F)
Quadranti: 2A, 3A
LATIGUILLO TRASERO SALIDA BOMBA EX650T (8)
LATIGUILLO TRASERO SALIDA BOMBA EX650T (8) Rif: EX650T-006
Numero: 8 (F)
Quadranti: 3A
JUNTA DE TRANSICIÓN EX650T
JUNTA DE TRANSICIÓN EX650T Rif: EX650T-007
Numero: - (F)
Quadranti: 2A
CONECTOR DISTRIBUIDOR EX650T
CONECTOR DISTRIBUIDOR EX650T Rif: EX650T-008
Numero: 9 (F)
Quadranti: 2A
DISTRIBUIDOR EX650T (11)
DISTRIBUIDOR EX650T (11) Rif: EX650T-009
Numero: 11 (F)
Quadranti: 2A
CONECTOR ENTRADA DISTRIBUIDOR EX650T (12)
CONECTOR ENTRADA DISTRIBUIDOR EX650T (12) Rif: EX650T-010
Numero: 12 (F)
Quadranti: 2A
PERNO HUECO EX650T (13)
PERNO HUECO EX650T (13) Rif: EX650T-011
Numero: 13 (F)
Quadranti: 2A
LATIGUILLO ENTRADA MOTOR GIRO EX650T (14)
LATIGUILLO ENTRADA MOTOR GIRO EX650T (14) Rif: EX650T-012
Numero: 14 (F)
Quadranti: 3B, 3C
CONECTOR ENTRADA MOTOR GIRO EX650T (15)
CONECTOR ENTRADA MOTOR GIRO EX650T (15) Rif: EX650T-013
Numero: 15 (F)
Quadranti: 1A, 3C
MOTOR GIRO EX650T (16)
MOTOR GIRO EX650T (16) Rif: EX650T-014
Numero: 16 (F)
Quadranti: 1A
LATIGUILLO MOTOR GIRO EX650T (17)
LATIGUILLO MOTOR GIRO EX650T (17) Rif: EX650T-015
Numero: 17 (F)
Quadranti: 1A
LATIGUILLO 1 CILINDRO BRAZO CUCHARA EX650T (18)
LATIGUILLO 1 CILINDRO BRAZO CUCHARA EX650T (18) Rif: EX650T-016
Numero: 18 (F)
Quadranti: 1B
LATIGUILLO CODO GIRATORIO C,E EX650T (19)
LATIGUILLO CODO GIRATORIO C,E EX650T (19) Rif: EX650T-017
Numero: 19 (F)
Quadranti: 1B
LATIGUILLO CILINDRO DEL CUBO 1 EX650T (20)
LATIGUILLO CILINDRO DEL CUBO 1 EX650T (20) Rif: EX650T-018
Numero: 20 (F)
Quadranti: 1B
LATIGUILLO 2 CILINDRO BRAZO CUCHARA EX650T (21)
LATIGUILLO 2 CILINDRO BRAZO CUCHARA EX650T (21) Rif: EX650T-019
Numero: 21 (F)
Quadranti: 2B
LATIGUILLO CODO GIRATORIO D,F EX650T (22)
LATIGUILLO CODO GIRATORIO D,F EX650T (22) Rif: EX650T-020
Numero: 22 (F)
Quadranti: 2B
LATIGUILLO CILINDRO DEL CUBO 2 EX650T (23)
LATIGUILLO CILINDRO DEL CUBO 2 EX650T (23) Rif: EX650T-021
Numero: 23 (F)
Quadranti: 2B
LATIGUILLO CILINDRO PLUMA 2 EX650T (20)
LATIGUILLO CILINDRO PLUMA 2 EX650T (20) Rif: EX650T-022
Numero: 20 (F)
Quadranti: 1B
LATIGUILLO CILINDRO GIRO LATERAL 2 EX650T (25)
LATIGUILLO CILINDRO GIRO LATERAL 2 EX650T (25) Rif: EX650T-023
Numero: 25 (F)
Quadranti: 2B
JUNTA CONECTOR SALIDA DISTRIBUIDOR EX650T (26)
JUNTA CONECTOR SALIDA DISTRIBUIDOR EX650T (26) Rif: EX650T-024
Numero: 26 (F)
Quadranti: 2A
LATIGUILLO CILINDRO GIRO LATERAL 1 EX650T (27)
LATIGUILLO CILINDRO GIRO LATERAL 1 EX650T (27) Rif: EX650T-025
Numero: 27 (F)
Quadranti: 2C
CILINDRO PLUMA EX650T (28)
CILINDRO PLUMA EX650T (28) Rif: EX650T-026
Numero: 28 (F)
Quadranti: 1C
BRIDA DE GIRO CENTRAL EX650T (29)
BRIDA DE GIRO CENTRAL EX650T (29) Rif: EX650T-027
Numero: 29 (F)
Quadranti: 2C
LATIGUILLO MOTOR DESPLAZAMIENTO DERECHO EX650T (30)
LATIGUILLO MOTOR DESPLAZAMIENTO DERECHO EX650T (30) Rif: EX650T-028
Numero: 30 (F)
Quadranti: 2C, 3C
LATIGUILLO CILINDRO EXCAVADORA 2 EX650T (31)
LATIGUILLO CILINDRO EXCAVADORA 2 EX650T (31) Rif: EX650T-029
Numero: 31 (F)
Quadranti: 2C, 3C
LATIGUILLO SALIDA MOTOR HIDRAULICA EX650T (32)
LATIGUILLO SALIDA MOTOR HIDRAULICA EX650T (32) Rif: EX650T-030
Numero: 32 (F)
Quadranti: 3C
LATIGUILLO CILINDRO EXCAVADORA 1 EX650T (33)
LATIGUILLO CILINDRO EXCAVADORA 1 EX650T (33) Rif: EX650T-031
Numero: 33 (F)
Quadranti: 3B
CONECTOR LATIGUILLO-MOTOR HIDRAULICO EX650T (34)
CONECTOR LATIGUILLO-MOTOR HIDRAULICO EX650T (34) Rif: EX650T-032
Numero: 34 (F)
Quadranti: 3B
MOTOR HIDRAULICO EX650T (35)
MOTOR HIDRAULICO EX650T (35) Rif: EX650T-033
Numero: 35 (F)
Quadranti: 3C
CILINDRO ESCAVADORA EX650T (36)
CILINDRO ESCAVADORA EX650T (36) Rif: EX650T-034
Numero: 36 (F)
Quadranti: 3B
LATIGUILLO GIRATORIO ENTRADA MOTOR HIDRULICO EX650T (37)
LATIGUILLO GIRATORIO ENTRADA MOTOR HIDRULICO EX650T (37) Rif: EX650T-035
Numero: 37 (F)
Quadranti: 3B
LATIGUILLO DRENAJE MOTOR GIRATORIO EX650T (38)
LATIGUILLO DRENAJE MOTOR GIRATORIO EX650T (38) Rif: EX650T-036
Numero: 38 (F)
Quadranti: 3B
LATIGUILLO RETORNO ACEITE EX650T (39)
LATIGUILLO RETORNO ACEITE EX650T (39) Rif: EX650T-037
Numero: 39 (F)
Quadranti: 3A
FILTRO RETORNO ACEITE EX650T (40)
FILTRO RETORNO ACEITE EX650T (40) Rif: EX650T-038
Numero: 40 (F)
Quadranti: 3A
CILINDRO BRAZO CUCHARON EX650T (42)
CILINDRO BRAZO CUCHARON EX650T (42) Rif: EX650T-039
Numero: 42 (F)
Quadranti: 1B, 1C
CILINDRO CUBO EX650T (43)
CILINDRO CUBO EX650T (43) Rif: EX650T-040
Numero: 43 (F)
Quadranti: 1C
CILINDRO GIRO LATERAL EX650T (44)
CILINDRO GIRO LATERAL EX650T (44) Rif: EX650T-041
Numero: 44 (F)
Quadranti: 2C
LATIGUILLO CILINDRO PLUMA 1 EX650T (45)
LATIGUILLO CILINDRO PLUMA 1 EX650T (45) Rif: EX650T-042
Numero: 45 (F)
Quadranti: 1C
CONECTOR PASANTE G1/2-G1/4 EX650T (46)
CONECTOR PASANTE G1/2-G1/4 EX650T (46) Rif: EX650T-043
Numero: 46 (F)
Quadranti: 3C
JUNTA CONECTOR RECTO DISTRIBUIDOR EX650T (47)
JUNTA CONECTOR RECTO DISTRIBUIDOR EX650T (47) Rif: EX650T-044
Numero: 47 (F)
Quadranti: 3C
JUNTA CONECTOR RECTO MOTOR HIDRULICO EX650T (48)
JUNTA CONECTOR RECTO MOTOR HIDRULICO EX650T (48) Rif: EX650T-045
Numero: 48 (F)
Quadranti: 3B
CONECTOR RECTO EX650T (49)
CONECTOR RECTO EX650T (49) Rif: EX650T-046
Numero: 49 (F)
Quadranti: 2A
LATIGUILLO MOTOR ROTATIVO EX650T (50)
LATIGUILLO MOTOR ROTATIVO EX650T (50) Rif: EX650T-047
Numero: 50 (F)
Quadranti: 1A
CONECTOR FILTRO RETORNO ACEITE EX650T (51)
CONECTOR FILTRO RETORNO ACEITE EX650T (51) Rif: EX650T-048
Numero: 51 (F)
Quadranti: 3A
LATIGUILLO FILTRO RETORNO ACEITE EX650T (52)
LATIGUILLO FILTRO RETORNO ACEITE EX650T (52) Rif: EX650T-049
Numero: 52 (F)
Quadranti: 3A
CONECTOR RECTO DISTRIBUIDOR EX650T (53)
CONECTOR RECTO DISTRIBUIDOR EX650T (53) Rif: EX650T-050
Numero: 53 (F)
Quadranti: 2A
LATIGUILLO CILINDRO CUBO EX650T (54)
LATIGUILLO CILINDRO CUBO EX650T (54) Rif: EX650T-051
Numero: 54 (F)
Quadranti: 1C
CONECTOR LATIGUILLOS EX650T (55)
CONECTOR LATIGUILLOS EX650T (55) Rif: EX650T-052
Numero: 55 (F)
Quadranti: 1C
LATIGUILLO CODO GIRATORIO VALVULA (A) EX650T (56)
LATIGUILLO CODO GIRATORIO VALVULA (A) EX650T (56) Rif: EX650T-053
Numero: 56 (F)
Quadranti: 1B
LATIGUILLO CODO GIRATORIO VALVULA (B) EX650T (57)
LATIGUILLO CODO GIRATORIO VALVULA (B) EX650T (57) Rif: EX650T-054
Numero: 57 (F)
Quadranti: 2B
TAPA TRASERA DISTRIBUIDOR EX650T (1)
TAPA TRASERA DISTRIBUIDOR EX650T (1) Rif: EX650T-055
Numero: 1 (A)
Quadranti: 3A
PEDAL COMPLETO EX650T (2-6)
PEDAL COMPLETO EX650T (2-6) Rif: EX650T-056
Numero: 2-6 (A)
Quadranti: 3A, 3B
JUEGO PASADORES LEVA ACCIONAMIENTO DISTRIBUIDOR EX650T (8-9)
JUEGO PASADORES LEVA ACCIONAMIENTO DISTRIBUIDOR EX650T (8-9) Rif: EX650T-057
Numero: 8, 9 (A)
Quadranti: 3A
BIELA ACCIONAMIENTO DISTRIBUIDOR EX650T (12)
BIELA ACCIONAMIENTO DISTRIBUIDOR EX650T (12) Rif: EX650T-058
Numero: 12 (A)
Quadranti: 2A
BIELETA ACCIONAMIENTO DISTRIBUIDOR EX650T (13-16)
BIELETA ACCIONAMIENTO DISTRIBUIDOR EX650T (13-16) Rif: EX650T-059
Numero: 13-16 (A)
Quadranti: 2A
ACOPLE PALANCA DE CONTROL DIRECCION EX650T (17)
ACOPLE PALANCA DE CONTROL DIRECCION EX650T (17) Rif: EX650T-060
Numero: 17 (A)
Quadranti: 2A
PASADOR LEVA ACOPLE PALANCA 10X45 EX650T (19)
PASADOR LEVA ACOPLE PALANCA 10X45 EX650T (19) Rif: EX650T-061
Numero: 19 (A)
Quadranti: 2A
LEVA ACOPLE PALANCA DE CONTROL DIRECCION EX650T (20)
LEVA ACOPLE PALANCA DE CONTROL DIRECCION EX650T (20) Rif: EX650T-062
Numero: 20 (A)
Quadranti: 2A
PALANCA DESBLOQUEO EX650T (24)
PALANCA DESBLOQUEO EX650T (24) Rif: EX650T-063
Numero: 24 (A)
Quadranti: 2A
POMO PALANCA DESBLOQUEO EX650T(25)
POMO PALANCA DESBLOQUEO EX650T(25) Rif: EX650T-064
Numero: 25 (A)
Quadranti: 2A
MUELLE TORSION ESTRANGULADOR EX650T (27)
MUELLE TORSION ESTRANGULADOR EX650T (27) Rif: EX650T-065
Numero: 27 (A)
Quadranti: 2B
PLACA ENGANCHE CABLE ACELERADOR EX650T (28)
PLACA ENGANCHE CABLE ACELERADOR EX650T (28) Rif: EX650T-066
Numero: 28 (A)
Quadranti: 2B
PLACA ENGANCHE CABLE ESTRANGULADOR EX650T (29)
PLACA ENGANCHE CABLE ESTRANGULADOR EX650T (29) Rif: EX650T-067
Numero: 29 (A)
Quadranti: 2B
SOPORTE MANDOS CONTROL EX650T (33)
SOPORTE MANDOS CONTROL EX650T (33) Rif: EX650T-068
Numero: 33 (A)
Quadranti: 1B
PANTALLA LCL EX650T (36)
PANTALLA LCL EX650T (36) Rif: EX650T-069
Numero: 36 (A)
Quadranti: 1B
LUZ DE TESTIGO EX650T (39)
LUZ DE TESTIGO EX650T (39) Rif: EX650T-070
Numero: 39 (A)
Quadranti: 1B
FUELLE PALANCA ACCIONAMIENTO EX650T (40)
FUELLE PALANCA ACCIONAMIENTO EX650T (40) Rif: EX650T-071
Numero: 40 (A)
Quadranti: 1B
PALANCA TRACCION EX650T (41)
PALANCA TRACCION EX650T (41) Rif: EX650T-072
Numero: 41 (A)
Quadranti: 1B
POMO PALANCA ACCIONAMIENTO EX650T (42)
POMO PALANCA ACCIONAMIENTO EX650T (42) Rif: EX650T-073
Numero: 42 (A)
Quadranti: 1B
ESPEJO RETROVISOR EX650T (43)
ESPEJO RETROVISOR EX650T (43) Rif: EX650T-074
Numero: 43 (A)
Quadranti: 1B
EJE + SOPORTE ESPEJO RETROVISOR EX650T (44-45)
EJE + SOPORTE ESPEJO RETROVISOR EX650T (44-45) Rif: EX650T-075
Numero: 44, 45 (A)
Quadranti: 1B
MARCO SUPERIOR EX650T (48)
MARCO SUPERIOR EX650T (48) Rif: EX650T-076
Numero: 48 (A)
Quadranti: 1B, 1C, 2B, 2C
RELE EX650T (57)
RELE EX650T (57) Rif: EX650T-077
Numero: 57 (A)
Quadranti: 2B
PASADOR GUIA PALANCAS ACCIONAMIENTO 5X100 EX650T (58)
PASADOR GUIA PALANCAS ACCIONAMIENTO 5X100 EX650T (58) Rif: EX650T-078
Numero: 58 (A)
Quadranti: 2B
EJE GIRATORIO BLOQUEO PALANCA EX650T (59)
EJE GIRATORIO BLOQUEO PALANCA EX650T (59) Rif: EX650T-079
Numero: 59 (A)
Quadranti: 2B, 2C
PALANCA ACCIONAMIENTO MOTOR GIRO EX650T (72)
PALANCA ACCIONAMIENTO MOTOR GIRO EX650T (72) Rif: EX650T-080
Numero: 72 (A)
Quadranti: 3C
PALANCA DERECHA EX650T (74)
PALANCA DERECHA EX650T (74) Rif: EX650T-081
Numero: 74 (A)
Quadranti: 2C
CASQUILLO SEPARACION PALANCAS EX650T (75)
CASQUILLO SEPARACION PALANCAS EX650T (75) Rif: EX650T-082
Numero: 75 (A)
Quadranti: 3C
PALANCA IZQUIERDA EX650T (78)
PALANCA IZQUIERDA EX650T (78) Rif: EX650T-083
Numero: 78 (A)
Quadranti: 2B
ALMOHADILLA DE GOMA POSA PIES EX650T (80)
ALMOHADILLA DE GOMA POSA PIES EX650T (80) Rif: EX650T-084
Numero: 80 (A)
Quadranti: 3B, 3C
INTERRUPTOR DESCONECTADOR BATERÍA EX650T (85)
INTERRUPTOR DESCONECTADOR BATERÍA EX650T (85) Rif: EX650T-085
Numero: 85 (A)
Quadranti: 3B
TOMA CORRIENTE 12V EX650T (86)
TOMA CORRIENTE 12V EX650T (86) Rif: EX650T-086
Numero: 86 (A)
Quadranti: 3B
FILTRO ACEITE EX650T (87)
FILTRO ACEITE EX650T (87) Rif: EX650T-087
Numero: 87 (A)
Quadranti: 3B
BOCINA EX650T (88)
BOCINA EX650T (88) Rif: EX650T-088
Numero: 88 (A)
Quadranti: 2B
CUBIERTA MOTOR EX650T (90)
CUBIERTA MOTOR EX650T (90) Rif: EX650T-089
Numero: 90 (B)
Quadranti: 3A, 3B
CERRADURA CUBIERTA MOTOR EX650T (91-93)
CERRADURA CUBIERTA MOTOR EX650T (91-93) Rif: EX650T-090
Numero: 91, 92, 93 (A)
Quadranti: 3B
PORTADOCUMENTOS EX650T (95)
PORTADOCUMENTOS EX650T (95) Rif: EX650T-091
Numero: 95 (B)
Quadranti: 3A
ASIENTO EX650T (97)
ASIENTO EX650T (97) Rif: EX650T-092
Numero: 97 (B)
Quadranti: 2A, 3A
VENTILADOR EX650T (107)
VENTILADOR EX650T (107) Rif: EX650T-093
Numero: 107 (B)
Quadranti: 3B
SOPORTE VENTILADOR EX650T (109)
SOPORTE VENTILADOR EX650T (109) Rif: EX650T-094
Numero: 109 (B)
Quadranti: 2B
AMORTIGUADOR SOPORTE MOTOR EX650T (122)
AMORTIGUADOR SOPORTE MOTOR EX650T (122) Rif: EX650T-095
Numero: 122 (B)
Quadranti: 2B
COLECTOR ESCAPE EX650T (132)
COLECTOR ESCAPE EX650T (132) Rif: EX650T-096
Numero: 132 (B)
Quadranti: 1B
ESCAPE EX650T (133)
ESCAPE EX650T (133) Rif: EX650T-097
Numero: 133 (B)
Quadranti: 1B
CASQUILLO DE ACOPLE MOTOR EX650T (134)
CASQUILLO DE ACOPLE MOTOR EX650T (134) Rif: EX650T-098
Numero: 134 (B)
Quadranti: 1C
CHAVETA CIGÜEÑAL 7X7X23 EX650T (135)
CHAVETA CIGÜEÑAL 7X7X23 EX650T (135) Rif: EX650T-099
Numero: 135 (B)
Quadranti: 1C
ACOPLE MOTOR -BOMBA EX650T (136)
ACOPLE MOTOR -BOMBA EX650T (136) Rif: EX650T-100
Numero: 136 (B)
Quadranti: 1C
BRIDA MOTOR -BOMBA EX650T (137)
BRIDA MOTOR -BOMBA EX650T (137) Rif: EX650T-101
Numero: 137 (B)
Quadranti: 1C
BOMBA DE ENGRANJES EX650T (138 -139)
BOMBA DE ENGRANJES EX650T (138 -139) Rif: EX650T-102
Numero: 138, 139 (B)
Quadranti: 1C
PASADOR BLOQUEO EX650T (142)
PASADOR BLOQUEO EX650T (142) Rif: EX650T-103
Numero: 142 (B)
Quadranti: 1C, 2C
EJE PASADOR BLOQUEO EX650T (143)
EJE PASADOR BLOQUEO EX650T (143) Rif: EX650T-104
Numero: 143 (B)
Quadranti: 2C
MOTOR ROTATORIO COMPLETO EX650T (145)
MOTOR ROTATORIO COMPLETO EX650T (145) Rif: EX650T-105
Numero: 145 (B)
Quadranti: 2C
TAPON DEPÓSITO HIDRAULICO EX650T (147)
TAPON DEPÓSITO HIDRAULICO EX650T (147) Rif: EX650T-106
Numero: 147 (B)
Quadranti: 2C
DEPÓSITO HIDRAULICO EX650T (148)
DEPÓSITO HIDRAULICO EX650T (148) Rif: EX650T-107
Numero: 148 (B)
Quadranti: 2C
FILTRO DEPÓSITO HIDRAULICO EX650T (149)
FILTRO DEPÓSITO HIDRAULICO EX650T (149) Rif: EX650T-108
Numero: 149 (B)
Quadranti: 2C
MANGUITO DEPÓSITO HIDRAULICO EX650T (151)
MANGUITO DEPÓSITO HIDRAULICO EX650T (151) Rif: EX650T-109
Numero: 151 (B)
Quadranti: 2B
CAJA HERRAMIENTAS EX650T (155)
CAJA HERRAMIENTAS EX650T (155) Rif: EX650T-110
Numero: 155 (B)
Quadranti: 2A
ORUGA EX650T (1)
ORUGA EX650T (1) Rif: EX650T-111
Numero: 1 (C)
Quadranti: 1A, 1B, 3C
RETEN RUEDA TENSORA EX650T (5)
RETEN RUEDA TENSORA EX650T (5) Rif: EX650T-112
Numero: 5 (C)
Quadranti: 2A
CIRCLIP A25 EX650T (6)
CIRCLIP A25 EX650T (6) Rif: EX650T-113
Numero: 6 (C)
Quadranti: 2A
CIRCLIP A47 EX650T (8)
CIRCLIP A47 EX650T (8) Rif: EX650T-114
Numero: 8 (C)
Quadranti: 2A
RUEDA TENSORA ORUGA EX650T (9)
RUEDA TENSORA ORUGA EX650T (9) Rif: EX650T-115
Numero: 9 (C)
Quadranti: 2A
PALA NIVELADORA EX650T (10)
PALA NIVELADORA EX650T (10) Rif: EX650T-116
Numero: 10 (C)
Quadranti: 2A, 3A
EJE PALA NIVELADORA EX650T (12)
EJE PALA NIVELADORA EX650T (12) Rif: EX650T-117
Numero: 12 (C)
Quadranti: 2A, 3A
RETEN EJE PALA NIVELADORA 25X40-7 EX650T (14)
RETEN EJE PALA NIVELADORA 25X40-7 EX650T (14) Rif: EX650T-118
Numero: 14 (C)
Quadranti: 2A
COJINETE DE LUBRICACIÓN CILINDRO PALA NIVELADORA EX650T (15)
COJINETE DE LUBRICACIÓN CILINDRO PALA NIVELADORA EX650T (15) Rif: EX650T-119
Numero: 15 (C)
Quadranti: 2A
CILINDRO PALA NIVELADORA EX650T (16)
CILINDRO PALA NIVELADORA EX650T (16) Rif: EX650T-120
Numero: 16 (C)
Quadranti: 2A, 2B
RUEDA GUIA ORUGA EX650T (23)
RUEDA GUIA ORUGA EX650T (23) Rif: EX650T-121
Numero: 23 (C)
Quadranti: 2B, 2C, 3C
EJE RUEDA GUIA ORUGA EX650T (24)
EJE RUEDA GUIA ORUGA EX650T (24) Rif: EX650T-122
Numero: 24 (C)
Quadranti: 2B, 3C
SOPORTE RUEDA TENSORA ORUGA EX650T (27)
SOPORTE RUEDA TENSORA ORUGA EX650T (27) Rif: EX650T-123
Numero: 27 (C)
Quadranti: 2A, 3B
MOTOR GIRO CENTRAL EX650T (28-30-31-35)
MOTOR GIRO CENTRAL EX650T (28-30-31-35) Rif: EX650T-124
Numero: 28, 30, 31, 35 (C)
Quadranti: 3B
POLEA ACCIONAMIENTO ORUGA EX650T (39)
POLEA ACCIONAMIENTO ORUGA EX650T (39) Rif: EX650T-125
Numero: 39 (C)
Quadranti: 1B, 2C
MOTOR HIDRAULICO EX650T (41)
MOTOR HIDRAULICO EX650T (41) Rif: EX650T-126
Numero: 41 (C)
Quadranti: 1C, 2C
CHAVETA MOTOR HIDRAULICO 25,4X7 EX650T (42)
CHAVETA MOTOR HIDRAULICO 25,4X7 EX650T (42) Rif: EX650T-127
Numero: 42 (C)
Quadranti: 1C
TAPA MOTOR HIDRAULICO EX650T (45)
TAPA MOTOR HIDRAULICO EX650T (45) Rif: EX650T-128
Numero: 45 (C)
Quadranti: 1C, 2C
TAPA AJUSTE TENSOR EX650T (47)
TAPA AJUSTE TENSOR EX650T (47) Rif: EX650T-129
Numero: 47 (C)
Quadranti: 2B
CORONA GIRO EX650T (48)
CORONA GIRO EX650T (48) Rif: EX650T-130
Numero: 48 (C)
Quadranti: 1B
CILINDRO GIRO PLUMA EX650T (2)
CILINDRO GIRO PLUMA EX650T (2) Rif: EX650T-131
Numero: 2 (D)
Quadranti: 2B, 2C
COJINETE DE LUBRICACIÓN CILINDRO GIRO PLUMA EX650T (3)
COJINETE DE LUBRICACIÓN CILINDRO GIRO PLUMA EX650T (3) Rif: EX650T-132
Numero: 3 (D)
Quadranti: 1C, 2B
EJE CILINDRO GIRO PLUMA EX650T (4)
EJE CILINDRO GIRO PLUMA EX650T (4) Rif: EX650T-133
Numero: 4 (D)
Quadranti: 1C
PROTECTOR LATIGUILLO PLUMA EX650T (10)
PROTECTOR LATIGUILLO PLUMA EX650T (10) Rif: EX650T-134
Numero: 10 (D)
Quadranti: 1B
CILINDRO BRAZO EX650T (11)
CILINDRO BRAZO EX650T (11) Rif: EX650T-135
Numero: 11 (D)
Quadranti: 1B
PASADOR CILINDRO PLUMA EX650T (13)
PASADOR CILINDRO PLUMA EX650T (13) Rif: EX650T-136
Numero: 13 (D)
Quadranti: 1B
LUZ DE TRABAJO EX650T (15)
LUZ DE TRABAJO EX650T (15) Rif: EX650T-137
Numero: 15 (D)
Quadranti: 1A
SOPORTE LUZ DE TRABAJO EX650T (17)
SOPORTE LUZ DE TRABAJO EX650T (17) Rif: EX650T-138
Numero: 17 (D)
Quadranti: 1A
PASADOR CILINDRO BRAZO EX650T (23)
PASADOR CILINDRO BRAZO EX650T (23) Rif: EX650T-139
Numero: 23 (D)
Quadranti: 1B
SOPORTE AJUSTE MANGUITOS EX650T (24)
SOPORTE AJUSTE MANGUITOS EX650T (24) Rif: EX650T-140
Numero: 24 (D)
Quadranti: 1B, 2B
PASADOR UNION PLUMA-EXTENSION EX650T (29)
PASADOR UNION PLUMA-EXTENSION EX650T (29) Rif: EX650T-141
Numero: 29 (D)
Quadranti: 2B
COJINETE DE LUBRICACIÓN CILINDRO 28X25X40 EX650T (31)
COJINETE DE LUBRICACIÓN CILINDRO 28X25X40 EX650T (31) Rif: EX650T-142
Numero: 31 (D)
Quadranti: 2A
CILINDRO CUBO EX650T (32)
CILINDRO CUBO EX650T (32) Rif: EX650T-143
Numero: 32 (D)
Quadranti: 2A
BRAZO BASCULANTE DERECHO EX650T (33)
BRAZO BASCULANTE DERECHO EX650T (33) Rif: EX650T-144
Numero: 33 (D)
Quadranti: 2A
CASQUILLO BIELE CUCHARON EX650T (34)
CASQUILLO BIELE CUCHARON EX650T (34) Rif: EX650T-145
Numero: 34 (D)
Quadranti: 2A
BIELA CUCHARON EX650T (35)
BIELA CUCHARON EX650T (35) Rif: EX650T-146
Numero: 35 (D)
Quadranti: 2A
PALA EX650T (36)
PALA EX650T (36) Rif: EX650T-147
Numero: 36 (D)
Quadranti: 3A
PASADOR BRAZO BASCULANTE EX650T (37)
PASADOR BRAZO BASCULANTE EX650T (37) Rif: EX650T-148
Numero: 37 (D)
Quadranti: 2A
BRAZO BASCULANTE IZQUIERDO EX650T (38)
BRAZO BASCULANTE IZQUIERDO EX650T (38) Rif: EX650T-149
Numero: 38 (D)
Quadranti: 2A
PLACA GUIA CILINDRO PLUMA EX650T (41)
PLACA GUIA CILINDRO PLUMA EX650T (41) Rif: EX650T-150
Numero: 41 (D)
Quadranti: 2B
GUIA PLASTICO CILINDRO PLUMA EX650T (42)
GUIA PLASTICO CILINDRO PLUMA EX650T (42) Rif: EX650T-151
Numero: 42 (D)
Quadranti: 2B
CILINDRO SUBIDA Y BAJADA PLUMA EX650T (43)
CILINDRO SUBIDA Y BAJADA PLUMA EX650T (43) Rif: EX650T-152
Numero: 43 (D)
Quadranti: 2B
BASTIDOR GIRO PLUMA EX650T (44)
BASTIDOR GIRO PLUMA EX650T (44) Rif: EX650T-153
Numero: 44 (D)
Quadranti: 2B, 2C, 3B
PASADOR II BASTIDOR GIRO PLUMA EX650T (45)
PASADOR II BASTIDOR GIRO PLUMA EX650T (45) Rif: EX650T-154
Numero: 45 (D)
Quadranti: 3C
PASADOR I BASTIDOR GIRO PLUMA EX650T (47)
PASADOR I BASTIDOR GIRO PLUMA EX650T (47) Rif: EX650T-155
Numero: 47 (D)
Quadranti: 2B
EJE PASADOR BASTIDOR EX650T (48)
EJE PASADOR BASTIDOR EX650T (48) Rif: EX650T-156
Numero: 48 (D)
Quadranti: 2B, 2C
ARRANQUE EX650T (2)
ARRANQUE EX650T (2) Rif: EX650T-M01
Numero: 2 (E)
Quadranti: 2A
ENVOLVENTE ARRANQUE EX650T (5)
ENVOLVENTE ARRANQUE EX650T (5) Rif: EX650T-M02
Numero: 5 (E)
Quadranti: 2A
VALVULA RETORNO DEPÓSITO GASOLINA EX650T (11)
VALVULA RETORNO DEPÓSITO GASOLINA EX650T (11) Rif: EX650T-M03
Numero: 11 (E)
Quadranti: 3B
TAPÓN DEPÓSITO GASOLINA EX650T (13)
TAPÓN DEPÓSITO GASOLINA EX650T (13) Rif: EX650T-M04
Numero: 13 (E)
Quadranti: 3A
FILTRO ENTRADA DEPÓSITO GASOLINA EX650T (15)
FILTRO ENTRADA DEPÓSITO GASOLINA EX650T (15) Rif: EX650T-M05
Numero: 15 (E)
Quadranti: 3A
DEPÓSITO GASOLINA EX650T (16)
DEPÓSITO GASOLINA EX650T (16) Rif: EX650T-M06
Numero: 16 (E)
Quadranti: 3B
MUELLE GOVERNADOR EX650T (23)
MUELLE GOVERNADOR EX650T (23) Rif: EX650T-M07
Numero: 23 (E)
Quadranti: 1A
MUELLE ACELERACION EX650T (24)
MUELLE ACELERACION EX650T (24) Rif: EX650T-M08
Numero:
Quadranti: 1A
CARBURADOR EX650T (64)
CARBURADOR EX650T (64) Rif: EX650T-M09
Numero: 64 (E)
Quadranti: 1B
MOTOR 306CC EX650T (127)
MOTOR 306CC EX650T (127) Rif: EX650T-MOTOR
Numero: 127 (B)
Quadranti: 1B, 2B

Scarica la vista esplosa

Despiece EX650T
