Vue éclatée AH62

[AH62] AHOYADOR ANOVA 62CC (SET 3 BROCAS INCLUIDAS)

Instructions

Sélectionnez un quadrant sur la vue éclatée pour afficher les pièces de cette zone. Vous pouvez zoomer sur la vue éclatée.

Réf.: AH62 - TARIÈRE ANOVA 62CC

Voir les pièces
A
B
C
1
2
3

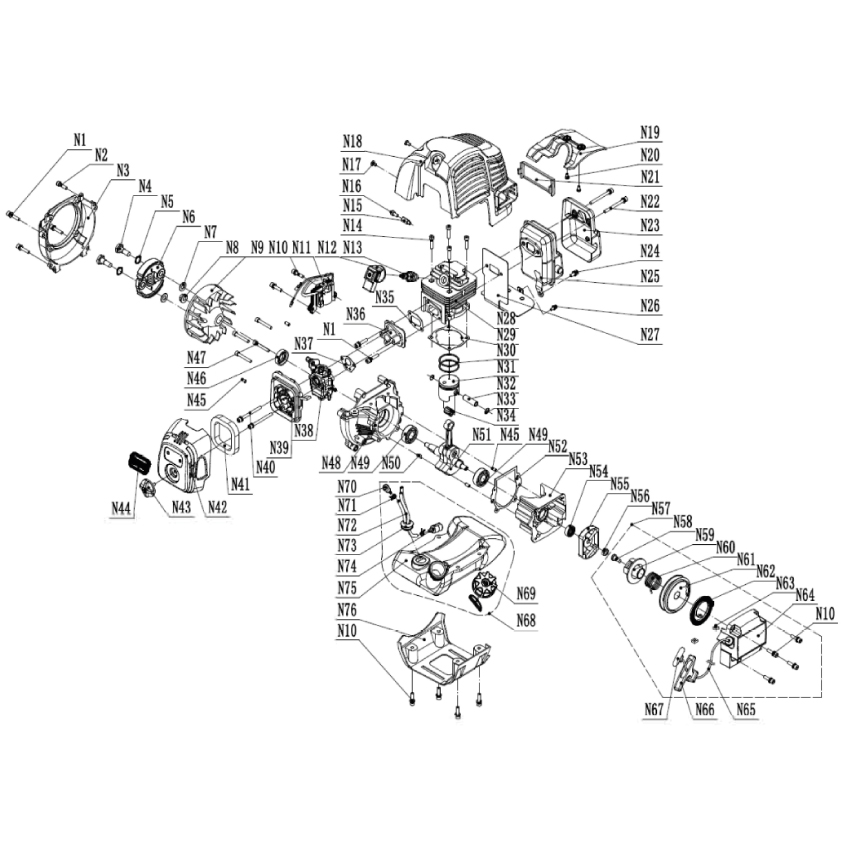

Parte A

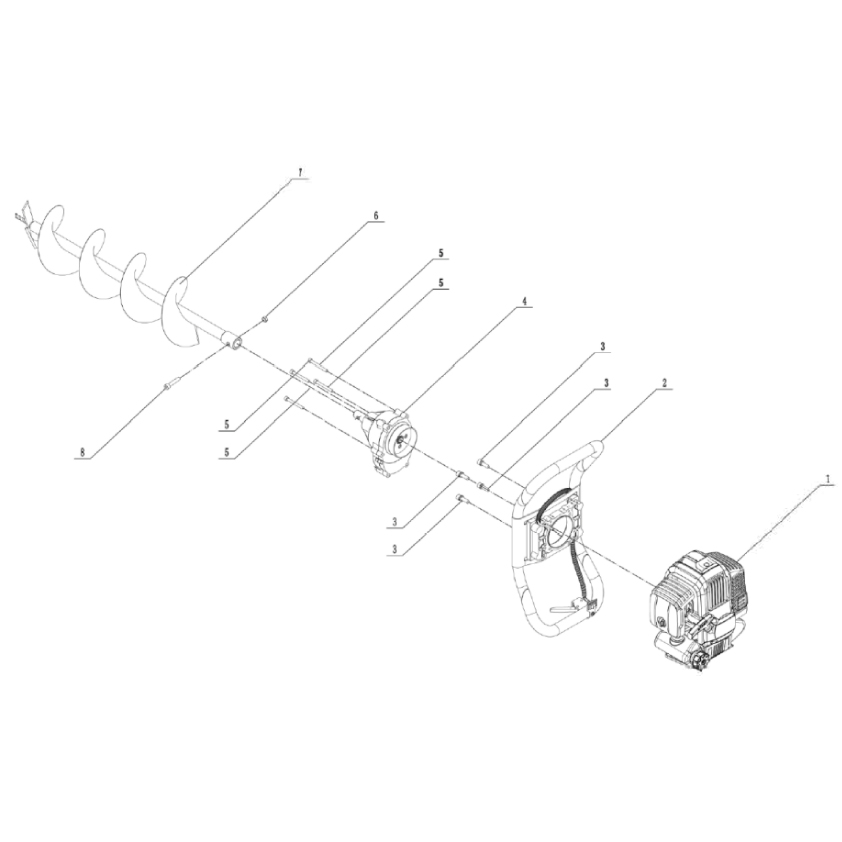

Parte B
ASA AH62 (2)
ASA AH62 (2) Réf.: AH62-001
Numéro: 2 (B)
Quadrants: 2B, 2C, 3B, 3C
REDUCTORA AH62 (4)
REDUCTORA AH62 (4) Réf.: AH62-002
Numéro: 4 (B)
Quadrants: 2B
BROCA 100MM AH62
BROCA 100MM AH62 Réf.: AH62-003
Numéro: 7 (B)
Quadrants: 1A, 2A
BROCA 150MM AH62
BROCA 150MM AH62 Réf.: AH62-004
Numéro: 7 (B)
Quadrants: 1A, 2A
BROCA 200MM AH62
BROCA 200MM AH62 Réf.: AH62-005
Numéro: 7 (B)
Quadrants: 1A, 2A
MANDO ACELERADOR AH62 (
MANDO ACELERADOR AH62 ( Réf.: AH62-006
Numéro: (B)
Quadrants: 3B, 3C
TAPA VOLANTE D62BA -AH62 (N3)
TAPA VOLANTE D62BA -AH62 (N3) Réf.: D62BA-001
Numéro: N3 (A)
Quadrants: 1A
TORNILLO EMBRAGUE D62BA - AH62 (N4)
TORNILLO EMBRAGUE D62BA - AH62 (N4) Réf.: D62BA-002
Numéro: N4 (A)
Quadrants: 1A
ARANDELA TORNILLO EMBRAGUE D62BA- AH62 (N5)
ARANDELA TORNILLO EMBRAGUE D62BA- AH62 (N5) Réf.: D62BA-003
Numéro: N5 (A)
Quadrants: 1A
EMBRAGUE D62BA - AH62 (N6)
EMBRAGUE D62BA - AH62 (N6) Réf.: D62BA-004
Numéro: N6 (A)
Quadrants: 1A, 2A
VOLANTE D62BA - AH62 (N9)
VOLANTE D62BA - AH62 (N9) Réf.: D62BA-005
Numéro: N9 (A)
Quadrants: 2A
BOBINA D62BA- AH62 (N11-N12)
BOBINA D62BA- AH62 (N11-N12) Réf.: D62BA-006
Numéro: N11-N12 (A)
Quadrants: 1B, 2B
CAPO MOTOR D62BA -AH62 (N18)
CAPO MOTOR D62BA -AH62 (N18) Réf.: D62BA-007
Numéro: N18 (A)
Quadrants: 1B
PROTECTOR TERMICO CAPO D62BA -AH62 (N19)
PROTECTOR TERMICO CAPO D62BA -AH62 (N19) Réf.: D62BA-008
Numéro: N19 (A)
Quadrants: 1B, 1C
EMBELLECEDOR D62BA - AH62 (N21)
EMBELLECEDOR D62BA - AH62 (N21) Réf.: D62BA-009
Numéro: N21 (A)
Quadrants: 1B
PROTECTOR ESCAPE D62BA -AH62 (N23)
PROTECTOR ESCAPE D62BA -AH62 (N23) Réf.: D62BA-010
Numéro: N23 (A)
Quadrants: 1C
ESCAPE D62BA-AH62 (N25)
ESCAPE D62BA-AH62 (N25) Réf.: D62BA-011
Numéro: N25 (A)
Quadrants: 1B, 2B
JUNTA ESCAPE D62BA-AH62 (N27)
JUNTA ESCAPE D62BA-AH62 (N27) Réf.: D62BA-012
Numéro: N27 (A)
Quadrants: 1B, 2B
CILINDRO D62BA - AH62 (N27)
CILINDRO D62BA - AH62 (N27) Réf.: D62BA-013
Numéro: N28 (A)
Quadrants: 1B, 2B
JUNTA CILINDRO D62BA - AH62 (N29)
JUNTA CILINDRO D62BA - AH62 (N29) Réf.: D62BA-014
Numéro: N29 (A)
Quadrants: 2B
PISTON COMPLETO D62BA-AH62 (N30-N33)
PISTON COMPLETO D62BA-AH62 (N30-N33) Réf.: D62BA-015
Numéro: N30-N33 (A)
Quadrants: 2B
RODAMIENTO BULON D62BA - AH62 (N34)
RODAMIENTO BULON D62BA - AH62 (N34) Réf.: D62BA-016
Numéro: N34 (A)
Quadrants: 2B
JUNTA BRIDA - CILINDRO D62BA - AH62 (N35)
JUNTA BRIDA - CILINDRO D62BA - AH62 (N35) Réf.: D62BA-017
Numéro: N35 (A)
Quadrants: 2B
BRIDA ADMISION D62BA - AH62 (N36)
BRIDA ADMISION D62BA - AH62 (N36) Réf.: D62BA-018
Numéro: N36 (A)
Quadrants: 2B
JUNTA CARBURADOR - BRIDA D62BA - AH62 (N37)
JUNTA CARBURADOR - BRIDA D62BA - AH62 (N37) Réf.: D62BA-019
Numéro: N37 (A)
Quadrants: 2B
CARBURADOR D62BA - AH62 (N38)
CARBURADOR D62BA - AH62 (N38) Réf.: D62BA-020
Numéro: N38 (A)
Quadrants: 2B
SOPORTE FILTRO AIRE D62BA - AH62 (N39)
SOPORTE FILTRO AIRE D62BA - AH62 (N39) Réf.: D62BA-021
Numéro: N39 (A)
Quadrants: 2A, 2B
FILTRO AIRE D62BA - AH62 (N41)
FILTRO AIRE D62BA - AH62 (N41) Réf.: D62BA-022
Numéro: N41 (A)
Quadrants: 2A
TAPA FILTRO AIRE D62BA - AH62 (N42)
TAPA FILTRO AIRE D62BA - AH62 (N42) Réf.: D62BA-023
Numéro: N42 (A)
Quadrants: 2A
TORNILLO TAPA FILTRO AIRE D62BA -AH62 (N43)
TORNILLO TAPA FILTRO AIRE D62BA -AH62 (N43) Réf.: D62BA-024
Numéro: N43 (A)
Quadrants: 2A
CARTER IZQUIERDO D62BA -AH62 (N48)
CARTER IZQUIERDO D62BA -AH62 (N48) Réf.: D62BA-025
Numéro: N48 (A)
Quadrants: 2B
CIGÜEÑAL D62BA - AH62 (N51)
CIGÜEÑAL D62BA - AH62 (N51) Réf.: D62BA-026
Numéro: N51 (A)
Quadrants: 2B
JUNTA CARTER D62BA - AH62 (N52)
JUNTA CARTER D62BA - AH62 (N52) Réf.: D62BA-027
Numéro: N52 (A)
Quadrants: 2B
CARTER DERECHO D62BA -AH62 (N53)
CARTER DERECHO D62BA -AH62 (N53) Réf.: D62BA-028
Numéro: N53 (A)
Quadrants: 2B, 2C
SOPORTE TRINQUETES D62BA - AH62 (N55)
SOPORTE TRINQUETES D62BA - AH62 (N55) Réf.: D62BA-029
Numéro: N55 (A)
Quadrants: 2C
ARRANQUE COMPLETO D62BA - AH62 (N57)
ARRANQUE COMPLETO D62BA - AH62 (N57) Réf.: D62BA-030
Numéro: N57 (A)
Quadrants: 2C, 3C
PIÑON ARRANQUE FACIL D62BA - AH62 (N59)
PIÑON ARRANQUE FACIL D62BA - AH62 (N59) Réf.: D62BA-031
Numéro: N59 (A)
Quadrants: 2C, 3C
MUELLE ARRANQUE FACIL D62BA - AH62 (N60)
MUELLE ARRANQUE FACIL D62BA - AH62 (N60) Réf.: D62BA-032
Numéro: N60 (A)
Quadrants: 3C
POLEA ARRANQUE D62BA - AH62 (N61)
POLEA ARRANQUE D62BA - AH62 (N61) Réf.: D62BA-033
Numéro: N61 (A)
Quadrants: 3C
MUELLE ARRANQUE D62BA - AH62 (N62)
MUELLE ARRANQUE D62BA - AH62 (N62) Réf.: D62BA-034
Numéro: N62 (A)
Quadrants: 3C
DEPÓSITO GASOLINA D62BA - AH62 (N68)
DEPÓSITO GASOLINA D62BA - AH62 (N68) Réf.: D62BA-035
Numéro: N68 (A)
Quadrants: 2B, 3B
TAPÓN GASOLINA D62BA - AH62 (N69)
TAPÓN GASOLINA D62BA - AH62 (N69) Réf.: D62BA-036
Numéro: N69 (A)
Quadrants: 3B
GOMA PASATUBOS D62BA - AH62 (N70-N74)
GOMA PASATUBOS D62BA - AH62 (N70-N74) Réf.: D62BA-037
Numéro: N70-N74 (A)
Quadrants: 2B
PROTECTOR DEPÓSITO D62BA - AH62 (N76)
PROTECTOR DEPÓSITO D62BA - AH62 (N76) Réf.: D62BA-038
Numéro: N76 (A)
Quadrants: 3B

Télécharger la vue éclatée

Despiece AH62
