Vue éclatée MC1003

[MC1003] MOTOCULTEUR ANOVA 7HP - VITESSES 3+1

Instructions

Sélectionnez un quadrant sur la vue éclatée pour afficher les pièces de cette zone. Vous pouvez zoomer sur la vue éclatée.

Réf.: MC1003 - MOTOCULTEUR ANOVA 7HP - VITESSES 3+1

Voir les pièces
A
B
C
1
2
3

Parte A

Parte B

Parte C

Parte D

Parte E

Parte F

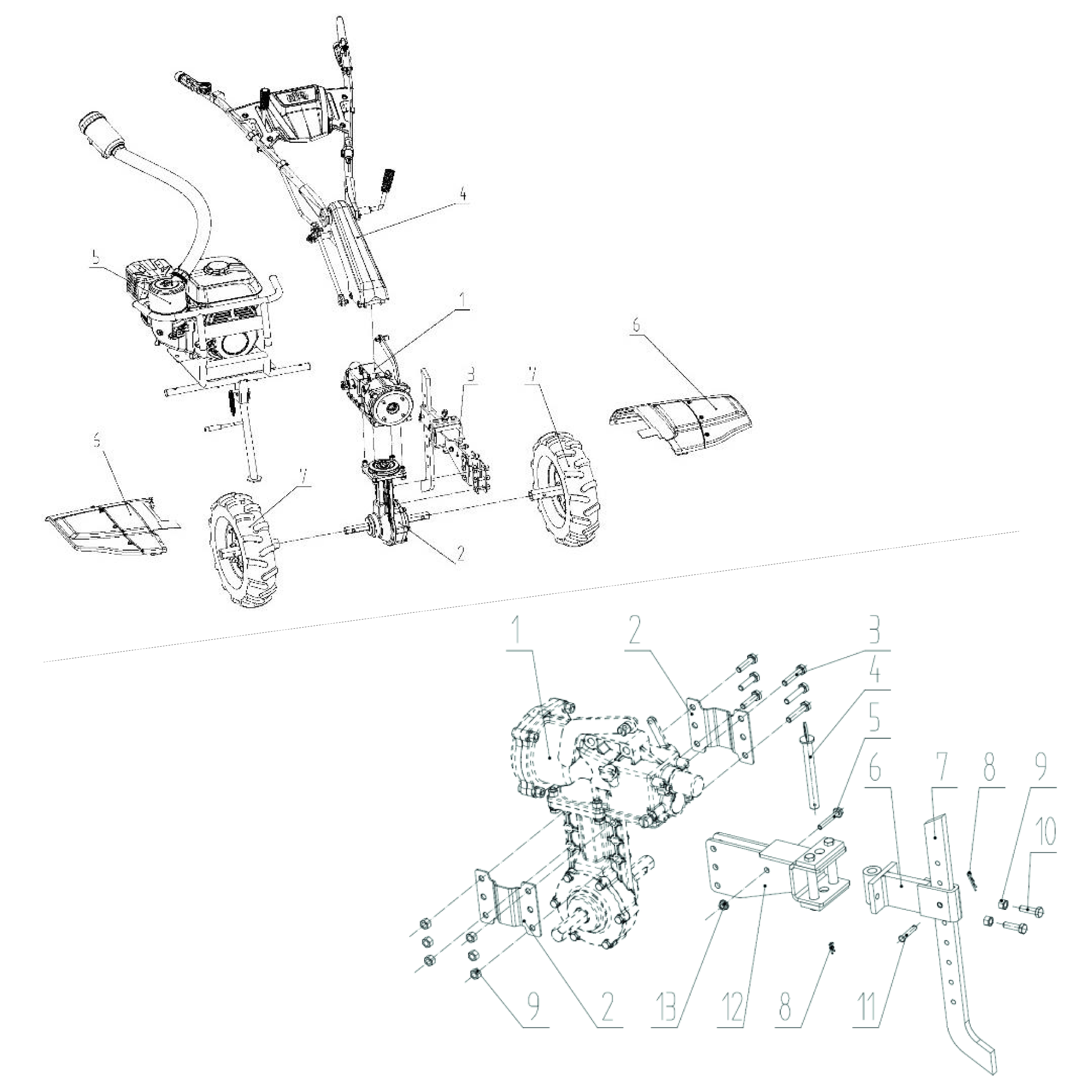

BOÎTIER DE TRANSMISSION COMPLET MC1003 (01 02)
BOÎTIER DE TRANSMISSION COMPLET MC1003 (01 02) Réf.: MC1003-0102
Numéro: 2 (A)
Quadrants: 2B
BULON ENGANCHE APEROS MC1003
BULON ENGANCHE APEROS MC1003 Réf.: MC1003-0204
Numéro: 4 (A)
Quadrants: 3C
EJE CONECTOR APEROS MC1003
EJE CONECTOR APEROS MC1003 Réf.: MC1003-0206
Numéro: 6 (A)
Quadrants: 3C
GUIA PROFUNDIDAD MC1003
GUIA PROFUNDIDAD MC1003 Réf.: MC1003-0207
Numéro: 7 (A)
Quadrants: 3C
SOPORTE ENGANCHE APEROS MC1003
SOPORTE ENGANCHE APEROS MC1003 Réf.: MC1003-0212
Numéro: 12 (A)
Quadrants: 3C

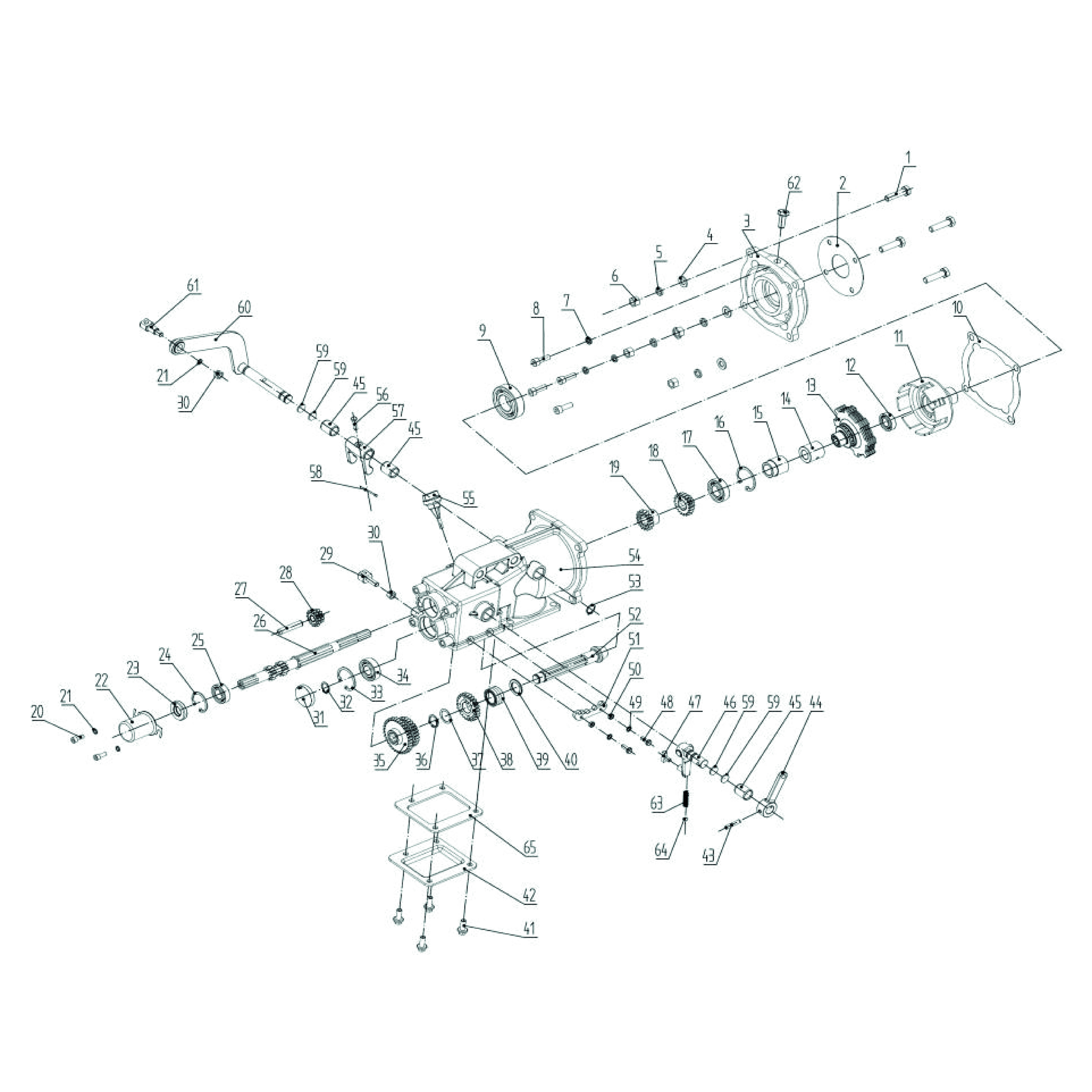

JUNTA EMBRAGUE MC1003
JUNTA EMBRAGUE MC1003 Réf.: MC1003-0302
Numéro: 2 (B)
Quadrants: 1C
CARCASA TAPA CAJA DE CAMBIOS MC1003
CARCASA TAPA CAJA DE CAMBIOS MC1003 Réf.: MC1003-0303
Numéro: 3 (B)
Quadrants: 1C
RODAMIENTO 6206 CAJA DE CAMBIOS MC1003
RODAMIENTO 6206 CAJA DE CAMBIOS MC1003 Réf.: MC1003-0309
Numéro: 17 (D)
Quadrants: 1A, 2A
JUNTA CUADRADA CAJA CAMBIOS MC1003
JUNTA CUADRADA CAJA CAMBIOS MC1003 Réf.: MC1003-0310
Numéro: 10 (B)
Quadrants: 1C, 2C
CUBIERTA EMBRAGUE MC1003
CUBIERTA EMBRAGUE MC1003 Réf.: MC1003-0311
Numéro: 11 (B)
Quadrants: 2C
EMBRAGUE MC1003
EMBRAGUE MC1003 Réf.: MC1003-0313
Numéro: 13 (B)
Quadrants: 2C
PIÑON TERCERA VELOCIDAD MC1003
PIÑON TERCERA VELOCIDAD MC1003 Réf.: MC1003-0318
Numéro: 18 (B)
Quadrants: 2B
PIÑON SEGUNDA VELOCIDAD MC1003
PIÑON SEGUNDA VELOCIDAD MC1003 Réf.: MC1003-0319
Numéro: 19 (B)
Quadrants: 2B
CUBIERTA PROTECCION SALIDA TRANSMISIÓN MC1003
CUBIERTA PROTECCION SALIDA TRANSMISIÓN MC1003 Réf.: MC1003-0322
Numéro: 22 (B)
Quadrants: 2A, 3A
RETEN SALIDA TRANSMISION MC1003
RETEN SALIDA TRANSMISION MC1003 Réf.: MC1003-0323
Numéro: 23 (B)
Quadrants: 2A
PRESILLA SALIDA TRANSMISION MC1003
PRESILLA SALIDA TRANSMISION MC1003 Réf.: MC1003-0324
Numéro: 24 (B)
Quadrants: 2A
EJE PRINCIPAL TRANSMISION MC1003
EJE PRINCIPAL TRANSMISION MC1003 Réf.: MC1003-0326
Numéro: 26 (B)
Quadrants: 2A
EJE MARCHA ATRÁS MC1003
EJE MARCHA ATRÁS MC1003 Réf.: MC1003-0327
Numéro: 27 (B)
Quadrants: 2A
PIÑON MARCHA ATRÁS
PIÑON MARCHA ATRÁS Réf.: MC1003-0328
Numéro: 28 (B)
Quadrants: 2A
ASIENTO CABLE MARCHA ATRAS (29)
ASIENTO CABLE MARCHA ATRAS (29) Réf.: MC1003-0329
Numéro: 29 (B)
Quadrants: 2A
PRESILLA TRANSMISION 40 MC1003
PRESILLA TRANSMISION 40 MC1003 Réf.: MC1003-0333
Numéro: 33 (B)
Quadrants: 2A
ENGRANAJE DOBLE DE TRANSMISION MC1003
ENGRANAJE DOBLE DE TRANSMISION MC1003 Réf.: MC1003-0335
Numéro: 35 (B)
Quadrants: 3B
CONTRA PIÑON TERCERA VELOCIDAD
CONTRA PIÑON TERCERA VELOCIDAD Réf.: MC1003-0338
Numéro: 38 (B)
Quadrants: 2B
TAPA INFERIOR CAJA DE TRANSMISION MC1003
TAPA INFERIOR CAJA DE TRANSMISION MC1003 Réf.: MC1003-0342
Numéro: 42 (B)
Quadrants: 3B
PASADOR 6x30 MC1003
PASADOR 6x30 MC1003 Réf.: MC1003-0343
Numéro: 43 (B)
Quadrants: 3B, 3C
PALANCA DE CAMBIO MC1003
PALANCA DE CAMBIO MC1003 Réf.: MC1003-0344
Numéro: 44 (B)
Quadrants: 3C
CASQUILLO PALANCA DE CAMBIO MC1003
CASQUILLO PALANCA DE CAMBIO MC1003 Réf.: MC1003-0345
Numéro: 45 (B)
Quadrants: 3C
PALANCA ACCIONAMIENTO CAMBIO MC1003
PALANCA ACCIONAMIENTO CAMBIO MC1003 Réf.: MC1003-0346
Numéro: 46 (B)
Quadrants: 3B
BLOQUEO CAMBIO MC1003
BLOQUEO CAMBIO MC1003 Réf.: MC1003-0347
Numéro: 47 (B)
Quadrants: 3B
APOYO ALUMINIO 6,5x10x3,5
APOYO ALUMINIO 6,5x10x3,5 Réf.: MC1003-0350
Numéro: 50 (B)
Quadrants: 2B
EJE SECUNDARIO CAMBIO MC1003
EJE SECUNDARIO CAMBIO MC1003 Réf.: MC1003-0352
Numéro: 52 (B)
Quadrants: 2B
CARCASA CARTER TRANSMISION MC1003
CARCASA CARTER TRANSMISION MC1003 Réf.: MC1003-0354
Numéro: 54 (B)
Quadrants: 2B
CALA ACEITE TRANSMISION MC1003
CALA ACEITE TRANSMISION MC1003 Réf.: MC1003-0355
Numéro: 55 (B)
Quadrants: 2B
ENGANCHE EMBRAGUE MC1003
ENGANCHE EMBRAGUE MC1003 Réf.: MC1003-0357
Numéro: 57 (B)
Quadrants: 2A, 2B
JUNTA TORICA CAMBIO MC1003
JUNTA TORICA CAMBIO MC1003 Réf.: MC1003-0359
Numéro: 59 (B)
Quadrants: 1A, 3B
PALANCA ACCIONAMIENTO EMBRAGUE MC1003
PALANCA ACCIONAMIENTO EMBRAGUE MC1003 Réf.: MC1003-0360
Numéro: 60 (B)
Quadrants: 1A, 2A
ASIENTO CABLE EMBRAGUE MC1003
ASIENTO CABLE EMBRAGUE MC1003 Réf.: MC1003-0361
Numéro: 61 (B)
Quadrants: 1A
TORNILLO PRESION 12x1.25x15 TRANSMISION MC1003
TORNILLO PRESION 12x1.25x15 TRANSMISION MC1003 Réf.: MC1003-0362
Numéro: 62 (B)
Quadrants: 1C
MUELLE 1,6x6x28 MC1003
MUELLE 1,6x6x28 MC1003 Réf.: MC1003-0363
Numéro: 63 (B)
Quadrants: 3B
BOLA ACERO 6,35 MC1003
BOLA ACERO 6,35 MC1003 Réf.: MC1003-0364
Numéro: 64 (B)
Quadrants: 3B
JUNTA TAPA INFERIOR TRANSMISION MC1003
JUNTA TAPA INFERIOR TRANSMISION MC1003 Réf.: MC1003-0365
Numéro: 65 (B)
Quadrants: 3B

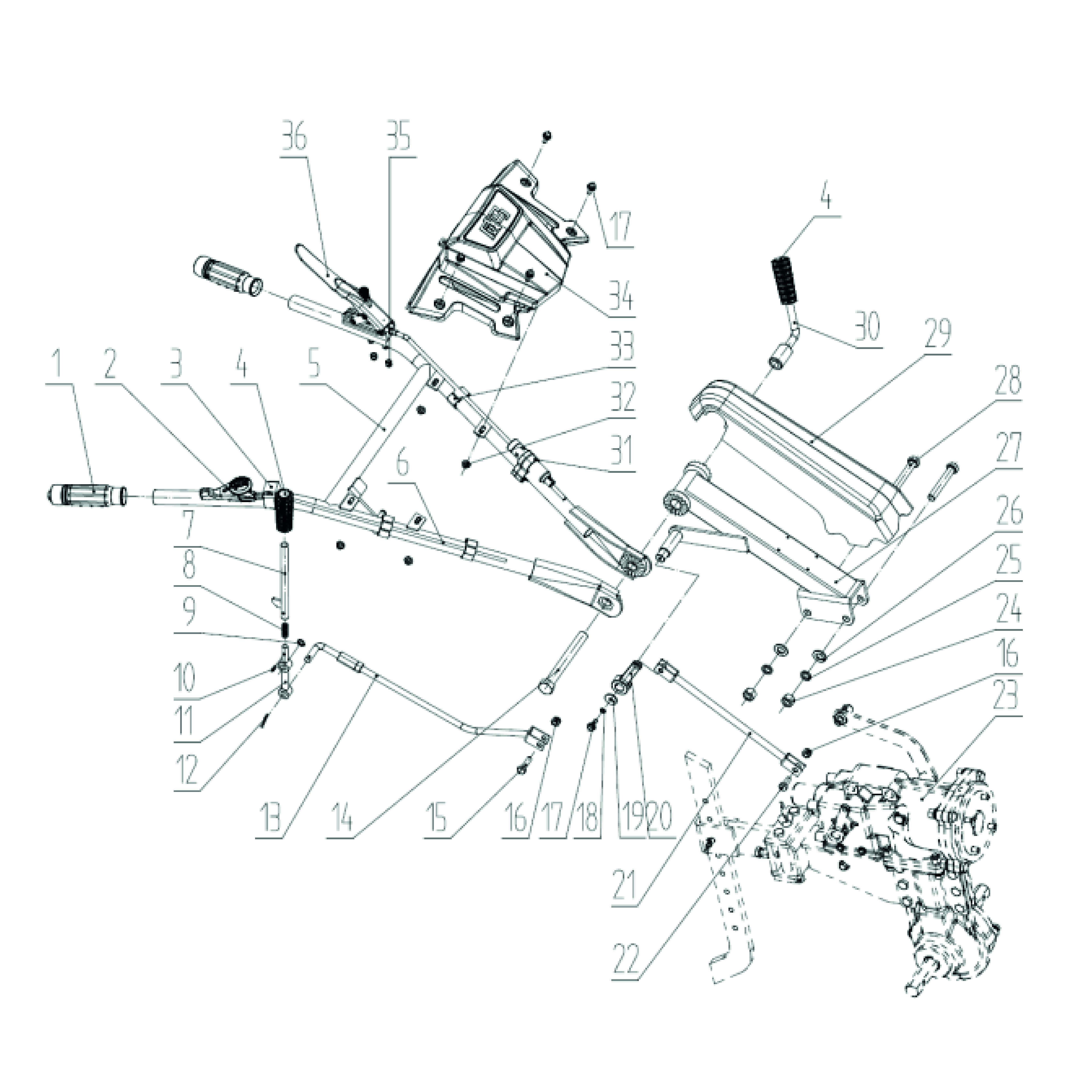

POMO GOMA MANILLAR MC1003
POMO GOMA MANILLAR MC1003 Réf.: MC1003-0401
Numéro: 1 (C)
Quadrants: 1A, 2A
INTERRUPTOR DE GAS MC1003
INTERRUPTOR DE GAS MC1003 Réf.: MC1003-0402
Numéro: 2 (C)
Quadrants: 2A
INTERRUPTOR DE APAGADO MC1003
INTERRUPTOR DE APAGADO MC1003 Réf.: MC1003-0403
Numéro: 3 (C)
Quadrants: 2A
POMO PALANCA CAMBIO 12 MC1003
POMO PALANCA CAMBIO 12 MC1003 Réf.: MC1003-0404
Numéro: 4 (C)
Quadrants: 1C, 2A
MANILLAR SUPERIOR MC1003
MANILLAR SUPERIOR MC1003 Réf.: MC1003-0405
Numéro: 5 (C)
Quadrants: 1B, 2A, 2B
CABLE DE ACELERADOR MC1003
CABLE DE ACELERADOR MC1003 Réf.: MC1003-0406
Numéro: 6 (C)
Quadrants: 2A, 2B
PALANCA DE MARCHAS MC1003
PALANCA DE MARCHAS MC1003 Réf.: MC1003-0407
Numéro: 7 (C)
Quadrants: 2A
RESSORT D'EMBRAYAGE MC1003
RESSORT D'EMBRAYAGE MC1003 Réf.: MC1003-0408
Numéro: 8 (C)
Quadrants: 2A
ASIENTO PALANCA DE MARCHAS MC1003
ASIENTO PALANCA DE MARCHAS MC1003 Réf.: MC1003-0411
Numéro: 11 (C)
Quadrants: 2A
PALANCA B PROLONGACION CAMBIO MC1003
PALANCA B PROLONGACION CAMBIO MC1003 Réf.: MC1003-0413
Numéro: 13 (C)
Quadrants: 2A, 2B
BULON AJUSTE MANILLA M6x140 MC1003
BULON AJUSTE MANILLA M6x140 MC1003 Réf.: MC1003-0414
Numéro: 14 (C)
Quadrants: 2B
BULON PALANCA CAMBIO MC1003
BULON PALANCA CAMBIO MC1003 Réf.: MC1003-0420
Numéro: 20 (C)
Quadrants: 2B
PALANCA A PROLONGACION CAMBIO MC1003
PALANCA A PROLONGACION CAMBIO MC1003 Réf.: MC1003-0421
Numéro: 21 (C)
Quadrants: 2B, 3C
SOPORTE MANILLAR MC1003
SOPORTE MANILLAR MC1003 Réf.: MC1003-0427
Numéro: 27 (C)
Quadrants: 2B, 2C
TAPA SOPORTE MANILLAR MC1003
TAPA SOPORTE MANILLAR MC1003 Réf.: MC1003-0429
Numéro: 29 (C)
Quadrants: 2C
PALANCA BLOQUEO MANILLAR MC1003
PALANCA BLOQUEO MANILLAR MC1003 Réf.: MC1003-0430
Numéro: 30 (C)
Quadrants: 1C
ABRAZADERA CABLES MC1003
ABRAZADERA CABLES MC1003 Réf.: MC1003-0431
Numéro: 31 (C)
Quadrants: 2B
CAJA SOPORTE HERRAMIENTAS PARA MANILLAR MC1003
CAJA SOPORTE HERRAMIENTAS PARA MANILLAR MC1003 Réf.: MC1003-0434
Numéro: 34 (C)
Quadrants: 1B
MANILLA DE EMBRAGUE (CON CABLE) MC1003
MANILLA DE EMBRAGUE (CON CABLE) MC1003 Réf.: MC1003-0436
Numéro: 36 (C)
Quadrants: 1A, 1B, 2B

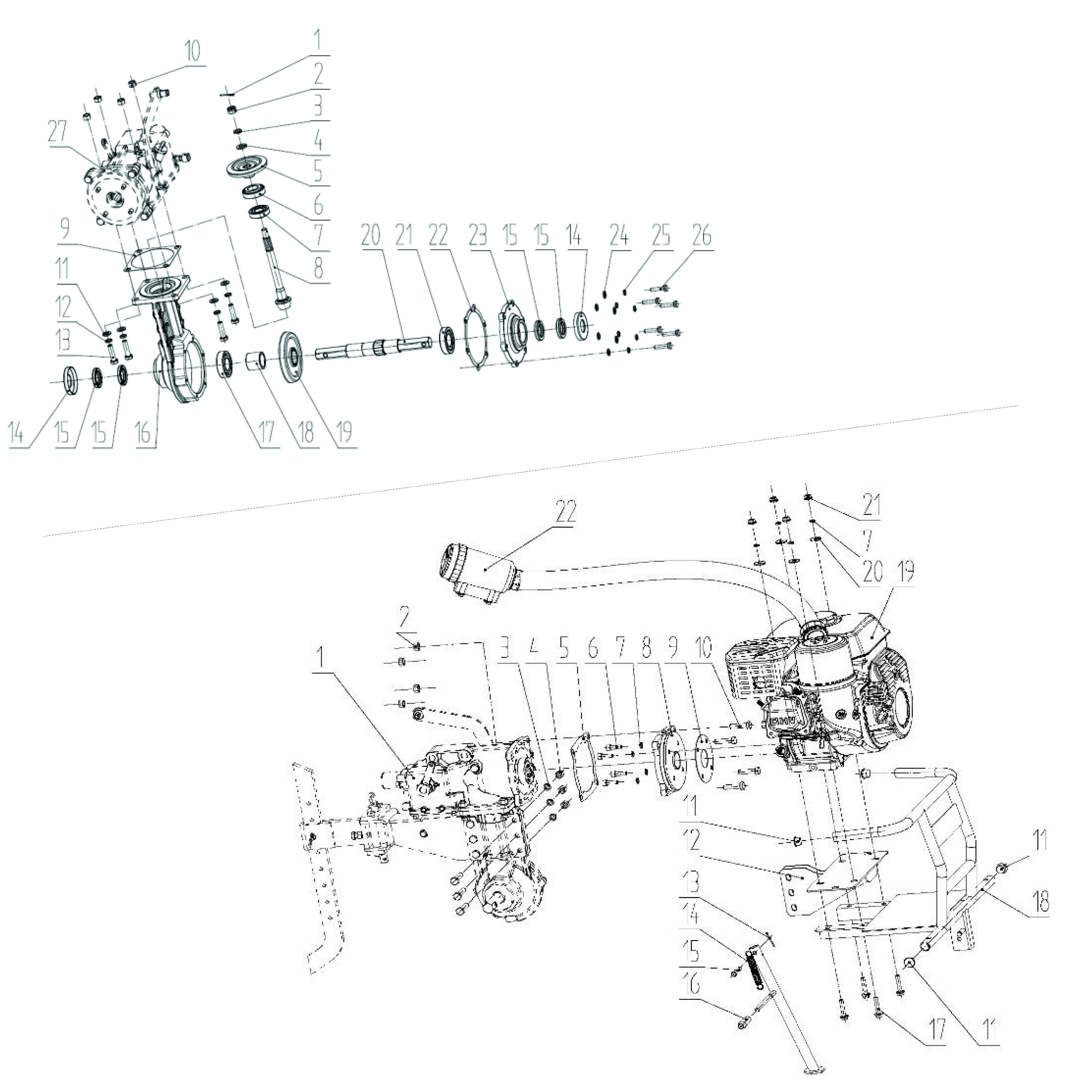

PASADOR 2,5x30 MC1003
PASADOR 2,5x30 MC1003 Réf.: MC1003-0501
Numéro: 13 (D)
Quadrants: 3C
TUERCA M12 MC1003
TUERCA M12 MC1003 Réf.: MC1003-0502
Numéro: 2 (D)
Quadrants: 1A
PIÑON CONICO TRANSMISION MC1003
PIÑON CONICO TRANSMISION MC1003 Réf.: MC1003-0505
Numéro: 5 (D)
Quadrants: 1A
RODAMIENTO 30205 MC1003
RODAMIENTO 30205 MC1003 Réf.: MC1003-0506
Numéro: 6 (D)
Quadrants: 1A
RODAMIENTO 30204 MC1003
RODAMIENTO 30204 MC1003 Réf.: MC1003-0507
Numéro: 7 (D)
Quadrants: 1A
EJE INFERIOR TRANSMISION MC1003
EJE INFERIOR TRANSMISION MC1003 Réf.: MC1003-0508
Numéro: 8 (D)
Quadrants: 1A
JUNTA TRANSMISION INFERIOR MC1003
JUNTA TRANSMISION INFERIOR MC1003 Réf.: MC1003-0509
Numéro: 9 (D)
Quadrants: 1A
TAPA PROTECCION POLVO MC1003
TAPA PROTECCION POLVO MC1003 Réf.: MC1003-0514
Numéro: 14 (D)
Quadrants: 2A
RETEN 30x47x7 MC1003
RETEN 30x47x7 MC1003 Réf.: MC1003-0515
Numéro: 15 (C)
Quadrants: 2A
CARCASA TRANSMISION INFERIOR MC1003
CARCASA TRANSMISION INFERIOR MC1003 Réf.: MC1003-0516
Numéro: 16 (D)
Quadrants: 1A
RODAMIENTO 6206 MC1003
RODAMIENTO 6206 MC1003 Réf.: MC1003-0517
Numéro: 17 (D)
Quadrants: 1A, 2A
CASQUILLO EJE SALIDA TRANSMISION INFERIOR MC1003
CASQUILLO EJE SALIDA TRANSMISION INFERIOR MC1003 Réf.: MC1003-0518
Numéro: 18 (D)
Quadrants: 1A, 2A
PIÑON INFERIOR TRANSMISION CUCHILLAS MC1003
PIÑON INFERIOR TRANSMISION CUCHILLAS MC1003 Réf.: MC1003-0519
Numéro: 19 (D)
Quadrants: 1A, 2A
EJE TRANSMISION SALIDA HEXAGONAL MC1003
EJE TRANSMISION SALIDA HEXAGONAL MC1003 Réf.: MC1003-0520
Numéro: 20 (D)
Quadrants: 1A, 1B
RODAMIENTO 30206 MC1003
RODAMIENTO 30206 MC1003 Réf.: MC1003-0521
Numéro: 21 (D)
Quadrants: 1B
JUNTA TRANSMISION SALIDA EJE HEXAGONAL MC1003
JUNTA TRANSMISION SALIDA EJE HEXAGONAL MC1003 Réf.: MC1003-0522
Numéro: 22 (D)
Quadrants: 1B
TAPA TRANSMISION INFERIOR MC1003
TAPA TRANSMISION INFERIOR MC1003 Réf.: MC1003-0523
Numéro: 23 (D)
Quadrants: 1B
TRANSMISION COMPLETA MC1003
TRANSMISION COMPLETA MC1003 Réf.: MC1003-0527
Numéro: 27 (D9)
Quadrants: 1A
JUNTA CONEXIÓN MOTOR MC1003
JUNTA CONEXIÓN MOTOR MC1003 Réf.: MC1003-0605
Numéro: 5 (D)
Quadrants: 3B
ARANDELA DE PRESION MC1003
ARANDELA DE PRESION MC1003 Réf.: MC1003-0607
Numéro: 7 (D)
Quadrants: 3B
JUNTA REDONDA CONEXIÓN MOTOR MC1003
JUNTA REDONDA CONEXIÓN MOTOR MC1003 Réf.: MC1003-0609
Numéro: 9 (D)
Quadrants: 3B
ASIENTO MOTOR MC1003
ASIENTO MOTOR MC1003 Réf.: MC1003-0612
Numéro: 12 (D)
Quadrants: 3C
PARACHOQUES MC1003
PARACHOQUES MC1003 Réf.: MC1003-0618
Numéro: 18 (D)
Quadrants: 3C
GUARDABARROS SECUNDARIO IZQUIERDO MC1003
GUARDABARROS SECUNDARIO IZQUIERDO MC1003 Réf.: MC1003-0702
Numéro: 2 (E)
Quadrants: 2A
GUARDABARROS PRINCIPAL IZQUIERDO MC1003
GUARDABARROS PRINCIPAL IZQUIERDO MC1003 Réf.: MC1003-0704
Numéro: 4 (E)
Quadrants: 1A, 2A
GUARDABARROS PRINCIPAL DERECHO MC1003
GUARDABARROS PRINCIPAL DERECHO MC1003 Réf.: MC1003-0707
Numéro: 7 (E)
Quadrants: 1B, 1C
GUARDABARROS SECUNDARIO DERECHO MC1003
GUARDABARROS SECUNDARIO DERECHO MC1003 Réf.: MC1003-0709
Numéro: 9 (E)
Quadrants: 1C
EJE RUEDAS MC1003
EJE RUEDAS MC1003 Réf.: MC1003-0803
Numéro: 3 (E), 3 (F)
Quadrants: 2A, 3C
LLANTA INTERIOR RUEDA MC1003
LLANTA INTERIOR RUEDA MC1003 Réf.: MC1003-0804
Numéro: 6 (E)
Quadrants: 1A, 3B
CUBIERTA Y CAMARA RUEDA MC1003
CUBIERTA Y CAMARA RUEDA MC1003 Réf.: MC1003-0805
Numéro: 5 (E)
Quadrants: 3C
LLANTA EXTERNA RUEDA MC1003
LLANTA EXTERNA RUEDA MC1003 Réf.: MC1003-0806
Numéro: 4 (E)
Quadrants: 3C

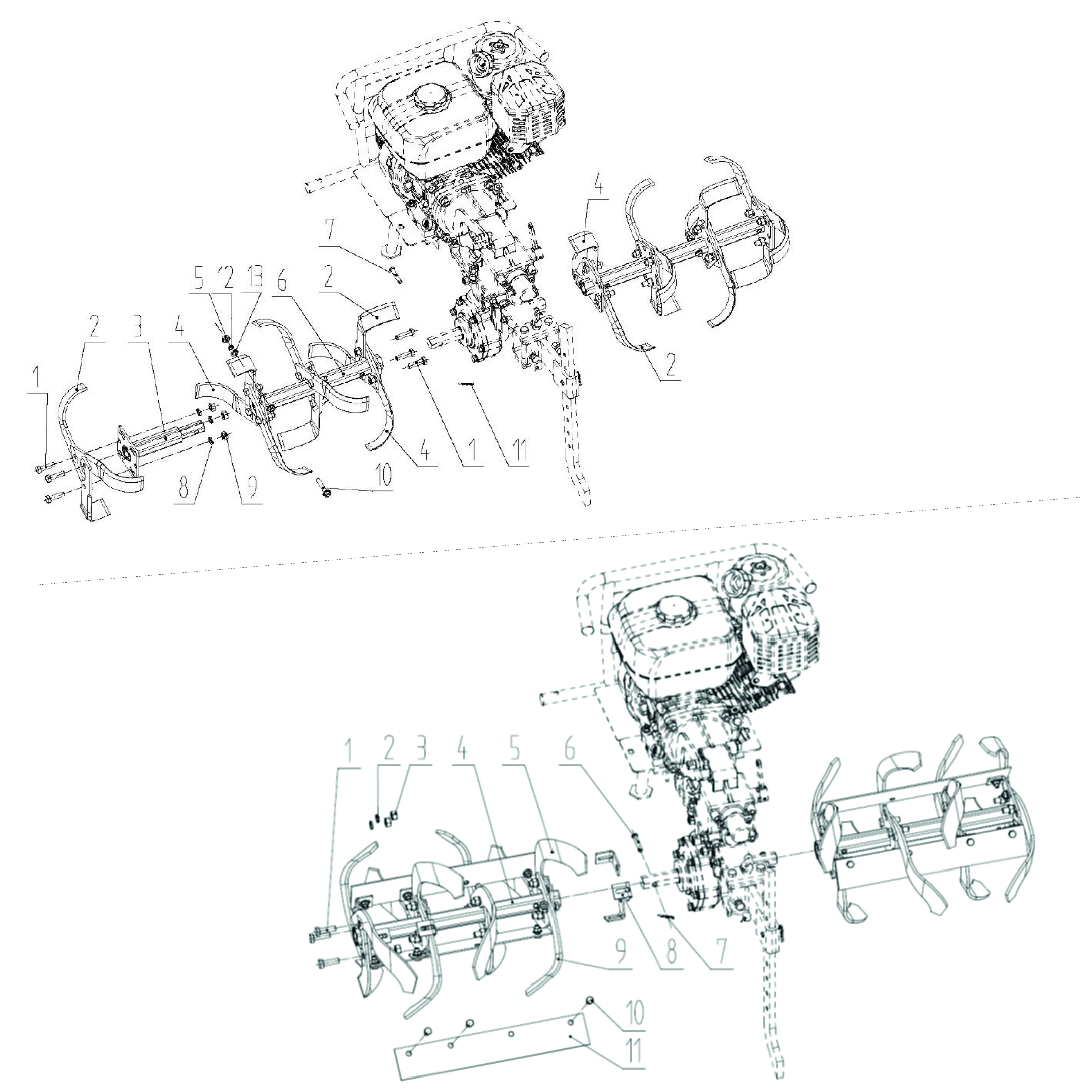

CUCHILLA DERECHA MC1003
CUCHILLA DERECHA MC1003 Réf.: MC1003-0902
Numéro: 2 (F)
Quadrants: 1B, 2A
EJE SECUNDARIO CUCHILLAS MC1003
EJE SECUNDARIO CUCHILLAS MC1003 Réf.: MC1003-0903
Numéro: 3 (F)
Quadrants: 2A
CUCHILLA IZQUIERDA MC1003
CUCHILLA IZQUIERDA MC1003 Réf.: MC1003-0904
Numéro: 4 (F)
Quadrants: 2A, 2B
EJE PRIMARIO CUCHILLAS MC1003
EJE PRIMARIO CUCHILLAS MC1003 Réf.: MC1003-0906
Numéro: 6 (F)
Quadrants: 1A, 2A

Télécharger la vue éclatée

Despiece MC1003
