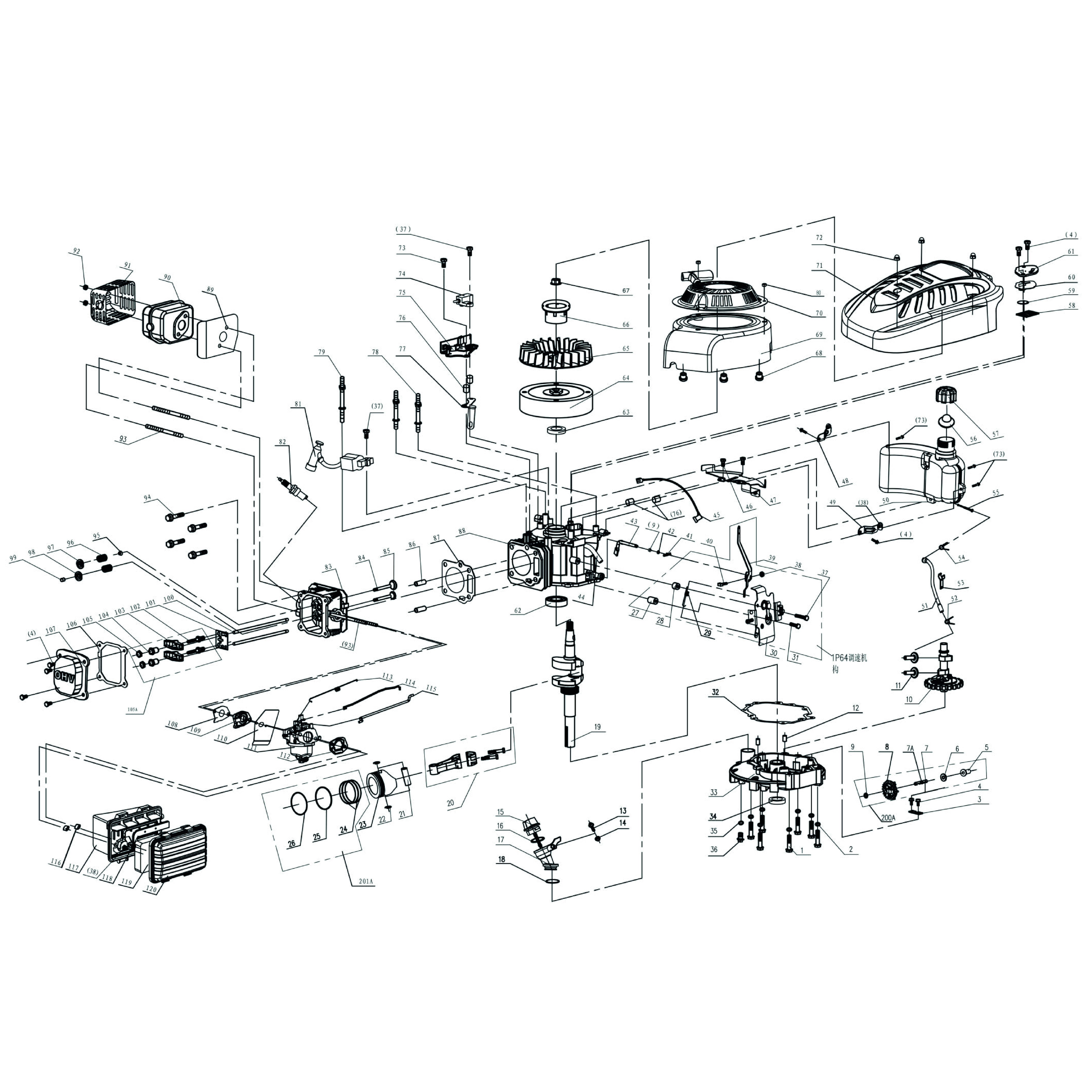

Vue éclatée MA135

[MA135] MOTOR CORTACESPED 4.5HP 2.4kW 135cc

Instructions

Sélectionnez un quadrant sur la vue éclatée pour afficher les pièces de cette zone. Vous pouvez zoomer sur la vue éclatée.

Réf.: MA135 - MOTEUR TONDEUSE - MA135

Voir les pièces
A
B
C
1
2
3

Parte A
GOBELET DE DÉPART
GOBELET DE DÉPART Réf.: CC2-M006
Numéro: 66 (A)
Quadrants: 1B
FILTRE À AIR MA135 - CC246 - CC246T
FILTRE À AIR MA135 - CC246 - CC246T Réf.: MA135-001
Numéro: 119 (A)
Quadrants: 3A
COUVERCLE COMPLET DU FILTRE À AIR CC246 - CC246T (116-120)
COUVERCLE COMPLET DU FILTRE À AIR CC246 - CC246T (116-120) Réf.: MA135-002
Numéro: 116-120 (A)
Quadrants: 3A
ARBRE À CAMES MA135 - CC246 - CC246T (10)
ARBRE À CAMES MA135 - CC246 - CC246T (10) Réf.: MA135-003
Numéro: 10 (A)
Quadrants: 2C
POUSSOIR DE SOUPAPE MA135 - CC246 - CC246T (11)
POUSSOIR DE SOUPAPE MA135 - CC246 - CC246T (11) Réf.: MA135-004
Numéro: 11 (A)
Quadrants: 2C
CALE D'HUILE COMPLÈTE MA135 - CC246 - CC246T (15-18)
CALE D'HUILE COMPLÈTE MA135 - CC246 - CC246T (15-18) Réf.: MA135-005
Numéro: 15-18 (A)
Quadrants: 3B
VILEBREQUIN MA135 - CC246 - CC246T (19)
VILEBREQUIN MA135 - CC246 - CC246T (19) Réf.: MA135-006
Numéro: 19 (A)
Quadrants: 2B
BIELLE MA135 - CC246 - CC246T (20)
BIELLE MA135 - CC246 - CC246T (20) Réf.: MA135-007
Numéro: 20 (A)
Quadrants: 3B
L'AXE DE PISTON MA135 - CC POUR CC POUR CC POUR CC POUR CC POUR CC POUR CC POUR (21)
L'AXE DE PISTON MA135 - CC POUR CC POUR CC POUR CC POUR CC POUR CC POUR CC POUR (21) Réf.: MA135-008
Numéro: 21 (A)
Quadrants: 3B
L'CLIP DE PISTON MA135 - CC CC 246 - CC 24 6T (22)
L'CLIP DE PISTON MA135 - CC CC 246 - CC 24 6T (22) Réf.: MA135-009
Numéro: 22 (A)
Quadrants: 3B
PISTON MA135 - CC246 - CC246T (23) - 64mm
PISTON MA135 - CC246 - CC246T (23) - 64mm Réf.: MA135-010
Numéro: 23 (A)
Quadrants: 3B
RESSORT DE RÉGLAGE DE LA VITESSE MA135 - CC246 - CC 246T (29)
RESSORT DE RÉGLAGE DE LA VITESSE MA135 - CC246 - CC 246T (29) Réf.: MA135-011
Numéro: 29 (A)
Quadrants: 2B
PLAQUE D'AJUSTEMENT DE VITESSE MA135 - CC246 - CC246T (30)
PLAQUE D'AJUSTEMENT DE VITESSE MA135 - CC246 - CC246T (30) Réf.: MA135-012
Numéro: 30 (A)
Quadrants: 2C
JOINT DE CARTER MA135 - CC246 - CC246T (32)
JOINT DE CARTER MA135 - CC246 - CC246T (32) Réf.: MA135-013
Numéro: 32 (A)
Quadrants: 2C
CARTER MA135 - CC246 - CC246T (33)
CARTER MA135 - CC246 - CC246T (33) Réf.: MA135-014
Numéro: 33 (A)
Quadrants: 3C
JOINT VILEBREQUIN 25X38X7 MA135 - CC246 - CC246T (34)
JOINT VILEBREQUIN 25X38X7 MA135 - CC246 - CC246T (34) Réf.: MA135-015
Numéro: 34 (A)
Quadrants: 3C
RÉSERVOIR DE CARBURANT MA135 - CC246 - CC246T (50)
RÉSERVOIR DE CARBURANT MA135 - CC246 - CC246T (50) Réf.: MA135-016
Numéro: 50 (A)
Quadrants: 2C
BOUCHON DU RÉSERVOIR ESSENCE MA135 - CC 246 - CC 24 6T (56-57) - CC 2 40PT
BOUCHON DU RÉSERVOIR ESSENCE MA135 - CC 246 - CC 24 6T (56-57) - CC 2 40PT Réf.: MA135-017
Numéro: 56, 57 (A)
Quadrants: 2C
FILTRE METALLIQUE MA135 - CC246 - CC246T (58)
FILTRE METALLIQUE MA135 - CC246 - CC246T (58) Réf.: MA135-018
Numéro: 58 (A)
Quadrants: 1C
VALVE D'AÉRATION MA135 - CC246 - CC246T (59)
VALVE D'AÉRATION MA135 - CC246 - CC246T (59) Réf.: MA135-019
Numéro: 59 (A)
Quadrants: 1C
JOINT DU COUVERCLE D'AÉRATION MA135 - CC 246 - CC246T (60)
JOINT DU COUVERCLE D'AÉRATION MA135 - CC 246 - CC246T (60) Réf.: MA135-020
Numéro: 60 (A)
Quadrants: 1C
JOINT DE VILEBREQUIN 22X35X7 MA135 - CC246 - CC246T (63)
JOINT DE VILEBREQUIN 22X35X7 MA135 - CC246 - CC246T (63) Réf.: MA135-021
Numéro: 63 (A)
Quadrants: 2B
VOLANT MAGNÉTIQUE MA135 - CC246 - CC246T (64)
VOLANT MAGNÉTIQUE MA135 - CC246 - CC246T (64) Réf.: MA135-022
Numéro: 64 (A)
Quadrants: 2B
VENTILATEUR MA135 - CC246 - CC246T (65)
VENTILATEUR MA135 - CC246 - CC246T (65) Réf.: MA135-023
Numéro: 65 (A)
Quadrants: 1B
DOUILLE SUPPORT DÉMARREUR MA135 - CC246 - CC246T (68)
DOUILLE SUPPORT DÉMARREUR MA135 - CC246 - CC246T (68) Réf.: MA135-024
Numéro: 68 (A)
Quadrants: 2B, 2C
COUVERTURE DU VOLANT MOTEUR MA135 - CC246 - CC246T (69)
COUVERTURE DU VOLANT MOTEUR MA135 - CC246 - CC246T (69) Réf.: MA135-025
Numéro: 69 (A)
Quadrants: 1B, 1C
ALLUMAGE MA135 (70), MA173 (63), MA173E (64), CC246, CC246T, CC251TE
ALLUMAGE MA135 (70), MA173 (63), MA173E (64), CC246, CC246T, CC251TE Réf.: MA135-026
Numéro: 70 (A)
Quadrants: 1B, 1C
CAPOT MOTEUR MA135 - CC246 - CC246T (71)
CAPOT MOTEUR MA135 - CC246 - CC246T (71) Réf.: MA135-027
Numéro: 71 (A)
Quadrants: 1C
INTERRUPTEUR D'ARRÊT MA135 - CC246 - CC246T (74) - MA173 (72)
INTERRUPTEUR D'ARRÊT MA135 - CC246 - CC246T (74) - MA173 (72) Réf.: MA135-028
Numéro: 74 (A)
Quadrants: 1B
VIS DE FIXATION DU CAPOT COURT MA135 - CC246 - CC246T (78)
VIS DE FIXATION DU CAPOT COURT MA135 - CC246 - CC246T (78) Réf.: MA135-029
Numéro: 78 (A)
Quadrants: 2B
VIS DE FIXATION DU CAPOT LONG MA135 - CC246 - CC246T (79)
VIS DE FIXATION DU CAPOT LONG MA135 - CC246 - CC246T (79) Réf.: MA135-030
Numéro: 79 (A)
Quadrants: 2A
BOBINE D'ALLUMAGE MA135 - CC246 - CC246T (81)
BOBINE D'ALLUMAGE MA135 - CC246 - CC246T (81) Réf.: MA135-031
Numéro: 81 (A)
Quadrants: 2A
CULASSE MA135 - CC246 - CC246T (83)
CULASSE MA135 - CC246 - CC246T (83) Réf.: MA135-032
Numéro: 83 (A)
Quadrants: 2A
SOUPAPE D'ADMISSION MA135 - CC246 - CC246T (84)
SOUPAPE D'ADMISSION MA135 - CC246 - CC246T (84) Réf.: MA135-033
Numéro: 84 (A)
Quadrants: 2B
SOUPAPE D'ÉCHAPPEMENT MA135 - CC246 - CC246T (85)
SOUPAPE D'ÉCHAPPEMENT MA135 - CC246 - CC246T (85) Réf.: MA135-034
Numéro: 85 (A)
Quadrants: 2B
JOINT DE CULASSE MA135 - CC246 - CC246T (87)
JOINT DE CULASSE MA135 - CC246 - CC246T (87) Réf.: MA135-035
Numéro: 87 (A)
Quadrants: 2B
JOINT D'ÉCHAPPEMENT MA135 - CC246 - CC246T (89) - MA173 (79)
JOINT D'ÉCHAPPEMENT MA135 - CC246 - CC246T (89) - MA173 (79) Réf.: MA135-036
Numéro: 89 (A)
Quadrants: 1A
ÉCHAPPEMENT MA135 - CC246 - CC246T (90)
ÉCHAPPEMENT MA135 - CC246 - CC246T (90) Réf.: MA135-037
Numéro: 90 (A)
Quadrants: 1A
PROTECTEUR D'ÉCHAPPEMENT MA135 - CC246 - CC246T (91)
PROTECTEUR D'ÉCHAPPEMENT MA135 - CC246 - CC246T (91) Réf.: MA135-038
Numéro: 91 (A)
Quadrants: 1A
RETENUE DE SOUPAPE MA135 - CC246 - CC246T (95) - MA173 (87)
RETENUE DE SOUPAPE MA135 - CC246 - CC246T (95) - MA173 (87) Réf.: MA135-039
Numéro: 95 (A)
Quadrants: 2A
RESSORT DE SOUPAPE MA135 - CC246 - CC246T (96)
RESSORT DE SOUPAPE MA135 - CC246 - CC246T (96) Réf.: MA135-040
Numéro: 96 (A)
Quadrants: 2A
ACCOUPLEMENT SOUPAPE D'ADMISSION MA135 - CC246 - CC246T (97) - MA173 (89)
ACCOUPLEMENT SOUPAPE D'ADMISSION MA135 - CC246 - CC246T (97) - MA173 (89) Réf.: MA135-041
Numéro: 97 (A)
Quadrants: 2A
ACCOUPLEMENT SOUPAPE D'ÉCHAPPEMENT MA135 - CC246 - CC246T (98) - MA173 (90)
ACCOUPLEMENT SOUPAPE D'ÉCHAPPEMENT MA135 - CC246 - CC246T (98) - MA173 (90) Réf.: MA135-042
Numéro: 98 (A)
Quadrants: 2A
SUPPORT DE SOUPAPE MA135 - CC246 - CC246T (99) - MA173 (91)
SUPPORT DE SOUPAPE MA135 - CC246 - CC246T (99) - MA173 (91) Réf.: MA135-043
Numéro: 99 (A)
Quadrants: 2A
VANNE À TIGE POUSSOIR MA135 - CC246 - CC246T (100)
VANNE À TIGE POUSSOIR MA135 - CC246 - CC246T (100) Réf.: MA135-044
Numéro: 100 (A)
Quadrants: 2A
PLAQUE GUIDE SOUPAPE MA135 - CC246 - CC246T (101)
PLAQUE GUIDE SOUPAPE MA135 - CC246 - CC246T (101) Réf.: MA135-045
Numéro: 101 (A)
Quadrants: 2A
JEU DE CULBUTEURS MA135 - CC246 - CC246T (102-105)
JEU DE CULBUTEURS MA135 - CC246 - CC246T (102-105) Réf.: MA135-046
Numéro: 102-105 (A)
Quadrants: 2A
JOINT DE COUVERCLE DE SOUPAPE MA135 - CC246 - CC246T (106) - MA173 (92)
JOINT DE COUVERCLE DE SOUPAPE MA135 - CC246 - CC246T (106) - MA173 (92) Réf.: MA135-047
Numéro: 106 (A)
Quadrants: 2A
JOINT D'ADMISSION MA135 - CC246 - CC246T (108)
JOINT D'ADMISSION MA135 - CC246 - CC246T (108) Réf.: MA135-048
Numéro: 108 (A)
Quadrants: 2A
BRIDE D'ADMISSION MA135 - CC246 - CC246T (109) - MA173 (101)
BRIDE D'ADMISSION MA135 - CC246 - CC246T (109) - MA173 (101) Réf.: MA135-049
Numéro: 109 (A)
Quadrants: 2A
JOINT DE BRIDE DE CARBURATEUR MA135 - CC246 - CC246T (110)
JOINT DE BRIDE DE CARBURATEUR MA135 - CC246 - CC246T (110) Réf.: MA135-050
Numéro: 110 (A)
Quadrants: 2A, 3A
CARBURATEUR MA135 - CC246 - CC246T (111)
CARBURATEUR MA135 - CC246 - CC246T (111) Réf.: MA135-051
Numéro: 111 (A)
Quadrants: 3A
JOINT PORTE-FILTRE CARBURATEUR MA135 - CC246 - CC246T (112) - MA173 (104)
JOINT PORTE-FILTRE CARBURATEUR MA135 - CC246 - CC246T (112) - MA173 (104) Réf.: MA135-052
Numéro: 112 (A)
Quadrants: 3A
RESSORT D'ACCÉLÉRATEUR MA135 - CC246 - CC246T (113)
RESSORT D'ACCÉLÉRATEUR MA135 - CC246 - CC246T (113) Réf.: MA135-053
Numéro: 113 (A)
Quadrants: 2A
TIGE POUSSOIR MA135 - CC246 - CC246T (114)
TIGE POUSSOIR MA135 - CC246 - CC246T (114) Réf.: MA135-054
Numéro: 114 (A)
Quadrants: 2A, 2B
DÉMARREUR À TIGE POUSSOIR MA135 - CC246 - CC246T (115)
DÉMARREUR À TIGE POUSSOIR MA135 - CC246 - CC246T (115) Réf.: MA135-055
Numéro: 115 (A)
Quadrants: 2B
RÉGULATEUR MA135 - CC246 - CC246T (200A)
RÉGULATEUR MA135 - CC246 - CC246T (200A) Réf.: MA135-056
Numéro: 200A (A)
Quadrants: 3C
JEU D'ANNEAUX MA135 - CC246 - CC246T (201A)
JEU D'ANNEAUX MA135 - CC246 - CC246T (201A) Réf.: MA135-057
Numéro: 201A (A)
Quadrants: 3A, 3B
FUEL TANK SUPPORT PLATE MA135 (47) -
FUEL TANK SUPPORT PLATE MA135 (47) - Réf.: MA135-058
Numéro: 47 (A)
Quadrants: 2B, 2C
LEFT-HAND FUEL TANK SUPPORT PLATE MA135 (48) -
LEFT-HAND FUEL TANK SUPPORT PLATE MA135 (48) - Réf.: MA135-059
Numéro: 48 (A)
Quadrants: 2C
RIGHT FUEL TANK SUPPORT PLATE MA135 (49)
RIGHT FUEL TANK SUPPORT PLATE MA135 (49) Réf.: MA135-060
Numéro: 49 (A)
Quadrants: 2C
PISTON MA135 - CC246 - CC246T (23) - EuroV 65mm - 2021
PISTON MA135 - CC246 - CC246T (23) - EuroV 65mm - 2021 Réf.: MA135-061
Numéro: 23 (A)
Quadrants: 3B
JUEGO AROS MA135 (2 mm) - CC246 - CC246T (201A)
JUEGO AROS MA135 (2 mm) - CC246 - CC246T (201A) Réf.: MA135-062
Numéro: 201A (A)
Quadrants: 3A
CALA ACEITE MA135 - CC246 - CC246T
CALA ACEITE MA135 - CC246 - CC246T Réf.: MA135-063
Numéro: 15 (A)
Quadrants: 3B
TAPA FILTRO AIRE MA135 (2)
TAPA FILTRO AIRE MA135 (2) Réf.: MA135-064
Numéro: 120 (A)
Quadrants: 3A
BASE FILTRO AIRE MA135(115)
BASE FILTRO AIRE MA135(115) Réf.: MA135-065
Numéro: 117 (A)
Quadrants: 3A
TUBO GASES MA135 (44)
TUBO GASES MA135 (44) Réf.: MA135-066
Numéro: 44 (A)
Quadrants: 2B
UPPER CRANKSHAFT BEARING MA173E (17), CC251TE
UPPER CRANKSHAFT BEARING MA173E (17), CC251TE Réf.: MA173E-003
Numéro: 62 (A)
Quadrants: 2B
CLAVETTE DE VILEBREQUIN MA80, MA81, MA82 (32.1), MA100 (2)
CLAVETTE DE VILEBREQUIN MA80, MA81, MA82 (32.1), MA100 (2) Réf.: MA80-27
Numéro: - (A)
Quadrants: 2B

Télécharger la vue éclatée
