Explosionszeichnung BGPB26

[BGPB26] BRICOGARDEN KAOLIN LAUBSAUGER BLASGERÄT

Anweisungen

Wählen Sie einen Quadranten in der Explosionsansicht, um die Teile in diesem Bereich anzuzeigen. Sie können in die Explosionsdarstellung hineinzoomen.

Ref: BGPB26 - BRICOGARDEN KAOLIN LAUBSAUGER BLASGERÄT

Siehe die Stücke
A
B
C
1
2
3

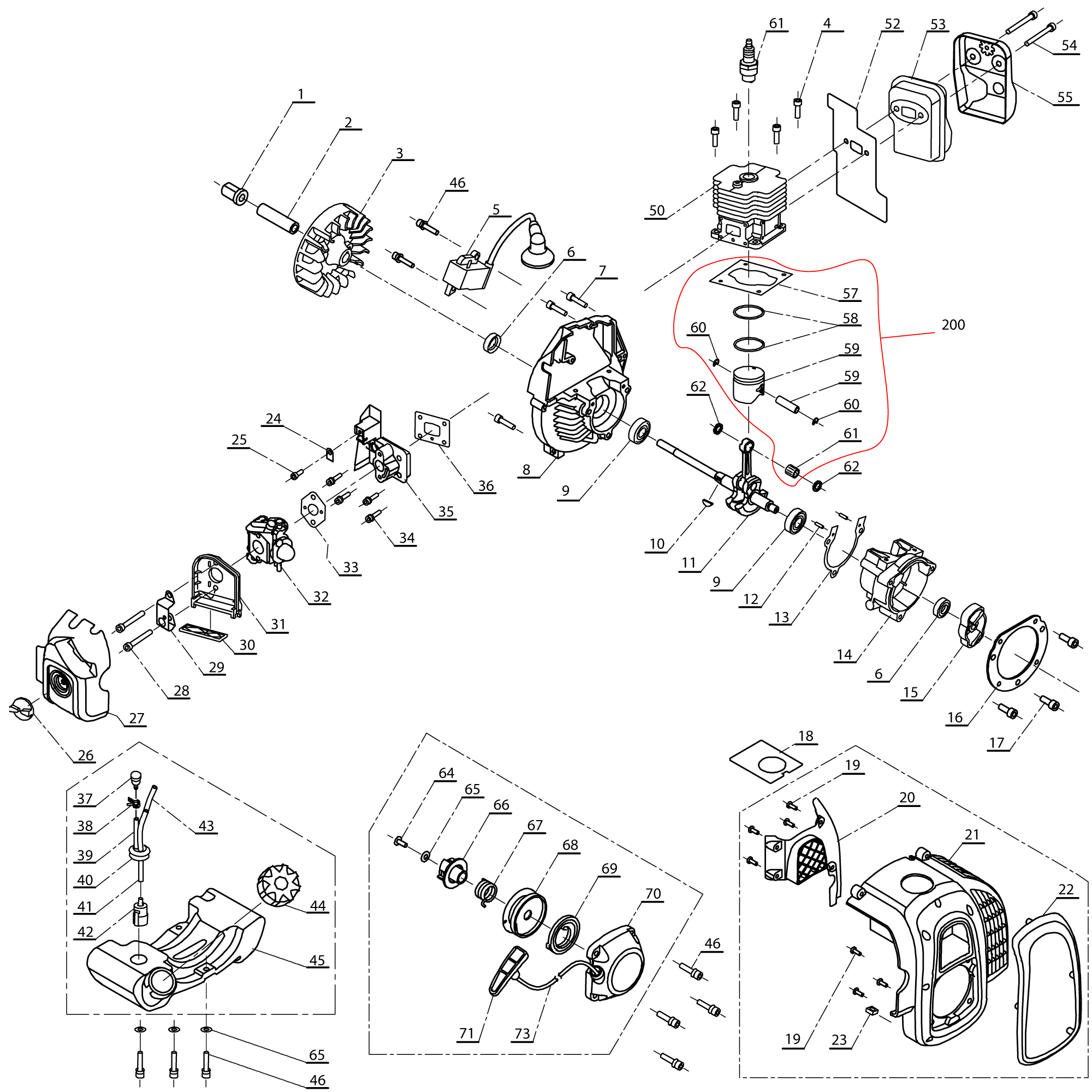

Parte A

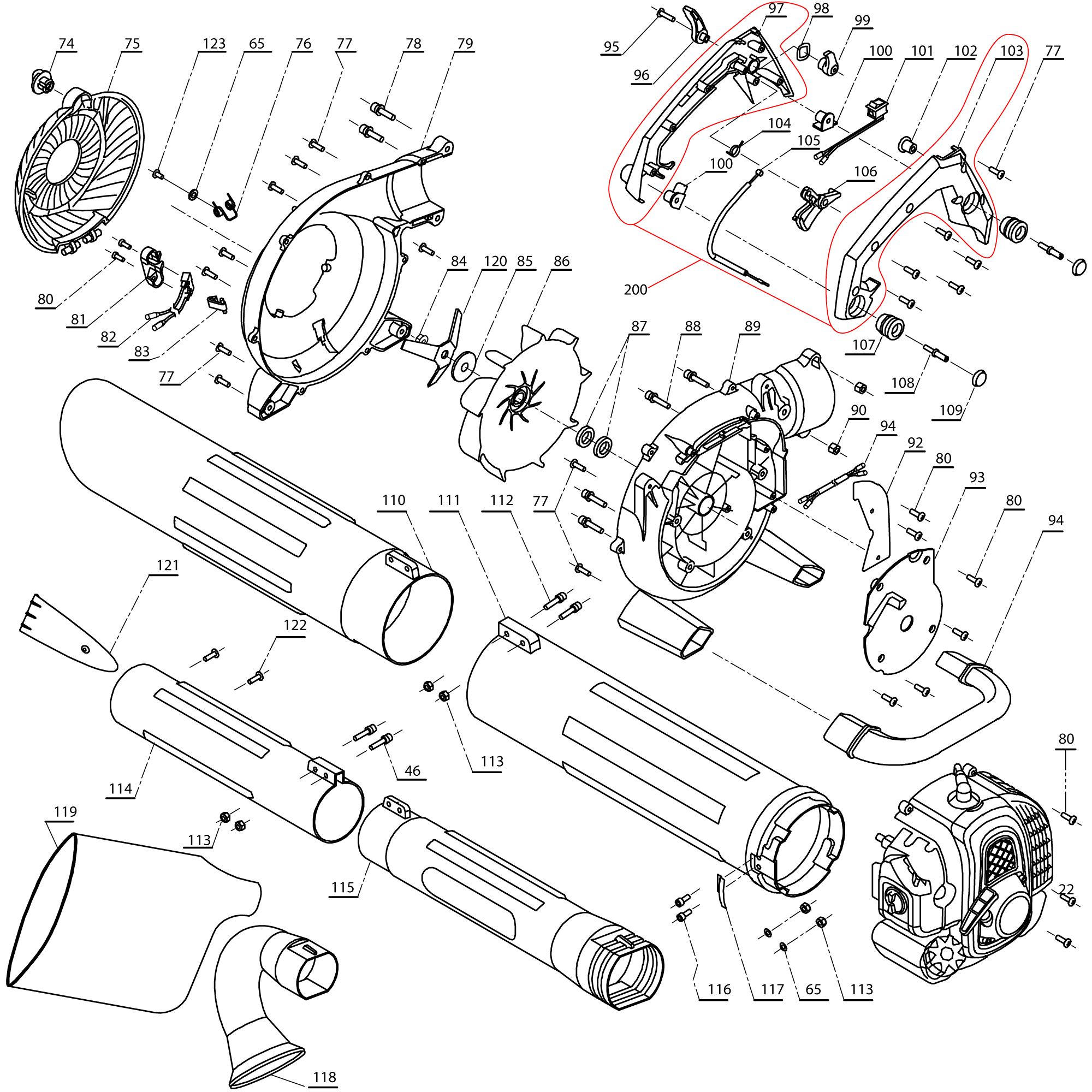

Parte B
REJILLA INTERIOR CAPÓ BGPB26 (A20)
REJILLA INTERIOR CAPÓ BGPB26 (A20) Ref: BGPB26-001
Nummer: 20
Quadranten: 3C
CAPO MOTOR BGPB26 (A21)
CAPO MOTOR BGPB26 (A21) Ref: BGPB26-002
Nummer: 21
Quadranten: 3C
EMBELLECEDOR CAPO BGPB26 (A22)
EMBELLECEDOR CAPO BGPB26 (A22) Ref: BGPB26-003
Nummer: 22
Quadranten: 3C
FILTRO AIRE COMPLETO BGPB26 (A26-A31)
FILTRO AIRE COMPLETO BGPB26 (A26-A31) Ref: BGPB26-004
Nummer: 26 a 31
Quadranten: 2A, 2B
ARRANQUE COMPLETO BGPB26 (A47)
ARRANQUE COMPLETO BGPB26 (A47) Ref: BGPB26-005
Nummer: 47
Quadranten: 3B
PALOMILLA TAPA VENTILADOR BGPB26 (A74)
PALOMILLA TAPA VENTILADOR BGPB26 (A74) Ref: BGPB26-006
Nummer: 74 (B)
Quadranten: 1A
TAPA VENTILADOR BGPB26 (A75)
TAPA VENTILADOR BGPB26 (A75) Ref: BGPB26-007
Nummer: 75 (B)
Quadranten: 1A
VENTILADOR BGPB26 (A86)
VENTILADOR BGPB26 (A86) Ref: BGPB26-008
Nummer: 86 (B)
Quadranten: 1B, 2B
LEVA BLOQUEO ACELERADOR BGPB26 (A96)
LEVA BLOQUEO ACELERADOR BGPB26 (A96) Ref: BGPB26-009
Nummer: 96 (B)
Quadranten: 1B
GATILLO ACELERADOR BGPB26
GATILLO ACELERADOR BGPB26 Ref: BGPB26-010
Nummer: 106 (B)
Quadranten: 1C
VENTILATOR-KLEMMSCHRAUBE SG1C, SG2C
VENTILATOR-KLEMMSCHRAUBE SG1C, SG2C Ref: SG1C-T001
Nummer: 1
Quadranten: 1A
LÜFTERWELLENMANSCHETTE 8,5X14X52 SG1C, SG2C
LÜFTERWELLENMANSCHETTE 8,5X14X52 SG1C, SG2C Ref: SG1C-T002
Nummer: 2
Quadranten: 1A
MAGNETISCHES HANDRAD SG1C, SG2C
MAGNETISCHES HANDRAD SG1C, SG2C Ref: SG1C-T003
Nummer: 3
Quadranten: 1A, 1B
SG1C, SG2C SPULE
SG1C, SG2C SPULE Ref: SG1C-T004
Nummer: 5
Quadranten: 1B
KEYSTAR RETENTION 12x22x7 SG1C SG2C (A6)
KEYSTAR RETENTION 12x22x7 SG1C SG2C (A6) Ref: SG1C-T005
Nummer: 6
Quadranten: 1B
SCHWUNGRADSEITE KURBELGEHÄUSE SG1C, SG2C
SCHWUNGRADSEITE KURBELGEHÄUSE SG1C, SG2C Ref: SG1C-T006
Nummer: 8
Quadranten: 1B, 2B
ANFANGSSEITE KURBELGEHÄUSE SG1C, SG2C
ANFANGSSEITE KURBELGEHÄUSE SG1C, SG2C Ref: SG1C-T007
Nummer: 14
Quadranten: 2C
KURBELWELLENPASSFEDER 3X5X13 SG1C, SG2C
KURBELWELLENPASSFEDER 3X5X13 SG1C, SG2C Ref: SG1C-T008
Nummer: 10
Quadranten: 2B
KURBELWELLE SG1C, SG2C
KURBELWELLE SG1C, SG2C Ref: SG1C-T009
Nummer: 11
Quadranten: 2B, 2C
KURBELGEHÄUSEDICHTUNG SG1C, SG2C
KURBELGEHÄUSEDICHTUNG SG1C, SG2C Ref: SG1C-T010
Nummer: 13
Quadranten: 2C
KOMPLETTER RATSCHENHALTER SG1C, SG2C
KOMPLETTER RATSCHENHALTER SG1C, SG2C Ref: SG1C-T011
Nummer: 15
Quadranten: 2C
HAUBENSTÜTZPLATTE SG1C, SG2C
HAUBENSTÜTZPLATTE SG1C, SG2C Ref: SG1C-T012
Nummer: 16 (A)
Quadranten: 2C
ZYLINDERABWEISER DICHTUNG SG1C, SG2C
ZYLINDERABWEISER DICHTUNG SG1C, SG2C Ref: SG1C-T013
Nummer: 18
Quadranten: 3C
LUFTFILTERDECKEL SG1C, SG2C
LUFTFILTERDECKEL SG1C, SG2C Ref: SG1C-T015
Nummer: 27
Quadranten: 2A
LUFTFILTER-HALTEPLATTE SG1C, SG2C
LUFTFILTER-HALTEPLATTE SG1C, SG2C Ref: SG1C-T017
Nummer: 29
Quadranten: 2A
LUFTFILTER SG1C, SG2C
LUFTFILTER SG1C, SG2C Ref: SG1C-T018
Nummer: 30
Quadranten: 2A
LUFTFILTERHALTER SG1C, SG2C
LUFTFILTERHALTER SG1C, SG2C Ref: SG1C-T019
Nummer: 31
Quadranten: 2A
VERGASER SG1C, SG2C
VERGASER SG1C, SG2C Ref: SG1C-T020
Nummer: 32
Quadranten: 2A
VERGASERFLANSCHDICHTUNG SG1C, SG2C
VERGASERFLANSCHDICHTUNG SG1C, SG2C Ref: SG1C-T021
Nummer: 33
Quadranten: 2A
VERGASERFLANSCH SG1C, SG2C
VERGASERFLANSCH SG1C, SG2C Ref: SG1C-T022
Nummer: 35
Quadranten: 2A, 2B
ZYLINDERFLANSCHDICHTUNG SG1C, SG2C
ZYLINDERFLANSCHDICHTUNG SG1C, SG2C Ref: SG1C-T023
Nummer: 36
Quadranten: 2B
BENZINSCHLAUCH TÜLLEN SG1C, SG2C
BENZINSCHLAUCH TÜLLEN SG1C, SG2C Ref: SG1C-T024
Nummer: 40
Quadranten: 3A
BENZINVERSCHLUSS SG1C, SG2C, D52R
BENZINVERSCHLUSS SG1C, SG2C, D52R Ref: SG1C-T025
Nummer: 44
Quadranten: 3A
ZYLINDER SG1C, SG2C
ZYLINDER SG1C, SG2C Ref: SG1C-T026
Nummer: 50
Quadranten: 1B, 1C
AUSPUFF DICHTUNG SG1C, SG2C
AUSPUFF DICHTUNG SG1C, SG2C Ref: SG1C-T027
Nummer: 52
Quadranten: 1C
AUSPUFFANLAGE SG1C, SG2C
AUSPUFFANLAGE SG1C, SG2C Ref: SG1C-T028
Nummer: 53
Quadranten: 1C
ABGASPLATTE SG1C, SG2C
ABGASPLATTE SG1C, SG2C Ref: SG1C-T029
Nummer: 55
Quadranten: 1C
ZYLINDERDICHTUNG SG1C, SG2C
ZYLINDERDICHTUNG SG1C, SG2C Ref: SG1C-T030
Nummer: 57
Quadranten: 1B, 1C
KOMPLETTER KOLBEN SG1C, SG2C
KOMPLETTER KOLBEN SG1C, SG2C Ref: SG1C-T031
Nummer: 200
Quadranten: 1B, 1C, 2B, 2C
LEICHT ZU STARTENDES RITZEL SG1C, SG2C
LEICHT ZU STARTENDES RITZEL SG1C, SG2C Ref: SG1C-T032
Nummer: 66
Quadranten: 3B
LEICHTSTARTFEDER SG1C, SG2C
LEICHTSTARTFEDER SG1C, SG2C Ref: SG1C-T033
Nummer: 67
Quadranten: 3B
ANLASSERRIEMENSCHEIBE SG1C, SG2C
ANLASSERRIEMENSCHEIBE SG1C, SG2C Ref: SG1C-T034
Nummer: 68
Quadranten: 3B
ANFANGSFEDER SG1C, SG2C
ANFANGSFEDER SG1C, SG2C Ref: SG1C-T035
Nummer: 69
Quadranten: 3B
LÜFTERDECKEL FEDER SG1C, SG2C
LÜFTERDECKEL FEDER SG1C, SG2C Ref: SG1C-T038
Nummer: 76
Quadranten: 1A
ROHRSICHERHEITSSCHALTER SG1C, SG2C
ROHRSICHERHEITSSCHALTER SG1C, SG2C Ref: SG1C-T041
Nummer: 82
Quadranten: 1A
LÜFTERLAGER 6802RS- SG1C, SG2C
LÜFTERLAGER 6802RS- SG1C, SG2C Ref: SG1C-T044
Nummer: 87
Quadranten: 1B, 2B
LÜFTERGEHÄUSE SG1C, SG2C
LÜFTERGEHÄUSE SG1C, SG2C Ref: SG1C-T045
Nummer: 89
Quadranten: 1C, 2B, 2C
AUSPUFFABWEISER DICHTUNG SG1C, SG2C
AUSPUFFABWEISER DICHTUNG SG1C, SG2C Ref: SG1C-T046
Nummer: 92 (B)
Quadranten: 2C
LÜFTERGEHÄUSEABDECKUNG SG1C, SG2C
LÜFTERGEHÄUSEABDECKUNG SG1C, SG2C Ref: SG1C-T047
Nummer: 93
Quadranten: 2C
GRIFF SG1C, SG2C
GRIFF SG1C, SG2C Ref: SG1C-T048
Nummer: 94
Quadranten: 2C, 3C
DROSSELGRIFF SG1C, SG2C
DROSSELGRIFF SG1C, SG2C Ref: SG1C-T050
Nummer: 200
Quadranten: 1B, 1C
NOCKENSCHEIBE SG1C, SG2C
NOCKENSCHEIBE SG1C, SG2C Ref: SG1C-T051
Nummer: 98
Quadranten: 1C
HINTERER SILENBLOCKGRIFF SG1C, SG2C
HINTERER SILENBLOCKGRIFF SG1C, SG2C Ref: SG1C-T053
Nummer: 100
Quadranten: 1C
VORDERER SILENBLOCK-GRIFF SG1C, SG2C
VORDERER SILENBLOCK-GRIFF SG1C, SG2C Ref: SG1C-T054
Nummer: 102
Quadranten: 1C
ABZUGSFEDER SG1C, SG2C
ABZUGSFEDER SG1C, SG2C Ref: SG1C-T055
Nummer: 104
Quadranten: 1B, 1C
DROSSELKLAPPENKABEL SG1C, SG2C
DROSSELKLAPPENKABEL SG1C, SG2C Ref: SG1C-T056
Nummer: 105
Quadranten: 1B, 1C
STOSSDÄMPFERGRIFF SG1C, SG2C
STOSSDÄMPFERGRIFF SG1C, SG2C Ref: SG1C-T058
Nummer: 107
Quadranten: 1C
GEBLÄSEROHR ZWEITER ABSCHNITT SG1C, SG2C
GEBLÄSEROHR ZWEITER ABSCHNITT SG1C, SG2C Ref: SG1C-T059
Nummer: 114
Quadranten: 2A, 3A
GEBLÄSEROHR ERSTER ABSCHNITT SG1C, SG2C
GEBLÄSEROHR ERSTER ABSCHNITT SG1C, SG2C Ref: SG1C-T060
Nummer: 115
Quadranten: 3A, 3B
ABLENKROHR SG1C, SG2C
ABLENKROHR SG1C, SG2C Ref: SG1C-T061
Nummer: 121
Quadranten: 2A
KOMPLETTER KRAFTSTOFFTANK SG1C, SG2C (2019) (A37-A45)
KOMPLETTER KRAFTSTOFFTANK SG1C, SG2C (2019) (A37-A45) Ref: SG1C-T063
Nummer: 37 a 45 (A)
Quadranten: 3A
ABGASBEFESTIGUNGSSCHRAUBE M5X55 SG1C, SG2C (A54)
ABGASBEFESTIGUNGSSCHRAUBE M5X55 SG1C, SG2C (A54) Ref: SG1C-T064
Nummer: 54 (A)
Quadranten: 1C
GRIFF STOSSDÄMPFER KAPPE SG1C, SG2C (A109)
GRIFF STOSSDÄMPFER KAPPE SG1C, SG2C (A109) Ref: SG1C-T065
Nummer: 109 (B)
Quadranten: 2C
LUFTFÜHRUNGSABDECKUNG SG1C, SG2C (A92)
LUFTFÜHRUNGSABDECKUNG SG1C, SG2C (A92) Ref: SG1C-T066
Nummer: 92 (B)
Quadranten: 2C
SICHERHEITSSCHALTERHALTERUNG SG1C, SG2C (B81)
SICHERHEITSSCHALTERHALTERUNG SG1C, SG2C (B81) Ref: SG1C-T070
Nummer: 81 (B)
Quadranten: 1A
STARTERPLATTE SG1C, SG2C (A16)
STARTERPLATTE SG1C, SG2C (A16) Ref: SG1C-T071
Nummer: 16 (A)
Quadranten: 2C
KOMPLETTER GUMMIKRAFTSTOFFSCHLAUCHSATZ SG1C, SG2C (A37-A43)
KOMPLETTER GUMMIKRAFTSTOFFSCHLAUCHSATZ SG1C, SG2C (A37-A43) Ref: SG1C-T073
Nummer: 37 a 43 (A)
Quadranten: 3A
SAUGROHR ZWEITER ABSCHNITT SG2C
SAUGROHR ZWEITER ABSCHNITT SG2C Ref: SG2C-T001
Nummer: 110
Quadranten: 2A, 2B
SAUGROHR ERSTER ABSCHNITT SG2C
SAUGROHR ERSTER ABSCHNITT SG2C Ref: SG2C-T002
Nummer: 111
Quadranten: 2B, 3B, 3C
BETÄTIGUNGSPLATTE DES SICHERHEITSSCHALTERS
BETÄTIGUNGSPLATTE DES SICHERHEITSSCHALTERS Ref: SG2C-T003
Nummer: 117
Quadranten: 3B, 3C
SG2C BEUTELANSCHLUSSROHR
SG2C BEUTELANSCHLUSSROHR Ref: SG2C-T004
Nummer: 118
Quadranten: 3A
LÜFTERFLÜGEL SG2C
LÜFTERFLÜGEL SG2C Ref: SG2C-T006
Nummer: 120
Quadranten: 1B, 2B

Explosionszeichnung herunterladen
