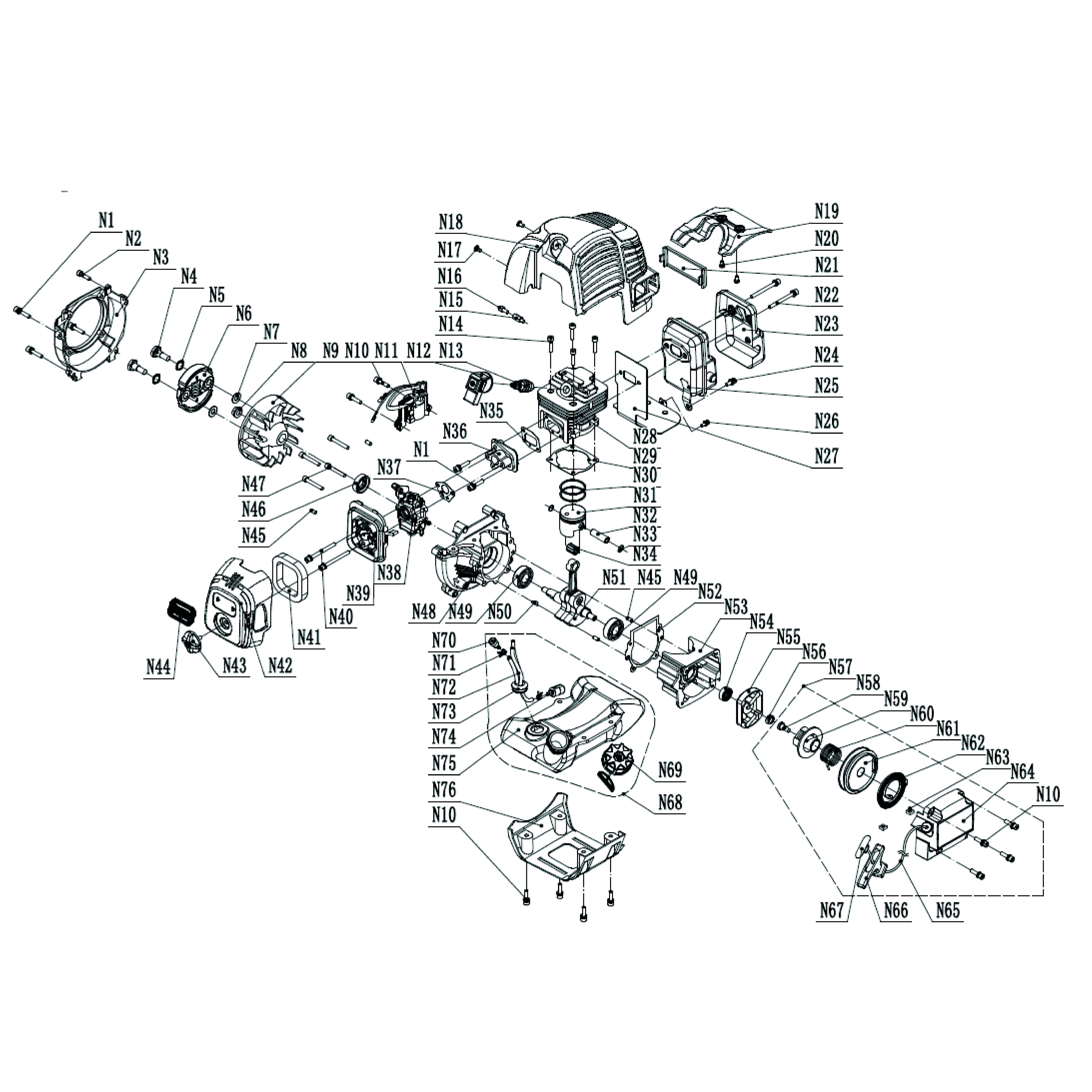

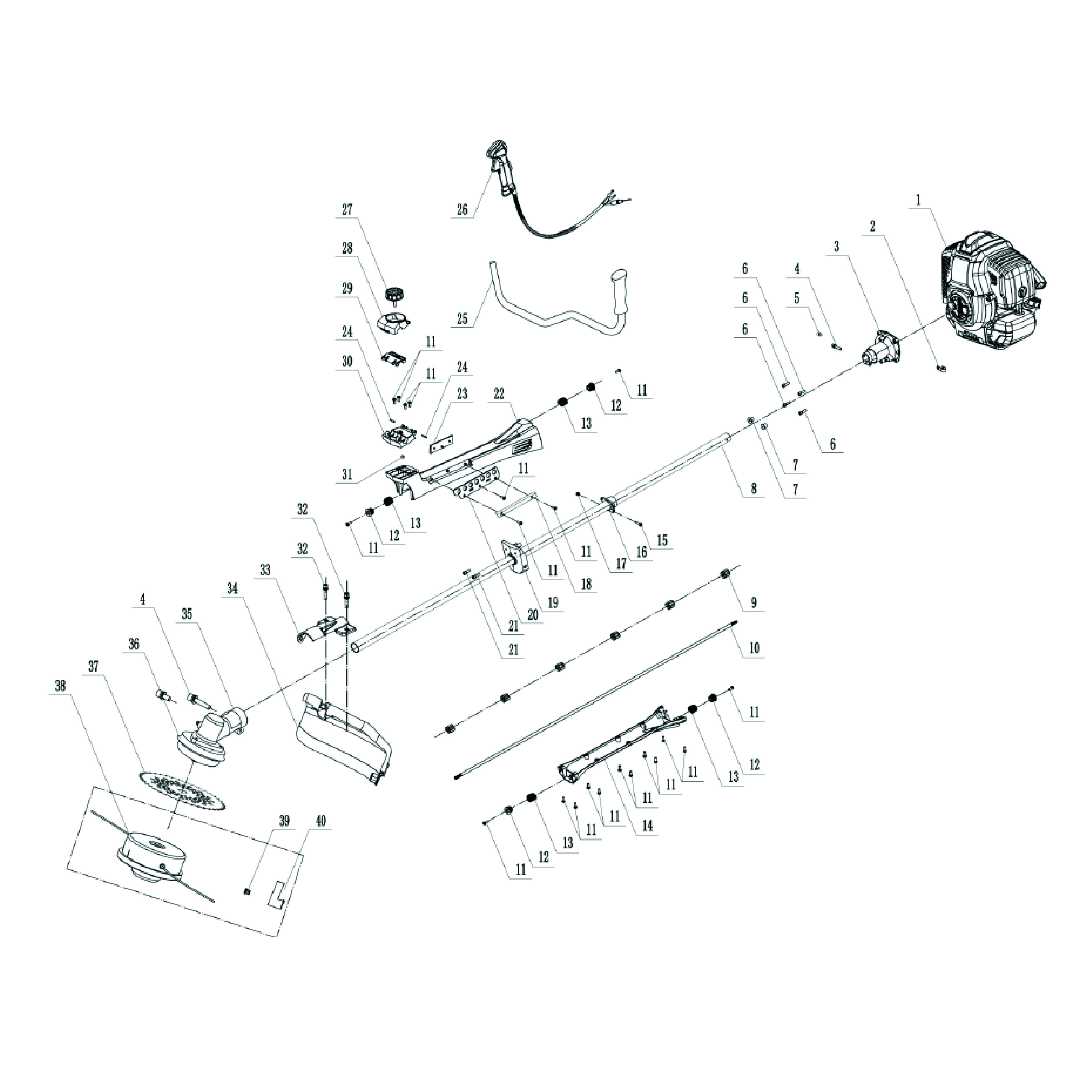

Explosionszeichnung D62BA

[D62BA] FREISCHNEIDER ANOVA 62cc

Anweisungen

Wählen Sie einen Quadranten in der Explosionsansicht, um die Teile in diesem Bereich anzuzeigen. Sie können in die Explosionsdarstellung hineinzoomen.

Ref: D62BA - FREISCHNEIDER ANOVA 62cc

Siehe die Stücke
A
B
C
1
2
3

Parte A

Parte B
TAPA VOLANTE D62BA -AH62 (N3)
TAPA VOLANTE D62BA -AH62 (N3) Ref: D62BA-001
Nummer: 3 (A)
Quadranten: 1A
TORNILLO EMBRAGUE D62BA - AH62 (N4)
TORNILLO EMBRAGUE D62BA - AH62 (N4) Ref: D62BA-002
Nummer: 4 (A)
Quadranten: 1A
ARANDELA TORNILLO EMBRAGUE D62BA- AH62 (N5)
ARANDELA TORNILLO EMBRAGUE D62BA- AH62 (N5) Ref: D62BA-003
Nummer: 5 (A)
Quadranten: 1A
EMBRAGUE D62BA - AH62 (N6)
EMBRAGUE D62BA - AH62 (N6) Ref: D62BA-004
Nummer: 6 (A)
Quadranten: 1A
VOLANTE D62BA - AH62 (N9)
VOLANTE D62BA - AH62 (N9) Ref: D62BA-005
Nummer: 9 (A)
Quadranten: 2A
BOBINA D62BA- AH62 (N11-N12)
BOBINA D62BA- AH62 (N11-N12) Ref: D62BA-006
Nummer: 11, 12 (A)
Quadranten: 2B
CAPO MOTOR D62BA -AH62 (N18)
CAPO MOTOR D62BA -AH62 (N18) Ref: D62BA-007
Nummer: 18 (A)
Quadranten: 1B
PROTECTOR TERMICO CAPO D62BA -AH62 (N19)
PROTECTOR TERMICO CAPO D62BA -AH62 (N19) Ref: D62BA-008
Nummer: 19 (A)
Quadranten: 1B, 1C
EMBELLECEDOR D62BA - AH62 (N21)
EMBELLECEDOR D62BA - AH62 (N21) Ref: D62BA-009
Nummer: 21 (A)
Quadranten: 1B
PROTECTOR ESCAPE D62BA -AH62 (N23)
PROTECTOR ESCAPE D62BA -AH62 (N23) Ref: D62BA-010
Nummer: 23 (A)
Quadranten: 1C
ESCAPE D62BA-AH62 (N25)
ESCAPE D62BA-AH62 (N25) Ref: D62BA-011
Nummer: 25 (A)
Quadranten: 1B, 2B
JUNTA ESCAPE D62BA-AH62 (N27)
JUNTA ESCAPE D62BA-AH62 (N27) Ref: D62BA-012
Nummer: 27 (A)
Quadranten: 2B
CILINDRO D62BA - AH62 (N27)
CILINDRO D62BA - AH62 (N27) Ref: D62BA-013
Nummer: 28 (A)
Quadranten: 2B
JUNTA CILINDRO D62BA - AH62 (N29)
JUNTA CILINDRO D62BA - AH62 (N29) Ref: D62BA-014
Nummer: 29 (A)
Quadranten: 2B
PISTON COMPLETO D62BA-AH62 (N30-N33)
PISTON COMPLETO D62BA-AH62 (N30-N33) Ref: D62BA-015
Nummer: 30, 31, 32, 33 (A)
Quadranten: 2B
RODAMIENTO BULON D62BA - AH62 (N34)
RODAMIENTO BULON D62BA - AH62 (N34) Ref: D62BA-016
Nummer: 34 (A)
Quadranten: 2B
JUNTA BRIDA - CILINDRO D62BA - AH62 (N35)
JUNTA BRIDA - CILINDRO D62BA - AH62 (N35) Ref: D62BA-017
Nummer: 35 (A)
Quadranten: 2B
BRIDA ADMISION D62BA - AH62 (N36)
BRIDA ADMISION D62BA - AH62 (N36) Ref: D62BA-018
Nummer: 36 (A)
Quadranten: 2B
JUNTA CARBURADOR - BRIDA D62BA - AH62 (N37)
JUNTA CARBURADOR - BRIDA D62BA - AH62 (N37) Ref: D62BA-019
Nummer: 37 (A)
Quadranten: 2B
CARBURADOR D62BA - AH62 (N38)
CARBURADOR D62BA - AH62 (N38) Ref: D62BA-020
Nummer: 38 (A)
Quadranten: 2B
SOPORTE FILTRO AIRE D62BA - AH62 (N39)
SOPORTE FILTRO AIRE D62BA - AH62 (N39) Ref: D62BA-021
Nummer: 39 (A)
Quadranten: 2A, 2B
FILTRO AIRE D62BA - AH62 (N41)
FILTRO AIRE D62BA - AH62 (N41) Ref: D62BA-022
Nummer: 41 (A)
Quadranten: 2A
TAPA FILTRO AIRE D62BA - AH62 (N42)
TAPA FILTRO AIRE D62BA - AH62 (N42) Ref: D62BA-023
Nummer: 42 (A)
Quadranten: 2A
TORNILLO TAPA FILTRO AIRE D62BA -AH62 (N43)
TORNILLO TAPA FILTRO AIRE D62BA -AH62 (N43) Ref: D62BA-024
Nummer: 43 (A)
Quadranten: 2A
CARTER IZQUIERDO D62BA -AH62 (N48)
CARTER IZQUIERDO D62BA -AH62 (N48) Ref: D62BA-025
Nummer: 48 (A)
Quadranten: 2B
CIGÜEÑAL D62BA - AH62 (N51)
CIGÜEÑAL D62BA - AH62 (N51) Ref: D62BA-026
Nummer: 51 (A)
Quadranten: 2B
JUNTA CARTER D62BA - AH62 (N52)
JUNTA CARTER D62BA - AH62 (N52) Ref: D62BA-027
Nummer: 52 (A)
Quadranten: 2B
CARTER DERECHO D62BA -AH62 (N53)
CARTER DERECHO D62BA -AH62 (N53) Ref: D62BA-028
Nummer: 53 (A)
Quadranten: 2B
SOPORTE TRINQUETES D62BA - AH62 (N55)
SOPORTE TRINQUETES D62BA - AH62 (N55) Ref: D62BA-029
Nummer: 55 (A)
Quadranten: 2C
ARRANQUE COMPLETO D62BA - AH62 (N57)
ARRANQUE COMPLETO D62BA - AH62 (N57) Ref: D62BA-030
Nummer: 57 (A)
Quadranten: 3C
PIÑON ARRANQUE FACIL D62BA - AH62 (N59)
PIÑON ARRANQUE FACIL D62BA - AH62 (N59) Ref: D62BA-031
Nummer: 59 (A)
Quadranten: 3C
MUELLE ARRANQUE FACIL D62BA - AH62 (N60)
MUELLE ARRANQUE FACIL D62BA - AH62 (N60) Ref: D62BA-032
Nummer: 60 (A)
Quadranten: 3C
POLEA ARRANQUE D62BA - AH62 (N61)
POLEA ARRANQUE D62BA - AH62 (N61) Ref: D62BA-033
Nummer: 61 (A)
Quadranten: 3C
MUELLE ARRANQUE D62BA - AH62 (N62)
MUELLE ARRANQUE D62BA - AH62 (N62) Ref: D62BA-034
Nummer: 62 (A)
Quadranten: 3C
DEPÓSITO GASOLINA D62BA - AH62 (N68)
DEPÓSITO GASOLINA D62BA - AH62 (N68) Ref: D62BA-035
Nummer: 68 (A)
Quadranten: 2B, 3B
TAPÓN GASOLINA D62BA - AH62 (N69)
TAPÓN GASOLINA D62BA - AH62 (N69) Ref: D62BA-036
Nummer: 69 (A)
Quadranten: 3B
GOMA PASATUBOS D62BA - AH62 (N70-N74)
GOMA PASATUBOS D62BA - AH62 (N70-N74) Ref: D62BA-037
Nummer: 70, 71, 72, 73, 74 (A)
Quadranten: 2B, 3B
PROTECTOR DEPÓSITO D62BA - AH62 (N76)
PROTECTOR DEPÓSITO D62BA - AH62 (N76) Ref: D62BA-038
Nummer: 76 (A)
Quadranten: 3B
SOPORTE CAMPANA D62BA (3)
SOPORTE CAMPANA D62BA (3) Ref: D62BA-039
Nummer: 3 (B)
Quadranten: 1C
TUBO+EJE TRANSMISIÓN D62BA (8-10)
TUBO+EJE TRANSMISIÓN D62BA (8-10) Ref: D62BA-040
Nummer: 8, 9, 10 (B)
Quadranten: 2B, 3B
ASIENTO AMORTIGUADOR D62BA (12)
ASIENTO AMORTIGUADOR D62BA (12) Ref: D62BA-041
Nummer: 12 (B)
Quadranten: 2B, 3B
AMORTIGUADOR D62BA (13)
AMORTIGUADOR D62BA (13) Ref: D62BA-042
Nummer: 13 (B)
Quadranten: 2B
TAPA CARENADO D62BA (14)
TAPA CARENADO D62BA (14) Ref: D62BA-043
Nummer: 24 (B)
Quadranten: 2B
TOPE BARRA D62BA (16)
TOPE BARRA D62BA (16) Ref: D62BA-044
Nummer: 16 (B)
Quadranten: 2B
PLATINA FIJACIÓN D62BA (18)
PLATINA FIJACIÓN D62BA (18) Ref: D62BA-045
Nummer: 18 (B)
Quadranten: 2B
SOPORTE CARENADO D62BA (19)
SOPORTE CARENADO D62BA (19) Ref: D62BA-046
Nummer: 19 (B)
Quadranten: 2B
PLATINA ENGANCHE ARNÉS D62BA (20)
PLATINA ENGANCHE ARNÉS D62BA (20) Ref: D62BA-047
Nummer: 20 (B)
Quadranten: 2B
CARENADO D62BA (22)
CARENADO D62BA (22) Ref: D62BA-048
Nummer: 22 (B)
Quadranten: 2B
PASADOR SOPORTE MANILLAR 3X20 D62BA (24)
PASADOR SOPORTE MANILLAR 3X20 D62BA (24) Ref: D62BA-049
Nummer: 24 (B)
Quadranten: 2B
MANILLAR D62BA (25)
MANILLAR D62BA (25) Ref: D62BA-050
Nummer: 25 (B)
Quadranten: 1B
MANDO ACELERADOR D62BA (26)
MANDO ACELERADOR D62BA (26) Ref: D62BA-051
Nummer: 26 (B)
Quadranten: 1B
POMO SOPORTE MANILLAR D62BA (27)
POMO SOPORTE MANILLAR D62BA (27) Ref: D62BA-052
Nummer: 27 (B)
Quadranten: 1B
SOPORTE MANILLAR SUPERIOR D62BA (28)
SOPORTE MANILLAR SUPERIOR D62BA (28) Ref: D62BA-053
Nummer: 28, 30 (B)
Quadranten: 1B, 2B
SOPORTE MANILLAR INTERMREDIO D62BA (29)
SOPORTE MANILLAR INTERMREDIO D62BA (29) Ref: D62BA-054
Nummer: 29 (B)
Quadranten: 1B
SOPORTE MANILLAR INFERIOR D62BA (30)
SOPORTE MANILLAR INFERIOR D62BA (30) Ref: D62BA-055
Nummer: 30 (B)
Quadranten: 2B
CHAPA PROTECTOR NYLON D62BA (33)
CHAPA PROTECTOR NYLON D62BA (33) Ref: D62BA-056
Nummer: 33 (B)
Quadranten: 2A
PROTECTOR NYLON D62BA (34)
PROTECTOR NYLON D62BA (34) Ref: D62BA-057
Nummer: 34 (B)
Quadranten: 2A, 3A, 3B
CODO COMPLETO D62BA (35)
CODO COMPLETO D62BA (35) Ref: D62BA-058
Nummer: 35 (B)
Quadranten: 2A, 3A
MOTOR D62BA - AH62 (1)
MOTOR D62BA - AH62 (1) Ref: D62BA-MOTOR
Nummer: 1 (B)
Quadranten: 1C
