Vista explodida MC509

[MC509] MOTOAZADA ANOVA 7 C.V - CUCHILLAS GRANDES ( APORCADOR + RUEDAS ) - MARCHAS 3+1

Instruções

Selecione um quadrante na vista explodida para exibir as peças naquela área. Você pode ampliar para a vista explodida.

Ref: MC509 - POWER TILLER ANOVA 7 HP - LARGA LÂMINAS ( TILLER + WHEELS ) - 3+1 GEARS

Ver as peças
A
B
C
1
2
3

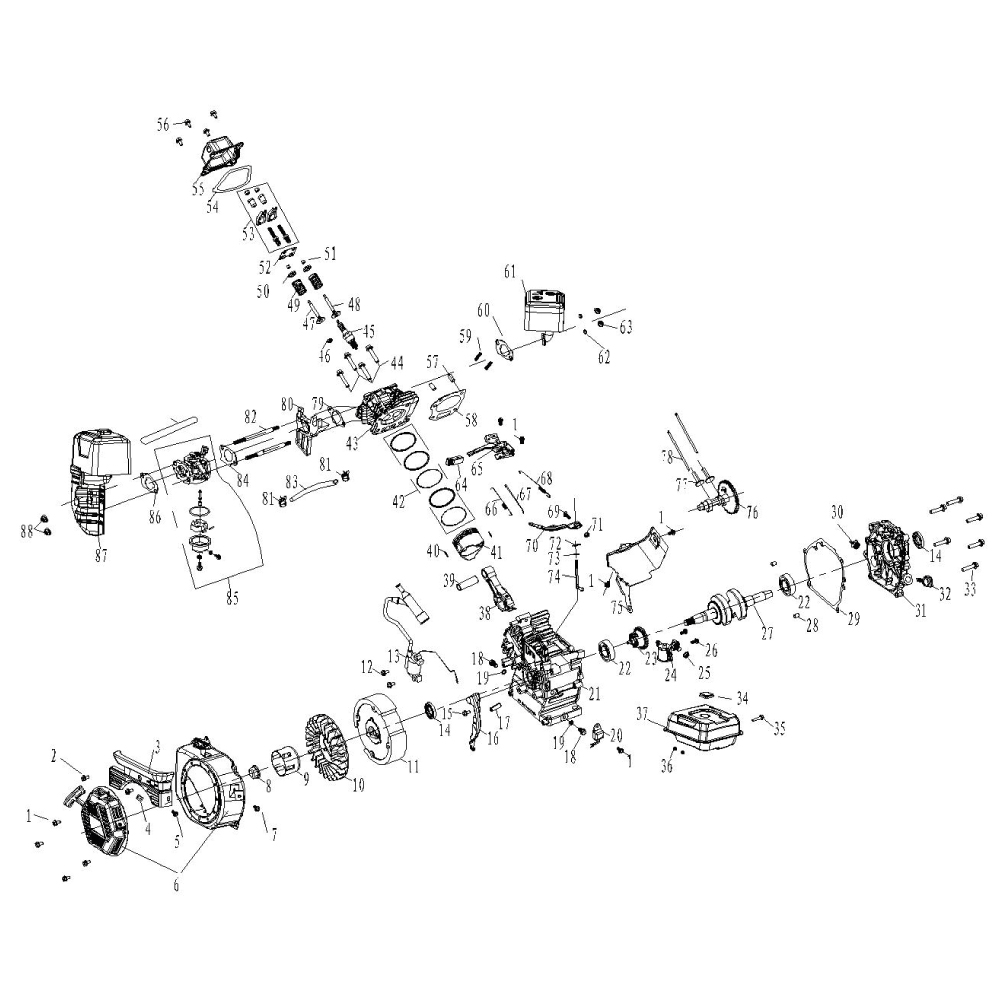

Parte A

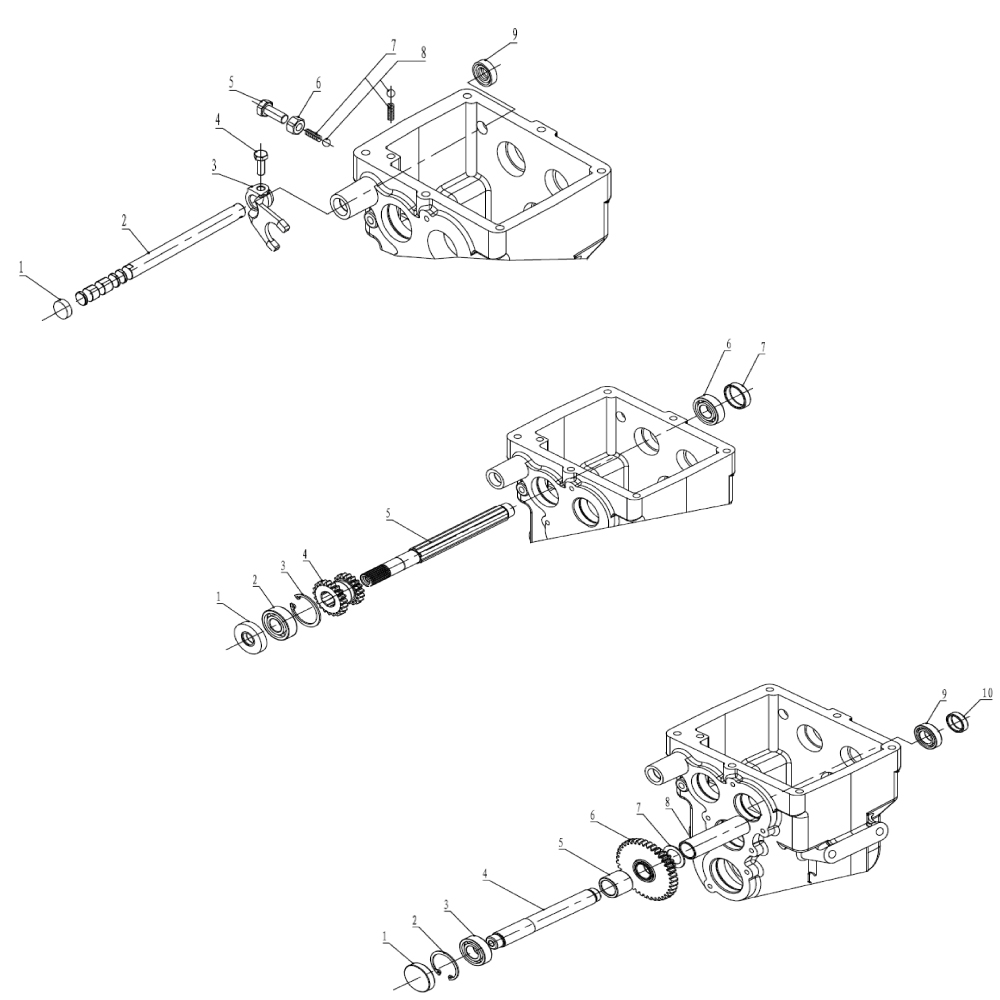

Parte B

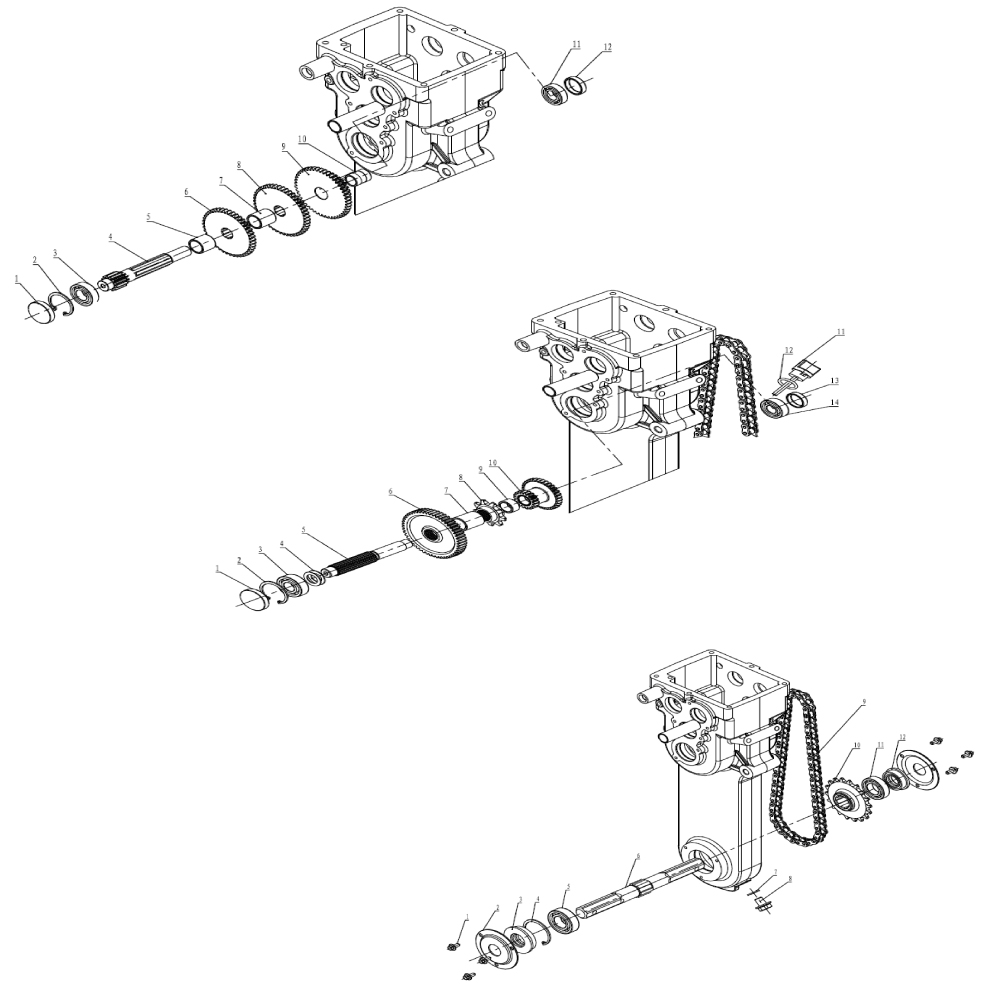

Parte C

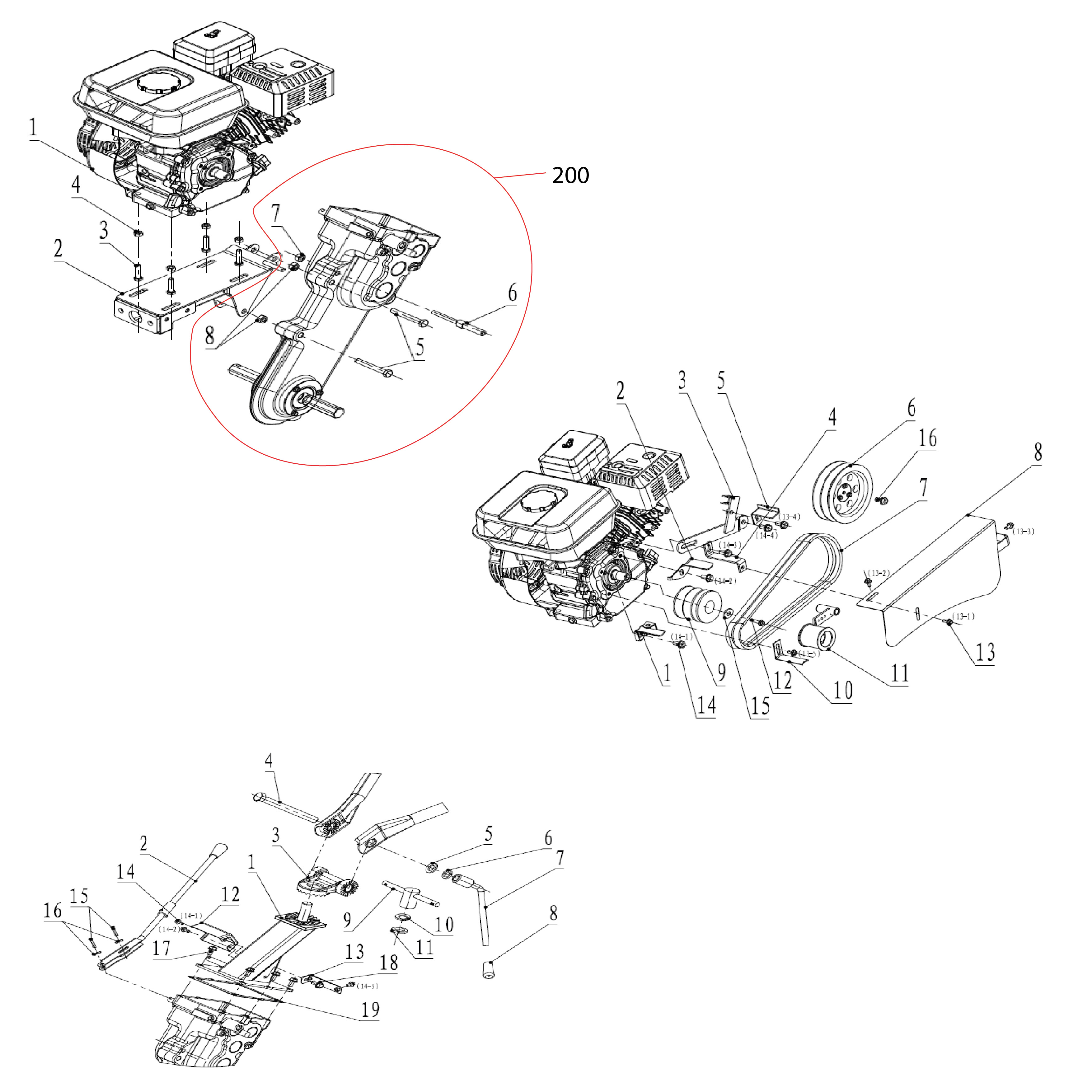

Parte D

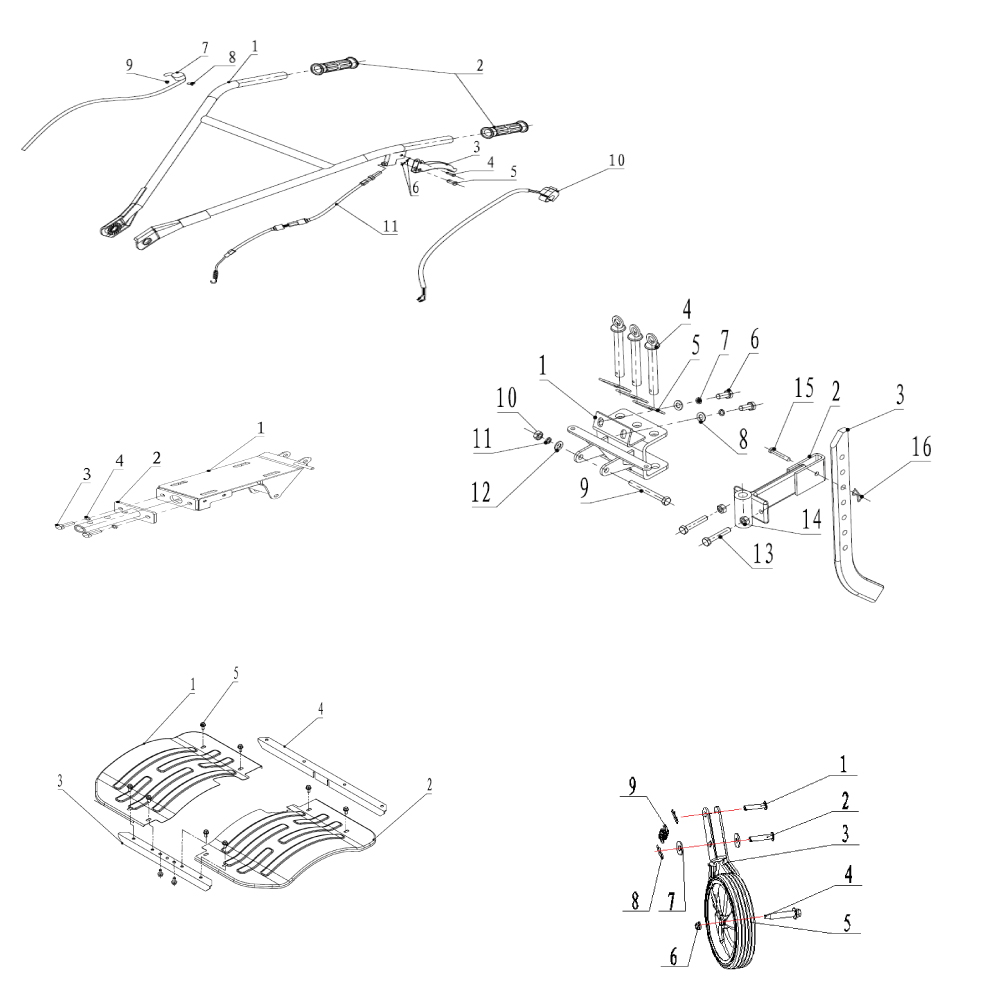

Parte E

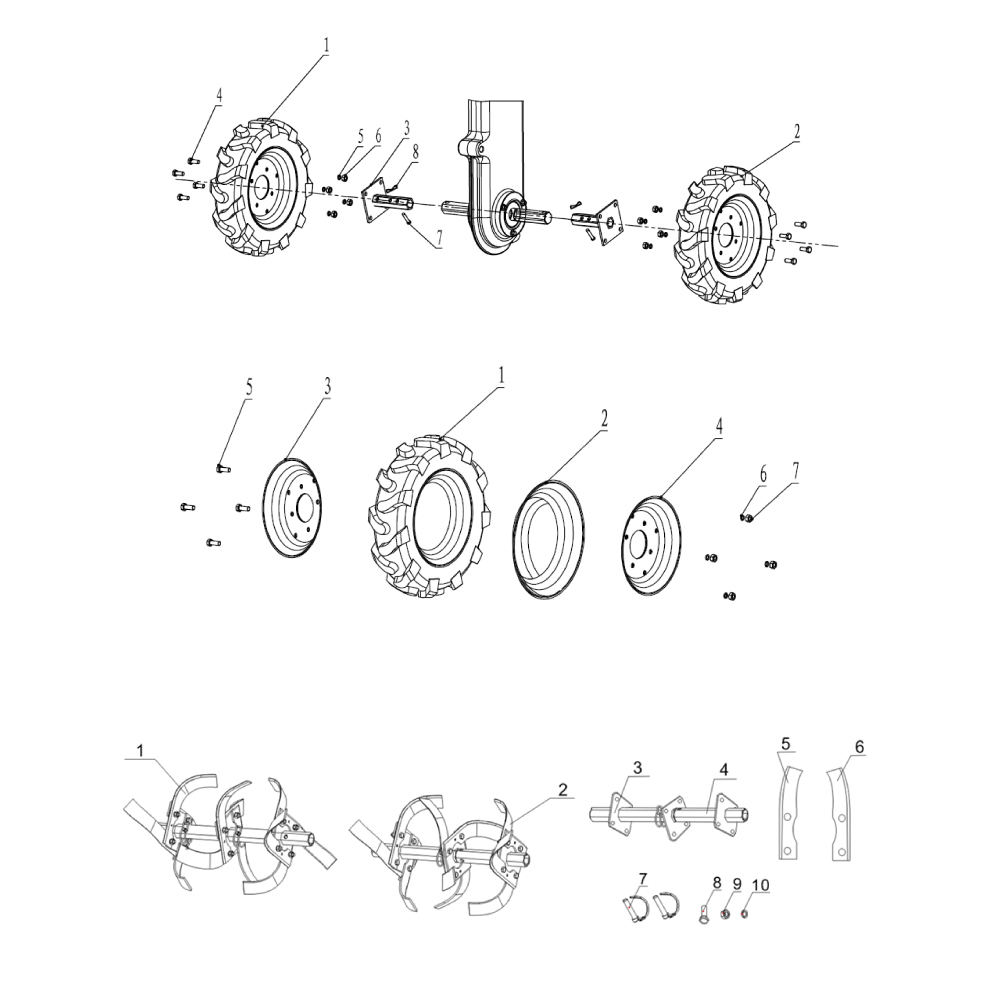

Parte F
TRANSMISION COMPLETA MC509
TRANSMISION COMPLETA MC509 Ref: MC509-001
Número: 200 (D)
Quadrantes: 1A, 1B, 2A
FICHA 16X6 MC509 (B1)
FICHA 16X6 MC509 (B1) Ref: MC509-002
Número: 1 (B)
Quadrantes: 1A
EJE HORQUILLA SELECTOR MC509 (B2)
EJE HORQUILLA SELECTOR MC509 (B2) Ref: MC509-003
Número: 2 (B)
Quadrantes: 1A
HORQUILLA SELECTOR MC509 (B3)
HORQUILLA SELECTOR MC509 (B3) Ref: MC509-004
Número: 3 (B)
Quadrantes: 1A
MUELLE BOLA EJE SELECTOR MC509 (B7)
MUELLE BOLA EJE SELECTOR MC509 (B7) Ref: MC509-005
Número: 7 (B)
Quadrantes: 1A, 1B
BOLA EJE SELECTOR MC509 (B8)
BOLA EJE SELECTOR MC509 (B8) Ref: MC509-006
Número: 8 (B)
Quadrantes: 1A, 1B
RETEN EJE SELECTOR 12X22X6 MC509 (B9)
RETEN EJE SELECTOR 12X22X6 MC509 (B9) Ref: MC509-007
Número: 9 (B)
Quadrantes: 1B
RETEN EJE PIÑON DOBLE 15X35X7 MC509 (C1)
RETEN EJE PIÑON DOBLE 15X35X7 MC509 (C1) Ref: MC509-008
Número: 1 (B)
Quadrantes: 2A
PRESILLA CIRCLIP DE INTERIOR Ø35 MC509 (C3, E2)
PRESILLA CIRCLIP DE INTERIOR Ø35 MC509 (C3, E2) Ref: MC509-009
Número: 3 (B), 2 (C)
Quadrantes: 1A, 2A
PIÑON DOBLE MC509 (C4)
PIÑON DOBLE MC509 (C4) Ref: MC509-010
Número: 4 (B)
Quadrantes: 2A, 2B
EJE PRIMARIO MC509 (C5)
EJE PRIMARIO MC509 (C5) Ref: MC509-011
Número: 5 (B)
Quadrantes: 2B
TAMPÃO DE ÓLEO 28X6 MC509 (C7, E12, F13)
TAMPÃO DE ÓLEO 28X6 MC509 (C7, E12, F13) Ref: MC509-012
Número: 7 (B), 12 (C), 13 (C)
Quadrantes: 1B, 2C, 2C
TAMPÃO DE ÓLEO 35X6 MC509 (E1)
TAMPÃO DE ÓLEO 35X6 MC509 (E1) Ref: MC509-013
Número: 1 (C)
Quadrantes: 1A
EJE PIÑON MARCHA ATRAS MC509 (D4)
EJE PIÑON MARCHA ATRAS MC509 (D4) Ref: MC509-014
Número: 4 (B)
Quadrantes: 3B
PIÑON MARCHA ATRÁS MC509 (D6)
PIÑON MARCHA ATRÁS MC509 (D6) Ref: MC509-015
Número: 6 (B)
Quadrantes: 3B
ARANDELA 17,5X26X1 MC509 (D7, F4)
ARANDELA 17,5X26X1 MC509 (D7, F4) Ref: MC509-016
Número: 7 (B), 4 (C)
Quadrantes: 3B, 3C
CASQUILLO 18X23X65 MC509 (E5)
CASQUILLO 18X23X65 MC509 (E5) Ref: MC509-017
Número: 5 (C)
Quadrantes: 1A
RODAMIENTO 6002 EJE MARCHA ATRÁS MC509 (D9)
RODAMIENTO 6002 EJE MARCHA ATRÁS MC509 (D9) Ref: MC509-018
Número: 9 (B)
Quadrantes: 3C
TAMPÃO DE ÓLEO 40X7 MC509 (F1)
TAMPÃO DE ÓLEO 40X7 MC509 (F1) Ref: MC509-019
Número: 1 (C)
Quadrantes: 2A
PRESILLA CIRCLIP DE INTERIOR Ø40 MC509 (F2)
PRESILLA CIRCLIP DE INTERIOR Ø40 MC509 (F2) Ref: MC509-020
Número: 2 (C)
Quadrantes: 2A
EJE SECUNDARIO MARCHAS MC509 (E4)
EJE SECUNDARIO MARCHAS MC509 (E4) Ref: MC509-021
Número: 4 (C)
Quadrantes: 1A
CASQUILLO 18X23X20 MC509 (E5, E7)
CASQUILLO 18X23X20 MC509 (E5, E7) Ref: MC509-022
Número: 5 (C), 7(C)
Quadrantes: 1A
PIÑON TERCERA MARCHA MC509 (E6)
PIÑON TERCERA MARCHA MC509 (E6) Ref: MC509-023
Número: 6 (C)
Quadrantes: 1A
PIÑON SEGUNDA MARCHA MC509 (E8)
PIÑON SEGUNDA MARCHA MC509 (E8) Ref: MC509-024
Número: 8 (C)
Quadrantes: 1A
PIÑON TERCERA MARCHA MC509 (E9)
PIÑON TERCERA MARCHA MC509 (E9) Ref: MC509-025
Número: 9 (C)
Quadrantes: 1A, 1B
CASQUILLO PIÑON 3º MARCHA 15X20X20,8 MC509 (E10)
CASQUILLO PIÑON 3º MARCHA 15X20X20,8 MC509 (E10) Ref: MC509-026
Número: 10 (C)
Quadrantes: 1A, 1B
ARANDELA 17X26,8X2 MC509 (D7, F4)
ARANDELA 17X26,8X2 MC509 (D7, F4) Ref: MC509-027
Número: 7 (B), 4 (C)
Quadrantes: 2A, 3B, 3C
EJE SALIDA MC509 (F5)
EJE SALIDA MC509 (F5) Ref: MC509-028
Número: 5 (C)
Quadrantes: 2A, 2B
PIÑON EJE SALIDA MC509 (F6)
PIÑON EJE SALIDA MC509 (F6) Ref: MC509-029
Número: 6 (C)
Quadrantes: 2B
CASQUILLO 20X25,5X18,5 MC509 (F7)
CASQUILLO 20X25,5X18,5 MC509 (F7) Ref: MC509-030
Número: 7 (C)
Quadrantes: 2B
PIÑON DOBLE EJE SALIDA MC509 (F10)
PIÑON DOBLE EJE SALIDA MC509 (F10) Ref: MC509-031
Número: 10 (C)
Quadrantes: 2B
TAMPA DE ENCHIMENTO DE ÓLEO DE TRANSMISSÃO MC509 (F11)
TAMPA DE ENCHIMENTO DE ÓLEO DE TRANSMISSÃO MC509 (F11) Ref: MC509-032
Número: 11 (C)
Quadrantes: 2C
JUNTA TORICA CALA ACEITE 20X3 MC509 (F12)
JUNTA TORICA CALA ACEITE 20X3 MC509 (F12) Ref: MC509-033
Número: 12 (C)
Quadrantes: 2C
TAPA RETEN EJE FRESAS MC509 (G2)
TAPA RETEN EJE FRESAS MC509 (G2) Ref: MC509-034
Número: 2 (C)
Quadrantes: 3B
VEDAÇÃO DO VEIO FRESA ESQUERDA 25X52X13 MC509 (G3) MC507 - MC500
VEDAÇÃO DO VEIO FRESA ESQUERDA 25X52X13 MC509 (G3) MC507 - MC500 Ref: MC509-035
Número: 3 (C)
Quadrantes: 3B
PRESILLA CIRCLIP DE INTERIOR Ø52 MC509 (G4)
PRESILLA CIRCLIP DE INTERIOR Ø52 MC509 (G4) Ref: MC509-036
Número: 4 (C)
Quadrantes: 3B
EJE FRESAS MC509 (G6)
EJE FRESAS MC509 (G6) Ref: MC509-037
Número: 6 (C)
Quadrantes: 3B
TRANSMISSÃO DO BUJÃO DE DRENAGEM DE ÓLEO MC509 (G7)
TRANSMISSÃO DO BUJÃO DE DRENAGEM DE ÓLEO MC509 (G7) Ref: MC509-038
Número: 7 (C)
Quadrantes: 3C
BUJÃO DE DRENAGEM DE ÓLEO DE TRANSMISSÃO MC509 (G8)
BUJÃO DE DRENAGEM DE ÓLEO DE TRANSMISSÃO MC509 (G8) Ref: MC509-039
Número: 8 (C)
Quadrantes: 3C
PIÑON EJE FRESAS MC509 (G10)
PIÑON EJE FRESAS MC509 (G10) Ref: MC509-040
Número: 10 (C)
Quadrantes: 3C
RETÉN EJE FRESAS DRCH 25X41X9,5 MC509 (G12)
RETÉN EJE FRESAS DRCH 25X41X9,5 MC509 (G12) Ref: MC509-041
Número: 12 (C)
Quadrantes: 3C
CHAPA GUIA CORREA MOTOR MC509 (I10)
CHAPA GUIA CORREA MOTOR MC509 (I10) Ref: MC509-042
Número: 10 (D)
Quadrantes: 2C
CHAPA GUIA CORREA MOTOR MC509 (I2)
CHAPA GUIA CORREA MOTOR MC509 (I2) Ref: MC509-043
Número: 2 (D)
Quadrantes: 2B
SOPORTE TAPA CORREA MC509 (I3)
SOPORTE TAPA CORREA MC509 (I3) Ref: MC509-044
Número: 3 (D)
Quadrantes: 2B, 2C
SOPORTE TAPA CORREA MC509 (I4)
SOPORTE TAPA CORREA MC509 (I4) Ref: MC509-045
Número: 4 (D)
Quadrantes: 2B, 2C
CHAPA GUIA CORREA MOTOR MC509 (I5)
CHAPA GUIA CORREA MOTOR MC509 (I5) Ref: MC509-046
Número: 5 (D)
Quadrantes: 2C
POLEA CAJA TRANSMISION MC509 (I6)
POLEA CAJA TRANSMISION MC509 (I6) Ref: MC509-047
Número: 6 (D)
Quadrantes: 2C
CORREA 17X940Li MC509 (I7)
CORREA 17X940Li MC509 (I7) Ref: MC509-048
Número: 7 (D)
Quadrantes: 2C
TAPA CORREAS MC509 (I8)
TAPA CORREAS MC509 (I8) Ref: MC509-049
Número: 8 (D)
Quadrantes: 2C
POLEA MOTOR DOBLE Ø85 MC509 (I9)
POLEA MOTOR DOBLE Ø85 MC509 (I9) Ref: MC509-050
Número: 9 (D)
Quadrantes: 2B
CHAPA GUIA INFERIOR CORREA MOTOR MC509 (I1)
CHAPA GUIA INFERIOR CORREA MOTOR MC509 (I1) Ref: MC509-051
Número: 1 (D)
Quadrantes: 2B
POLEA TENSORA 45,4X44 MC509 (I11)
POLEA TENSORA 45,4X44 MC509 (I11) Ref: MC509-052
Número: 11 (D)
Quadrantes: 2C
ARANDELA TORNILLO POLEA MOTOR 8X28X2 MC509 (I15)
ARANDELA TORNILLO POLEA MOTOR 8X28X2 MC509 (I15) Ref: MC509-053
Número: 15 (D)
Quadrantes: 2C
TORNILLO POLEA MOTOR 5/16-24X25 MC509 (I12)
TORNILLO POLEA MOTOR 5/16-24X25 MC509 (I12) Ref: MC509-054
Número: 12 (D)
Quadrantes: 2C
TORNILLO POLEA TRANSMISION M8X20 MC509 (I16)
TORNILLO POLEA TRANSMISION M8X20 MC509 (I16) Ref: MC509-055
Número: 16 (D)
Quadrantes: 2C
COLUMNA SOPORTE MANILLAR MC509 (J1)
COLUMNA SOPORTE MANILLAR MC509 (J1) Ref: MC509-056
Número: 1 (D)
Quadrantes: 3A
PALANCA CAMBIO MARCHAS MC509 (J2)
PALANCA CAMBIO MARCHAS MC509 (J2) Ref: MC509-057
Número: 2 (D)
Quadrantes: 3A
SOPORTE GIRATORIO MANILLAR MC509 (J3)
SOPORTE GIRATORIO MANILLAR MC509 (J3) Ref: MC509-058
Número: 3 (D)
Quadrantes: 3A
TUERCA PALANCA MANILLAR MC509 (J7)
TUERCA PALANCA MANILLAR MC509 (J7) Ref: MC509-059
Número: 7 (D)
Quadrantes: 3B
POMO DE GOMA PALANCA MANILLAR MC509 (J8)
POMO DE GOMA PALANCA MANILLAR MC509 (J8) Ref: MC509-060
Número: 8 (D)
Quadrantes: 3B
ARANDELA DE PRESION TUERCA EJE SOPORTE GIRATORIO MANILLAR MC509 (J10)
ARANDELA DE PRESION TUERCA EJE SOPORTE GIRATORIO MANILLAR MC509 (J10) Ref: MC509-061
Número: 10 (D)
Quadrantes: 3B
GUIA PALANCA CAMBIO MARCHAS MC509 (J12)
GUIA PALANCA CAMBIO MARCHAS MC509 (J12) Ref: MC509-062
Número: 12 (D)
Quadrantes: 3A
JUNTA CAJA TRANSMISION MC509 (J19)
JUNTA CAJA TRANSMISION MC509 (J19) Ref: MC509-063
Número: 19 (D)
Quadrantes: 3A, 3B
MANILLAR MC509 (K1)
MANILLAR MC509 (K1) Ref: MC509-064
Número: 1 (E)
Quadrantes: 1A, 1B
MANETA GOMA MANILLAR, PUÑO MC509 (K2)
MANETA GOMA MANILLAR, PUÑO MC509 (K2) Ref: MC509-065
Número: 2 (E)
Quadrantes: 1A, 1B
MANETA EMBRAGUE MC509 (K3)
MANETA EMBRAGUE MC509 (K3) Ref: MC509-066
Número: 3 (E)
Quadrantes: 1B
CABLE ACELERADOR MC509 (K7)
CABLE ACELERADOR MC509 (K7) Ref: MC509-067
Número: 7 (E)
Quadrantes: 1A
CABLE EMBRAGUE MC509 MC509 (K11)
CABLE EMBRAGUE MC509 MC509 (K11) Ref: MC509-068
Número: 11 (E)
Quadrantes: 1A, 1B
SOPORTE EJE APEROS MC509 (L1)
SOPORTE EJE APEROS MC509 (L1) Ref: MC509-069
Número: 1 (E)
Quadrantes: 2B
EJE CONECTOR APEROS MC509 (L2)
EJE CONECTOR APEROS MC509 (L2) Ref: MC509-070
Número: 2 (E)
Quadrantes: 2C
EJE GUIA PROFUNDIDAD MC509 (L3)
EJE GUIA PROFUNDIDAD MC509 (L3) Ref: MC509-071
Número: 3 (E)
Quadrantes: 2C
PASADOR ENGANCHE APEROS MC509 (L4)
PASADOR ENGANCHE APEROS MC509 (L4) Ref: MC509-072
Número: 4 (E)
Quadrantes: 1C, 2B
ALETA DERECHA MC509 (M1)
ALETA DERECHA MC509 (M1) Ref: MC509-073
Número: 1 (E)
Quadrantes: 3A
ALETA IZQUIERDA MC509 (M2)
ALETA IZQUIERDA MC509 (M2) Ref: MC509-074
Número: 2 (E)
Quadrantes: 3A, 3B
SOPORTE TRASERO ALETAS MC509 (M4)
SOPORTE TRASERO ALETAS MC509 (M4) Ref: MC509-075
Número: 4 (E)
Quadrantes: 3A, 3B
SOPORTE MOTOR MC509 (H2)
SOPORTE MOTOR MC509 (H2) Ref: MC509-076
Número: 2 (D)
Quadrantes: 1A
PASADOR PIN 8X45 MC509 (O1, P7)
PASADOR PIN 8X45 MC509 (O1, P7) Ref: MC509-077
Número: 1 (E), 7 (F)
Quadrantes: 1B, 3C
PASADOR PIN 8X50 MC509 (O2)
PASADOR PIN 8X50 MC509 (O2) Ref: MC509-078
Número: 2 (E)
Quadrantes: 3C
SOPORTE RUEDA DELANTERA MC509 (O3)
SOPORTE RUEDA DELANTERA MC509 (O3) Ref: MC509-079
Número: 3 (E)
Quadrantes: 3C
TORNILLO RUEDA DELANTERA M8X12 MC509 (O4)
TORNILLO RUEDA DELANTERA M8X12 MC509 (O4) Ref: MC509-080
Número: 4 (E)
Quadrantes: 3C
RUEDA DELANTERA MC509 (O5)
RUEDA DELANTERA MC509 (O5) Ref: MC509-081
Número: 5 (E)
Quadrantes: 3C
TUERCA RUEDA DELANTERA M8 MC509 (O6)
TUERCA RUEDA DELANTERA M8 MC509 (O6) Ref: MC509-082
Número: 6 (E)
Quadrantes: 3C
MUELLE SOPORTE RUEDA DELANTERA MC509 (O9)
MUELLE SOPORTE RUEDA DELANTERA MC509 (O9) Ref: MC509-083
Número: 9 (E)
Quadrantes: 3B
RUEDA COMPETA DERECHA 4.00-8 MC509 (P1)
RUEDA COMPETA DERECHA 4.00-8 MC509 (P1) Ref: MC509-084
Número: 1 (F)
Quadrantes: 1A
RUEDA COMPETA IZQUIERDA 4.00-8 MC509 (P2)
RUEDA COMPETA IZQUIERDA 4.00-8 MC509 (P2) Ref: MC509-085
Número: 2 (F)
Quadrantes: 1C
EJE RUEDA MC509 (P3)
EJE RUEDA MC509 (P3) Ref: MC509-086
Número: 3 (F)
Quadrantes: 1B
NEUMATICO 4.00-8 MC509 (Q1)
NEUMATICO 4.00-8 MC509 (Q1) Ref: MC509-087
Número: 1 (F)
Quadrantes: 2B
CAMARA 4.00-8 MC509 (Q2)
CAMARA 4.00-8 MC509 (Q2) Ref: MC509-088
Número: 2 (F)
Quadrantes: 2B
LLANTA METALICA INTERIOR MC509 (Q3)
LLANTA METALICA INTERIOR MC509 (Q3) Ref: MC509-089
Número: 3 (F)
Quadrantes: 2A
LLANTA METALICA EXTERIOR MC509 (Q4)
LLANTA METALICA EXTERIOR MC509 (Q4) Ref: MC509-090
Número: 4 (F)
Quadrantes: 2B, 2C
JUEGO CUCHILLAS IZQUIERDA MC509 (R1)
JUEGO CUCHILLAS IZQUIERDA MC509 (R1) Ref: MC509-091
Número: 1 (F)
Quadrantes: 3A
JUEGO CUCHILLAS DERECHA MC509 (R2)
JUEGO CUCHILLAS DERECHA MC509 (R2) Ref: MC509-092
Número: 2 (F)
Quadrantes: 3B
EJE PRIMARIO CUCHILAS, FRESAS MC509 (R3)
EJE PRIMARIO CUCHILAS, FRESAS MC509 (R3) Ref: MC509-093
Número: 3 (F)
Quadrantes: 3B
EJE SECUNDARIO CUCHILAS, FRESAS MC509 (R4)
EJE SECUNDARIO CUCHILAS, FRESAS MC509 (R4) Ref: MC509-094
Número: 4 (F)
Quadrantes: 3C
CUCHILLA IZQUIERDA MC509 (R5)
CUCHILLA IZQUIERDA MC509 (R5) Ref: MC509-095
Número: 5 (F)
Quadrantes: 3C
CUCHILLA DERECHA MC509 (R6)
CUCHILLA DERECHA MC509 (R6) Ref: MC509-096
Número: 6 (F)
Quadrantes: 3C
PASADOR EJE CUCHILLAS 8X45 MC509 (R7)
PASADOR EJE CUCHILLAS 8X45 MC509 (R7) Ref: MC509-097
Número: 7 (F)
Quadrantes: 3B
PASADOR TIPO B 2X9X38 MC509 (O8, P8)
PASADOR TIPO B 2X9X38 MC509 (O8, P8) Ref: MC509-098
Número: 8 (E), 8 (F)
Quadrantes: 1B, 3B
JUEGO CUCHILLAS COMPLETO MC509 - AMBOS LADOS
JUEGO CUCHILLAS COMPLETO MC509 - AMBOS LADOS Ref: MC509-099
Número: 1 (F), 2 (F)
Quadrantes: 3A, 3B
ARRANQUE MANUAL COMPLETO CON ENVOLVENTE MC509 (6)
ARRANQUE MANUAL COMPLETO CON ENVOLVENTE MC509 (6) Ref: MC509-M001
Número: 6 (A)
Quadrantes: 3A
VASO DE ARRANQUE MC509 (9)
VASO DE ARRANQUE MC509 (9) Ref: MC509-M002
Número: 9 (A)
Quadrantes: 3A
VENTILADOR REFRIGERACION MC509 (10)
VENTILADOR REFRIGERACION MC509 (10) Ref: MC509-M003
Número: 10 (A)
Quadrantes: 3A, 3B
VOLANTE MAGNÉTICO MC509 (11)
VOLANTE MAGNÉTICO MC509 (11) Ref: MC509-M004
Número: 11 (A)
Quadrantes: 3B
RETÉN CIGÜEÑAL 25X41,25X6 MC509 (14)
RETÉN CIGÜEÑAL 25X41,25X6 MC509 (14) Ref: MC509-M005
Número: 14 (A)
Quadrantes: 3B
CHAPA TAPA ENVOLVENTE MC509 (16)
CHAPA TAPA ENVOLVENTE MC509 (16) Ref: MC509-M006
Número: 16 (A)
Quadrantes: 3B
CILINDRO, CARTER, BLOQUE MOTOR MC509 (16)
CILINDRO, CARTER, BLOQUE MOTOR MC509 (16) Ref: MC509-M007
Número: 21 (A)
Quadrantes: 2B, 3B
CIGÜEÑAL MC509 (27)
CIGÜEÑAL MC509 (27) Ref: MC509-M008
Número: 27 (A)
Quadrantes: 2C
TAPA CARTER BOLQUE MOTOR MC509 (31)
TAPA CARTER BOLQUE MOTOR MC509 (31) Ref: MC509-M009
Número: 31 (A)
Quadrantes: 2C
MUELLE VALVULA MC509 (49)
MUELLE VALVULA MC509 (49) Ref: MC509-M010
Número: 49 (A)
Quadrantes: 1A
TAPA BALANCINES MC509 (55)
TAPA BALANCINES MC509 (55) Ref: MC509-M011
Número: 55 (A)
Quadrantes: 1A
ESPARRAGO ESCAPE M8X34 MC509 (59)
ESPARRAGO ESCAPE M8X34 MC509 (59) Ref: MC509-M012
Número: 59 (A)
Quadrantes: 2B
JUNTA ESCAPE MC509 (60)
JUNTA ESCAPE MC509 (60) Ref: MC509-M013
Número: 60 (A)
Quadrantes: 1B, 2B
ESCAPE MC509 (61)
ESCAPE MC509 (61) Ref: MC509-M014
Número: 61 (A)
Quadrantes: 1B
PALANCA MANDO ACELERADOR MC509 (64-65)
PALANCA MANDO ACELERADOR MC509 (64-65) Ref: MC509-M015
Número: 64-65 (A)
Quadrantes: 2B
VARILLA ACELERACION MC509 (67)
VARILLA ACELERACION MC509 (67) Ref: MC509-M016
Número: 67 (A)
Quadrantes: 2B
CHAPA PROTECTOR CILINDRO MC509 (75)
CHAPA PROTECTOR CILINDRO MC509 (75) Ref: MC509-M017
Número: 75 (A)
Quadrantes: 2B
ARBOL DE LEVAS MC509 (76)
ARBOL DE LEVAS MC509 (76) Ref: MC509-M018
Número: 76 (A)
Quadrantes: 2C
VARILLA EMPUJE VALVULA MC509 (78)
VARILLA EMPUJE VALVULA MC509 (78) Ref: MC509-M019
Número: 78 (A)
Quadrantes: 2C
ESPARRAGO ADMISION, CARBURADOR, FILTRO AIRE M6X113 MC509 (82)
ESPARRAGO ADMISION, CARBURADOR, FILTRO AIRE M6X113 MC509 (82) Ref: MC509-M020
Número: 82 (A)
Quadrantes: 2A
JUNTA CARBURADOR FILTRO MC509 (86)
JUNTA CARBURADOR FILTRO MC509 (86) Ref: MC509-M021
Número: 86 (A)
Quadrantes: 2A
FILTRO DE AIRE COMPLETO MC509 (87)
FILTRO DE AIRE COMPLETO MC509 (87) Ref: MC509-M022
Número: 87 (A)
Quadrantes: 2A

Download vista explodida

Despiece MC509
