Vista explodida TC98LH

[TC98LH] TRACTOR CORTACESPED ANOVA 98CM - LONCIN 432cc HYDROSTATIC - SAÍDA LATERAL

Instruções

Selecione um quadrante na vista explodida para exibir as peças naquela área. Você pode ampliar para a vista explodida.

Ref: TC98LH - TRACTOR CORTACESPED ANOVA 98CM - LONCIN 432cc HYDROSTATIC - SAÍDA LATERAL

Ver as peças
A
B
C
1
2
3

Parte A

Parte B

Parte C

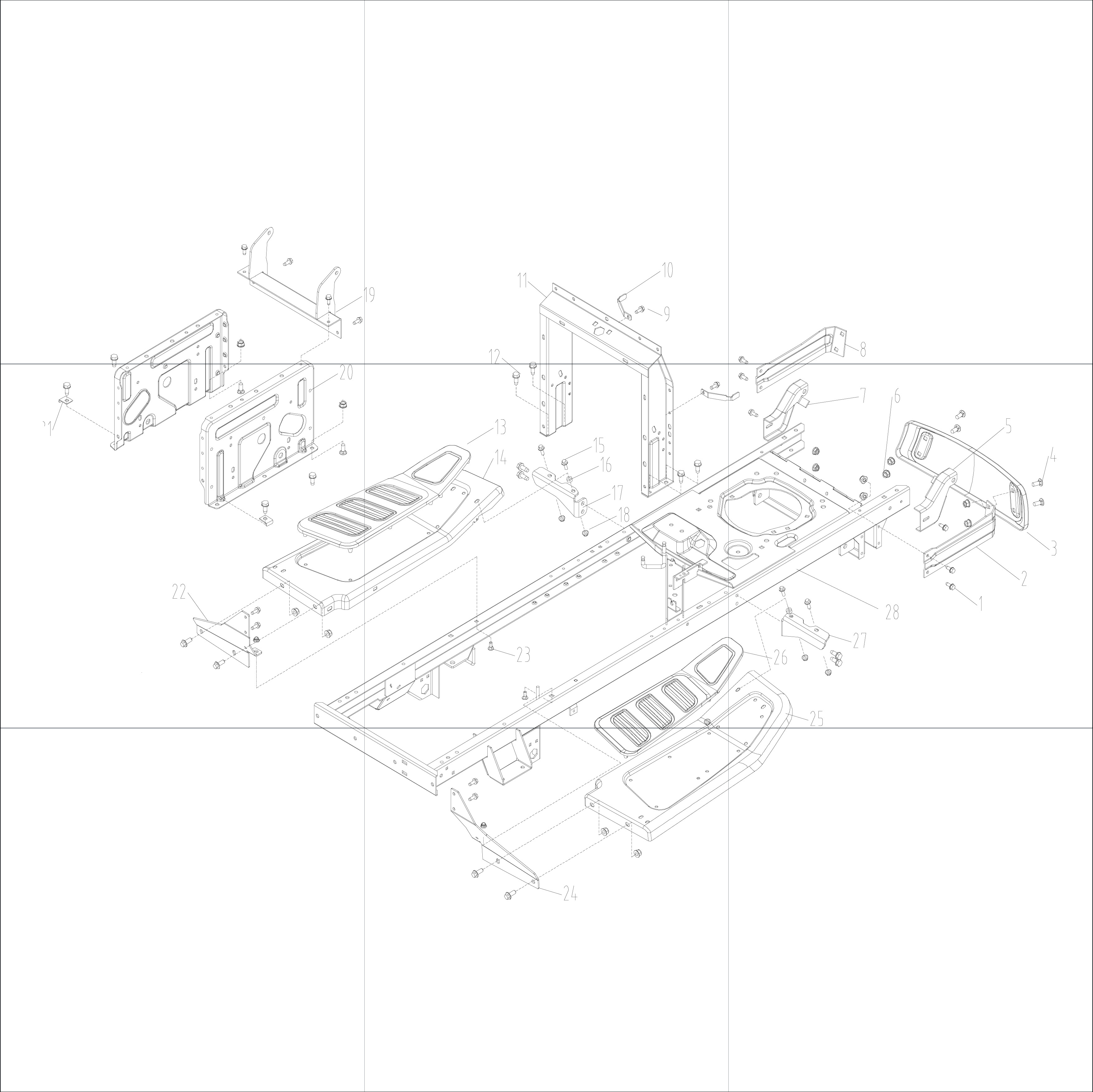

Parte D

Parte E

Parte F

Parte G

Parte H

Parte I

Parte J

Parte K

Parte L

Parte M (Motor)

Parte N (Motor)

Parte Ñ (Motor)

Parte O (Motor)

Parte P (Motor)

Parte Q (Motor)

Parte R (Motor)

Parte S (Motor)

Parte T (Motor)

Parte U (Motor)

Parte V (Motor)

Parte W (Motor)

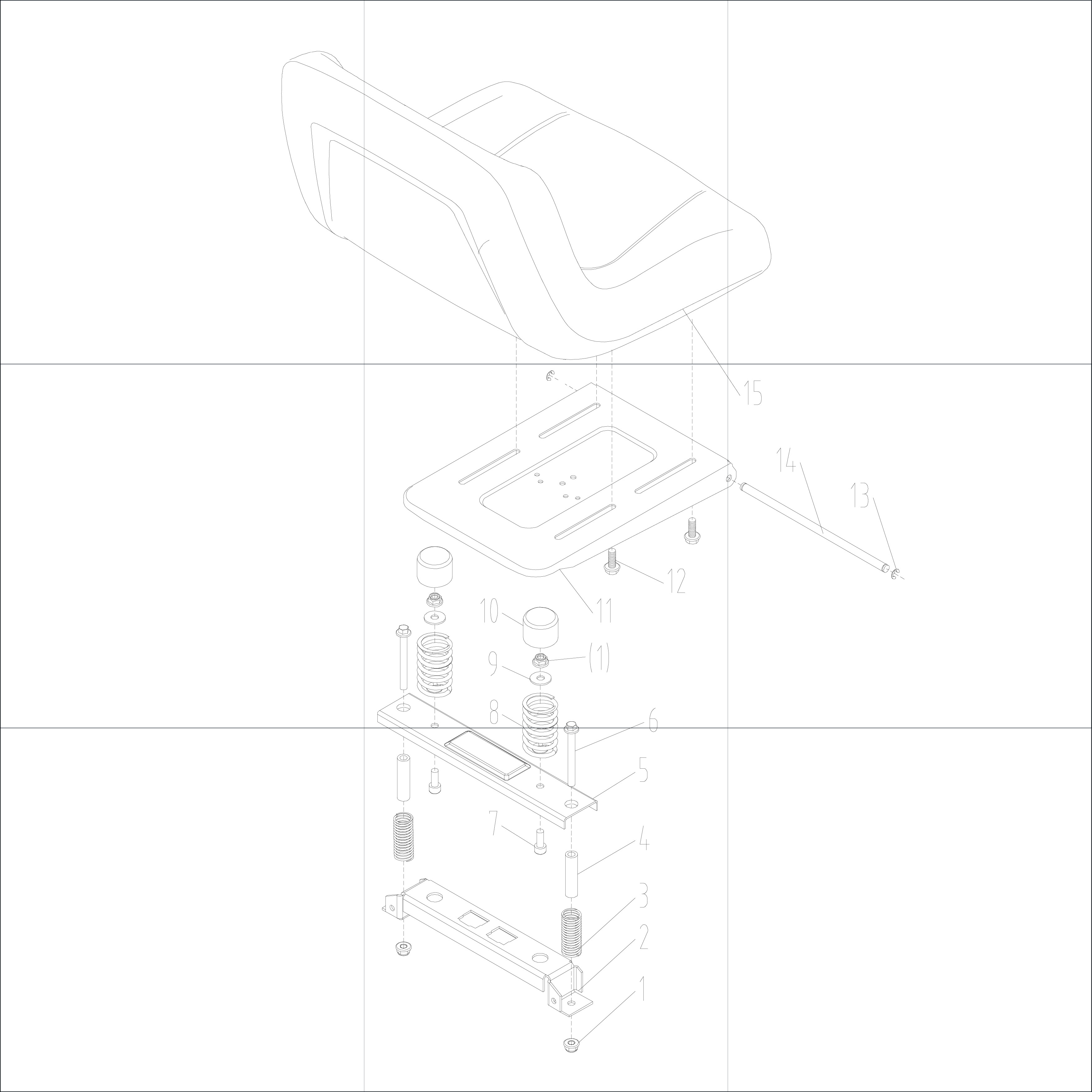

KIT ASIENTO COMPLETO MODELO 2024 -TC86M-TC92H-TC98LH-TC108LH-TC102H-TC102HB
KIT ASIENTO COMPLETO MODELO 2024 -TC86M-TC92H-TC98LH-TC108LH-TC102H-TC102HB Ref: TC86M-189
Número: 15 (H)
Quadrantes: 1A, 1B, 1C

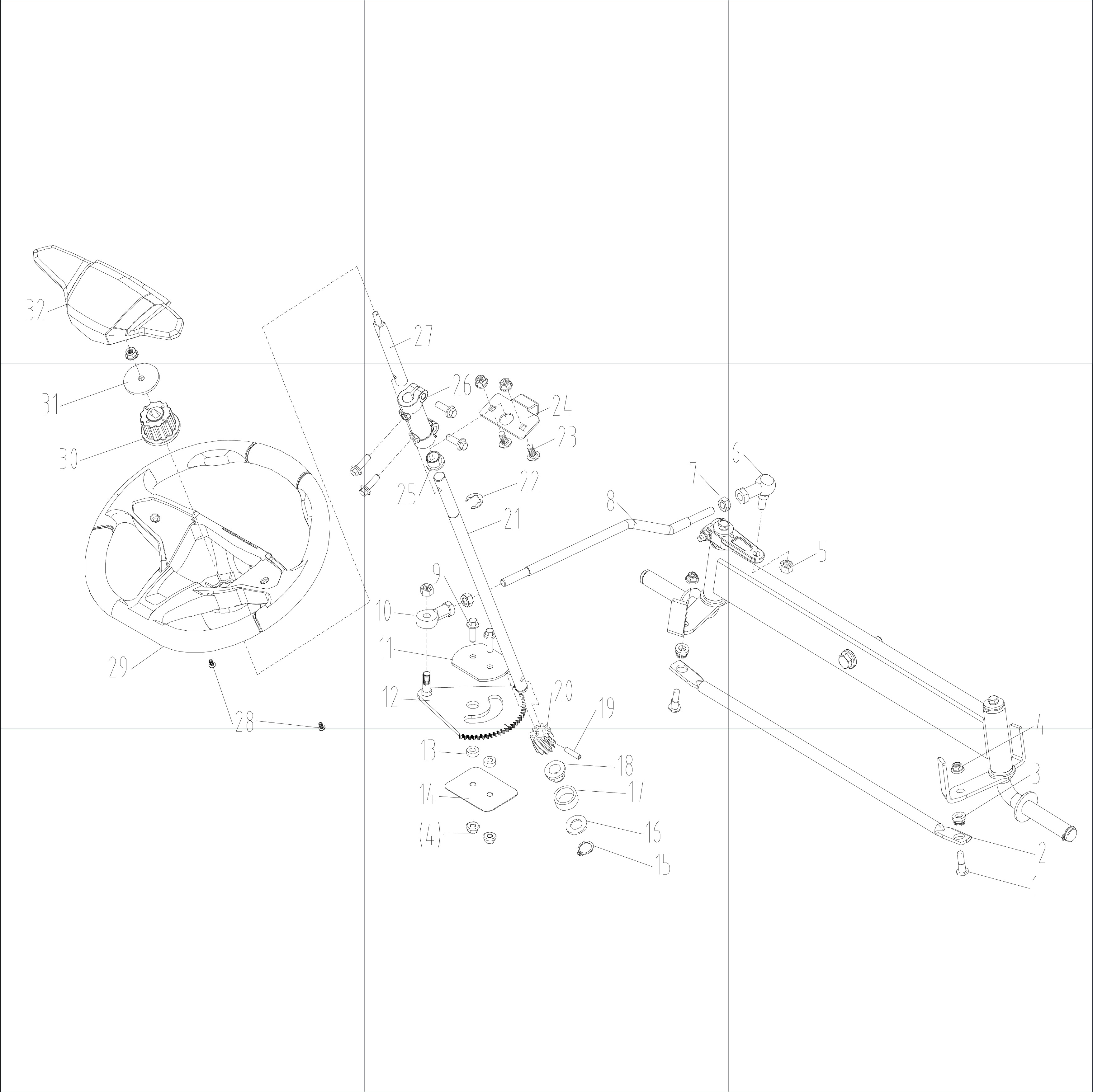

EJE VARILLA SUCCION VOLANTE TC98LH(27)TC108(28)
EJE VARILLA SUCCION VOLANTE TC98LH(27)TC108(28) Ref: TC98LH-002
Número: 27 (F)
Quadrantes: 1B, 2B
SOPORTE ESTRIADO VOLANTE TC98LH,TC108LH (30)
SOPORTE ESTRIADO VOLANTE TC98LH,TC108LH (30) Ref: TC98LH-003
Número: 30 (F)
Quadrantes: 2A
ARANDELA SOPORTE ESTRIADO ARANDELA TC98LH(31)TC108(32)
ARANDELA SOPORTE ESTRIADO ARANDELA TC98LH(31)TC108(32) Ref: TC98LH-004
Número: 31 (F)
Quadrantes: 2A

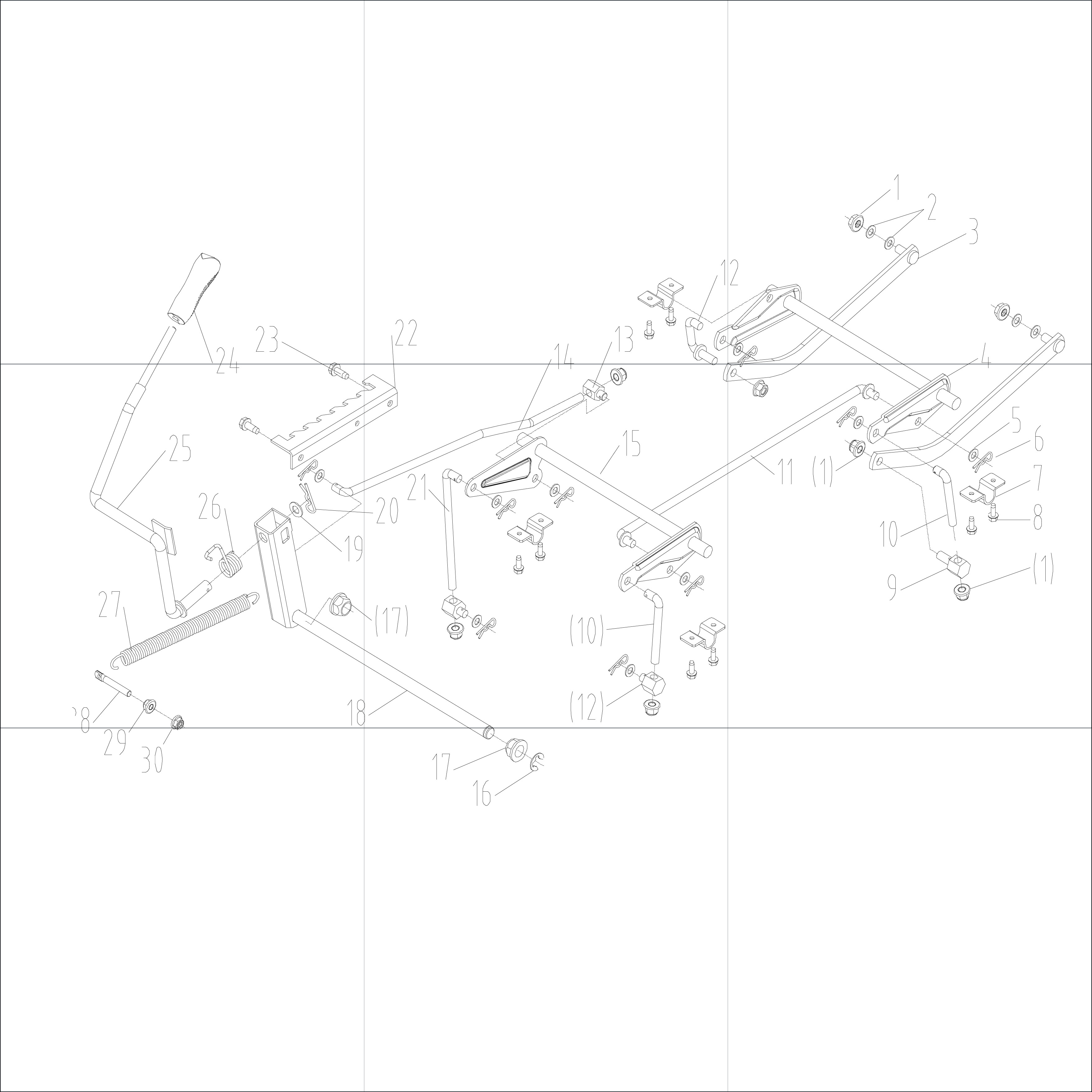

EJE REGULACION PLATO DE CORTE TC98LH(15)TC108LH(11)
EJE REGULACION PLATO DE CORTE TC98LH(15)TC108LH(11) Ref: TC98LH-005
Número: 15 (I)
Quadrantes: 2B
EJE VARILLA DE ALTURAS PLATAFORMA DE CORTE TC98LH(11)TC108LH(10)
EJE VARILLA DE ALTURAS PLATAFORMA DE CORTE TC98LH(11)TC108LH(10) Ref: TC98LH-006
Número: 11 (I)
Quadrantes: 2B, 2C

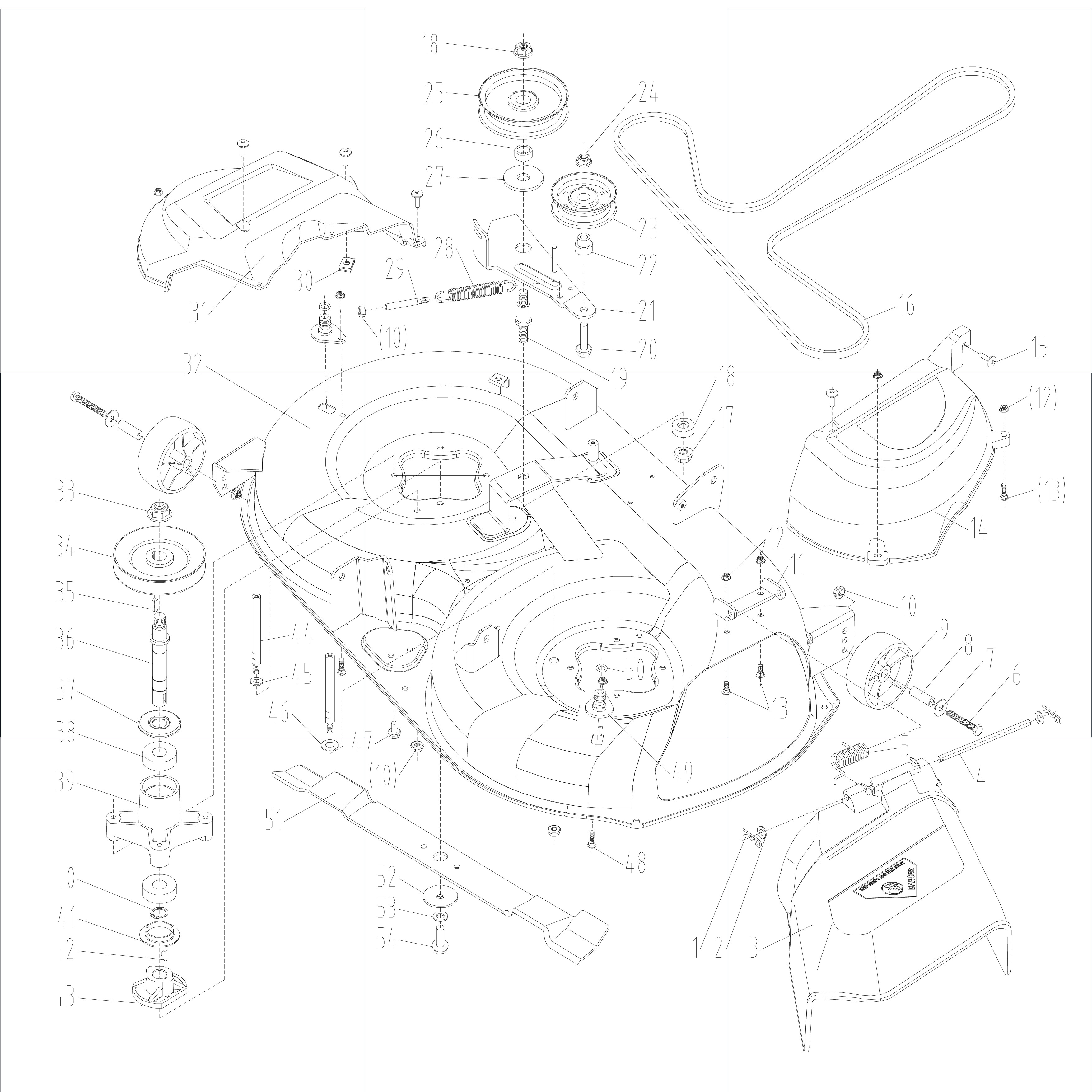

PASADOR MUELLE TAPA LATERAL 8×168 TC98LH(4)TC108LH(7)
PASADOR MUELLE TAPA LATERAL 8×168 TC98LH(4)TC108LH(7) Ref: TC98LH-007
Número: 4 (J)
Quadrantes: 2C, 3C
CHAPA SOPORTE POLEA TENSOR CORREA TC98LH(21)TC108LH(20)
CHAPA SOPORTE POLEA TENSOR CORREA TC98LH(21)TC108LH(20) Ref: TC98LH-008
Número: 21 (J)
Quadrantes: 1B
POLEA EJE BUJE TC98S(14 17),TC98LH(34)TC108LH(42)
POLEA EJE BUJE TC98S(14 17),TC98LH(34)TC108LH(42) Ref: TC98LH-009
Número: 34 (J)
Quadrantes: 2A
E-CLIP 19 SUJECCION RODAMIENTO EJE BUJE TC98LH(40)TC108LH(48)
E-CLIP 19 SUJECCION RODAMIENTO EJE BUJE TC98LH(40)TC108LH(48) Ref: TC98LH-010
Número: 40 (J)
Quadrantes: 3A

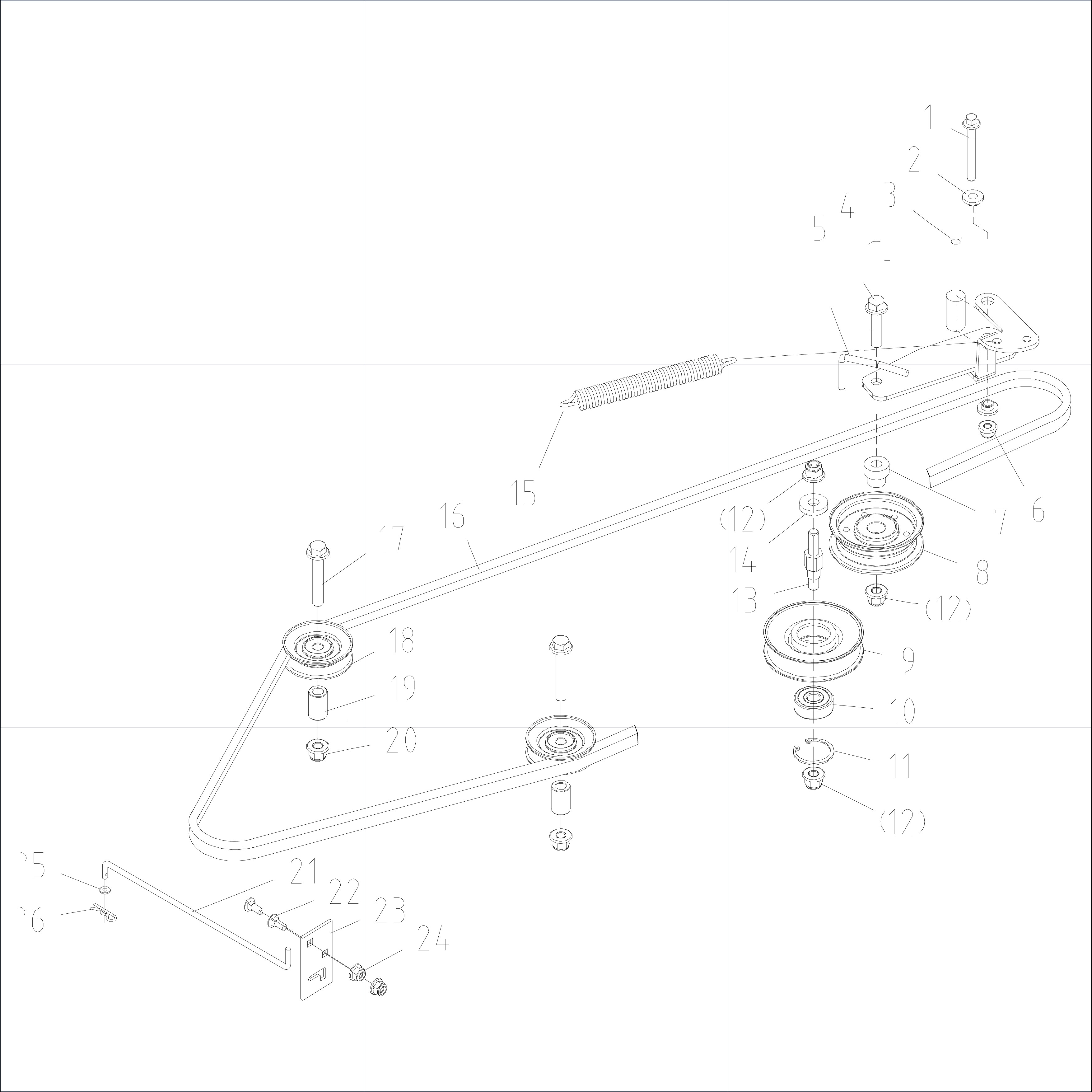

VARILLA DESBLOQUEO TRACCION HIDROSTATICA TC98LH(21)TC108LH(26)
VARILLA DESBLOQUEO TRACCION HIDROSTATICA TC98LH(21)TC108LH(26) Ref: TC98LH-011
Número: 21 (B)
Quadrantes: 3A
MICRO-INTERRUPTOR DE ENCHIMENTO DO CESTO TC98LH(26)TC92H,TC86M(31)
MICRO-INTERRUPTOR DE ENCHIMENTO DO CESTO TC98LH(26)TC92H,TC86M(31) Ref: TC98LH-012
Número: 26 (K)
Quadrantes: 3C

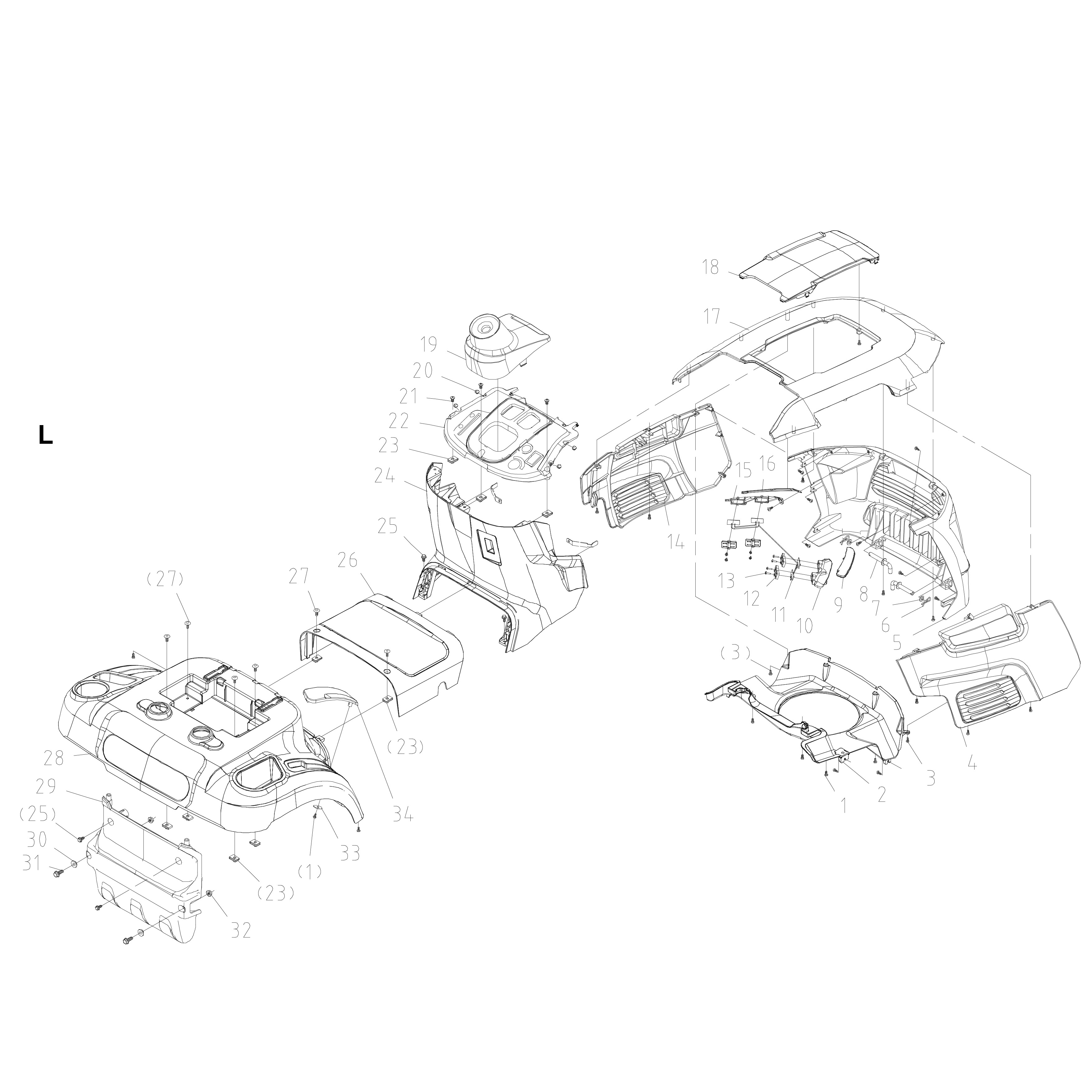

TAPA LATERAL EMBELLECEDOR TC98LH(34)TC108LH(37)
TAPA LATERAL EMBELLECEDOR TC98LH(34)TC108LH(37) Ref: TC98LH-013
Número: 34 (L)
Quadrantes: 2A, 3B
TAPA DERECHA PROTECTOR CORREA TC98LH,TC108LH (14)
TAPA DERECHA PROTECTOR CORREA TC98LH,TC108LH (14) Ref: TC98LH-014
Número: 14 (J)
Quadrantes: 2C
TAPA IZQUIERDA PROTECTOR CORREA TC98LH,TC108LH (31)
TAPA IZQUIERDA PROTECTOR CORREA TC98LH,TC108LH (31) Ref: TC98LH-015
Número: 31 (J)
Quadrantes: 1A
SOPORTE GUIA VARILLA BLOQUEO TRACCION TC98LH(23)TC108LH(25)
SOPORTE GUIA VARILLA BLOQUEO TRACCION TC98LH(23)TC108LH(25) Ref: TC98LH-016
Número: 23 (B)
Quadrantes: 3A, 3B
DEFLECTOR SALIDA LATERAL CORTE TC98LH(3)
DEFLECTOR SALIDA LATERAL CORTE TC98LH(3) Ref: TC98LH-017
Número: 3 (J)
Quadrantes: 3C
CARCASA CUBIERTA TRASERA ASIENTO TC98LH(28)TC108LH(31)
CARCASA CUBIERTA TRASERA ASIENTO TC98LH(28)TC108LH(31) Ref: TC98LH-018
Número: 28 (L)
Quadrantes: 2A, 3A
TAPA TRASERA TRACCION TC98LH(29)TC108LH(32)
TAPA TRASERA TRACCION TC98LH(29)TC108LH(32) Ref: TC98LH-019
Número: 29 (L)
Quadrantes: 3A

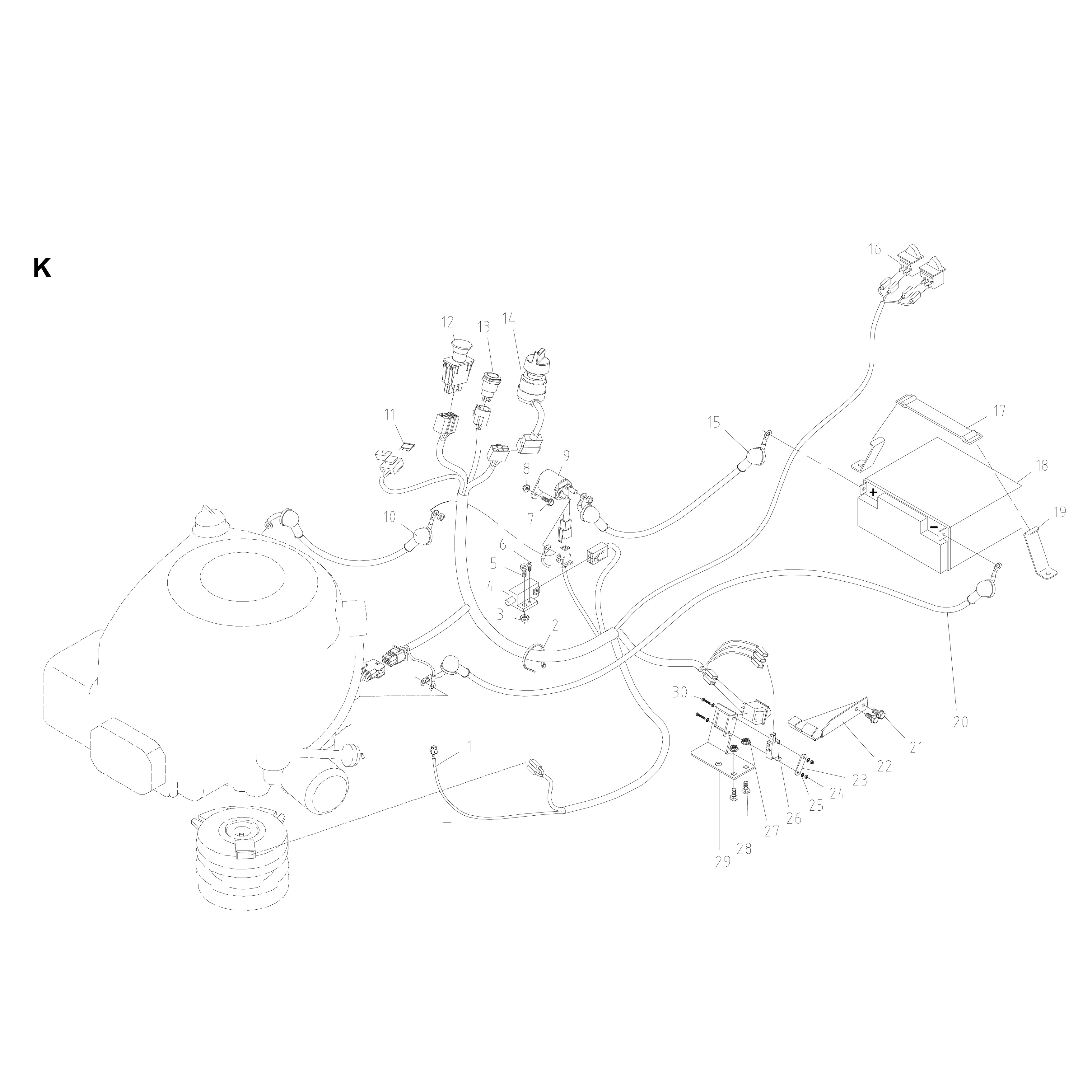

CABLEADO TRACTOR TC98LH(1)TC108LH(2)
CABLEADO TRACTOR TC98LH(1)TC108LH(2) Ref: TC98LH-020
Número: 1 (K)
Quadrantes: 2B, 3B
CUCHILLA 50CM TC98LH(51)
CUCHILLA 50CM TC98LH(51) Ref: TC98LH-021
Número: 51 (J)
Quadrantes: 3A, 3B
TORNILLO APRIETE SOPORTE BLOQUEO TRACCION TC98LH(22)
TORNILLO APRIETE SOPORTE BLOQUEO TRACCION TC98LH(22) Ref: TC98LH-022
Número: 22 (B)
Quadrantes: 3A
EJE VARILLA TIRANTE PLATAFORMA TC98LH(14)TC108LH(17)
EJE VARILLA TIRANTE PLATAFORMA TC98LH(14)TC108LH(17) Ref: TC98LH-023
Número: 14 (I)
Quadrantes: 2B
VARILLA EJE PLATO CORTE TC98LH(21)TC108LH(31)
VARILLA EJE PLATO CORTE TC98LH(21)TC108LH(31) Ref: TC98LH-024
Número: 21 (I)
Quadrantes: 2B
TORNILLO CUCHILLAS TC98LH(54)TC108LH(60)
TORNILLO CUCHILLAS TC98LH(54)TC108LH(60) Ref: TC98LH-026
Número: 54 (J)
Quadrantes: 3B

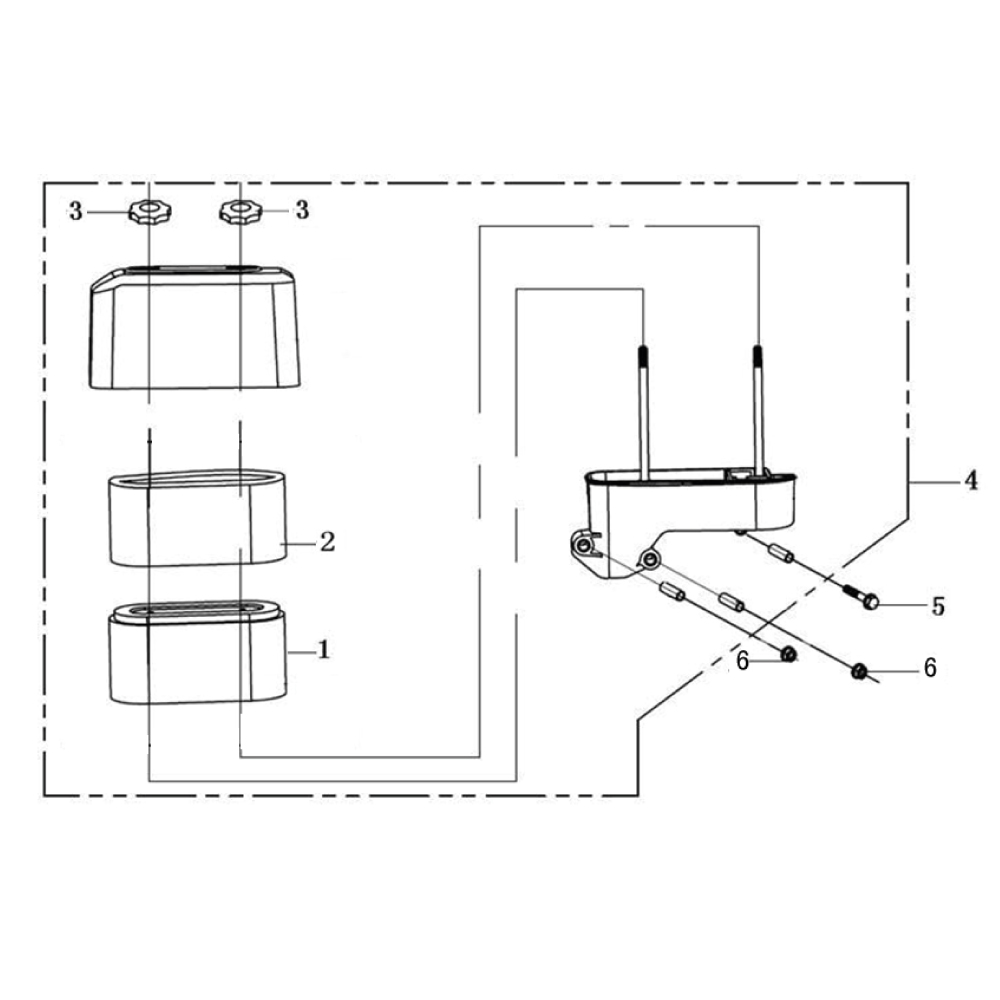

FILTRO DE AIRE LC1P90F-1 (432CC) (1)
FILTRO DE AIRE LC1P90F-1 (432CC) (1) Ref: TC98LH-M33
Número: 1 (R)
Quadrantes: 2A, 3A
FILTRO DE AIRE COMPLETO LC1P90F-1 (432CC) (4)
FILTRO DE AIRE COMPLETO LC1P90F-1 (432CC) (4) Ref: TC98LH-M36
Número: 4 (R)
Quadrantes: 1A, 1B, 1C, 2A, 2B, 2C, 3A, 3B, 3C

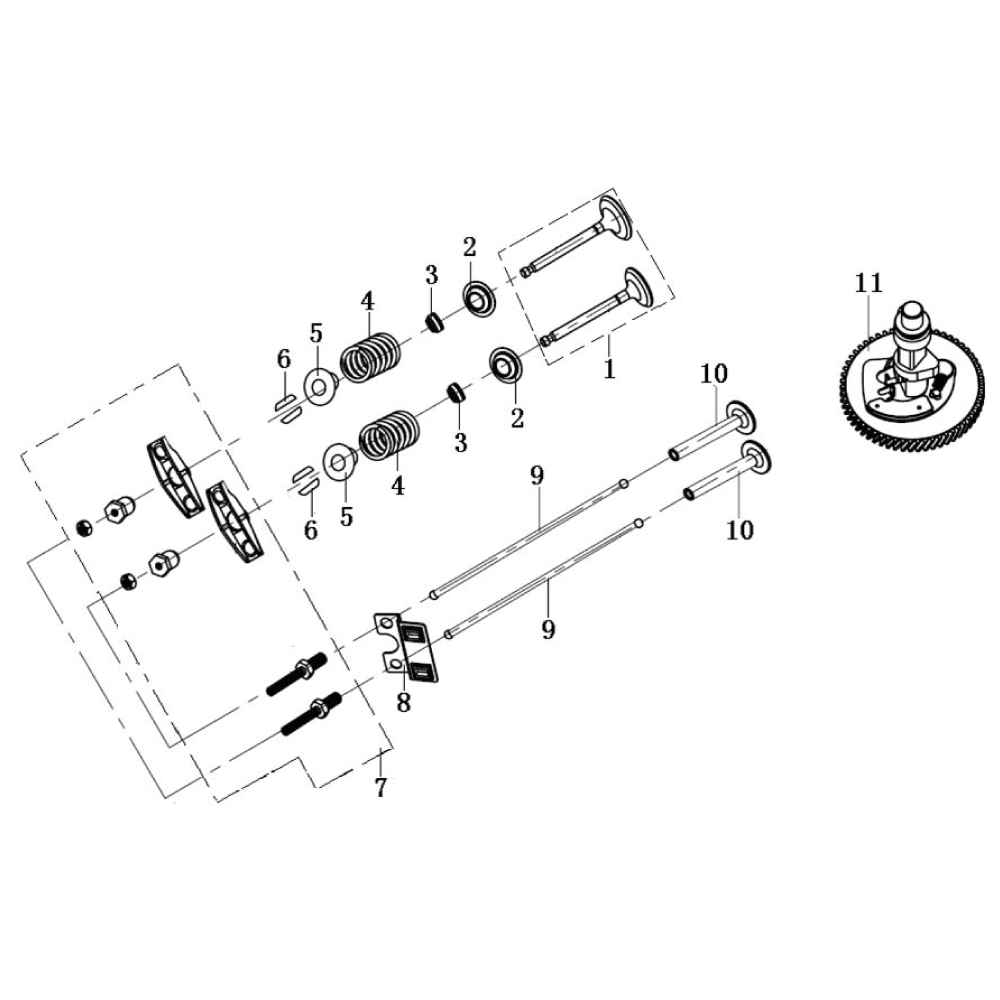

ASIENTO VALVULA LC1P90F-1 (432CC) (2)
ASIENTO VALVULA LC1P90F-1 (432CC) (2) Ref: TC98LH-M38
Número: 2 (S)
Quadrantes: 1A, 1B, 2B
RETEN DE VALVULAS LC1P90F-1 (432CC) (3)
RETEN DE VALVULAS LC1P90F-1 (432CC) (3) Ref: TC98LH-M39
Número: 3
Quadrantes: 1B, 2B
ASIENTO MUELLE VALVULA LC1P90F-1 (432CC) (5)
ASIENTO MUELLE VALVULA LC1P90F-1 (432CC) (5) Ref: TC98LH-M41
Número: 5 (S)
Quadrantes: 2A, 2B
CLIP BLOQUEO VALVULA LC1P90F-1 (432CC) (6)
CLIP BLOQUEO VALVULA LC1P90F-1 (432CC) (6) Ref: TC98LH-M42
Número: 6 (S)
Quadrantes: 2A
JUEGO DE BALANCIN LC1P90F-1 (432CC) (7)
JUEGO DE BALANCIN LC1P90F-1 (432CC) (7) Ref: TC98LH-M43
Número: 7 (S)
Quadrantes: 2A, 3A, 3B

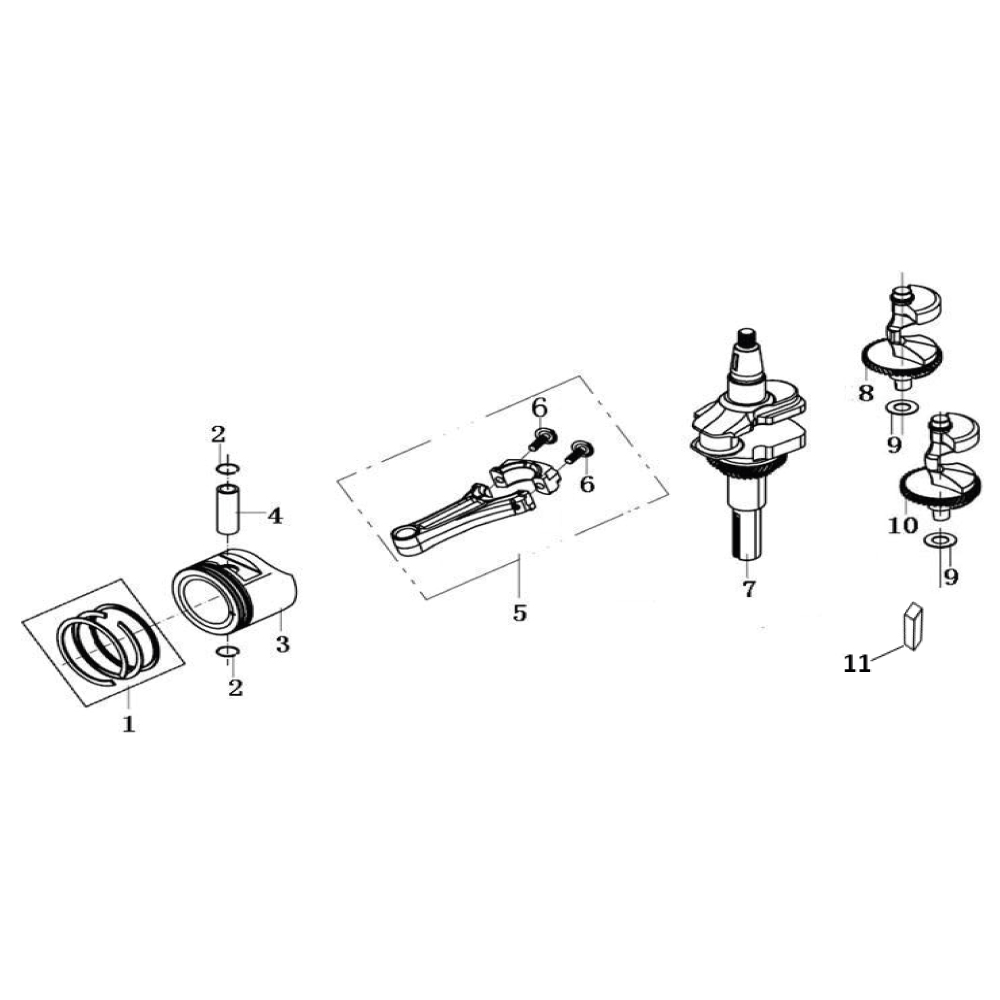

BIELA LC1P90F-1 (432CC) (5)
BIELA LC1P90F-1 (432CC) (5) Ref: TC98LH-M52
Número: 5 (T)
Quadrantes: 2B
CIGüEÑAL LC1P90F-1 (432CC) (7)
CIGüEÑAL LC1P90F-1 (432CC) (7) Ref: TC98LH-M53
Número: 7 (T)
Quadrantes: 2C
CONTRAPESO MOTORLC1P90F-1 (432CC) (8)
CONTRAPESO MOTORLC1P90F-1 (432CC) (8) Ref: TC98LH-M54
Número: 8 (T)
Quadrantes: 1C, 2C
ARANDELA SALIDA CIGUEÑAL LC1P90F-1 (432CC) (9)
ARANDELA SALIDA CIGUEÑAL LC1P90F-1 (432CC) (9) Ref: TC98LH-M55
Número: 9 (T)
Quadrantes: 2C
CONTRAPESO MOTOR LC1P90F-1 (432CC) (10)
CONTRAPESO MOTOR LC1P90F-1 (432CC) (10) Ref: TC98LH-M56
Número: 10 (T)
Quadrantes: 2C
CHAVETA CIGUEÑAL LC1P90F-1 (432CC) (11)
CHAVETA CIGUEÑAL LC1P90F-1 (432CC) (11) Ref: TC98LH-M57
Número: 11 (T)
Quadrantes: 2C

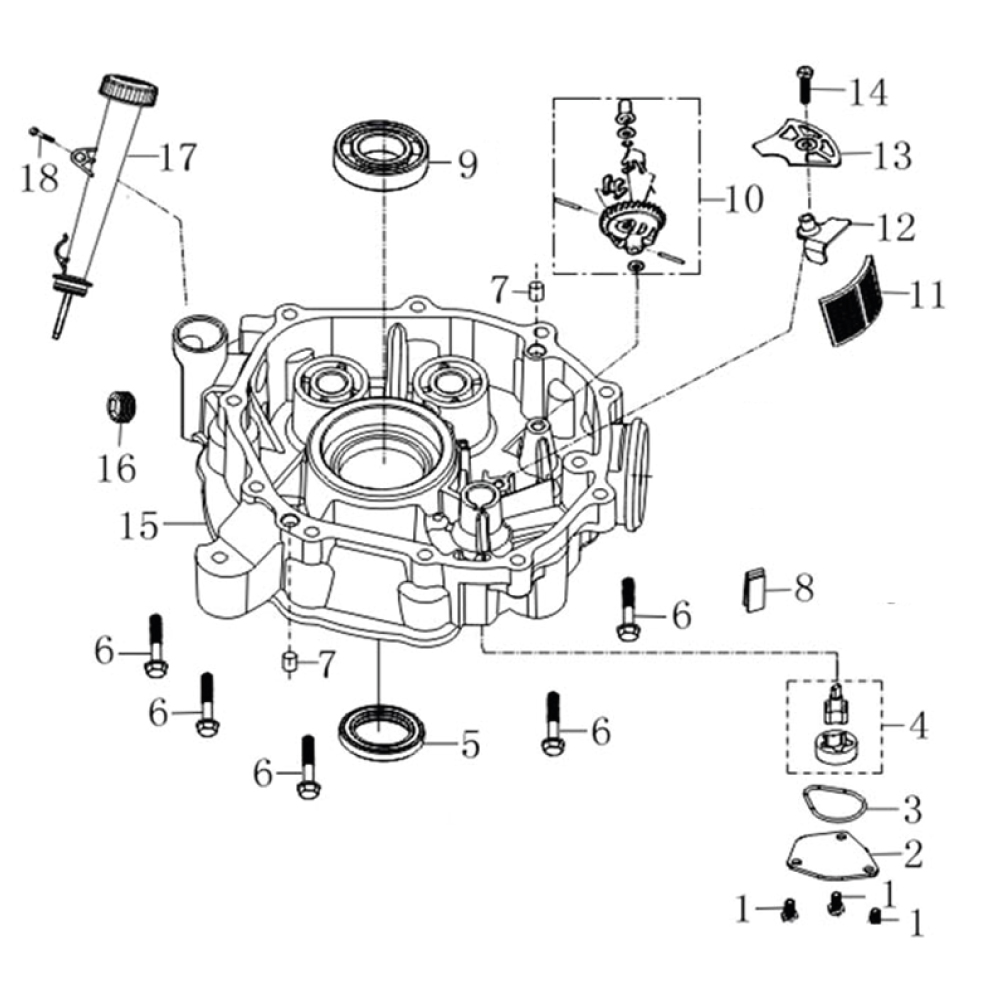

TAPA BOMBA DE ACEITE LC1P90F-1 (432CC) (2)
TAPA BOMBA DE ACEITE LC1P90F-1 (432CC) (2) Ref: TC98LH-M58
Número: 2 (U)
Quadrantes: 3C
JUNTA TAPA BOMBA ACEITE LC1P90F-1 (432CC) ( 3 )
JUNTA TAPA BOMBA ACEITE LC1P90F-1 (432CC) ( 3 ) Ref: TC98LH-M59
Número: 3 (U)
Quadrantes: 3C
BOMBA DE ACEITE LC1P90F-1 (432CC) (4)
BOMBA DE ACEITE LC1P90F-1 (432CC) (4) Ref: TC98LH-M60
Número: 4 (U)
Quadrantes: 3C
RETEN CIGUEÑAL 52X35X7 LC1P90F-1 (432CC) (14)
RETEN CIGUEÑAL 52X35X7 LC1P90F-1 (432CC) (14) Ref: TC98LH-M61
Número: 5 (U), 14 (V)
Quadrantes: 1B, 3B
CASQUILLO GUIA CARTER LC1P90F-1 (432CC) (7)
CASQUILLO GUIA CARTER LC1P90F-1 (432CC) (7) Ref: TC98LH-M62
Número: 7 (U)
Quadrantes: 1B, 2A
BLOQUE RETORNO ACEITE MOTOR LC1P90F-1 (432CC) (14)
BLOQUE RETORNO ACEITE MOTOR LC1P90F-1 (432CC) (14) Ref: TC98LH-M63
Número: 8 (U)
Quadrantes: 2C
REGULADOR REVULUCIONES LC1P90F-1 (432CC) (10)
REGULADOR REVULUCIONES LC1P90F-1 (432CC) (10) Ref: TC98LH-M64
Número: 10 (U)
Quadrantes: 1B, 1C
FILTRO DE ACEITE MOTOR LC1P90F-1 (432CC) (11)
FILTRO DE ACEITE MOTOR LC1P90F-1 (432CC) (11) Ref: TC98LH-M65
Número: 11 (U)
Quadrantes: 1C
PLACA PRESION RETENEDOR DE ACEITE LC1P90F-1 (432CC) (12)
PLACA PRESION RETENEDOR DE ACEITE LC1P90F-1 (432CC) (12) Ref: TC98LH-M66
Número: 12 (U)
Quadrantes: 1C
TAPA FILTRO RETENEDOR DE ACEITE LC1P90F-1 (432CC) (13)
TAPA FILTRO RETENEDOR DE ACEITE LC1P90F-1 (432CC) (13) Ref: TC98LH-M67
Número: 13 (U)
Quadrantes: 1A, 1C
TAPA CARTER LC1P90F-1 (432CC) (15)
TAPA CARTER LC1P90F-1 (432CC) (15) Ref: TC98LH-M68
Número: 15 (U)
Quadrantes: 2A, 2B
TORNILLO TAPON VACIADO ACEITE LC1P90F-1 (432CC) (16)
TORNILLO TAPON VACIADO ACEITE LC1P90F-1 (432CC) (16) Ref: TC98LH-M69
Número: 16 (U)
Quadrantes: 2A
TUBO CON CALA DE ACEITE LC1P90F-1 (432CC) (17)
TUBO CON CALA DE ACEITE LC1P90F-1 (432CC) (17) Ref: TC98LH-M70
Número: 17 (U)
Quadrantes: 1A

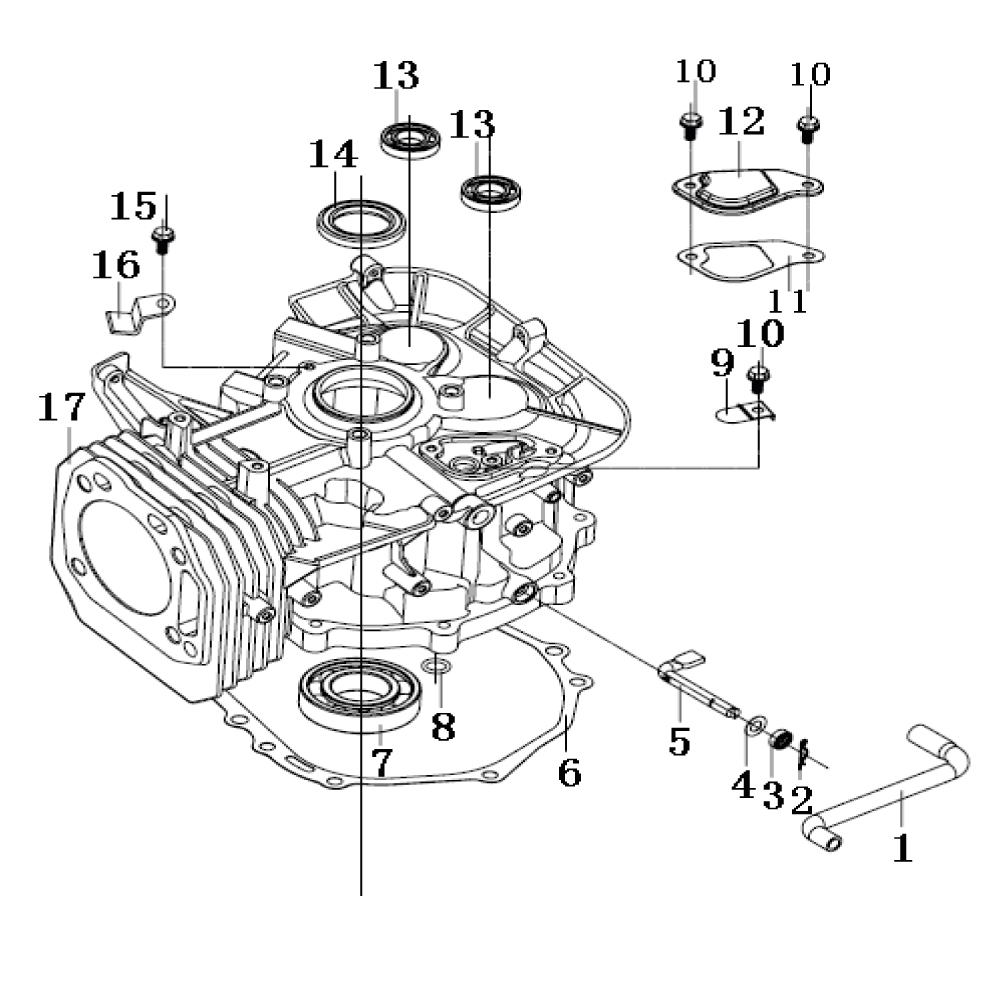

TUBO DE RESPIRO LC1P90F-1 (432CC) (1)
TUBO DE RESPIRO LC1P90F-1 (432CC) (1) Ref: TC98LH-M71
Número: 1 (V)
Quadrantes: 3C
RETEN LEVA REGULADOR MECANICO LC1P90F-1 (432CC) (3)
RETEN LEVA REGULADOR MECANICO LC1P90F-1 (432CC) (3) Ref: TC98LH-M72
Número: 3 (V)
Quadrantes: 3C
LEVA REGULADOR MECANICO LC1P90F-1 (432CC) (5)
LEVA REGULADOR MECANICO LC1P90F-1 (432CC) (5) Ref: TC98LH-M73
Número: 5 (V)
Quadrantes: 3C
JUNTA CARTER LC1P90F-1 (432CC) (6)
JUNTA CARTER LC1P90F-1 (432CC) (6) Ref: TC98LH-M74
Número: 6 (V)
Quadrantes: 2B, 3A, 3B
JUNTA TORICA LC1P90F-1 (432CC) (8)
JUNTA TORICA LC1P90F-1 (432CC) (8) Ref: TC98LH-M75
Número: 8 (V)
Quadrantes: 3B
JUNTA RESPIRO MOTOR LC1P90F-1 (432CC) (11)
JUNTA RESPIRO MOTOR LC1P90F-1 (432CC) (11) Ref: TC98LH-M76
Número: 11 (V)
Quadrantes: 1C
TAPA RESPIRO MOTOR LC1P90F-1 (432CC) (12)
TAPA RESPIRO MOTOR LC1P90F-1 (432CC) (12) Ref: TC98LH-M77
Número: 12 (V)
Quadrantes: 1C
RODAMIENTO 16003/P6 LC1P90F-1 (432CC) (13)
RODAMIENTO 16003/P6 LC1P90F-1 (432CC) (13) Ref: TC98LH-M78
Número: 13 (V)
Quadrantes: 1B
RETEN CIGUEÑAL 52X35X7 LC1P90F-1 (432CC) (5)
RETEN CIGUEÑAL 52X35X7 LC1P90F-1 (432CC) (5) Ref: TC98LH-M79
Número: 5 (U), 14 (V)
Quadrantes: 1A, 1B, 3B
CHAPA PROTECCION LC1P90F-1 (432CC) (16)
CHAPA PROTECCION LC1P90F-1 (432CC) (16) Ref: TC98LH-M80
Número: 16 (V)
Quadrantes: 1A
CILINDRO LC1P90F-1 (432CC) (5)
CILINDRO LC1P90F-1 (432CC) (5) Ref: TC98LH-M81
Número: 17 (V)
Quadrantes: 2A

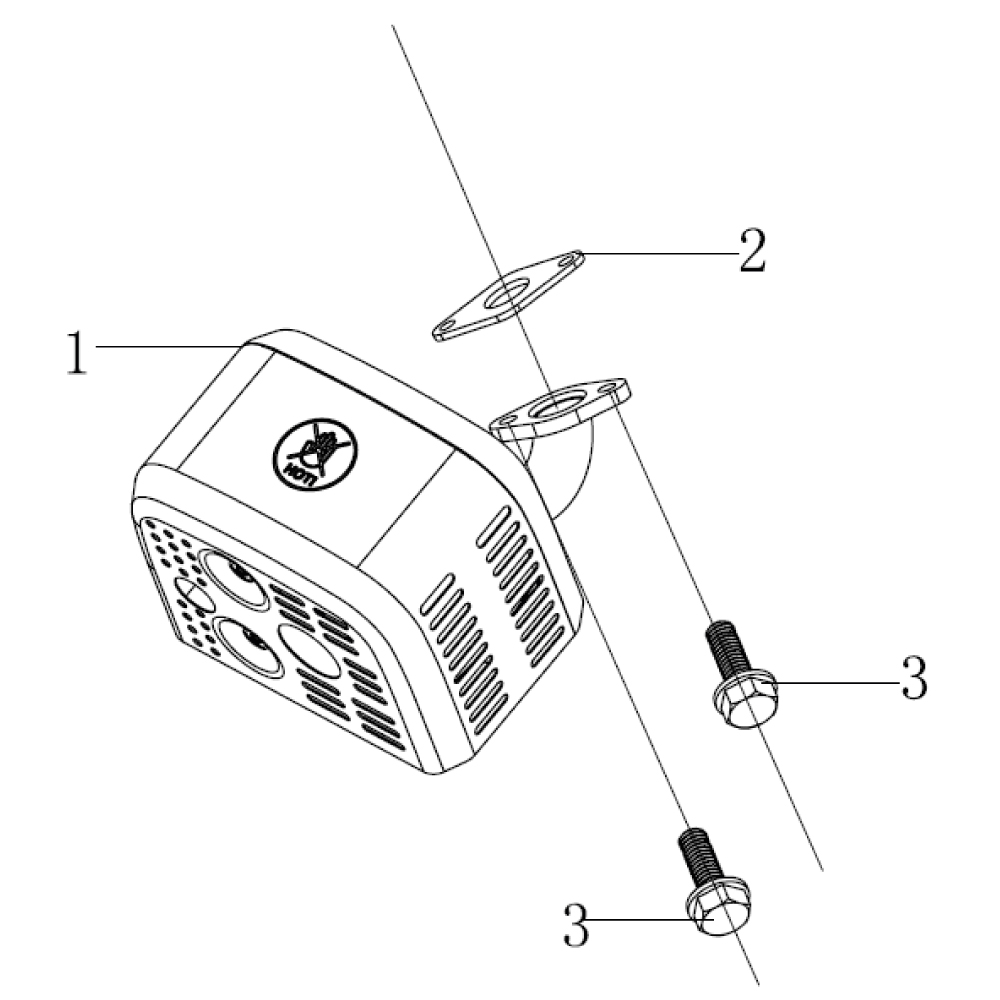

JUNTA ESCAPE LC1P90F-1 (432CC) (2)
JUNTA ESCAPE LC1P90F-1 (432CC) (2) Ref: TC98LH-M82
Número: 2 (W)
Quadrantes: 1B, 1C
TORNILLO DE AJUSTE MUELLE TENSOR CORREA TC86M, TC92H (30) TC98LH (28)
TORNILLO DE AJUSTE MUELLE TENSOR CORREA TC86M, TC92H (30) TC98LH (28) Ref: TC86M-005
Número: 29 (J)
Quadrantes: 1B
INTERRUPTOR SENSOR PEDAL FRENO TC86M, TC92H (4), TC98LH (4)
INTERRUPTOR SENSOR PEDAL FRENO TC86M, TC92H (4), TC98LH (4) Ref: TC86M-009
Número: 4 (K)
Quadrantes: 2B
FUSIBLE 20A TC86M, TC92H, TC98LH (11)
FUSIBLE 20A TC86M, TC92H, TC98LH (11) Ref: TC86M-010
Número: 11 (K)
Quadrantes: 2B
BOTON ACTIVACION CUCHILLAS TC86M, TC92H, TC98LH (12) TC108LH (14)
BOTON ACTIVACION CUCHILLAS TC86M, TC92H, TC98LH (12) TC108LH (14) Ref: TC86M-011
Número: 12 (K)
Quadrantes: 1B, 2B
BOTON CUCHILLAS MARCHA ATRAS TC86M, TC92H, TC98LH (13)
BOTON CUCHILLAS MARCHA ATRAS TC86M, TC92H, TC98LH (13) Ref: TC86M-012
Número: 13 (K)
Quadrantes: 2B
SOPORTE ENGANCHE EMBRAGUE ELECTRICO TC86M, TC92H, TC98LH (17) TC108LH (18)
SOPORTE ENGANCHE EMBRAGUE ELECTRICO TC86M, TC92H, TC98LH (17) TC108LH (18) Ref: TC86M-013
Número: 29 (K)
Quadrantes: 2B, 3B, 3C
INTERRUPTOR DO SENSOR DO BANCO TC86M, TC92H (18) TC98LH (16) TC108LH(27)
INTERRUPTOR DO SENSOR DO BANCO TC86M, TC92H (18) TC98LH (16) TC108LH(27) Ref: TC86M-015
Número: 16 (K)
Quadrantes: 1C
JUNTA DE ESCAPE TC86M (20) TC92H, TC98LH, TC108LH (24)
JUNTA DE ESCAPE TC86M (20) TC92H, TC98LH, TC108LH (24) Ref: TC86M-019
Número: 2 (W)
Quadrantes: 1B
PROTECTOR DE ESCAPE TC86M (29) TC92H, TC98LH (30)
PROTECTOR DE ESCAPE TC86M (29) TC92H, TC98LH (30) Ref: TC86M-020

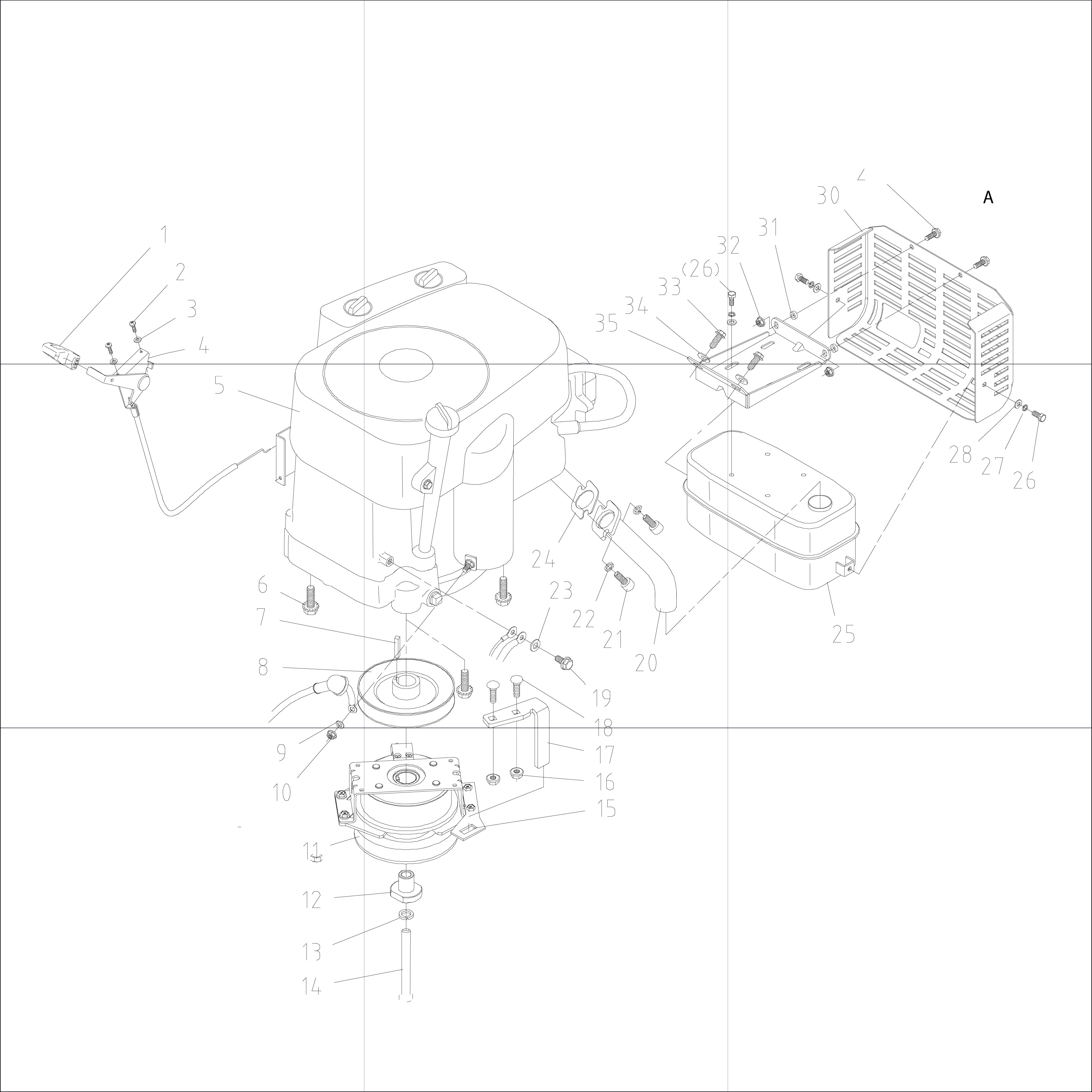

Número: 30 (A)
Quadrantes: 1C, 2C
MUELLE DEVOLUCION PALANCA DE ALTURAS TC86M, TC92H (28) TC98LH (26) TC108LH (25)
MUELLE DEVOLUCION PALANCA DE ALTURAS TC86M, TC92H (28) TC98LH (26) TC108LH (25) Ref: TC86M-023
Número: 26 (I)
Quadrantes: 2A
CABLE MOTOR DE ARRANQUE TC86M ,TC92H, TC98LH (10) TC108LH (12)
CABLE MOTOR DE ARRANQUE TC86M ,TC92H, TC98LH (10) TC108LH (12) Ref: TC86M-028
Número: 10 (K)
Quadrantes: 2A, 2B
LLAVE DE CONTACTO ARRANQUE TC98LH, TC92H, TC86M (14), TC108LH (16)
LLAVE DE CONTACTO ARRANQUE TC98LH, TC92H, TC86M (14), TC108LH (16) Ref: TC86M-029
Número: 14 (K)
Quadrantes: 1B, 2B
CABLE BATERIA ROJO TC86M, TC92H, TC98LH (15) TC108LH (6)
CABLE BATERIA ROJO TC86M, TC92H, TC98LH (15) TC108LH (6) Ref: TC86M-030
Número: 15 (K)
Quadrantes: 2B
CHAPA FIJACION BATERIA TC86M, TC92H (34) TC98LH (19) TC108LH (20)
CHAPA FIJACION BATERIA TC86M, TC92H (34) TC98LH (19) TC108LH (20) Ref: TC86M-031
Número: 19 (K)
Quadrantes: 2C
CABLE BATERIA NEGRO TC86M, TC92H (35) TC98LH (20)
CABLE BATERIA NEGRO TC86M, TC92H (35) TC98LH (20) Ref: TC86M-032
Número: 20 (K)
Quadrantes: 2B, 2C
TAPA EMBELLECEDOR VOLANTE TC86M (31) TC92H, TC98LH (32) TC108LH(33)
TAPA EMBELLECEDOR VOLANTE TC86M (31) TC92H, TC98LH (32) TC108LH(33) Ref: TC86M-033
Número: 32 (F)
Quadrantes: 1A
TORNILLO SUJECCION TRACCION 8x65 TC86M (11) TC92H, TC98LH (21) TC108LH(20)
TORNILLO SUJECCION TRACCION 8x65 TC86M (11) TC92H, TC98LH (21) TC108LH(20) Ref: TC86M-034
Número: 21 (G)
Quadrantes: 2B
ABRAZADERA EJE PEDAL TC86M, TC92 (8) TC98LH (7) TC108 (15)
ABRAZADERA EJE PEDAL TC86M, TC92 (8) TC98LH (7) TC108 (15) Ref: TC86M-035
Número: 30 (G)
Quadrantes: 2B, 2C

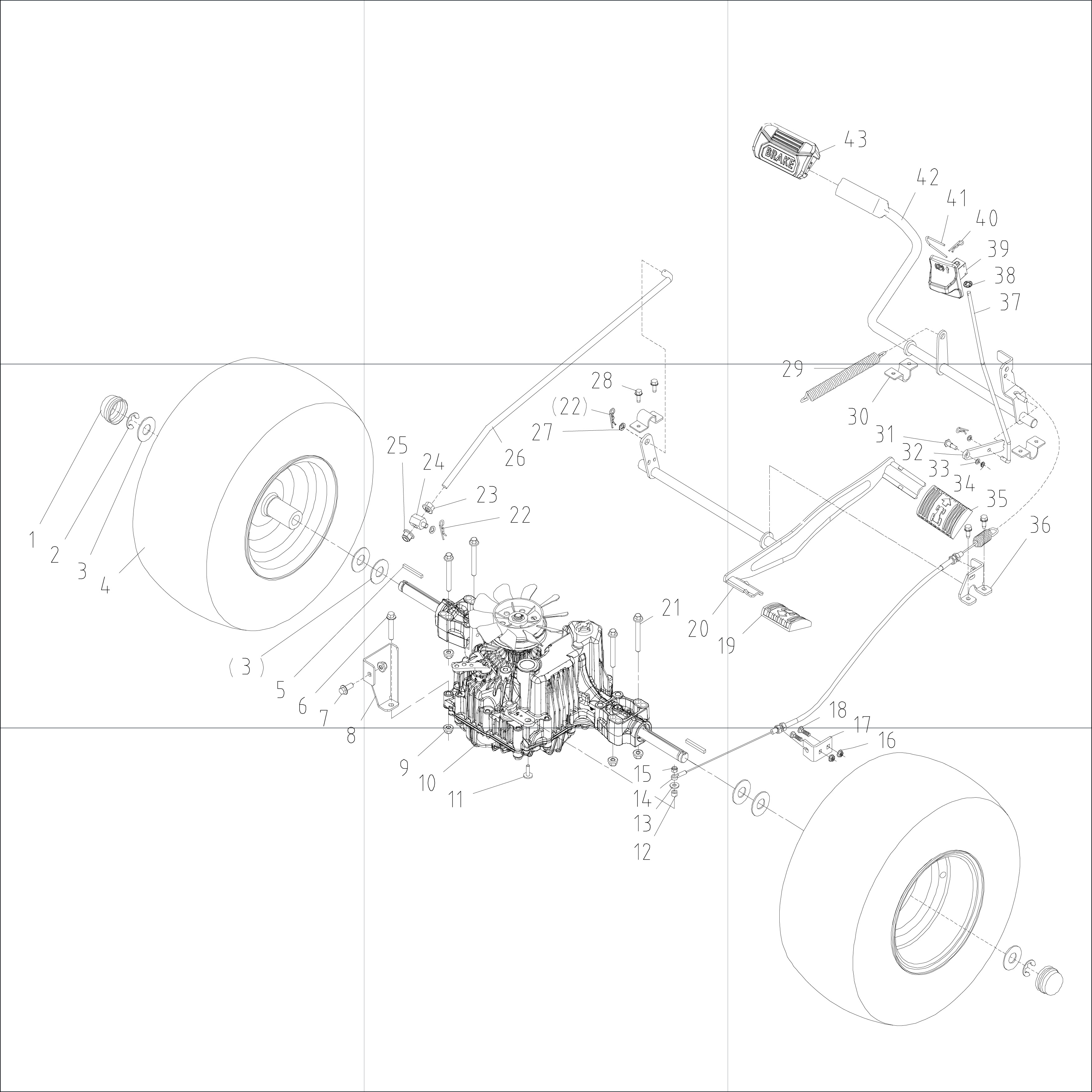

TORNILLO VARILLA FRENO DE MANO TC86M (30) TC92H,TC98LH (31)
TORNILLO VARILLA FRENO DE MANO TC86M (30) TC92H,TC98LH (31) Ref: TC86M-036
Número: 31 (G)
Quadrantes: 2C
PLETINA BLOQUEO FRENO DE MANO TC86M (31) TC92H, TC98LH (32)
PLETINA BLOQUEO FRENO DE MANO TC86M (31) TC92H, TC98LH (32) Ref: TC86M-037
Número: 32 (G)
Quadrantes: 2C
VARILLA ACCION FRENO DE MANO TC86M (35) TC92H, TC98LH (37)
VARILLA ACCION FRENO DE MANO TC86M (35) TC92H, TC98LH (37) Ref: TC86M-038
Número: 37 (G)
Quadrantes: 1C, 2C
GOMA PEDAL FRENO TC98LH, TC92H (43) TC86M (39) TC108LH(45)
GOMA PEDAL FRENO TC98LH, TC92H (43) TC86M (39) TC108LH(45) Ref: TC86M-039
Número: 43 (G)
Quadrantes: 1C
PALANCA PEDALES FRENO Y MARCHAS TC86M,TC92H (3-4) TC98LH(3)
PALANCA PEDALES FRENO Y MARCHAS TC86M,TC92H (3-4) TC98LH(3) Ref: TC86M-041
Número: 3 (I)
Quadrantes: 1C
UNION PALANCA PEDAL FRENO TC86M, TC92H (13) TC98LH, TC108LH (12)
UNION PALANCA PEDAL FRENO TC86M, TC92H (13) TC98LH, TC108LH (12) Ref: TC86M-042
Número: 12 (I)
Quadrantes: 1B
E-CLIP 12 EJE PALANCA DE ALTURAS TC86M, TC92H (19) TC98LH (16) TC108LH (27)
E-CLIP 12 EJE PALANCA DE ALTURAS TC86M, TC92H (19) TC98LH (16) TC108LH (27) Ref: TC86M-043
Número: 16 (I)
Quadrantes: 3B
CASQUILLO TENSOR CORREA TC86M (25) TC92H, TC98LH, TC108LH (2)
CASQUILLO TENSOR CORREA TC86M (25) TC92H, TC98LH, TC108LH (2) Ref: TC86M-044
Número: 2 (B)
Quadrantes: 1C
DEFLECTOR ENTRADA AIRE MOTOR TC98LH, TC92H, TC86M, TC108LH (2)
DEFLECTOR ENTRADA AIRE MOTOR TC98LH, TC92H, TC86M, TC108LH (2) Ref: TC86M-049
Número: 2 (L)
Quadrantes: 2C, 3C
TAPA SOPORTE VOLANTE TC86M, TC92H, TC98LH (19) TC108LH (21)
TAPA SOPORTE VOLANTE TC86M, TC92H, TC98LH (19) TC108LH (21) Ref: TC86M-050
Número: 19 (L)
Quadrantes: 1B
PALANCA FRENO DE MANO TC86M (37) TC92, TC98LH (39) TC108LH (42)
PALANCA FRENO DE MANO TC86M (37) TC92, TC98LH (39) TC108LH (42) Ref: TC86M-053
Número: 39 (G)
Quadrantes: 1C
BARRA LATERAL IZQUIERDA CHASIS TC86M, TC92H, TC98LH (8) TC108LH (18)
BARRA LATERAL IZQUIERDA CHASIS TC86M, TC92H, TC98LH (8) TC108LH (18) Ref: TC86M-055
Número: 8 (D)
Quadrantes: 1C, 2C
PLATAFORMA PIE IZQUIERDA TC86M, TC92H, TC98LH (14) TC108LH (24)
PLATAFORMA PIE IZQUIERDA TC86M, TC92H, TC98LH (14) TC108LH (24) Ref: TC86M-056
Número: 14 (D)
Quadrantes: 2A, 2B
PLATAFORMA PIE DERECHA TC86M, TC92H, TC98LH (25) TC108LH (4)
PLATAFORMA PIE DERECHA TC86M, TC92H, TC98LH (25) TC108LH (4) Ref: TC86M-057
Número: 25 (D)
Quadrantes: 2C, 3B

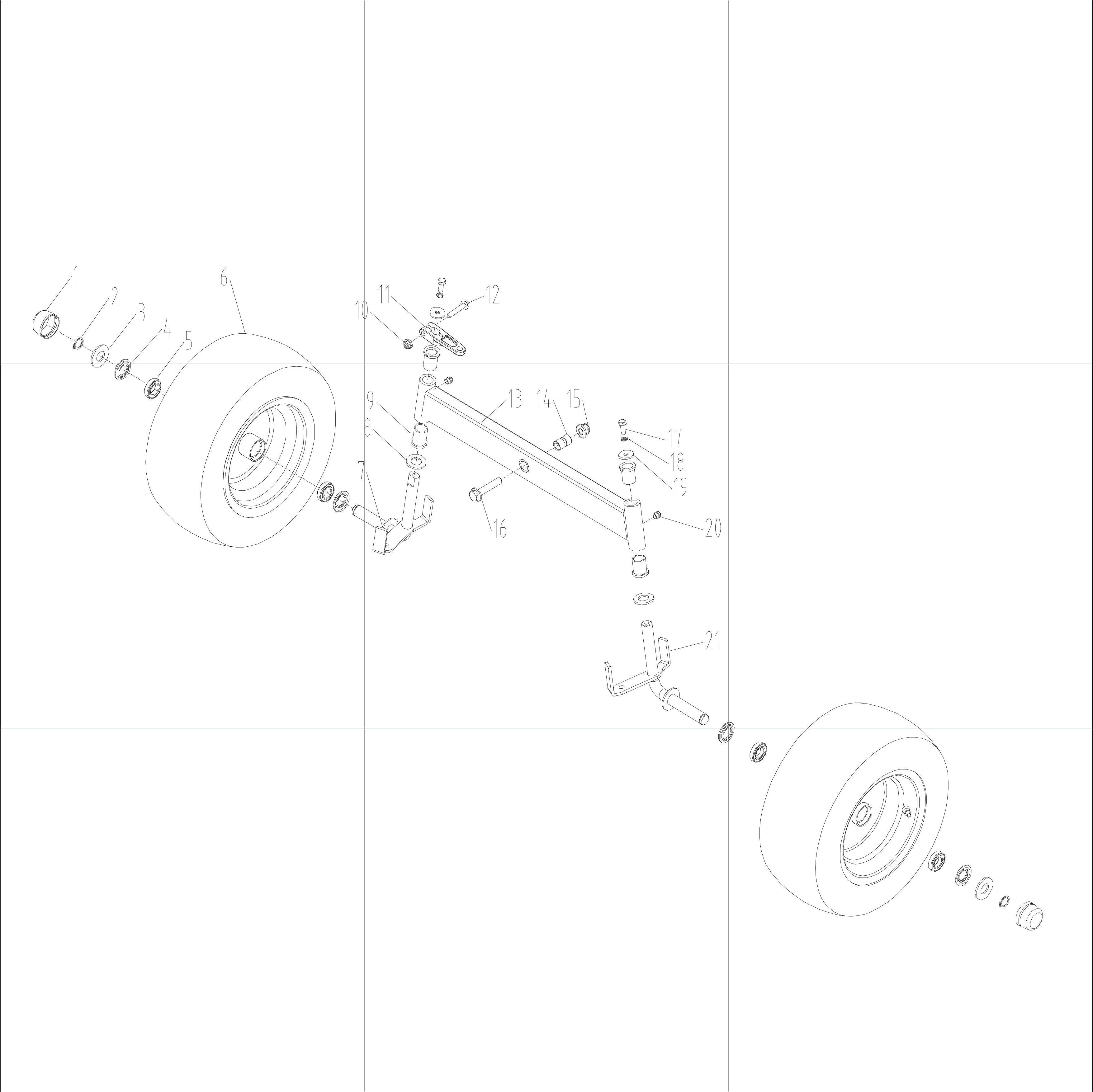

EJE PUENTE DELANTERO TC86M, TC92H, TC98LH (13) TC108LH (10)
EJE PUENTE DELANTERO TC86M, TC92H, TC98LH (13) TC108LH (10) Ref: TC86M-058
Número: 13 (E)
Quadrantes: 2B
PLACA DE PRESIÓN SENSOR DE ASIENTO TC86M, TC92H, TC98LH (5)
PLACA DE PRESIÓN SENSOR DE ASIENTO TC86M, TC92H, TC98LH (5) Ref: TC86M-060
Número: 5 (H)
Quadrantes: 3B
EJE BRAZO ELEVACION PLATAFORMA TC86M, TC92H (21) TC98LH (18) TC108LH (29)
EJE BRAZO ELEVACION PLATAFORMA TC86M, TC92H (21) TC98LH (18) TC108LH (29) Ref: TC86M-061
Número: 18 (I)
Quadrantes: 2A, 2B
PALANCA DE ALTURAS TC86M TC92H (27) TC98LH (25) TC108LH (26)
PALANCA DE ALTURAS TC86M TC92H (27) TC98LH (25) TC108LH (26) Ref: TC86M-062
Número: 25 (I)
Quadrantes: 1A, 2A
TORNILLO DE AJUSTE MUELLE TC86M, TC92H (30) TC98LH (28)
TORNILLO DE AJUSTE MUELLE TC86M, TC92H (30) TC98LH (28) Ref: TC86M-063
Número: 28 (I)
Quadrantes: 2A
EMBRAGUE ELECTRICO TRACTOR TC86M, TC92H, TC98LH (11) TC108LH (12)
EMBRAGUE ELECTRICO TRACTOR TC86M, TC92H, TC98LH (11) TC108LH (12) Ref: TC86M-065
Número: 11 (A)
Quadrantes: 3B
ACCIONAMIENTO FRENO DE MANO TC86M, TC92H, TC98LH, TC108LH (37)
ACCIONAMIENTO FRENO DE MANO TC86M, TC92H, TC98LH, TC108LH (37) Ref: TC86M-068
Número: 39 (G)
Quadrantes: 1C
TAPA LATERAL DERECHA CAPO TC98LH, TC92H, TC86M, TC108LH (4)
TAPA LATERAL DERECHA CAPO TC98LH, TC92H, TC86M, TC108LH (4) Ref: TC86M-071
Número: 4 (L)
Quadrantes: 2C
FRONTAL CAPO MOTOR TC86M, TC92H, TC98LH, TC108LH (5)
FRONTAL CAPO MOTOR TC86M, TC92H, TC98LH, TC108LH (5) Ref: TC86M-072
Número: 5 (L)
Quadrantes: 2C
TAPA LATERAL IZQUIERDA CAPO TC98LH, TC92H, TC86M, TC108LH (15)
TAPA LATERAL IZQUIERDA CAPO TC98LH, TC92H, TC86M, TC108LH (15) Ref: TC86M-073
Número: 14 (L)
Quadrantes: 2B
CAPO MOTOR TRACTOR TC98LH, TC92H, TC86M, TC108LH (17)
CAPO MOTOR TRACTOR TC98LH, TC92H, TC86M, TC108LH (17) Ref: TC86M-074
Número: 17 (L)
Quadrantes: 1C, 2C
TAPA CAPO MOTOR TOMA DE AIRE TC98LH,TC92H,TC86M,TC108LH (18)
TAPA CAPO MOTOR TOMA DE AIRE TC98LH,TC92H,TC86M,TC108LH (18) Ref: TC86M-075
Número: 18 (L)
Quadrantes: 1C
TAPA PANEL DE CONTROL TC86M, TC92H, TC98LH, TC108LH (22)
TAPA PANEL DE CONTROL TC86M, TC92H, TC98LH, TC108LH (22) Ref: TC86M-076
Número: 22 (L)
Quadrantes: 2B
CUBIERTA COLUMNA DIRECCION TC86M, TC92H, TC98LH, TC108LH (24)
CUBIERTA COLUMNA DIRECCION TC86M, TC92H, TC98LH, TC108LH (24) Ref: TC86M-077
Número: 24 (L)
Quadrantes: 2B
TAPA CUBIERTA POLEAS TC86M, TC92H, TC98LH, TC108LH (26)
TAPA CUBIERTA POLEAS TC86M, TC92H, TC98LH, TC108LH (26) Ref: TC86M-078
Número: 26 (L)
Quadrantes: 2A, 2B

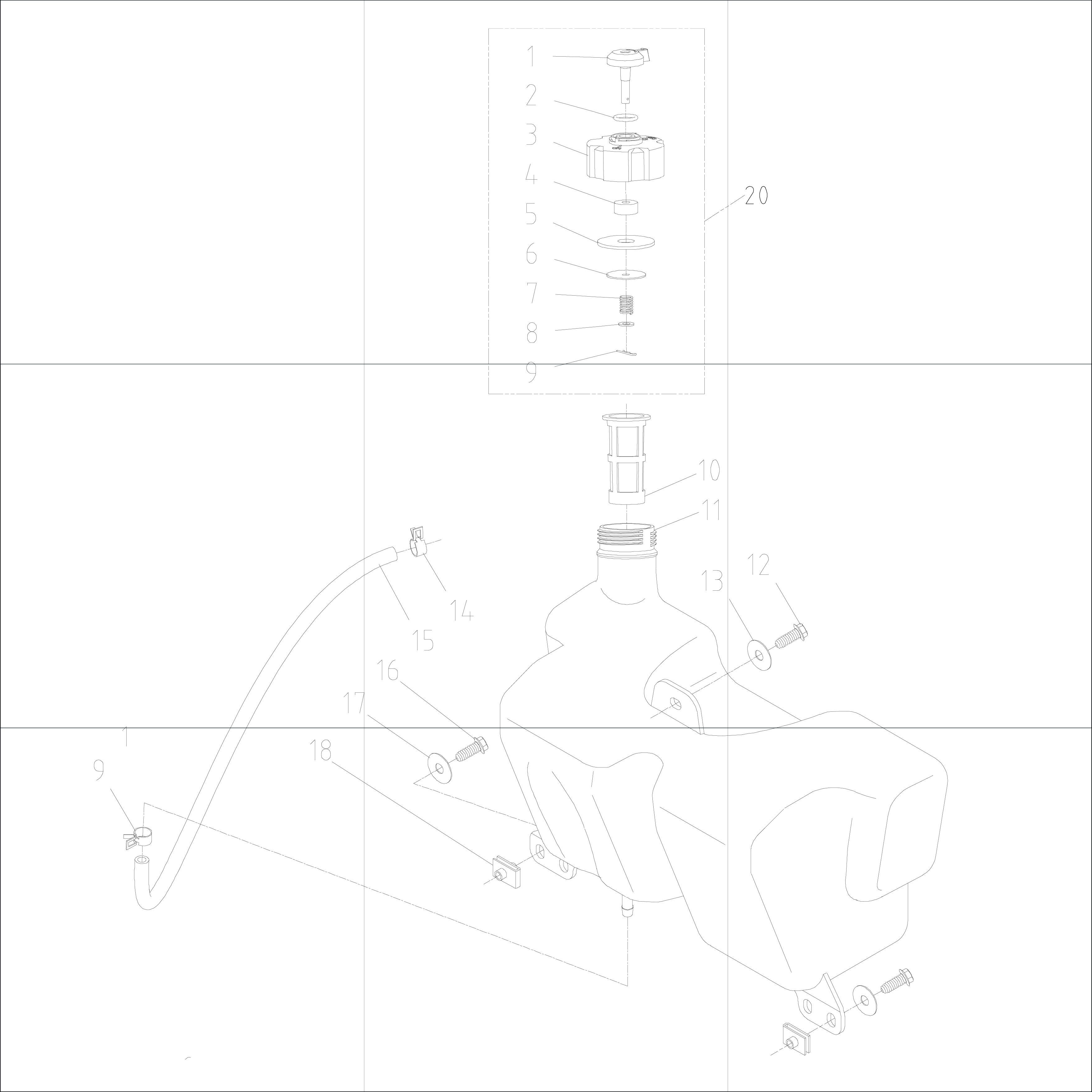

TUBO DE GASOLINA TC86M, TC92H, TC98LH (15) TC108LH (14)
TUBO DE GASOLINA TC86M, TC92H, TC98LH (15) TC108LH (14) Ref: TC86M-080
Número: 15 (C)
Quadrantes: 2A, 3A
SOPORTE AMORTIGUADOR ASIENTO TC86M, TC92H, TC98LH, TC108LH (2)
SOPORTE AMORTIGUADOR ASIENTO TC86M, TC92H, TC98LH, TC108LH (2) Ref: TC86M-081
Número: 2 (H)
Quadrantes: 3B
TORNILLO DE AJUSTE PALANCA DE ALTURA CORTE TC86M, TC92H (30) TC98LH (28)
TORNILLO DE AJUSTE PALANCA DE ALTURA CORTE TC86M, TC92H (30) TC98LH (28) Ref: TC86M-082
Número: 28 (I)
Quadrantes: 2A
CASQUILLO EJE VOLANTE TC86M, TC92H, TC98LH (25) TC108LH (9)
CASQUILLO EJE VOLANTE TC86M, TC92H, TC98LH (25) TC108LH (9) Ref: TC86M-083
Número: 25 (F)
Quadrantes: 2B
PASADOR BISAGRA CAPO MOTOR TC86M, TC92H, TC98LH, TC108LH (8)
PASADOR BISAGRA CAPO MOTOR TC86M, TC92H, TC98LH, TC108LH (8) Ref: TC86M-085
Número: 8 (L)
Quadrantes: 2C
CHAPA PROTECTOR ESCAPE TC86M (34) TC92H, TC98LH (35) TC108LH (29)
CHAPA PROTECTOR ESCAPE TC86M (34) TC92H, TC98LH (35) TC108LH (29) Ref: TC86M-090
Número: 35 (A)
Quadrantes: 1C, 2C
TAPA FOCO DERECHA TC98LH, TC92H, TC86M, TC108LH (9)
TAPA FOCO DERECHA TC98LH, TC92H, TC86M, TC108LH (9) Ref: TC86M-094
Número: 9 (L)
Quadrantes: 2C
TAPA FOCO IZQUIERDA TC98LH, TC92H, TC86M, TC108LH (16)
TAPA FOCO IZQUIERDA TC98LH, TC92H, TC86M, TC108LH (16) Ref: TC86M-095
Número: 16 (L)
Quadrantes: 2C
CONJUNTO DE FOCOS LED TC86M, TC92H, TC98LH (11,12,13) TC108LH (10,11,12)
CONJUNTO DE FOCOS LED TC86M, TC92H, TC98LH (11,12,13) TC108LH (10,11,12) Ref: TC86M-096
Número: 11, 12, 13 (L)
Quadrantes: 2C
LÂMPADA DE BASE ESQUERDA TC86M,TC92H, TC98LH, TC108LH (15)
LÂMPADA DE BASE ESQUERDA TC86M,TC92H, TC98LH, TC108LH (15) Ref: TC86M-098
Número: 15 (L)
Quadrantes: 2C
BASE FOCO DERECHA TC86M, TC92H, TC98LH, TC108LH (10)
BASE FOCO DERECHA TC86M, TC92H, TC98LH, TC108LH (10) Ref: TC86M-099
Número: 10 (L)
Quadrantes: 2C
RUEDA TRASERA COMPLETA 18X8.50-8 TC98LH, TC92H (4), TC86M, TC108LH (4)TC102H(4F)
RUEDA TRASERA COMPLETA 18X8.50-8 TC98LH, TC92H (4), TC86M, TC108LH (4)TC102H(4F) Ref: TC86M-104
Número: 4 (G)
Quadrantes: 2A, 3C
RUEDA DELANTERA COMPLETA 15X6,00-6 TC98LH, TC92H, TC86M, TC108LH (6)
RUEDA DELANTERA COMPLETA 15X6,00-6 TC98LH, TC92H, TC86M, TC108LH (6) Ref: TC86M-105
Número: 6 (E)
Quadrantes: 2A, 3C
POMO PALANCA ACELERADOR TC86M, TC92H, TC98LH, TC108LH (1)
POMO PALANCA ACELERADOR TC86M, TC92H, TC98LH, TC108LH (1) Ref: TC86M-109
Número: 1 (A)
Quadrantes: 1A
CASQUILLO TORNILLO SUJECCION EMBRAGUE TC86M, TC92M, TC98LH (12) TC108LH (13)
CASQUILLO TORNILLO SUJECCION EMBRAGUE TC86M, TC92M, TC98LH (12) TC108LH (13) Ref: TC86M-111
Número: 12 (A)
Quadrantes: 3B
TORNILLO SUJECCION EMBRAGUE MOTOR TC86M, TC92H, TC98LH (14), TC108LH(15)
TORNILLO SUJECCION EMBRAGUE MOTOR TC86M, TC92H, TC98LH (14), TC108LH(15) Ref: TC86M-112
Número: 14 (A)
Quadrantes: 3B
SOPORTE EMBRAGUE ELECTRICO TC86M, TC92H, TC98LH (15), TC108LH (16)
SOPORTE EMBRAGUE ELECTRICO TC86M, TC92H, TC98LH (15), TC108LH (16) Ref: TC86M-113
Número: 15 (A)
Quadrantes: 3B
GUIA CORREA SALIDA MOTOR TC86M, TC92M, TC98LH (17), TC108LH (18)
GUIA CORREA SALIDA MOTOR TC86M, TC92M, TC98LH (17), TC108LH (18) Ref: TC86M-114
Número: 17 (A)
Quadrantes: 2B, 3B
TORNILLO POLEA GUIA CORREA TRACCION TC86M (14), TC92H, TC98LH (17), TC108LH (22)
TORNILLO POLEA GUIA CORREA TRACCION TC86M (14), TC92H, TC98LH (17), TC108LH (22) Ref: TC86M-118
Número: 17 (B)
Quadrantes: 2A
CASQUILLO TORNILLO POLEA GUIA CORREA TRACCION TC86M (15), TC92H, TC98LH (19), TC108LH (24)
CASQUILLO TORNILLO POLEA GUIA CORREA TRACCION TC86M (15), TC92H, TC98LH (19), TC108LH (24) Ref: TC86M-119
Número: 19 (B)
Quadrantes: 2A
E-CLIP 37 POLEA GUIA CORREA TRACCION TC86M (17), TC92H, TC98LH (11), TC108LH (13)
E-CLIP 37 POLEA GUIA CORREA TRACCION TC86M (17), TC92H, TC98LH (11), TC108LH (13) Ref: TC86M-120
Número: 11 (B)
Quadrantes: 3C
EJE SOPORTE POLEA TC86M, TC92H, TC98LH (13), TC108LH (20)
EJE SOPORTE POLEA TC86M, TC92H, TC98LH (13), TC108LH (20) Ref: TC86M-121
Número: 13 (B)
Quadrantes: 2C
TORNILLO SOPORTE POLEA TENSORA CORREA TRACCION TC86M,TC92M,TC98LH,TC108LH (1)
TORNILLO SOPORTE POLEA TENSORA CORREA TRACCION TC86M,TC92M,TC98LH,TC108LH (1) Ref: TC86M-122
Número: 1 (B)
Quadrantes: 1C
CASQUILLO SOPORTE POLEA TENSORA TRACCION TC86M (26), TC92H,TC98LH,TC108LH (25)
CASQUILLO SOPORTE POLEA TENSORA TRACCION TC86M (26), TC92H,TC98LH,TC108LH (25) Ref: TC86M-123
Número: 2 (B)
Quadrantes: 1C
CASQUILLO POLEA TENSORA TRACCION TC86M (26), TC92H, TC98LH, TC108LH (3)
CASQUILLO POLEA TENSORA TRACCION TC86M (26), TC92H, TC98LH, TC108LH (3) Ref: TC86M-124
Número: 19 (B)
Quadrantes: 2A
CHAPA DERECHA SUJECCION PARACHOQUES TC86M,TC92H,TC98LH(2)TC108LH(14)
CHAPA DERECHA SUJECCION PARACHOQUES TC86M,TC92H,TC98LH(2)TC108LH(14) Ref: TC86M-128
Número: 2 (D)
Quadrantes: 2C
DEFENSA TC86M, TC92H, TC98LH (3), TC108LH (15)
DEFENSA TC86M, TC92H, TC98LH (3), TC108LH (15) Ref: TC86M-129
Número: 3 (D)
Quadrantes: 2C
SOPORTE MOTOR DERECHA TC86M, TC92H, TC98LH (5), TC108 (13)
SOPORTE MOTOR DERECHA TC86M, TC92H, TC98LH (5), TC108 (13) Ref: TC86M-130
Número: 5 (D)
Quadrantes: 2C
SOPORTE MOTOR IZQIERDA TC86M, TC92H, TC98LH (7), TC108 (17)
SOPORTE MOTOR IZQIERDA TC86M, TC92H, TC98LH (7), TC108 (17) Ref: TC86M-131
Número: 7 (D)
Quadrantes: 2C
GOMA PIE IZQUIERDO TC86M, TC92M, TC98LH (13), TC108 (25)
GOMA PIE IZQUIERDO TC86M, TC92M, TC98LH (13), TC108 (25) Ref: TC86M-132
Número: 13 (D)
Quadrantes: 2A, 2B
TORNILLO SUJECCION SOPORTE EMBRAGUE TC86M, TC92H, TC98LH, TC108LH (18)
TORNILLO SUJECCION SOPORTE EMBRAGUE TC86M, TC92H, TC98LH, TC108LH (18) Ref: TC86M-133
Número: 18 (A)
Quadrantes: 2B
SOPORTE PEDAL DELANTERO DERECHO TC86M, TC92H, TC98LH (27), TC108LH (8)
SOPORTE PEDAL DELANTERO DERECHO TC86M, TC92H, TC98LH (27), TC108LH (8) Ref: TC86M-134
Número: 27 (D)
Quadrantes: 2C
EJE RUEDA IZQUIERDO TC86M, TC92M, TC98LH, TC108LH (7)
EJE RUEDA IZQUIERDO TC86M, TC92M, TC98LH, TC108LH (7) Ref: TC86M-138
Número: 7 (E)
Quadrantes: 2B
EJE RUEDA DERECHA TC86M, TC92M, TC98LH, TC108LH (21)
EJE RUEDA DERECHA TC86M, TC92M, TC98LH, TC108LH (21) Ref: TC86M-143
Número: 21 (E)
Quadrantes: 2B
TORNILLO SUJECCION BARRA DIRECCION TC86M, TC92H, TC98LH (1), TC108 (15)
TORNILLO SUJECCION BARRA DIRECCION TC86M, TC92H, TC98LH (1), TC108 (15) Ref: TC86M-144
Número: 1 (F)
Quadrantes: 2B, 3C
CASQUILLO TORNILLO SUJECCION BARRA DIRECCION TC86M, TC92M, TC98LH (3), TC108LH (13)
CASQUILLO TORNILLO SUJECCION BARRA DIRECCION TC86M, TC92M, TC98LH (3), TC108LH (13) Ref: TC86M-145
Número: 3 (F)
Quadrantes: 2B, 3C
ROTULA DIRECCION TC86M, TC92M, TC98LH (6), TC108LH (1)
ROTULA DIRECCION TC86M, TC92M, TC98LH (6), TC108LH (1) Ref: TC86M-146
Número: 6 (F)
Quadrantes: 2C
SECTOR DENTADO DIRECCION TC86M, TC92H, TC98LH (12), TC108LH (24)
SECTOR DENTADO DIRECCION TC86M, TC92H, TC98LH (12), TC108LH (24) Ref: TC86M-147
Número: 12 (F)
Quadrantes: 2B
ARANDELA PARA PIÑON EJE DE DIRECCION TC86M, TC92M, TC98LH (3), TC108LH (13)
ARANDELA PARA PIÑON EJE DE DIRECCION TC86M, TC92M, TC98LH (3), TC108LH (13) Ref: TC86M-148
Número: 16 (F)
Quadrantes: 3B
PASADOR PIÑON EJE DE DIRECCION TC86M, TC92H, TC98LH (19), TC108LH (17)
PASADOR PIÑON EJE DE DIRECCION TC86M, TC92H, TC98LH (19), TC108LH (17) Ref: TC86M-149
Número: 19 (F)
Quadrantes: 3B
PIÑON EJE DE DIRECCION TC86M, TC92H, TC98LH (20), TC108LH (16)
PIÑON EJE DE DIRECCION TC86M, TC92H, TC98LH (20), TC108LH (16) Ref: TC86M-150
Número: 20 (F)
Quadrantes: 3B
EJE PRINCIPAL VOLANTE DIRECCION TC86M, TC92H, TC98LH (21), TC108LH (11)
EJE PRINCIPAL VOLANTE DIRECCION TC86M, TC92H, TC98LH (21), TC108LH (11) Ref: TC86M-151
Número: 21 (F)
Quadrantes: 2B
SOPORTE GUIA EJE VOLANTE TC86M, TC92H, TC98LH (24), TC108LH (5)
SOPORTE GUIA EJE VOLANTE TC86M, TC92H, TC98LH (24), TC108LH (5) Ref: TC86M-152
Número: 24 (F)
Quadrantes: 2B
MUELLE AMORTIGUADOR ASIENTO TC86M, TC92M, TC98LH (3)
MUELLE AMORTIGUADOR ASIENTO TC86M, TC92M, TC98LH (3) Ref: TC86M-161
Número: 3 (H)
Quadrantes: 3B
TORNILLO APRIETE PLACA DE PRESIÓN SENSOR DE ASIENTO TC86M, TC92H, TC98LH (6)
TORNILLO APRIETE PLACA DE PRESIÓN SENSOR DE ASIENTO TC86M, TC92H, TC98LH (6) Ref: TC86M-162
Número: 6 (H)
Quadrantes: 2B, 3B
DADO UNION EJE PEDAL FRENO TC86M, TC92H (10), TC98LH (9), TC108LH (6)
DADO UNION EJE PEDAL FRENO TC86M, TC92H (10), TC98LH (9), TC108LH (6) Ref: TC86M-164
Número: 13 (I)
Quadrantes: 2B
SOPORTE REGULACION PALANCA DE ALTURAS TC86M, TC92H (24), TC98LH (22), TC108LH (21)
SOPORTE REGULACION PALANCA DE ALTURAS TC86M, TC92H (24), TC98LH (22), TC108LH (21) Ref: TC86M-165
Número: 22 (I)
Quadrantes: 2A, 2B
MUELLE PALANCA DE ALTURAS TC86M, TC92H (29), TC98LH (27), TC108LH (22)
MUELLE PALANCA DE ALTURAS TC86M, TC92H (29), TC98LH (27), TC108LH (22) Ref: TC86M-166
Número: 27 (I)
Quadrantes: 2A
SOPORTE TENSOR POLEA CORREA TRACCION TC86M, TC92H, TC98LH, TC108LH (5)
SOPORTE TENSOR POLEA CORREA TRACCION TC86M, TC92H, TC98LH, TC108LH (5) Ref: TC86M-169
Número: - (B)
Quadrantes: 1C, 2C
VARILLA DIRECCION VOLANTE TC86M, TC92H, TC98LH (8), TC108LH (3)
VARILLA DIRECCION VOLANTE TC86M, TC92H, TC98LH (8), TC108LH (3) Ref: TC86M-170
Número: 8 (F)
Quadrantes: 2B
BRIDA UNION EJE VOLANTE TC86M, TC92H, TC98LH (26), TC108LH (8)
BRIDA UNION EJE VOLANTE TC86M, TC92H, TC98LH (26), TC108LH (8) Ref: TC86M-171
Número: 26 (F)
Quadrantes: 2B
SOPORTE DELANTERO PLATO DE CORTE TC86M, TC92H, TC98LH, TC108LH (3)
SOPORTE DELANTERO PLATO DE CORTE TC86M, TC92H, TC98LH, TC108LH (3) Ref: TC86M-173
Número: 3 (I)
Quadrantes: 1C
EJE SOPORTE DELANTERO PLATO DE CORTE TC86M, TC92H (5), TC98LH (4), TC108LH (13)
EJE SOPORTE DELANTERO PLATO DE CORTE TC86M, TC92H (5), TC98LH (4), TC108LH (13) Ref: TC86M-174
Número: 4 (I)
Quadrantes: 1C, 2C
UNION EJE SOPORTE DELANTERO PLATO DE CORTE TC86M, TC92H (13), TC98LH, TC108LH (12)
UNION EJE SOPORTE DELANTERO PLATO DE CORTE TC86M, TC92H (13), TC98LH, TC108LH (12) Ref: TC86M-176
Número: 12 (I)
Quadrantes: 1B
TORNILLO RUEDA PLATAFORMA DE CORTE TC86M, TC92H (17), TC98LH (8)
TORNILLO RUEDA PLATAFORMA DE CORTE TC86M, TC92H (17), TC98LH (8) Ref: TC86M-180
Número: 6 (J)
Quadrantes: 2A, 2C
GOMA SUJECCION BATERIA TC86M, TC92H(32)TC98LH(17)TC108LH(18)
GOMA SUJECCION BATERIA TC86M, TC92H(32)TC98LH(17)TC108LH(18) Ref: TC86M-187
Número: 17 (K)
Quadrantes: 2C
EJE DIRECCION TC86M - TC92H - TC102H - TC98LH -TC108LH -TC102HB
EJE DIRECCION TC86M - TC92H - TC102H - TC98LH -TC108LH -TC102HB Ref: TC86M-190
Número: 2 (F)
Quadrantes: 2B, 3C
COLECTOR DE ESCAPE TC92H,TC98LH
COLECTOR DE ESCAPE TC92H,TC98LH Ref: TC92H-003
Número: 20 (A)
Quadrantes: 2B
CHAPA FIJACION TRACCION TC92H,TC98LH,TC108LH(8)
CHAPA FIJACION TRACCION TC92H,TC98LH,TC108LH(8) Ref: TC92H-004
Número: 8 (G)
Quadrantes: 2B
CABLE FRENO TC92H,TC98LH(14)
CABLE FRENO TC92H,TC98LH(14) Ref: TC92H-005
Número: 14 (G)
Quadrantes: 2C, 3B
TUERCA VARILLA ACCION TRACCION M10×1.25 TC92H,TC98LH(25)TC108(24)
TUERCA VARILLA ACCION TRACCION M10×1.25 TC92H,TC98LH(25)TC108(24) Ref: TC92H-006
Número: 25 (G)
Quadrantes: 2B
MUELLE TENSION PEDAL FRENO TC92H,TC98LH,TC108LH(29)
MUELLE TENSION PEDAL FRENO TC92H,TC98LH,TC108LH(29) Ref: TC92H-007
Número: 29 (G)
Quadrantes: 1C, 2C
FIJACION CABLE SENTIDO MARCHAS TC92H,TC98LH(36)
FIJACION CABLE SENTIDO MARCHAS TC92H,TC98LH(36) Ref: TC92H-008
Número: 36 (G)
Quadrantes: 2C
SOPORTE INTERRUPTOR PEDAL FRENO TC92H(39)TC98LH(29)TC108LH(30)
SOPORTE INTERRUPTOR PEDAL FRENO TC92H(39)TC98LH(29)TC108LH(30) Ref: TC92H-009
Número: 29 (K)
Quadrantes: 3B, 3C
EJE MECANISMO PEDAL DE FRENO TC92H,TC98LH(42)TC108LH(44)
EJE MECANISMO PEDAL DE FRENO TC92H,TC98LH(42)TC108LH(44) Ref: TC92H-011
Número: 42 (G)
Quadrantes: 1C, 2C
CABLEADO TRACTOR TC92H,TC98LH(1)
CABLEADO TRACTOR TC92H,TC98LH(1) Ref: TC92H-012
Número: 1 (K)
Quadrantes: 2B, 2C, 3B
EJE MECANISMO PEDAL SENTIDO MARCHAS TC92H,TC98LH(20)TC108LH(19)
EJE MECANISMO PEDAL SENTIDO MARCHAS TC92H,TC98LH(20)TC108LH(19) Ref: TC92H-013
Número: 20 (G)
Quadrantes: 2B, 2C
CORREA TRACCION TRACTOR TC92H,TC98LH(16) TC102H (21), TC108LH (21)
CORREA TRACCION TRACTOR TC92H,TC98LH(16) TC102H (21), TC108LH (21) Ref: TC92H-014
Número: 16 (J)
Quadrantes: 1B, 1C
TRACCION HIDROSTATICA K46DR COMPLETA TC92H,TC98LH,TC108LH (10)
TRACCION HIDROSTATICA K46DR COMPLETA TC92H,TC98LH,TC108LH (10) Ref: TC92H-022
Número: 10 (G)
Quadrantes: 2B, 3B
SOPORTE CABLE SENTIDO MARCHAS TC92H, TC98LH(17),TC108LH(15)
SOPORTE CABLE SENTIDO MARCHAS TC92H, TC98LH(17),TC108LH(15) Ref: TC92H-024
Número: 17 (G)
Quadrantes: 3C
DADO UNION VARILLA FRENO TC92H, TC98LH (24)TC108LH (23)
DADO UNION VARILLA FRENO TC92H, TC98LH (24)TC108LH (23) Ref: TC92H-025
Número: 24 (G)
Quadrantes: 2B

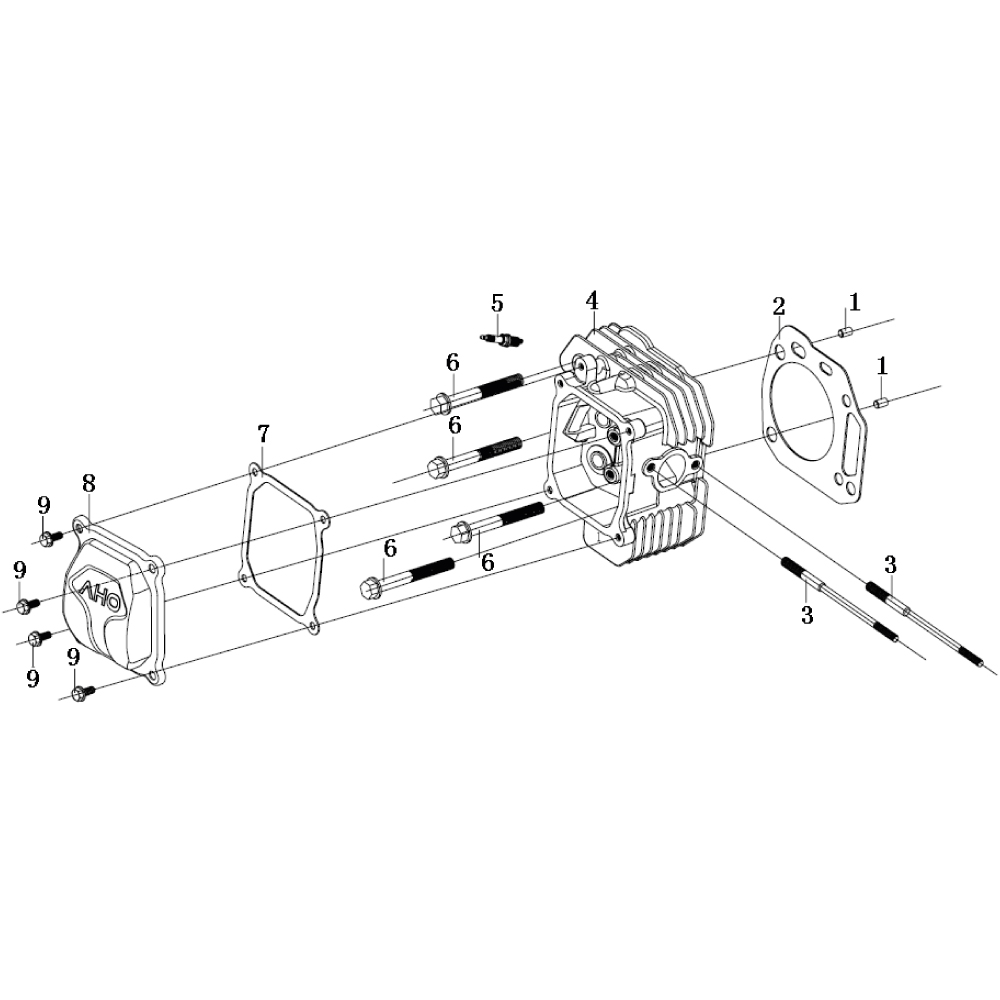

CASQUILLO GUIA TORNILLO CULATA LC1P90F-1(432CC) (1)
CASQUILLO GUIA TORNILLO CULATA LC1P90F-1(432CC) (1) Ref: TC98LH-M01
Número: 1 (M)
Quadrantes: 1C, 2C
JUNTA CULATA LC1P90F-1(432CC) (2)
JUNTA CULATA LC1P90F-1(432CC) (2) Ref: TC98LH-M02
Número: 2 (M)
Quadrantes: 2C
ESPARAGO ESCAPE LC1P90F-1(432CC) (3)
ESPARAGO ESCAPE LC1P90F-1(432CC) (3) Ref: TC98LH-M03
Número: 3 (M)
Quadrantes: 2C
CULATA LC1P90F-1(432CC) (4)
CULATA LC1P90F-1(432CC) (4) Ref: TC98LH-M04
Número: 4 (M)
Quadrantes: 2B, 2C
JUNTA TAPA DE VALANCINES LC1P90F-1(432CC) (7)
JUNTA TAPA DE VALANCINES LC1P90F-1(432CC) (7) Ref: TC98LH-M05
Número: 7 (M)
Quadrantes: 2A
TAPA VALVULAS LC1P90F-1(432CC) (8)
TAPA VALVULAS LC1P90F-1(432CC) (8) Ref: TC98LH-M06
Número: 8 (M)
Quadrantes: 2A

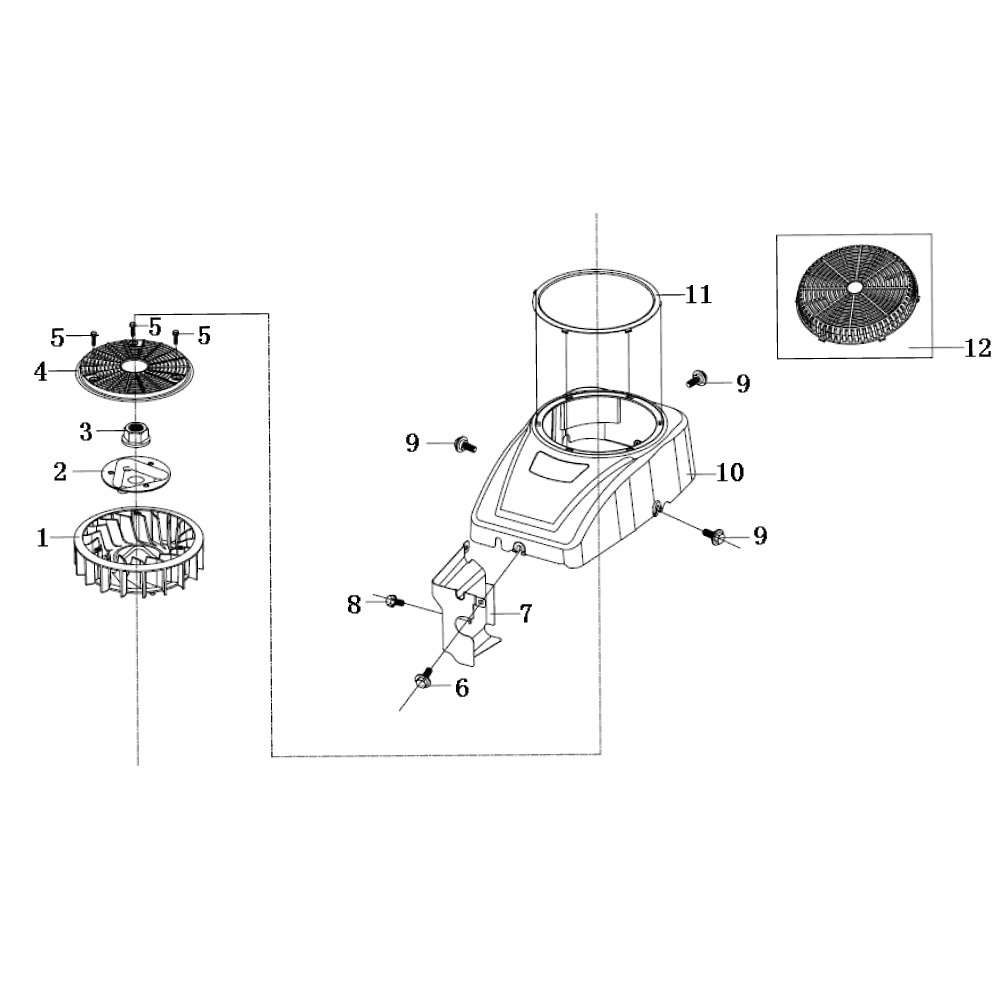

VENTILADOR MOTOR LC1P90F-1(432CC) (1)
VENTILADOR MOTOR LC1P90F-1(432CC) (1) Ref: TC98LH-M07
Número: 1 (N)
Quadrantes: 2A
DISCO DE ARRANQUE LC1P90F-1(432CC) (2)
DISCO DE ARRANQUE LC1P90F-1(432CC) (2) Ref: TC98LH-M08
Número: 2 (N)
Quadrantes: 2A
TUERCA DISCO DE ARRANQUE LC1P90F-1(432CC) (3)
TUERCA DISCO DE ARRANQUE LC1P90F-1(432CC) (3) Ref: TC98LH-M09
Número: 3 (N)
Quadrantes: 2A
REJILLA TAPA VENTILADOR LC1P90F-1 (432CC) (4)
REJILLA TAPA VENTILADOR LC1P90F-1 (432CC) (4) Ref: TC98LH-M10
Número: 4 (N)
Quadrantes: 2A
DEFLECTOR DE AIRE LC1P90F-1 (432CC) (7)
DEFLECTOR DE AIRE LC1P90F-1 (432CC) (7) Ref: TC98LH-M11
Número: 7 (N)
Quadrantes: 2B
TAPA MOTOR LC1P90F-1 (432CC) (10)
TAPA MOTOR LC1P90F-1 (432CC) (10) Ref: TC98LH-M12
Número: 10 (N)
Quadrantes: 2B
ARO EMBELLECEDOR TAPA VENTILADOR LC1P90F-1 (432CC) (11)
ARO EMBELLECEDOR TAPA VENTILADOR LC1P90F-1 (432CC) (11) Ref: TC98LH-M13
Número: 11 (N)
Quadrantes: 1B

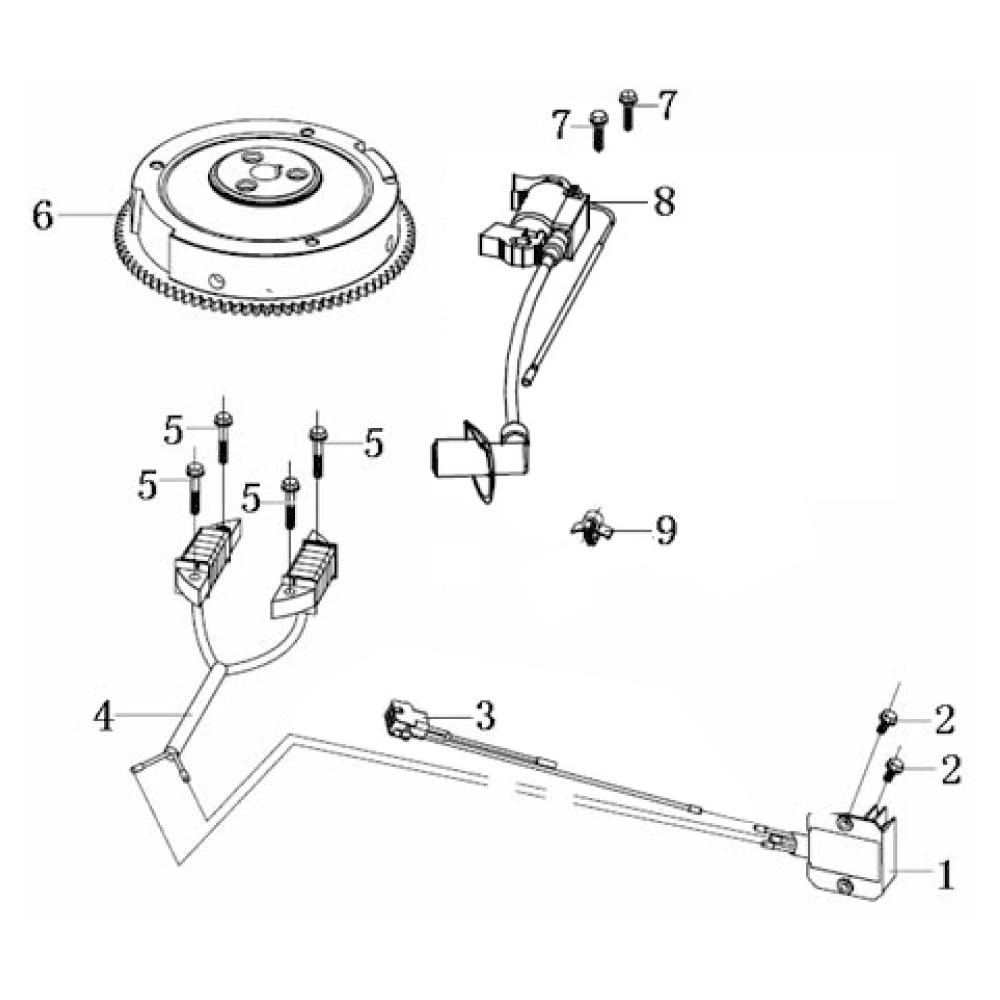

REGULADOR DE CARGA LC1P90F-1 (432CC) (1)
REGULADOR DE CARGA LC1P90F-1 (432CC) (1) Ref: TC98LH-M14
Número: 1 (Ñ)
Quadrantes: 3C
ALTERNADOR DE CARGA LC1P90F-1 (432CC) (4)
ALTERNADOR DE CARGA LC1P90F-1 (432CC) (4) Ref: TC98LH-M16
Número: 4 (Ñ)
Quadrantes: 2A, 3A
BOBINA LC1P90F-1 (432CC) (8)
BOBINA LC1P90F-1 (432CC) (8) Ref: TC98LH-M17
Número: 8 (Ñ)
Quadrantes: 1B, 2B
PRESILLA LC1P90F-1 (432CC) (9)
PRESILLA LC1P90F-1 (432CC) (9) Ref: TC98LH-M18
Número: 9 (Ñ)
Quadrantes: 2B

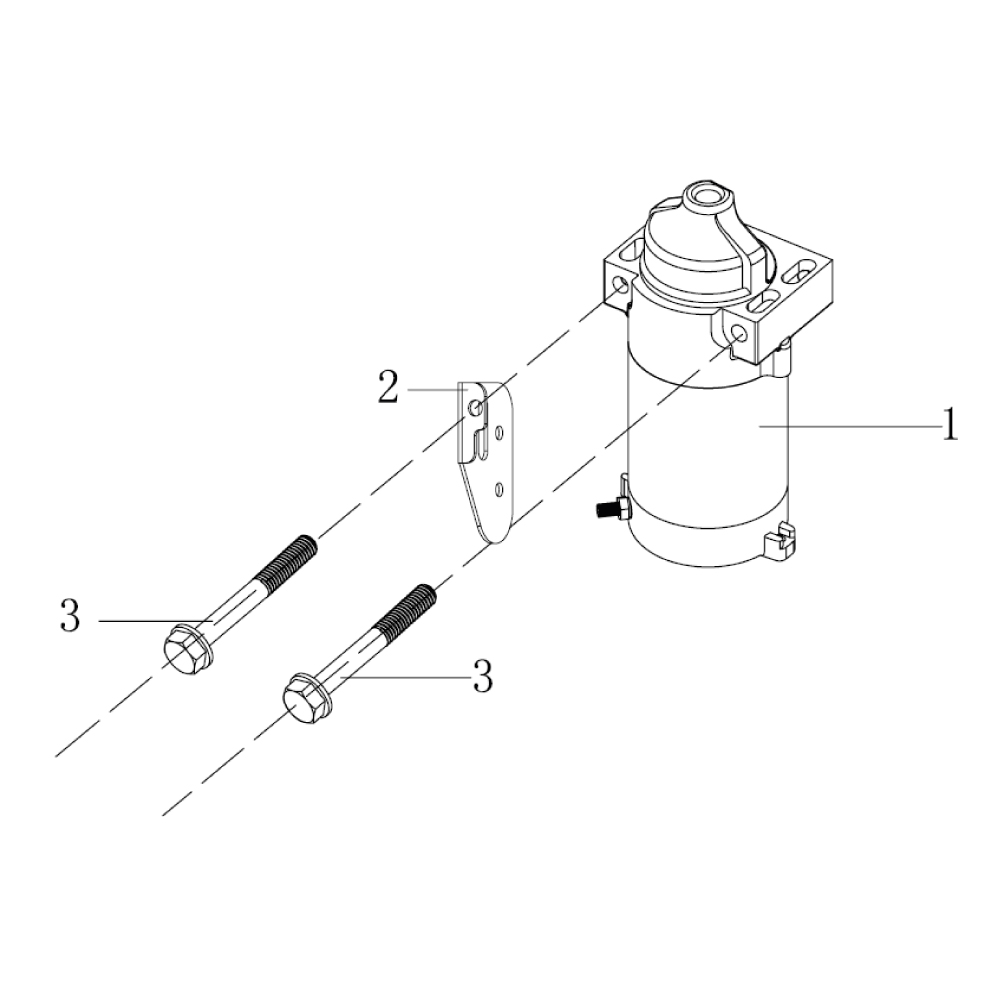

MOTOR DE ARRANQUE LC1P90F-1 (432CC) (1)
MOTOR DE ARRANQUE LC1P90F-1 (432CC) (1) Ref: TC98LH-M19
Número: 1 (O)
Quadrantes: 1B, 1C, 2B, 2C
SOPORTE MOTOR DE ARRANQUE LC1P90F-1 (432CC) (2)
SOPORTE MOTOR DE ARRANQUE LC1P90F-1 (432CC) (2) Ref: TC98LH-M20
Número: 2 (O)
Quadrantes: 2B

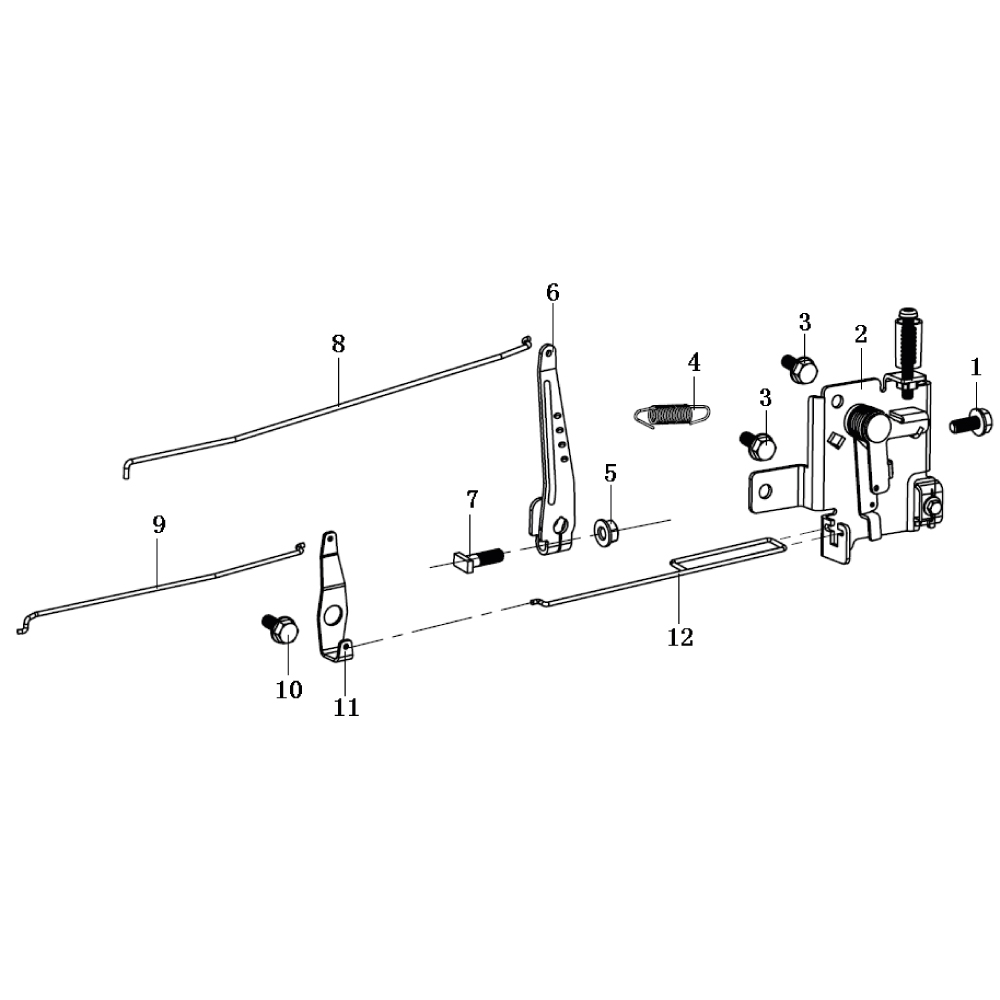

SOPORTE PALANCA ACELERADOR LC1P90F-1 (432CC) (2)
SOPORTE PALANCA ACELERADOR LC1P90F-1 (432CC) (2) Ref: TC98LH-M21
Número: 2 (P)
Quadrantes: 2C
MUELLE GOVERNADOR LC1P90F-1 (432CC) (4)
MUELLE GOVERNADOR LC1P90F-1 (432CC) (4) Ref: TC98LH-M22
Número: 4 (P)
Quadrantes: 2B, 2C
VARILLA ACELERADOR LC1P90F-1 (432CC) (8)
VARILLA ACELERADOR LC1P90F-1 (432CC) (8) Ref: TC98LH-M23
Número: 8 (P)
Quadrantes: 2A, 2B
VARILLA EMPUJE STARTER LC1P90F-1 (432CC) (12)
VARILLA EMPUJE STARTER LC1P90F-1 (432CC) (12) Ref: TC98LH-M24
Número: 12 (P)
Quadrantes: 2B, 2C
PALANCA DE ESTRANGULAMIENTO LC1P90F-1 (432CC) (11)
PALANCA DE ESTRANGULAMIENTO LC1P90F-1 (432CC) (11) Ref: TC98LH-M25
Número: 11 (P)
Quadrantes: 2A, 2B
VARILLA DE ESTRANGULAMIENTO LC1P90F-1 (432CC) (9)
VARILLA DE ESTRANGULAMIENTO LC1P90F-1 (432CC) (9) Ref: TC98LH-M26
Número: 9 (P)
Quadrantes: 2A

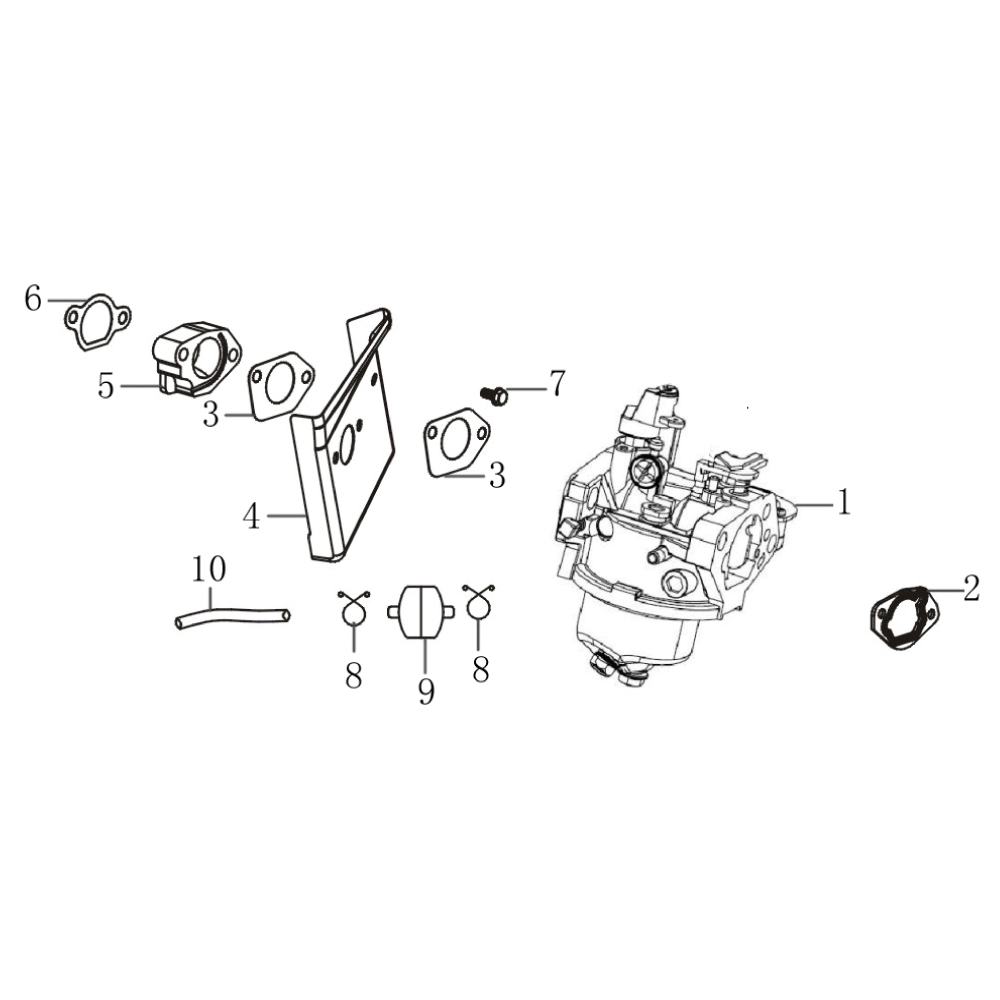

CARBURADOR LC1P90F-1 (432CC) (1)
CARBURADOR LC1P90F-1 (432CC) (1) Ref: TC98LH-M27
Número: 1 (Q)
Quadrantes: 2B, 2C
JUNTA SOPORTE FILTRO DE AIRE LC1P90F-1 (432CC) (2)
JUNTA SOPORTE FILTRO DE AIRE LC1P90F-1 (432CC) (2) Ref: TC98LH-M28
Número: 2 (Q)
Quadrantes: 2C
JUNTA BRIDA CARBURADOR LC1P90F-1 (432CC) (3)
JUNTA BRIDA CARBURADOR LC1P90F-1 (432CC) (3) Ref: TC98LH-M29
Número: 3 (Q)
Quadrantes: 2A, 2B
CHAPA DEFLECTOR CARBUIRADOR LC1P90F-1 (432CC) (4)
CHAPA DEFLECTOR CARBUIRADOR LC1P90F-1 (432CC) (4) Ref: TC98LH-M30
Número: 4 (Q)
Quadrantes: 2A, 2B
BRIDA DE ADMISION LC1P90F-1 (432CC) (5)
BRIDA DE ADMISION LC1P90F-1 (432CC) (5) Ref: TC98LH-M31
Número: 5 (Q)
Quadrantes: 2A
JUNTA BRIDA CILINDRO LC1P90F-1 (432CC) (6)
JUNTA BRIDA CILINDRO LC1P90F-1 (432CC) (6) Ref: TC98LH-M32
Número: 6 (Q)
Quadrantes: 1A
PREFILTRO
PREFILTRO Ref: TC98LH-M34
Número: 2 (R)
Quadrantes: 2A
PALOMILLA TAPA FILTRO DE AIRE LC1P90F-1 (432CC) (3)
PALOMILLA TAPA FILTRO DE AIRE LC1P90F-1 (432CC) (3) Ref: TC98LH-M35
Número: 3 (R)
Quadrantes: 1A
KIT DE VALVULAS LC1P90F-1 (432CC) (1)
KIT DE VALVULAS LC1P90F-1 (432CC) (1) Ref: TC98LH-M37
Número: 1 (S)
Quadrantes: 1B
MUELLE VALVULA LC1P90F-1 (432CC) (4)
MUELLE VALVULA LC1P90F-1 (432CC) (4) Ref: TC98LH-M40
Número: 4 (S)
Quadrantes: 2B
PLACA GUIA VARILLA VALVULAS LC1P90F-1 (432CC) (8)
PLACA GUIA VARILLA VALVULAS LC1P90F-1 (432CC) (8) Ref: TC98LH-M44
Número: 8 (S)
Quadrantes: 2B
VARILLA DE EMPUJE VALVULA LC1P90F-1 (432CC) (9)
VARILLA DE EMPUJE VALVULA LC1P90F-1 (432CC) (9) Ref: TC98LH-M45
Número: 9 (S)
Quadrantes: 2B
TAQUE VALVULA LC1P90F-1 (432CC) (10)
TAQUE VALVULA LC1P90F-1 (432CC) (10) Ref: TC98LH-M46
Número: 10 (S)
Quadrantes: 2C
ARBOL DE LEVAS LC1P90F-1 (432CC) (11)
ARBOL DE LEVAS LC1P90F-1 (432CC) (11) Ref: TC98LH-M47
Número: 11 (S)
Quadrantes: 2C
JUEGO DE AROS LC1P90F-1 (432CC) (1)
JUEGO DE AROS LC1P90F-1 (432CC) (1) Ref: TC98LH-M48
Número: 1 (T)
Quadrantes: 2A
PRESILLA PISTON LC1P90F-1 (432CC) (2)
PRESILLA PISTON LC1P90F-1 (432CC) (2) Ref: TC98LH-M49
Número: 2 (T)
Quadrantes: 2A
PISTON 90MM LC1P90F-1 (432CC) (3)
PISTON 90MM LC1P90F-1 (432CC) (3) Ref: TC98LH-M50
Número: 3 (T)
Quadrantes: 2A
BULON LC1P90F-1 (432CC) (4)
BULON LC1P90F-1 (432CC) (4) Ref: TC98LH-M51
Número: 4 (T)
Quadrantes: 2A
TENSOR DE MOLA TENSORA DA CORREIA TC98S (04 05)
TENSOR DE MOLA TENSORA DA CORREIA TC98S (04 05) Ref: TC98S-0405
Número: 15 (B)
Quadrantes: 2B
CINTO DE CORTE AKX2279 TC98S (05 01)
CINTO DE CORTE AKX2279 TC98S (05 01) Ref: TC98S-0501
Número: 16 (B)
Quadrantes: 2A, 2B, 2C, 3A, 3B
TANQUE DE COMBUSTÍVEL TC98S (02 11)
TANQUE DE COMBUSTÍVEL TC98S (02 11) Ref: TC98S-0211
Número: 11 (C)
Quadrantes: 2B, 2C, 3B, 3C
TAMPA DO DEPÓSITO DE COMBUSTÍVEL TC98S (02 20)
TAMPA DO DEPÓSITO DE COMBUSTÍVEL TC98S (02 20) Ref: TC98S-0220
Número: 20 (C)
Quadrantes: 1B
FILTRO DE ENTRADA DO TANQUE DE GÁS TC98S (02 10)
FILTRO DE ENTRADA DO TANQUE DE GÁS TC98S (02 10) Ref: TC98S-0210
Número: 10 (C)
Quadrantes: 2B

Download vista explodida

Despiece TC98LH
