Vista explodida TC98H

[TC98H] ANOVA TRACTOR CORTA-RELVA 98CM - LONCIN 452CC

Instruções

Selecione um quadrante na vista explodida para exibir as peças naquela área. Você pode ampliar para a vista explodida.

Ref: TC98H - ANOVA TRACTOR CORTA-RELVA 98CM - LONCIN 452CC

Ver as peças
A
B
C
1
2
3

Parte A

Parte B

Parte C

Parte D

Parte E

Parte F

Parte G

Parte H

Parte I

Parte-J

Parte-K

Parte-L

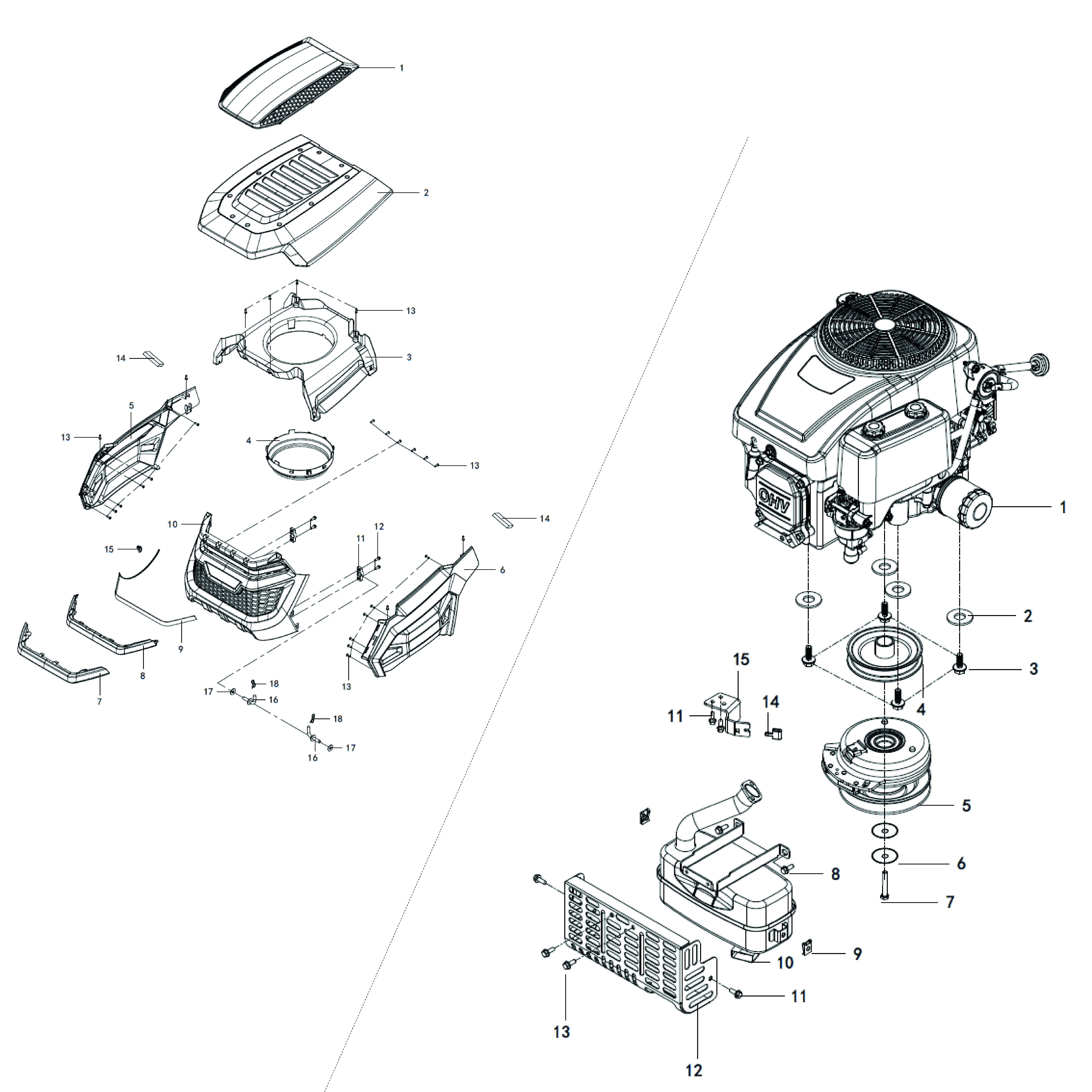

EMBELLECEDOR CAPÓ TC98H (A1)
EMBELLECEDOR CAPÓ TC98H (A1) Ref: TC98H-002
Número: 1 (A)
Quadrantes: 1A
CAPÓ TC98H (A2)
CAPÓ TC98H (A2) Ref: TC98H-003
Número: 2 (A)
Quadrantes: 1A
SOPORTE ENTRADA AIRE TC98H (A3)
SOPORTE ENTRADA AIRE TC98H (A3) Ref: TC98H-004
Número: 3 (A)
Quadrantes: 1A
CONDUCTOR AIRE TC98H (A4)
CONDUCTOR AIRE TC98H (A4) Ref: TC98H-005
Número: 4 (A)
Quadrantes: 2A
ALETA DERECHA TC98H (A5)
ALETA DERECHA TC98H (A5) Ref: TC98H-006
Número: 5 (A)
Quadrantes: 2A
ALETA IZQUIERDA TC98H (A6)
ALETA IZQUIERDA TC98H (A6) Ref: TC98H-007
Número: 6 (A)
Quadrantes: 2B
CUBIERTA SUPERIOR FARO TC98H (A7)
CUBIERTA SUPERIOR FARO TC98H (A7) Ref: TC98H-008
Número: 7 (A)
Quadrantes: 2A
CUBIERTA INFERIOR FARO TC98H (A8)
CUBIERTA INFERIOR FARO TC98H (A8) Ref: TC98H-009
Número: 8 (A)
Quadrantes: 2A
FARO LED TC98H ( A9)
FARO LED TC98H ( A9) Ref: TC98H-010
Número: 9 (A)
Quadrantes: 2A
FRONTAL CAPÓ TC98H (A10)
FRONTAL CAPÓ TC98H (A10) Ref: TC98H-011
Número: 10 (A)
Quadrantes: 2A
ABRAZADERA FRONTAL CAPÓ TC98H (A11)
ABRAZADERA FRONTAL CAPÓ TC98H (A11) Ref: TC98H-012
Número: 11 (A)
Quadrantes: 2A
GOMA APOYO CAPÓ TC98H (A14)
GOMA APOYO CAPÓ TC98H (A14) Ref: TC98H-013
Número: 14 (A)
Quadrantes: 2B
TORNILLO SUJECIÓN MOTOR TC98H (B3)
TORNILLO SUJECIÓN MOTOR TC98H (B3) Ref: TC98H-014
Número: 3 (A)
Quadrantes: 2C
POLEA SALIDA MOTOR TC98H (B4)
POLEA SALIDA MOTOR TC98H (B4) Ref: TC98H-015
Número: 4 (A)
Quadrantes: 2C
EMBRAGUE CUCHILLAS TC98H (B5)
EMBRAGUE CUCHILLAS TC98H (B5) Ref: TC98H-016
Número: 5 (A)
Quadrantes: 3C
TORNILLO EMBRAGUE CUCHILLAS TC98H (B7)
TORNILLO EMBRAGUE CUCHILLAS TC98H (B7) Ref: TC98H-017
Número: 7 (A)
Quadrantes: 3C
GRAPA FIJACIÓN TC98H (B9)
GRAPA FIJACIÓN TC98H (B9) Ref: TC98H-018
Número: 9 (A)
Quadrantes: 3C
ESCAPE TC98H (B10)
ESCAPE TC98H (B10) Ref: TC98H-019
Número: 10 (A)
Quadrantes: 3B, 3C
PROTECTOR ESCAPE TC98H (B12)
PROTECTOR ESCAPE TC98H (B12) Ref: TC98H-020
Número: 12 (A)
Quadrantes: 3B
APOYO EMBRAGUE TC98H (B14)
APOYO EMBRAGUE TC98H (B14) Ref: TC98H-021
Número: 14 (A)
Quadrantes: 3C
SOPORTE EMBRAGUE CUCHILLAS TC98H (B15)
SOPORTE EMBRAGUE CUCHILLAS TC98H (B15) Ref: TC98H-022
Número: 15 (A)
Quadrantes: 2B, 2C, 3C

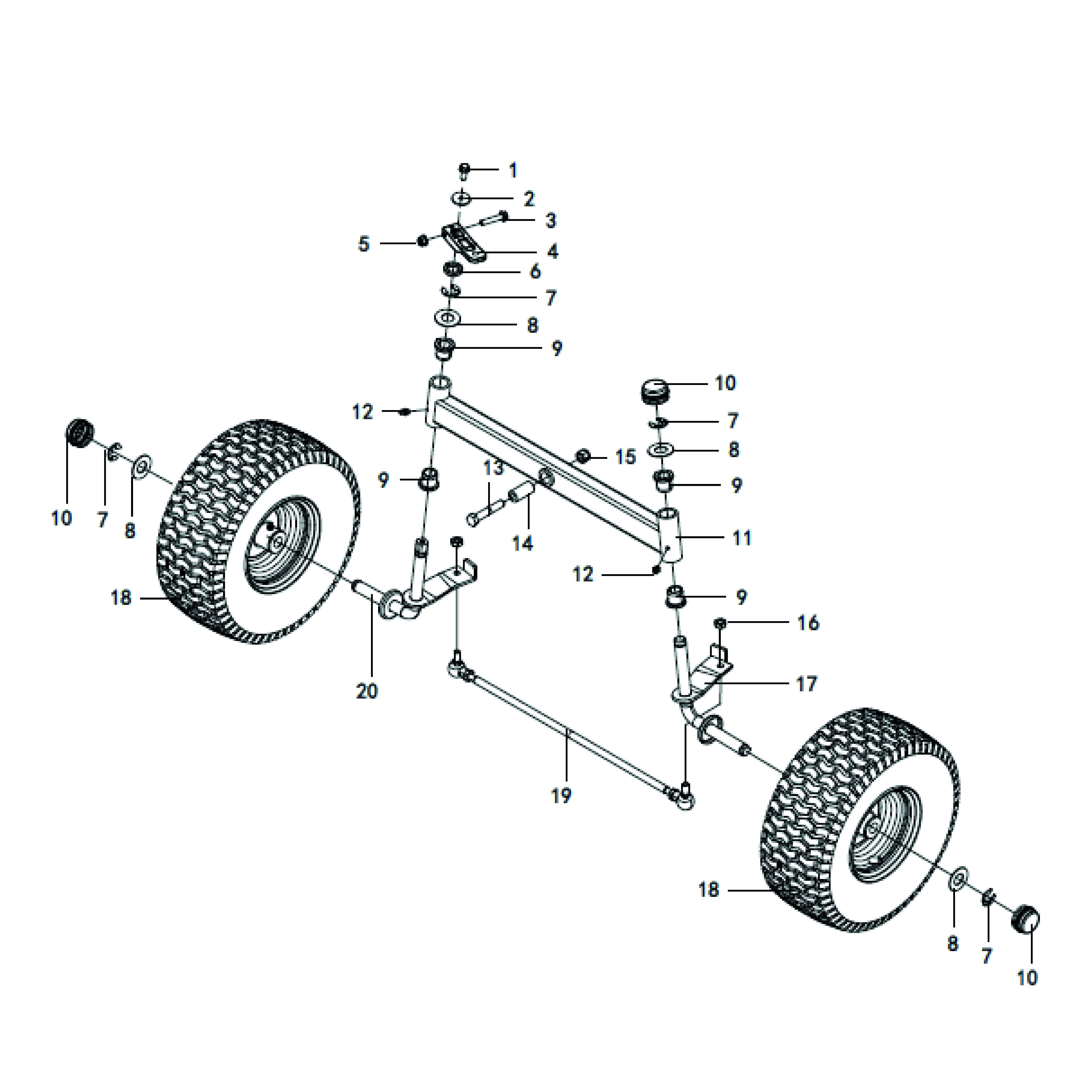

BRAZO EJE DIRECCIÓN TC98H (C4)
BRAZO EJE DIRECCIÓN TC98H (C4) Ref: TC98H-023
Número: 4 (B)
Quadrantes: 1B
CASQUILLO APOYO BRAZO EJE DIRECCIÓN TC98H (C6)
CASQUILLO APOYO BRAZO EJE DIRECCIÓN TC98H (C6) Ref: TC98H-024
Número: 6 (B)
Quadrantes: 1B
PRESILLA E -CLIP 15MM TC98H (C7)
PRESILLA E -CLIP 15MM TC98H (C7) Ref: TC98H-025
Número: 7 (B)
Quadrantes: 1B
ARANDELA APOYO BRAZO EJE DIRECCIÓN TC98H (C8)
ARANDELA APOYO BRAZO EJE DIRECCIÓN TC98H (C8) Ref: TC98H-026
Número: 8 (B)
Quadrantes: 1B
CASQUILLO EJE DIRECCIÓN TC98H (C9)
CASQUILLO EJE DIRECCIÓN TC98H (C9) Ref: TC98H-027
Número: 9 (B)
Quadrantes: 1B
TAPA CASQUILLO EJE DIRECCIÓN TC98H (C10)
TAPA CASQUILLO EJE DIRECCIÓN TC98H (C10) Ref: TC98H-028
Número: 10 (B)
Quadrantes: 2A
EJE DELANTERO TC98H (C11)
EJE DELANTERO TC98H (C11) Ref: TC98H-029
Número: 11 (B)
Quadrantes: 2B
TORNILLO +TUERCAEJE DELANTERO TC98H (C13-15)
TORNILLO +TUERCAEJE DELANTERO TC98H (C13-15) Ref: TC98H-030
Número: 13, 15 (B)
Quadrantes: 1A
CASQUILLO SUJECION EJE DELANTERO TC98H (C14)
CASQUILLO SUJECION EJE DELANTERO TC98H (C14) Ref: TC98H-031
Número: 14 (B)
Quadrantes: 2B
EJE RUEDA IZQUIERDO TC98H (C17)
EJE RUEDA IZQUIERDO TC98H (C17) Ref: TC98H-032
Número: 17 (B)
Quadrantes: 2B, 3B
RUEDA DELANTERA TC98H (C18)
RUEDA DELANTERA TC98H (C18) Ref: TC98H-033
Número: 18 (B)
Quadrantes: 2A, 3C
EJE DIRECCIÓN TC98H (C19)
EJE DIRECCIÓN TC98H (C19) Ref: TC98H-034
Número: 19 (B)
Quadrantes: 2B, 3B
EJE RUEDA DERECHO TC98H (C20)
EJE RUEDA DERECHO TC98H (C20) Ref: TC98H-035
Número: 20 (B)
Quadrantes: 2B

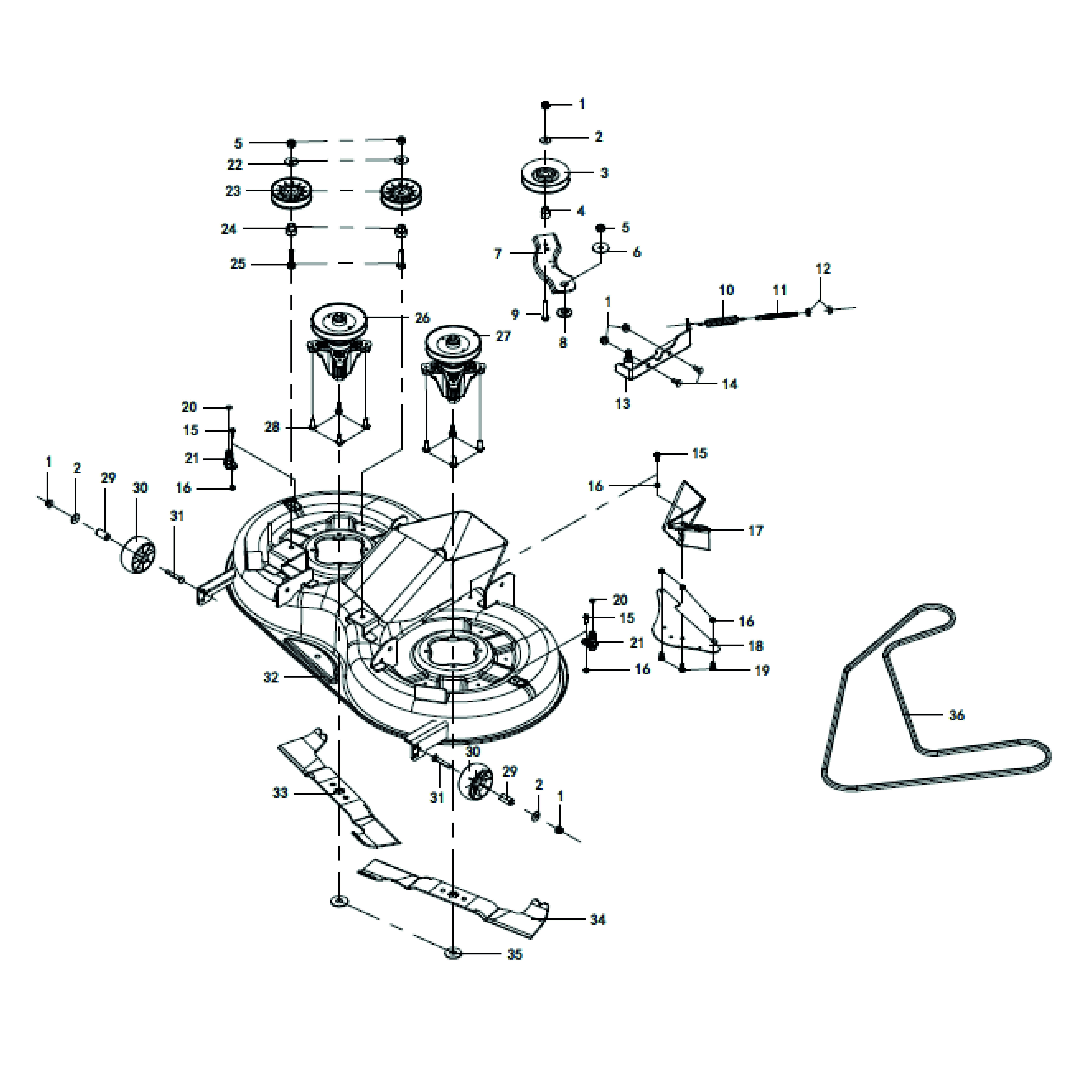

POLEA TENSORA CORREA CUCHILLAS TC98H (D3)
POLEA TENSORA CORREA CUCHILLAS TC98H (D3) Ref: TC98H-036
Número: 3 (C)
Quadrantes: 1B
CASQUILLO APOYO POLEA TENSORA TC98H (D4)
CASQUILLO APOYO POLEA TENSORA TC98H (D4) Ref: TC98H-037
Número: 4 (C)
Quadrantes: 1B
CHAPA SUJECIÓN POLEA TENSORA TC98H (D7)
CHAPA SUJECIÓN POLEA TENSORA TC98H (D7) Ref: TC98H-038
Número: 7 (C)
Quadrantes: 1B
MUELLE TENSOR POLEA CORREA CUCHILLAS TC98H (D10)
MUELLE TENSOR POLEA CORREA CUCHILLAS TC98H (D10) Ref: TC98H-039
Número: 10 (C)
Quadrantes: 1B
AJUSTE MUELLE TENSOR TC98H (D11)
AJUSTE MUELLE TENSOR TC98H (D11) Ref: TC98H-040
Número: 11 (C)
Quadrantes: 1C
SOPORTE POLEA TENSORA CORREA CUCHILLAS TC98H (D13)
SOPORTE POLEA TENSORA CORREA CUCHILLAS TC98H (D13) Ref: TC98H-041
Número: 13 (C)
Quadrantes: 1B, 2B
DEFLECTOR SALIDA TC98H (D17)
DEFLECTOR SALIDA TC98H (D17) Ref: TC98H-042
Número: 17 (C)
Quadrantes: 2B
PLACA INFERIOR TC98H (D18)
PLACA INFERIOR TC98H (D18) Ref: TC98H-043
Número: 18 (C)
Quadrantes: 2B
CONECTOR LIMPIEZA TC98H (D21)
CONECTOR LIMPIEZA TC98H (D21) Ref: TC98H-044
Número: 21 (C)
Quadrantes: 2B
POLEA GUIA CORREA CUCHILLAS TC98H (D23)
POLEA GUIA CORREA CUCHILLAS TC98H (D23) Ref: TC98H-045
Número: 23 (C)
Quadrantes: 1A, 1B
CASQUILLO APOYO POLEA GUIA CORREA CUCHILLAS TC98H (D4)
CASQUILLO APOYO POLEA GUIA CORREA CUCHILLAS TC98H (D4) Ref: TC98H-046
Número: 4 (C)
Quadrantes: 1B
BUJE DERECHO COMPLETO TC98H (D26)
BUJE DERECHO COMPLETO TC98H (D26) Ref: TC98H-047
Número: 26 (C)
Quadrantes: 1A, 1A
BUJE IZQUIERDO COMPLETO TC98H (D27)
BUJE IZQUIERDO COMPLETO TC98H (D27) Ref: TC98H-048
Número: 27 (C)
Quadrantes: 1B, 2B
TORNILLO AMARRE BUJES TC98H (D28)
TORNILLO AMARRE BUJES TC98H (D28) Ref: TC98H-049
Número: 28 (C)
Quadrantes: 2A, 2B
CASQUILLO EJE RUEDA CORTE TC98H (D29)
CASQUILLO EJE RUEDA CORTE TC98H (D29) Ref: TC98H-050
Número: 29 (C)
Quadrantes: 2A, 3B
RUEDA PLATAFORMA DE CORTE TC98H (D30)
RUEDA PLATAFORMA DE CORTE TC98H (D30) Ref: TC98H-051
Número: 30 (C)
Quadrantes: 2A, 3B
PLATAFORMA DE CORTE TC98H (D32)
PLATAFORMA DE CORTE TC98H (D32) Ref: TC98H-052
Número: 32 (C)
Quadrantes: 2A, 2B
CUCHILLA DERECHA TC98H (D33)
CUCHILLA DERECHA TC98H (D33) Ref: TC98H-053
Número: 33 (C)
Quadrantes: 3A
CUCHILLA IZQUIERDA TC98H (D34)
CUCHILLA IZQUIERDA TC98H (D34) Ref: TC98H-054
Número: 34 (C)
Quadrantes: 3B
CORREA DE CORTE TC98H (D36)
CORREA DE CORTE TC98H (D36) Ref: TC98H-055
Número: 36 (D)
Quadrantes: 2C, 3C

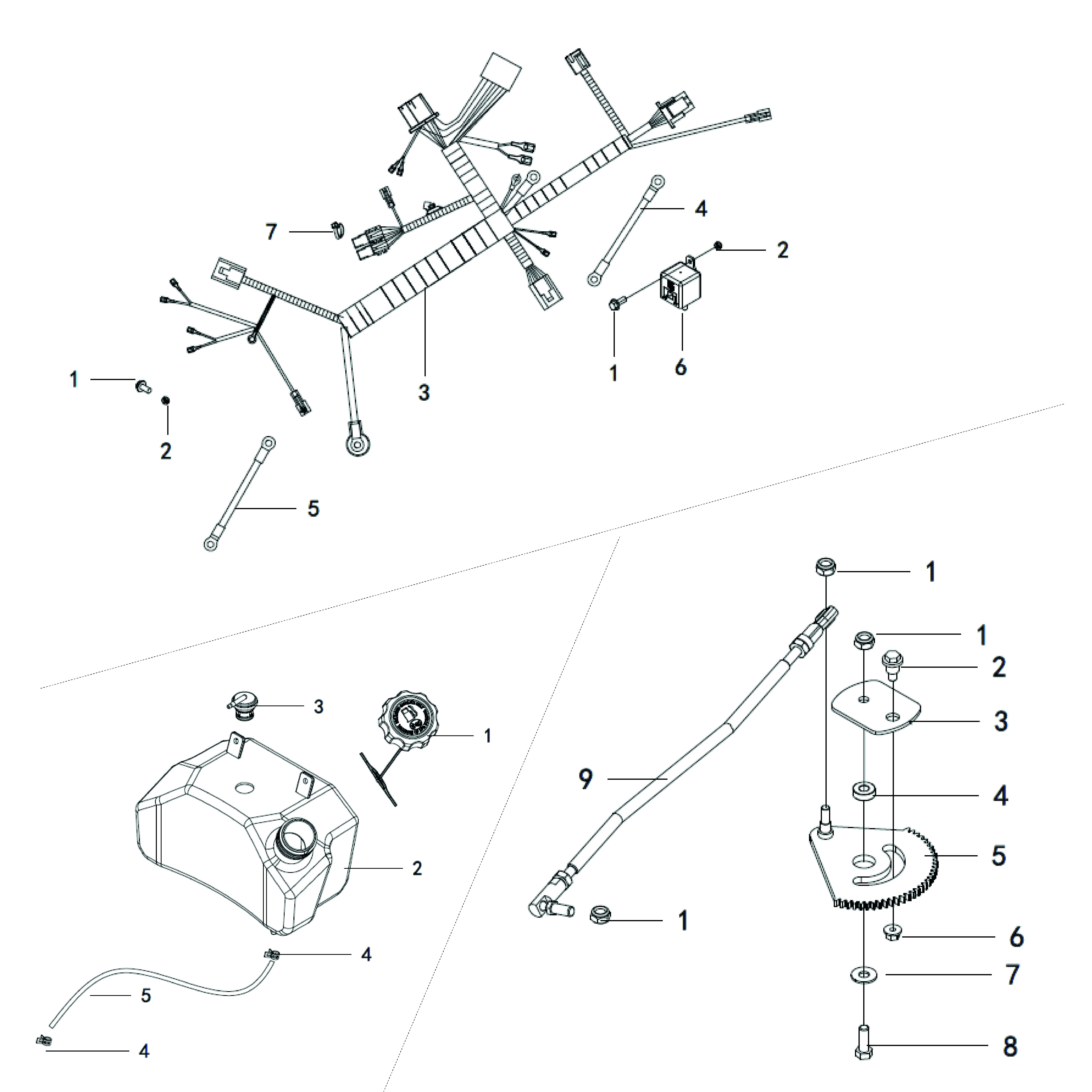

CABLEADO PRINCIPAL TC98H (E3)
CABLEADO PRINCIPAL TC98H (E3) Ref: TC98H-056
Número: 3 (D)
Quadrantes: 1A, 1B, 1C
CABLE BATERIA NEGATIVO TC98H (E5)
CABLE BATERIA NEGATIVO TC98H (E5) Ref: TC98H-057
Número: 5 (D)
Quadrantes: 2A
RELÉ TC98H (E6)
RELÉ TC98H (E6) Ref: TC98H-058
Número: 6 (D)
Quadrantes: 1B
TORNILLO CREMALLERA DIRECCIÓN TC98H (F2)
TORNILLO CREMALLERA DIRECCIÓN TC98H (F2) Ref: TC98H-059
Número: 2 (D)
Quadrantes: 2C
PLACA SUPERIOR CREMALLERA VOLANTE TC98H (F2)
PLACA SUPERIOR CREMALLERA VOLANTE TC98H (F2) Ref: TC98H-060
Número: 3 (D)
Quadrantes: 2C
CASQUILLO CREMALLERA VOLANTE TC98H (F4)
CASQUILLO CREMALLERA VOLANTE TC98H (F4) Ref: TC98H-061
Número: 4 (D)
Quadrantes: 3C
CREMALLERA DE DIRECCIÓN TC98H (F5)
CREMALLERA DE DIRECCIÓN TC98H (F5) Ref: TC98H-062
Número: 5 (D)
Quadrantes: 3C
VARILLA DIRECCIÓN TC98H (F9)
VARILLA DIRECCIÓN TC98H (F9) Ref: TC98H-063
Número: 9 (D)
Quadrantes: 2C, 3B
TAPÓN GASOLINA TC98H (G1)
TAPÓN GASOLINA TC98H (G1) Ref: TC98H-064
Número: 1 (D)
Quadrantes: 2B, 3B
DEPÓSITO COMBUSTIBLE TC98H (G2)
DEPÓSITO COMBUSTIBLE TC98H (G2) Ref: TC98H-065
Número: 2 (D)
Quadrantes: 3A
VALVULA RESPIRO DEPÓSITO COMBUSTIBLE TC98H (G3)
VALVULA RESPIRO DEPÓSITO COMBUSTIBLE TC98H (G3) Ref: TC98H-066
Número: 3 (D)
Quadrantes: 2A

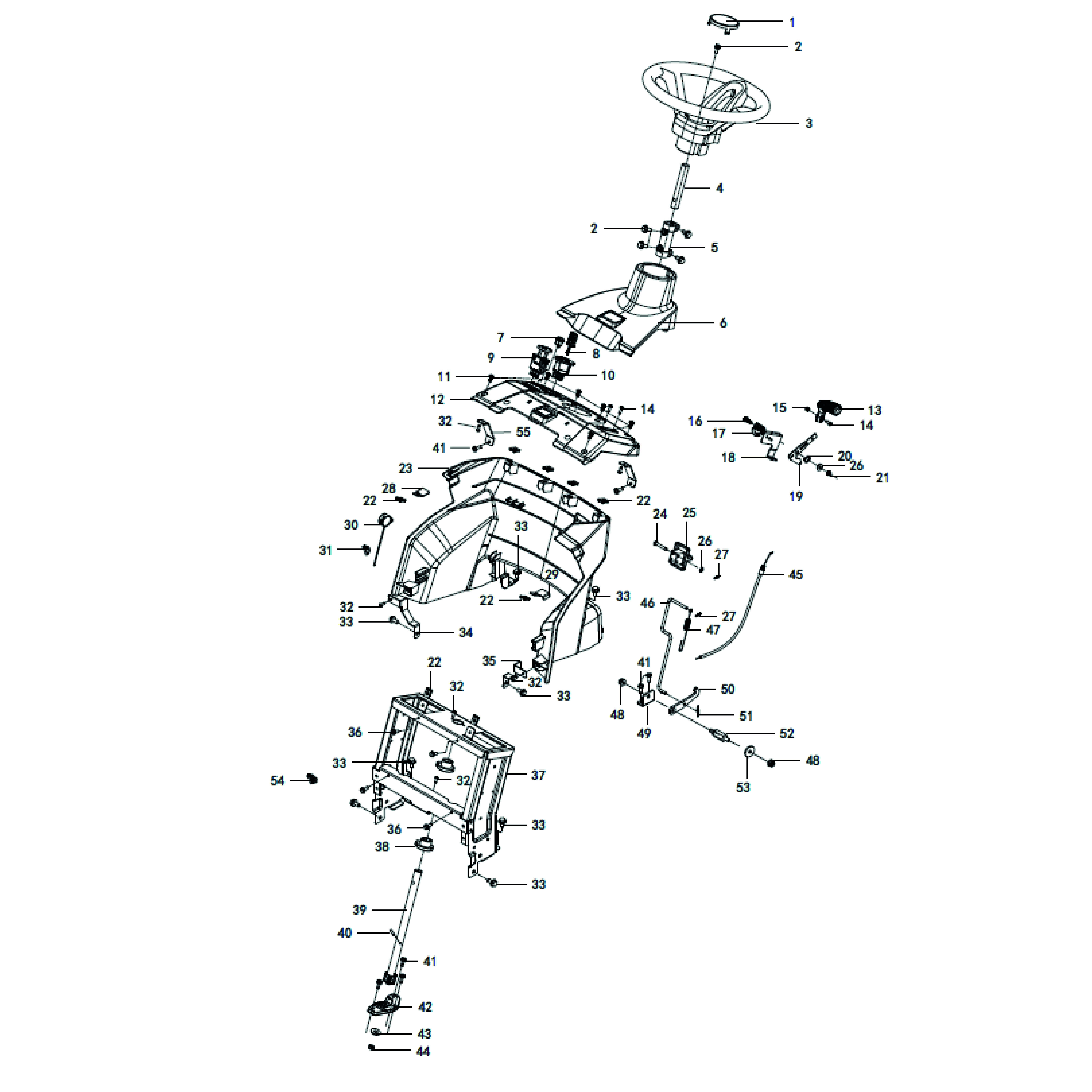

EMBELLECEDOR VOLANTE TC98H (H1)
EMBELLECEDOR VOLANTE TC98H (H1) Ref: TC98H-067
Número: 1 (E)
Quadrantes: 1B
VOLANTE DIRECCIÓN TRACTOR TC98H (H3)
VOLANTE DIRECCIÓN TRACTOR TC98H (H3) Ref: TC98H-068
Número: 3 (E)
Quadrantes: 1B
EJE SUPERIOR SUJECCION VOLANTE TC98H (H4)
EJE SUPERIOR SUJECCION VOLANTE TC98H (H4) Ref: TC98H-069
Número: 4 (E)
Quadrantes: 1B
BRIDA UNION EJE VOLANTE TC98H (H4)
BRIDA UNION EJE VOLANTE TC98H (H4) Ref: TC98H-070
Número: 5 (E)
Quadrantes: 1B
TAPA SOPORTE VOLANTE TC98H (H6)
TAPA SOPORTE VOLANTE TC98H (H6) Ref: TC98H-071
Número: 6 (E)
Quadrantes: 1B
BOTON CORTE MARCHA ATRAS TC98H (H7)
BOTON CORTE MARCHA ATRAS TC98H (H7) Ref: TC98H-072
Número: 7 (E)
Quadrantes: 1B
LLAVE DE CONTACTO ARRANQUE TC98H (8-10)
LLAVE DE CONTACTO ARRANQUE TC98H (8-10) Ref: TC98H-073
Número: 8, 10 (E)
Quadrantes: 1B, 2B
INTERRUPTOR CUADRO CUCHILLAS TC98H (H9)
INTERRUPTOR CUADRO CUCHILLAS TC98H (H9) Ref: TC98H-074
Número: 9 (E)
Quadrantes: 1B, 2B
TAPA DE PANEL DE CONTROL TC98H (H12)
TAPA DE PANEL DE CONTROL TC98H (H12) Ref: TC98H-075
Número: 12 (E)
Quadrantes: 2B
PALANCA ACELERADOR TC98H (H13)
PALANCA ACELERADOR TC98H (H13) Ref: TC98H-076
Número: 13 (E)
Quadrantes: 2C
SOPORTE PALANCA ACELERADOR TC98H (H17-18-19)
SOPORTE PALANCA ACELERADOR TC98H (H17-18-19) Ref: TC98H-077
Número: 17, 18, 19 (E)
Quadrantes: 2C
GRAPA FIJACIÓN PANEL DE CONTROL TC98H (H22)
GRAPA FIJACIÓN PANEL DE CONTROL TC98H (H22) Ref: TC98H-078
Número: 22 (E)
Quadrantes: 2B
CUBIERTA COLUMNA VOLANTE TC98H (H23)
CUBIERTA COLUMNA VOLANTE TC98H (H23) Ref: TC98H-079
Número: 23 (E)
Quadrantes: 2B
GATILLO ACCIONAMIENTO FRENO TC98H (H24-25)
GATILLO ACCIONAMIENTO FRENO TC98H (H24-25) Ref: TC98H-080
Número: 25 (E)
Quadrantes: 2B
FIJACIÓN DERECHO PANEL DE CONTROL TC98H (H28)
FIJACIÓN DERECHO PANEL DE CONTROL TC98H (H28) Ref: TC98H-081
Número: 28 (E)
Quadrantes: 2B
FIJACIÓN IZQUIERDO PANEL DE CONTROL TC98H (H29)
FIJACIÓN IZQUIERDO PANEL DE CONTROL TC98H (H29) Ref: TC98H-082
Número: 29 (E)
Quadrantes: 2B
AVISADOR ACUSTICO TC98H (H30)
AVISADOR ACUSTICO TC98H (H30) Ref: TC98H-083
Número: 30 (E)
Quadrantes: 2B
SOPORTE DERECHO FIJACION CUBIERTA COLUMNA VOLANTE TC98H(H34)
SOPORTE DERECHO FIJACION CUBIERTA COLUMNA VOLANTE TC98H(H34) Ref: TC98H-084
Número: 34 (E)
Quadrantes: 2B
SOPORTE IZQUIERDO FIJACION CUBIERTA COLUMNA VOLANTE TC98H(H35)
SOPORTE IZQUIERDO FIJACION CUBIERTA COLUMNA VOLANTE TC98H(H35) Ref: TC98H-085
Número: 35 (E)
Quadrantes: 2B
COLUMNA SUJECION CUADRO TC98H (H37)
COLUMNA SUJECION CUADRO TC98H (H37) Ref: TC98H-086
Número: 37 (E)
Quadrantes: 3B
CASQUILLO EJE VOLANTE TC98H (H38)
CASQUILLO EJE VOLANTE TC98H (H38) Ref: TC98H-087
Número: 38 (E)
Quadrantes: 3B
EJE PRINCIPAL VOLANTE DIRECCIÓN TC98H (H39)
EJE PRINCIPAL VOLANTE DIRECCIÓN TC98H (H39) Ref: TC98H-088
Número: 39 (E)
Quadrantes: 3B
SOPORTE EJE PRINCIPAL VOLANTE DIRECCIÓN TC98H (H42)
SOPORTE EJE PRINCIPAL VOLANTE DIRECCIÓN TC98H (H42) Ref: TC98H-089
Número: 42 (E)
Quadrantes: 3B
CABLE ACELERADOR TC98H (H45)
CABLE ACELERADOR TC98H (H45) Ref: TC98H-090
Número: 45 (E)
Quadrantes: 2C
PALANCA ACCIONAMIENTO FRENO TC98H (H46)
PALANCA ACCIONAMIENTO FRENO TC98H (H46) Ref: TC98H-091
Número: 46 (E)
Quadrantes: 2B
MUELLE RETROCESO PALANCA FRENO TC98H (H47)
MUELLE RETROCESO PALANCA FRENO TC98H (H47) Ref: TC98H-092
Número: 47 (E)
Quadrantes: 2B
FIJACIÓN LEVA FRENO TC98H (H49-50-51)
FIJACIÓN LEVA FRENO TC98H (H49-50-51) Ref: TC98H-093
Número: 49, 50, 51 (E)
Quadrantes: 2B
SOPORTE SUPERIOR PANEL DE CONTROL TC98H (H55)
SOPORTE SUPERIOR PANEL DE CONTROL TC98H (H55) Ref: TC98H-094
Número: 55 (E)
Quadrantes: 2B

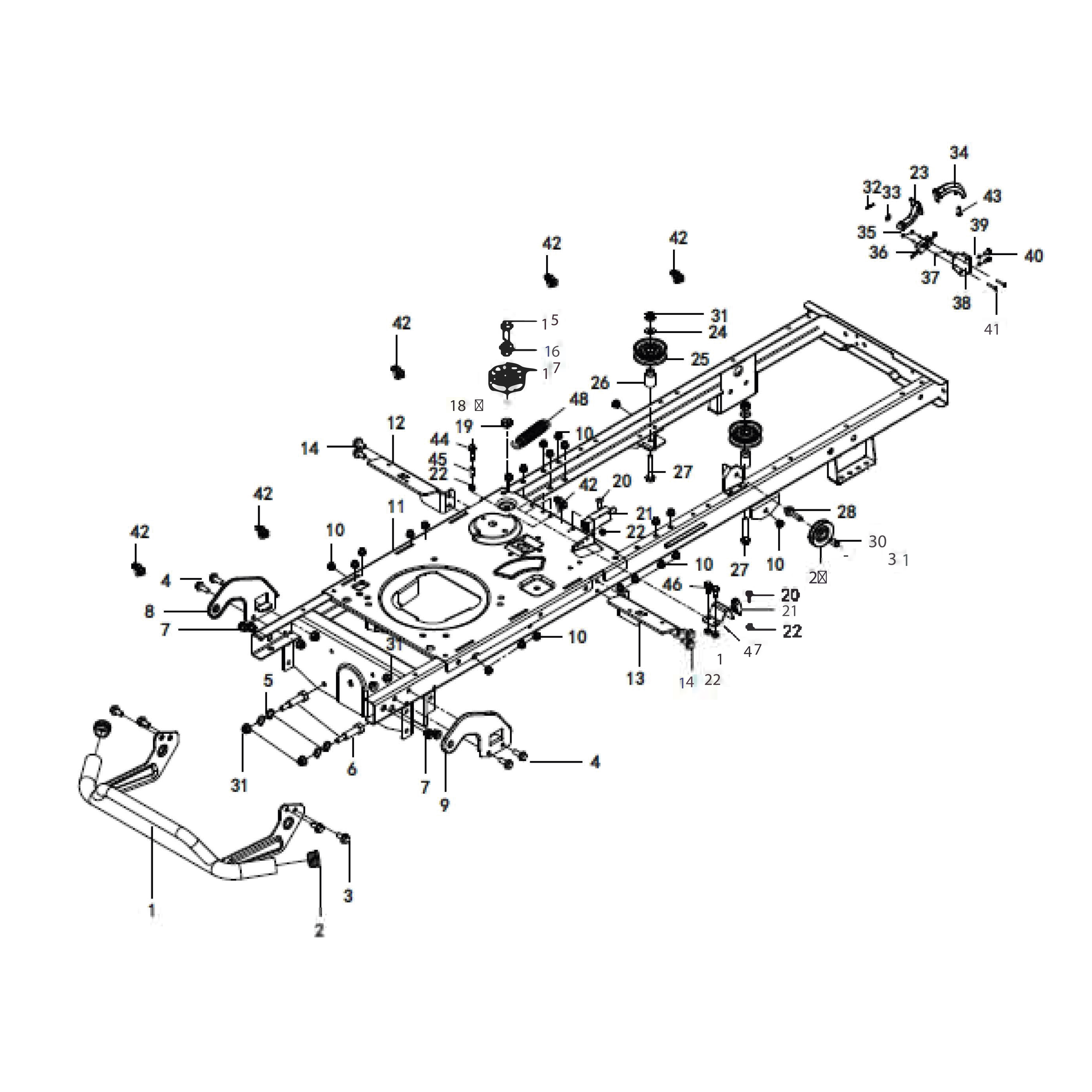

DEFENSA DELANTERA TC98H (I1)
DEFENSA DELANTERA TC98H (I1) Ref: TC98H-095
Número: 1 (L)
Quadrantes: 3A
SUJECION DERECHA DEFENSA DELANTERA TC98H (I8)
SUJECION DERECHA DEFENSA DELANTERA TC98H (I8) Ref: TC98H-096
Número: 8 (L)
Quadrantes: 2A
SUJECION IZQUIERDA DEFENSA DELANTERA TC98H (I9)
SUJECION IZQUIERDA DEFENSA DELANTERA TC98H (I9) Ref: TC98H-097
Número: 9 (L)
Quadrantes: 3B
CASQUILLO POLEA TENSORA TRACCION TC98H (I16)
CASQUILLO POLEA TENSORA TRACCION TC98H (I16) Ref: TC98H-098
Número: 16 (L)
Quadrantes: 1B
POLEA TENSORA CORREA TRACCION TC98H (I17)
POLEA TENSORA CORREA TRACCION TC98H (I17) Ref: TC98H-099
Número: 17 (L)
Quadrantes: 2B
INTERRUPTOR PEDAL TC98H (I21)
INTERRUPTOR PEDAL TC98H (I21) Ref: TC98H-100
Número: 21 (L)
Quadrantes: 2C
LEVA RECTA INTRRUPTOR LLENADO RECOGEDOR TC98H (I23)
LEVA RECTA INTRRUPTOR LLENADO RECOGEDOR TC98H (I23) Ref: TC98H-101
Número: 23 (L)
Quadrantes: 1C
POLEA GUIA CORREA TRACCIÓN TC98H (I25)
POLEA GUIA CORREA TRACCIÓN TC98H (I25) Ref: TC98H-102
Número: 25 (L)
Quadrantes: 1B
CASQUILLO POLEA GUIA CORREA TRACCIÓN TC98H (I26)
CASQUILLO POLEA GUIA CORREA TRACCIÓN TC98H (I26) Ref: TC98H-103
Número: 26 (L)
Quadrantes: 2B
POLEA GUIA CABLE ALTURAS TC98H (I29)
POLEA GUIA CABLE ALTURAS TC98H (I29) Ref: TC98H-104
Número: 29 (L)
Quadrantes: 2C
CASQUILLO POLEA GUIA CABLE ALTURAS TC98H (I30)
CASQUILLO POLEA GUIA CABLE ALTURAS TC98H (I30) Ref: TC98H-105
Número: 30 (L)
Quadrantes: 2C
PALANCA INTERRUPTOR LLENADO CESTO TC98H (I34)
PALANCA INTERRUPTOR LLENADO CESTO TC98H (I34) Ref: TC98H-106
Número: 34 (L)
Quadrantes: 1C
MICRO INTERRUPTOR LLENADO CESTO TC98H (I36)
MICRO INTERRUPTOR LLENADO CESTO TC98H (I36) Ref: TC98H-107
Número: 36 (L)
Quadrantes: 1C
SOPORTE FIJACIÓN INTERRUPTOR CESTO TC98H (I38)
SOPORTE FIJACIÓN INTERRUPTOR CESTO TC98H (I38) Ref: TC98H-108
Número: 38 (L)
Quadrantes: 1C
PLATINA SUJECIÓN INTERRUPTOR TC98H (I46)
PLATINA SUJECIÓN INTERRUPTOR TC98H (I46) Ref: TC98H-109
Número: 46 (L)
Quadrantes: 2B
MUELLE TENSOR CORREA TRACCIÓN TC98H (I48)
MUELLE TENSOR CORREA TRACCIÓN TC98H (I48) Ref: TC98H-110
Número: 48 (L)
Quadrantes: 2B

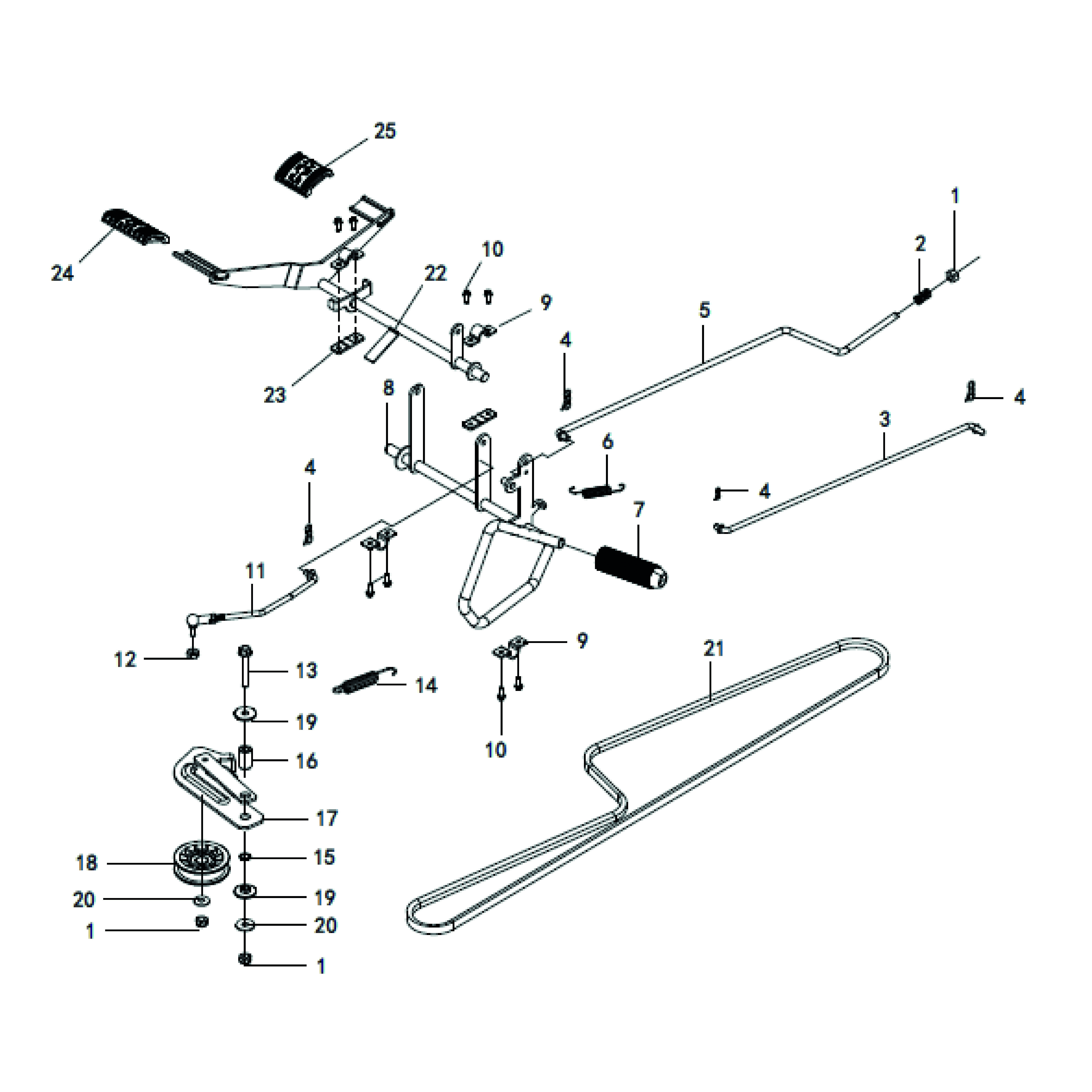

MUELLE EJE ACCIONAMIENTO TRACCIÓN TC98H (J2)
MUELLE EJE ACCIONAMIENTO TRACCIÓN TC98H (J2) Ref: TC98H-111
Número: 2 (F)
Quadrantes: 1C
VARILLA ACCIONAMIENTO TRACCIÓN TC98H (J3)
VARILLA ACCIONAMIENTO TRACCIÓN TC98H (J3) Ref: TC98H-112
Número: 3 (F)
Quadrantes: 2C
VARILLA ACCIONAMIENTO FRENO TC98H (J5)
VARILLA ACCIONAMIENTO FRENO TC98H (J5) Ref: TC98H-113
Número: 5 (F)
Quadrantes: 1C, 2B
MUELLE RETORNO FRENO TC98H (J6)
MUELLE RETORNO FRENO TC98H (J6) Ref: TC98H-114
Número: 6 (F)
Quadrantes: 2B
GOMA PEDAL FRENO TC98H (J7)
GOMA PEDAL FRENO TC98H (J7) Ref: TC98H-115
Número: 7 (J)
Quadrantes: 2B
EJE MECANISMO PEDAL DE FRENO TC98H (J8)
EJE MECANISMO PEDAL DE FRENO TC98H (J8) Ref: TC98H-116
Número: 8(J)
Quadrantes: 2B
ABRAZADERA EJE MECANISMO PEDAL DE FRENO TC98H (J9)
ABRAZADERA EJE MECANISMO PEDAL DE FRENO TC98H (J9) Ref: TC98H-117
Número: 9 (F)
Quadrantes: 2B
VARILLA CON ROTULA TRANSMISIÓN TC98H (J11)
VARILLA CON ROTULA TRANSMISIÓN TC98H (J11) Ref: TC98H-118
Número: 11 (J)
Quadrantes: 2A
MUELLE POLEA TENSORA TC98H (J14)
MUELLE POLEA TENSORA TC98H (J14) Ref: TC98H-119
Número: 14 (F)
Quadrantes: 2A, 2B
CASQUILLO POLEA TENSORA TC98H (J16)
CASQUILLO POLEA TENSORA TC98H (J16) Ref: TC98H-120
Número: 16 (F)
Quadrantes: 3A
SOPORTE POLEA TENSORA TC98H (J17)
SOPORTE POLEA TENSORA TC98H (J17) Ref: TC98H-121
Número: 17 (F)
Quadrantes: 3A
POLEA TENSORA TC98H (J18)
POLEA TENSORA TC98H (J18) Ref: TC98H-122
Número: 18 (F)
Quadrantes: 3A
CASQUILLO POLEA TENSORA TC98H (J19)
CASQUILLO POLEA TENSORA TC98H (J19) Ref: TC98H-123
Número: 19 (F)
Quadrantes: 3A
CORREA TRACCIÓN TC98H (J21)
CORREA TRACCIÓN TC98H (J21) Ref: TC98H-124
Número: 21 (F)
Quadrantes: 2C, 3B
EJE MECANISMO PEDAL SENTIDO MARCHA TC98H (J22)
EJE MECANISMO PEDAL SENTIDO MARCHA TC98H (J22) Ref: TC98H-125
Número: 22 (F)
Quadrantes: 1A, 1B
ABRAZADERA EJE MECANISMO PEDAL SENTIDO MARCHA TC98H (J23)
ABRAZADERA EJE MECANISMO PEDAL SENTIDO MARCHA TC98H (J23) Ref: TC98H-126
Número: 23 (F)
Quadrantes: 1A
GOMA PEDAL MARCHA ADELANTE TC98H (J24)
GOMA PEDAL MARCHA ADELANTE TC98H (J24) Ref: TC98H-127
Número: 24 (F)
Quadrantes: 1A
GOMA PEDAL MARCHA ATRAS TC98H (J25)
GOMA PEDAL MARCHA ATRAS TC98H (J25) Ref: TC98H-128
Número: 25 (F)
Quadrantes: 1A

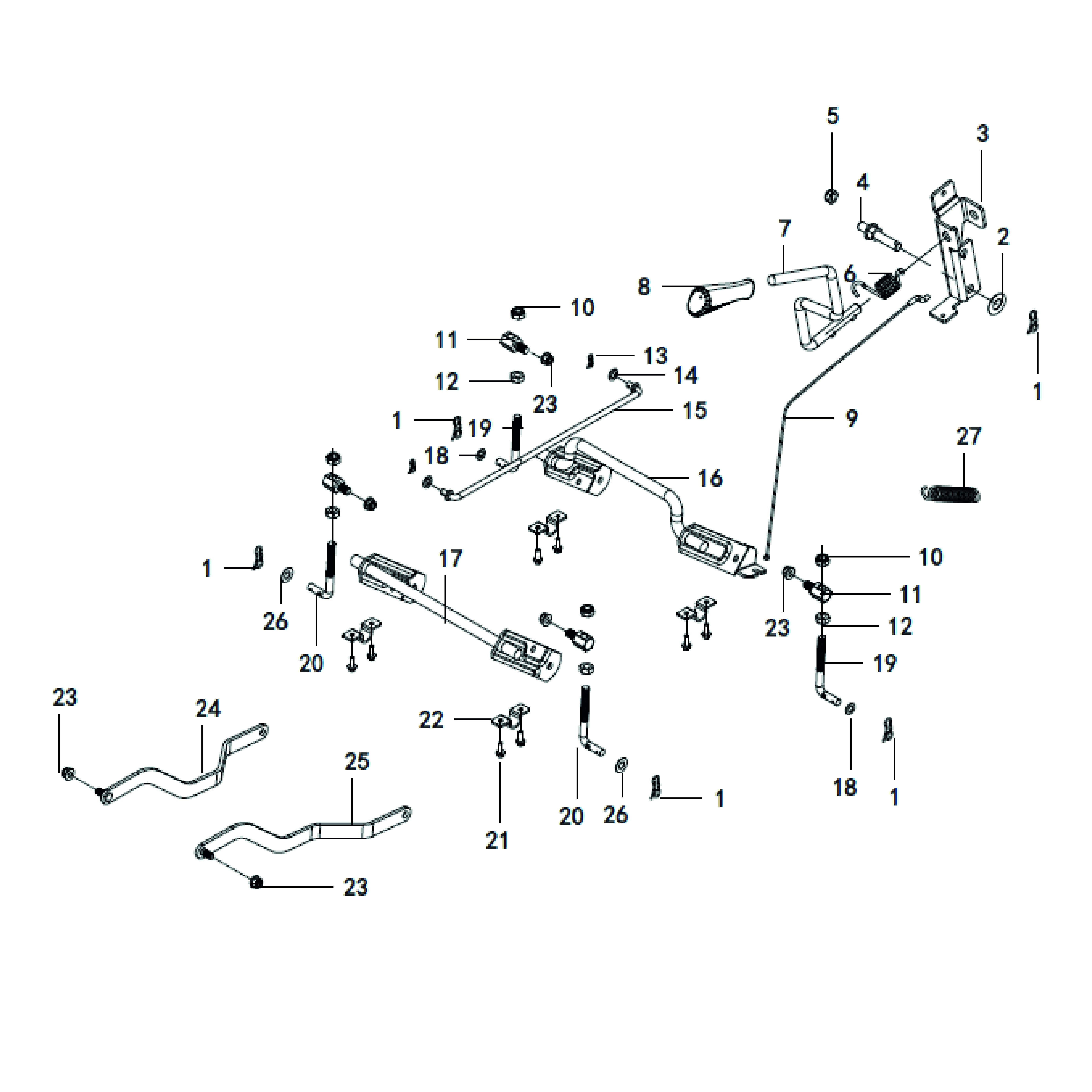

SOPORTE PALANCA ALTURA TC98H (K3)
SOPORTE PALANCA ALTURA TC98H (K3) Ref: TC98H-129
Número: 3 (G)
Quadrantes: 1C
TORNILLO SOPORTE PALANCA ALTURA TC98H (K4)
TORNILLO SOPORTE PALANCA ALTURA TC98H (K4) Ref: TC98H-130
Número: 4 (G)
Quadrantes: 1C
MUELLE DEVOLUCION PALANCA ALTURA TC98H (K6)
MUELLE DEVOLUCION PALANCA ALTURA TC98H (K6) Ref: TC98H-131
Número: 6 (G)
Quadrantes: 1C
PALANCA DE ALTURA TC98H (K7)
PALANCA DE ALTURA TC98H (K7) Ref: TC98H-132
Número: 7 (G)
Quadrantes: 1C
POMO GOMA PALANCA ALTURAS TC98H (K8)
POMO GOMA PALANCA ALTURAS TC98H (K8) Ref: TC98H-133
Número: 8 (G)
Quadrantes: 1B, 1C
CABLE ALTURAS TC98H (K9)
CABLE ALTURAS TC98H (K9) Ref: TC98H-134
Número: 9 (G)
Quadrantes: 1C, 2C
CONECTOR CABLE ALTURAS TC98H (K11)
CONECTOR CABLE ALTURAS TC98H (K11) Ref: TC98H-135
Número: 11 (G)
Quadrantes: 2C
EJE CONEXIÓN PLATAFORMA DE CORTE TC98H (K15)
EJE CONEXIÓN PLATAFORMA DE CORTE TC98H (K15) Ref: TC98H-136
Número: 15 (G)
Quadrantes: 2B
SOPORTE TRASERO PLATAFORMA DE CORTE TC98H (K16)
SOPORTE TRASERO PLATAFORMA DE CORTE TC98H (K16) Ref: TC98H-137
Número: 16 (G)
Quadrantes: 2B
SOPORTE DELANTERO PLATAFORMA DE CORTE TC98H (K17)
SOPORTE DELANTERO PLATAFORMA DE CORTE TC98H (K17) Ref: TC98H-138
Número: 17 (G)
Quadrantes: 2B
VARILLA TRASERA ENGANCHE PLATAFORMA DE CORTE TC98H (K19)
VARILLA TRASERA ENGANCHE PLATAFORMA DE CORTE TC98H (K19) Ref: TC98H-139
Número: 19 (G)
Quadrantes: 1B, 2B
VARILLA DELANTERA ENGANCHE PLATAFORMA DE CORTE TC98H (K20)
VARILLA DELANTERA ENGANCHE PLATAFORMA DE CORTE TC98H (K20) Ref: TC98H-140
Número: 20 (G)
Quadrantes: 2A
ABRAZADERA SOPORTE PLATAFORMA DE CORTE TC98H (K22)
ABRAZADERA SOPORTE PLATAFORMA DE CORTE TC98H (K22) Ref: TC98H-141
Número: 22 (G)
Quadrantes: 2B
BARRA DERECHA ELEVACIÓN PLATAFORMA DE CORTE TC98H (K24)
BARRA DERECHA ELEVACIÓN PLATAFORMA DE CORTE TC98H (K24) Ref: TC98H-142
Número: 24 (G)
Quadrantes: 3A
BARRA IZQUIERDA ELEVACIÓN PLATAFORMA DE CORTE TC98H (K24)
BARRA IZQUIERDA ELEVACIÓN PLATAFORMA DE CORTE TC98H (K24) Ref: TC98H-143
Número: 25 (G)
Quadrantes: 1A, 3A

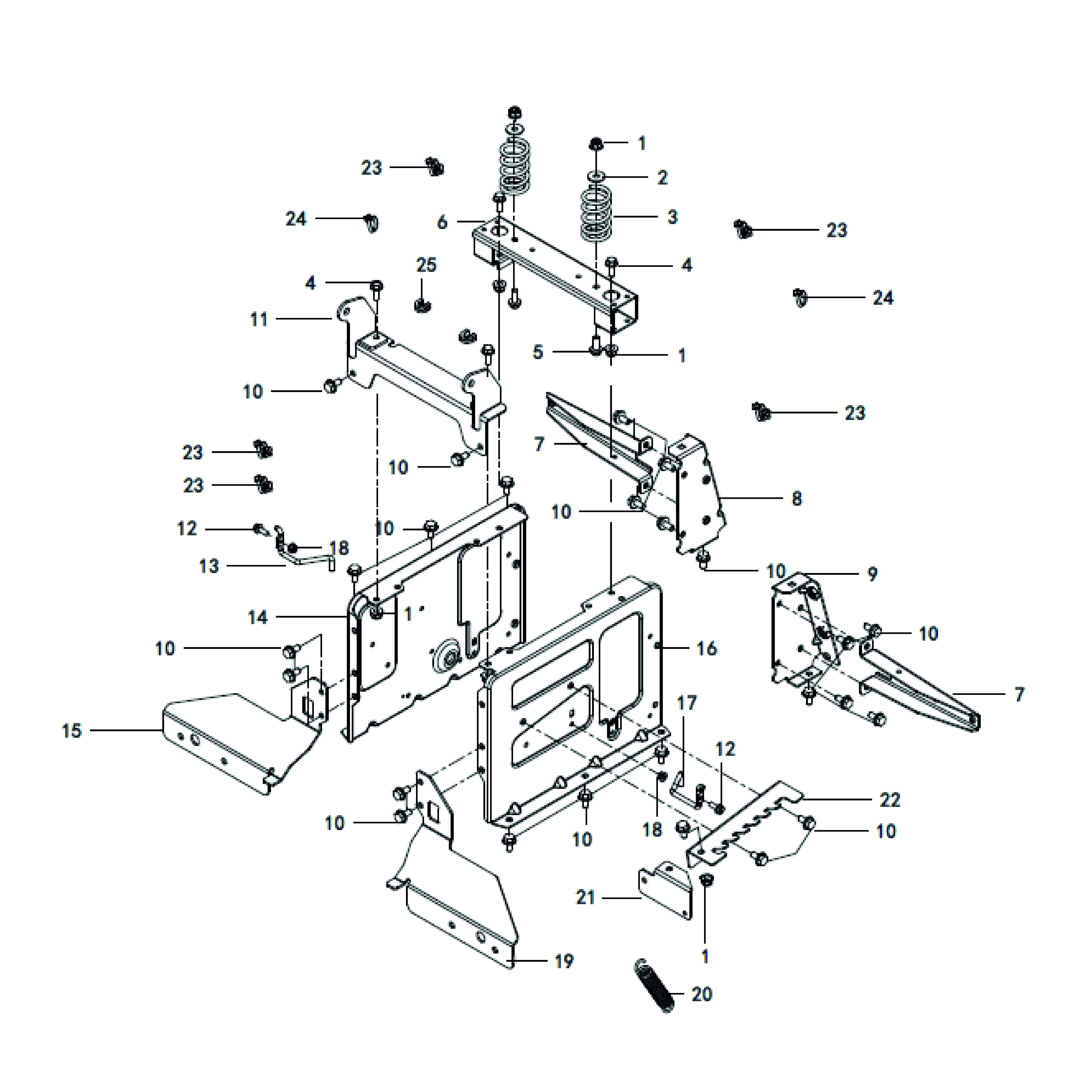

MUELLE ASIENTO TC98H (L3)
MUELLE ASIENTO TC98H (L3) Ref: TC98H-144
Número: 3 (H)
Quadrantes: 1B
PLATINA MUELLE ASIENTO TC98H (L6)
PLATINA MUELLE ASIENTO TC98H (L6) Ref: TC98H-145
Número: 6 (H)
Quadrantes: 1B
GUIA PALANCA CAMBIO TC98H (L13)
GUIA PALANCA CAMBIO TC98H (L13) Ref: TC98H-146
Número: 13 (H)
Quadrantes: 2A
MUELLE TENSION PLATAFORMA DE CORTE (L20)
MUELLE TENSION PLATAFORMA DE CORTE (L20) Ref: TC98H-147
Número: 20 (H)
Quadrantes: 3B
SOPORTE REGULACIÓN PALANCA DE ALTURAS TC98H (L22)
SOPORTE REGULACIÓN PALANCA DE ALTURAS TC98H (L22) Ref: TC98H-148
Número: 22 (H)
Quadrantes: 3B, 3C

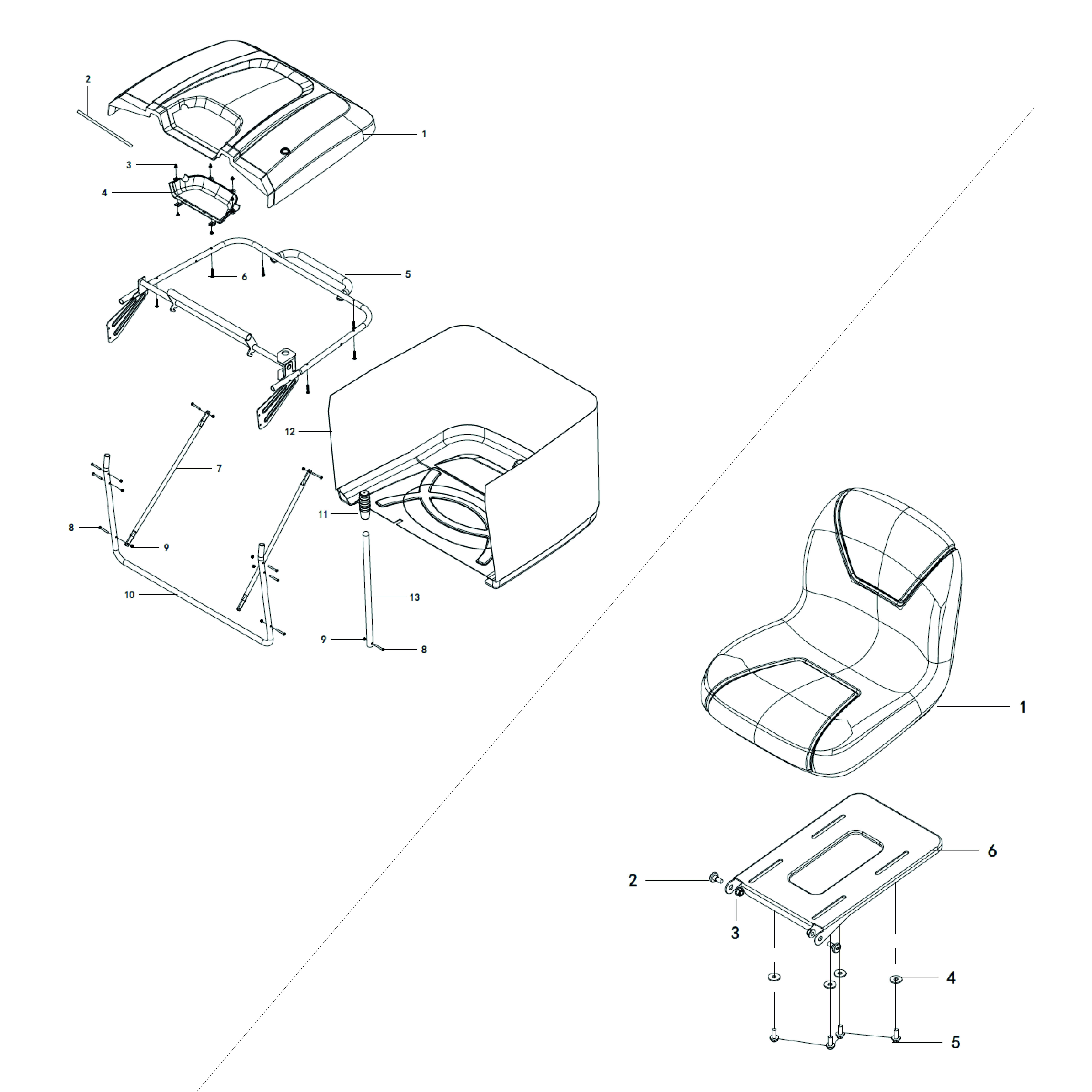

TAPA RECOGEDOR TC98H (M1)
TAPA RECOGEDOR TC98H (M1) Ref: TC98H-149
Número: 1 (I)
Quadrantes: 1A
SELLO TAPA RECOGEDOR TC98H (M2)
SELLO TAPA RECOGEDOR TC98H (M2) Ref: TC98H-150
Número: 2 (I)
Quadrantes: 1A
TAPA ASA RECOGEDOR TC98H (M4)
TAPA ASA RECOGEDOR TC98H (M4) Ref: TC98H-151
Número: 4 (I)
Quadrantes: 1A
MARCO SUPERIOR SACO RECOGEDOR TC98H (M5)
MARCO SUPERIOR SACO RECOGEDOR TC98H (M5) Ref: TC98H-152
Número: 5 (I)
Quadrantes: 1A
VARILLA LATERAL ARMAZÓN RECOGEDOR TC98H (M7)
VARILLA LATERAL ARMAZÓN RECOGEDOR TC98H (M7) Ref: TC98H-153
Número: 7 (I)
Quadrantes: 2A
POMO DE GOMA PALANCA CESTO RECOGEDOR TC98H (M11)
POMO DE GOMA PALANCA CESTO RECOGEDOR TC98H (M11) Ref: TC98H-154
Número: 1 (I)
Quadrantes: 2A, 2B
SACO CESTO RECOGEDOR TC98H (M12)
SACO CESTO RECOGEDOR TC98H (M12) Ref: TC98H-155
Número: 12 (I)
Quadrantes: 2B
PALANCA VACIADO CESTO TC98H (M13)
PALANCA VACIADO CESTO TC98H (M13) Ref: TC98H-156
Número: 13 (I)
Quadrantes: 2B
ASIENTO TC98H (N1)
ASIENTO TC98H (N1) Ref: TC98H-157
Número: 1 (I)
Quadrantes: 2C
TORNILLO BASE ASIENTO TC98H (N2)
TORNILLO BASE ASIENTO TC98H (N2) Ref: TC98H-158
Número: 2 (I)
Quadrantes: 3B, 3C
BASE ASIENTO TC98H (N6)
BASE ASIENTO TC98H (N6) Ref: TC98H-159
Número: 6 (I)
Quadrantes: 3C

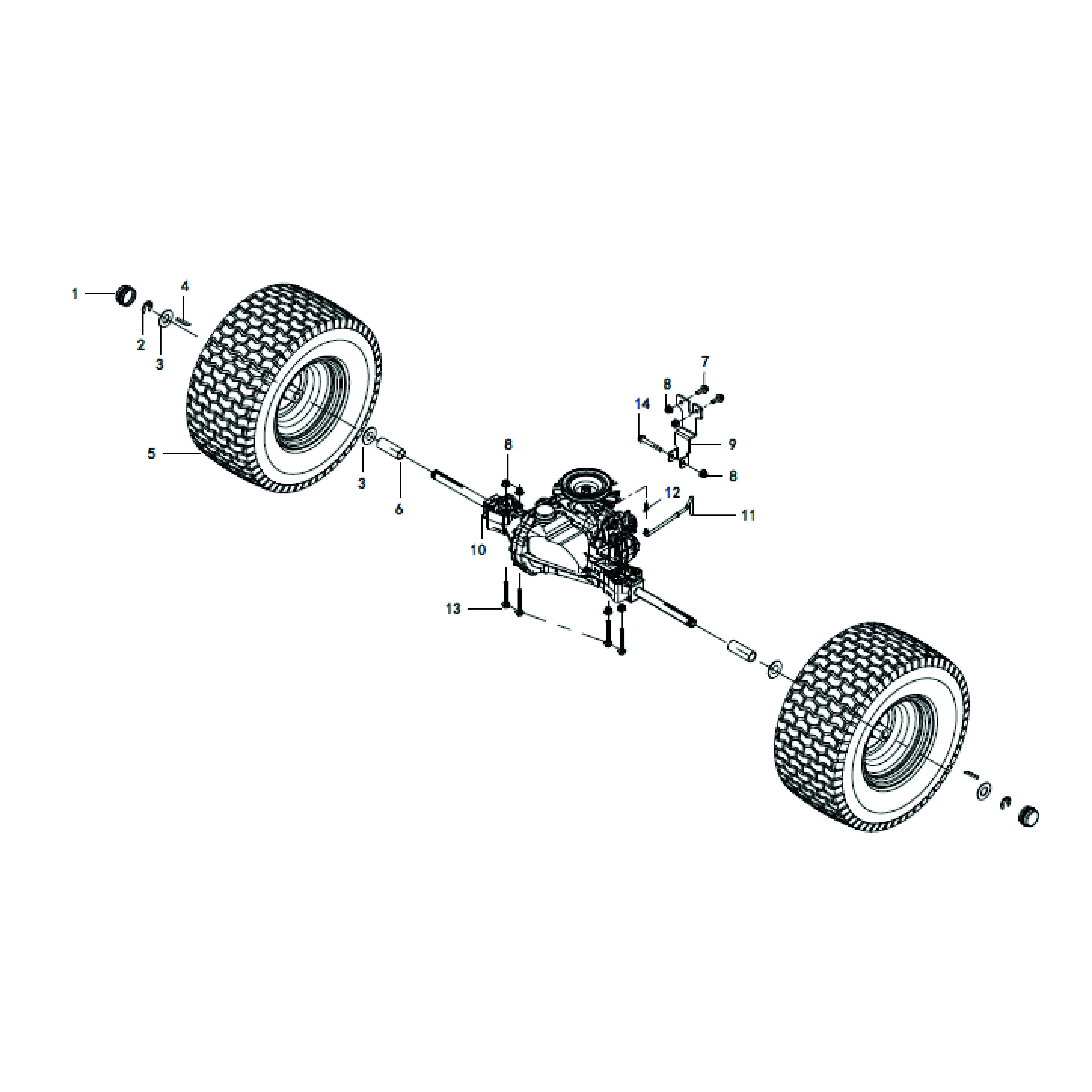

TAPÓN EJE RUEDA TRASERA TC98H (O1)
TAPÓN EJE RUEDA TRASERA TC98H (O1) Ref: TC98H-160
Número: 1 (J)
Quadrantes: 1A, 3C
CLIP R EJE RUEDA TRASERA TC98H (O2)
CLIP R EJE RUEDA TRASERA TC98H (O2) Ref: TC98H-161
Número: 2 (J)
Quadrantes: 1A, 3C
CHAVETA EJE RUEDA TRASERA TC98H (O4)
CHAVETA EJE RUEDA TRASERA TC98H (O4) Ref: TC98H-162
Número: 4 (J)
Quadrantes: 1A, 3C
PLATINA SOPORTE TRANSMISIÓN TC98H (O9)
PLATINA SOPORTE TRANSMISIÓN TC98H (O9) Ref: TC98H-163
Número: 9 (J)
Quadrantes: 2B
TRANSMISIÓN HIDROSTÁTICA TC98H (O10)
TRANSMISIÓN HIDROSTÁTICA TC98H (O10) Ref: TC98H-164
Número: 10 (J)
Quadrantes: 2B
VARILLA DESBLOQUEO TRACCIÓN TC98H (O11)
VARILLA DESBLOQUEO TRACCIÓN TC98H (O11) Ref: TC98H-165
Número: 11 (J)
Quadrantes: 2B

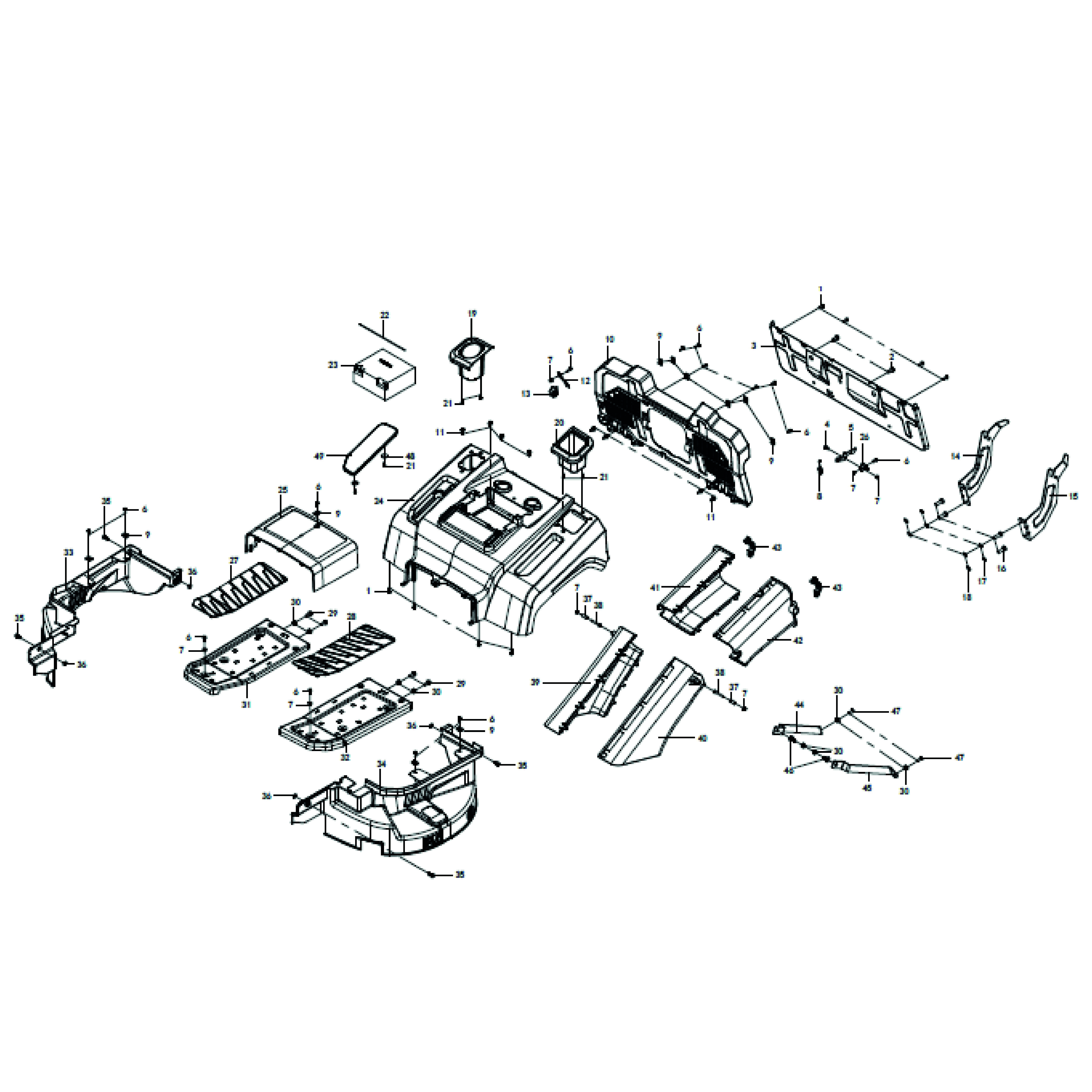

PANEL TRASERO TC98H (P3)
PANEL TRASERO TC98H (P3) Ref: TC98H-166
Número: 3 (K)
Quadrantes: 1C, 2C
EJE FIJACIÓN RECOGEDOR TC98H (P5)
EJE FIJACIÓN RECOGEDOR TC98H (P5) Ref: TC98H-167
Número: 5 (K)
Quadrantes: 2C
MUELLE DEVOLUCIÓN EJE FIJACIÓN RECOGEDOR TC98H (P8)
MUELLE DEVOLUCIÓN EJE FIJACIÓN RECOGEDOR TC98H (P8) Ref: TC98H-168
Número: 8 (K)
Quadrantes: 2C
GRAPA PANEL TRASERO TC98H (P9)
GRAPA PANEL TRASERO TC98H (P9) Ref: TC98H-169
Número: 9 (K)
Quadrantes: 1B, 2B
TAPA TRASERA SALIDA HIERBA TC98H (P10)
TAPA TRASERA SALIDA HIERBA TC98H (P10) Ref: TC98H-170
Número: 10 (K)
Quadrantes: 2B
PALTINA CONTACTO INTERRUPTOR RECOGEDOR TC98H (P12)
PALTINA CONTACTO INTERRUPTOR RECOGEDOR TC98H (P12) Ref: TC98H-171
Número: 12 (K)
Quadrantes: 2B
INTERRUPTOR RECOGEDOR TC98H (P13)
INTERRUPTOR RECOGEDOR TC98H (P13) Ref: TC98H-172
Número: 13 (K)
Quadrantes: 2B
SOPORTE DERECHO SUJECION RECOGEDOR TC98H (P14)
SOPORTE DERECHO SUJECION RECOGEDOR TC98H (P14) Ref: TC98H-173
Número: 14 (K)
Quadrantes: 2C
SOPORTE IZQUIERDO SUJECION RECOGEDOR TC98H (P15)
SOPORTE IZQUIERDO SUJECION RECOGEDOR TC98H (P15) Ref: TC98H-174
Número: 14 (K)
Quadrantes: 2C
PORTA BEBIDAS TC98H (P19)
PORTA BEBIDAS TC98H (P19) Ref: TC98H-175
Número: 19 (K)
Quadrantes: 1B, 2B
PORTA HERRAMIENTAS TC98H (P20)
PORTA HERRAMIENTAS TC98H (P20) Ref: TC98H-176
Número: 20 (K)
Quadrantes: 2B
CARCASA CUBIERTA TRASERA TC98H (P24)
CARCASA CUBIERTA TRASERA TC98H (P24) Ref: TC98H-177
Número: 24 (K)
Quadrantes: 2B
TAPA CUBIERTA POLEAS TC98H (P25)
TAPA CUBIERTA POLEAS TC98H (P25) Ref: TC98H-178
Número: 25 (K)
Quadrantes: 2A
CAHAPA EJE FIJACIÓN RECOGEDOR TC98H (P26)
CAHAPA EJE FIJACIÓN RECOGEDOR TC98H (P26) Ref: TC98H-179
Número: 26 (K)
Quadrantes: 2C
POSA PIES DERECHO TC98H (P27)
POSA PIES DERECHO TC98H (P27) Ref: TC98H-180
Número: 27 (K)
Quadrantes: 2A
POSA PIES IZQUIERDO TC98H (P28)
POSA PIES IZQUIERDO TC98H (P28) Ref: TC98H-181
Número: 28 (K)
Quadrantes: 2A
POSAPIES METÁLIVO DERECHO TC98H (P31)
POSAPIES METÁLIVO DERECHO TC98H (P31) Ref: TC98H-182
Número: 31 (K)
Quadrantes: 2A
POSAPIES METÁLIVO IZQUIERDO TC98H (P32)
POSAPIES METÁLIVO IZQUIERDO TC98H (P32) Ref: TC98H-183
Número: 32 (K)
Quadrantes: 2A, 2B, 3A
TAPA DERECHA PROTECTOR CORREA TC98H (P33)
TAPA DERECHA PROTECTOR CORREA TC98H (P33) Ref: TC98H-184
Número: 33 (K)
Quadrantes: 2A
TAPA IZQUIERDO PROTECTOR CORREA TC98H (P34)
TAPA IZQUIERDO PROTECTOR CORREA TC98H (P34) Ref: TC98H-185
Número: 34 (K)
Quadrantes: 3A, 3B
TUBO INFERIOR DERECHO SALIDA HIERBA TC98H (P39)
TUBO INFERIOR DERECHO SALIDA HIERBA TC98H (P39) Ref: TC98H-186
Número: 39 (K)
Quadrantes: 2B
TUBO INFERIOR IZQUIERDO SALIDA HIERBA TC98H (P40)
TUBO INFERIOR IZQUIERDO SALIDA HIERBA TC98H (P40) Ref: TC98H-187
Número: 40 (K)
Quadrantes: 2B, 3B
TUBO SUPERIOR DERECHO SALIDA HIERBA TC98H (P41)
TUBO SUPERIOR DERECHO SALIDA HIERBA TC98H (P41) Ref: TC98H-188
Número: 41 (K)
Quadrantes: 2B
TUBO SUPERIOR IZQUIERD SALIDA HIERBA TC98H (P42)
TUBO SUPERIOR IZQUIERD SALIDA HIERBA TC98H (P42) Ref: TC98H-189
Número: 42 (K)
Quadrantes: 2C
GRAPA SUJECIÓN TUBO SALIDA HIERBA TC98H (P43)
GRAPA SUJECIÓN TUBO SALIDA HIERBA TC98H (P43) Ref: TC98H-190
Número: 43 (K)
Quadrantes: 2C
SOPORTE DERECHO PANEL TRASERO TC98H (P44)
SOPORTE DERECHO PANEL TRASERO TC98H (P44) Ref: TC98H-191
Número: 44 (K)
Quadrantes: 3C
SOPORTE IZQUIERDO PANEL TRASERO TC98H (P45)
SOPORTE IZQUIERDO PANEL TRASERO TC98H (P45) Ref: TC98H-192
Número: 45 (K)
Quadrantes: 3C
TAPA CARCASA CUBIERTA TC98H (P49)
TAPA CARCASA CUBIERTA TC98H (P49) Ref: TC98H-193
Número: 49 (K)
Quadrantes: 2A, 2B
MOTOR TC98H (B1)
MOTOR TC98H (B1) Ref: TC98H-MOTOR
Número: 1 (A)
Quadrantes: 1C, 2C
ENGRASADOR M6 TC86M, TC98H (9)
ENGRASADOR M6 TC86M, TC98H (9) Ref: TC86M-040
Número: 12 (B)
Quadrantes: 2B
VOLANTE TRACTOR TC92H,TC98H(29)TC108LH(30)
VOLANTE TRACTOR TC92H,TC98H(29)TC108LH(30) Ref: TC92H-020
Número: 3 (E)
Quadrantes: 1B, 1C

Download vista explodida

Despiece TC98H
