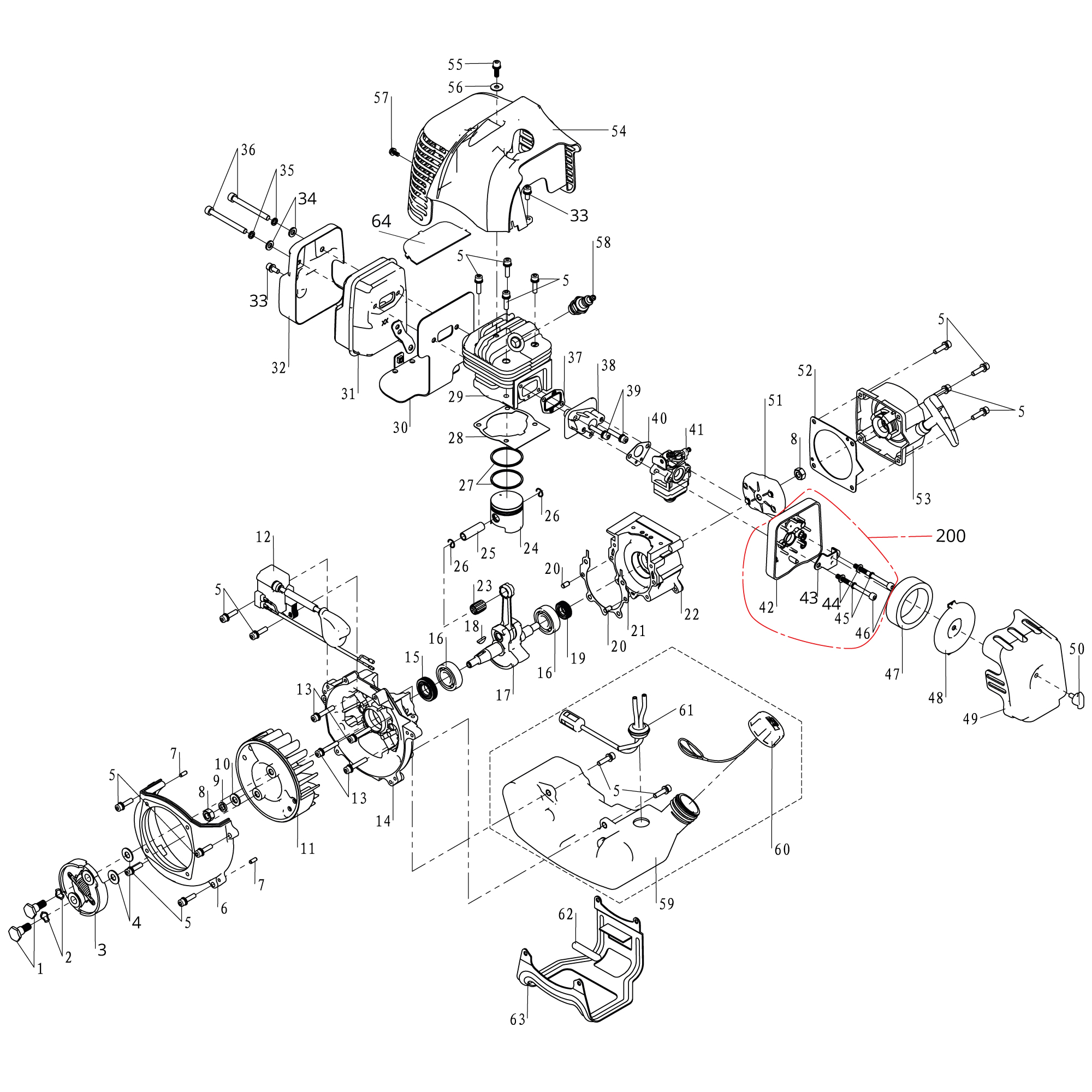

Vista explodida D43B-MOTOR

43 c. c. MOTOR DE DEBURNER (D43B)

Instruções

Selecione um quadrante na vista explodida para exibir as peças naquela área. Você pode ampliar para a vista explodida.

Ref: D43B-MOTOR - 43 c. c. MOTOR DE DEBURNER (D43B)

Ver as peças
A
B
C
1
2
3

Peças de reposição

CÁRTER ESQUERDO D43C Ref: D43C-0657
Número: 22
Quadrantes: 2B
PIN BEARING Ref: D43B-038
Número: 23
Quadrantes: 2B
PISTÃO Ref: D43B-009
Número: 24
Quadrantes: 2B
PISTÃO PORCA Ref: D43B-010
Número: 25
Quadrantes: 2B
CLIP PISTÃO Ref: D43B-011
Número: 26
Quadrantes: 2B
ANEL DE PISTÃO Ref: D43B-012
Número: 27
Quadrantes: 2B
SELO DE CILINDROS Ref: D43B-013
Número: 28
Quadrantes: 2B
CILINDRO D43B (B29) Ref: D43B-014
Número: 29
Quadrantes: 1B, 2B
ESCAPE D43B D52B (B31) Ref: D43B-016
Número: 31
Quadrantes: 1A, 1B, 2A
INICIADOR D43B, D52B Ref: D43B-023
Número: 53
Quadrantes: 2C
TAMPÃO DE GASOLINA D43C Ref: D43C-2348
Número: 60
Quadrantes: 2C, 3B, 3C
