Despiece CC340PT

[CC340PT] CORTACESPED ANOVA - 41 cm CHASIS ABS (AUTOPROPULSADO)

Instrucciones

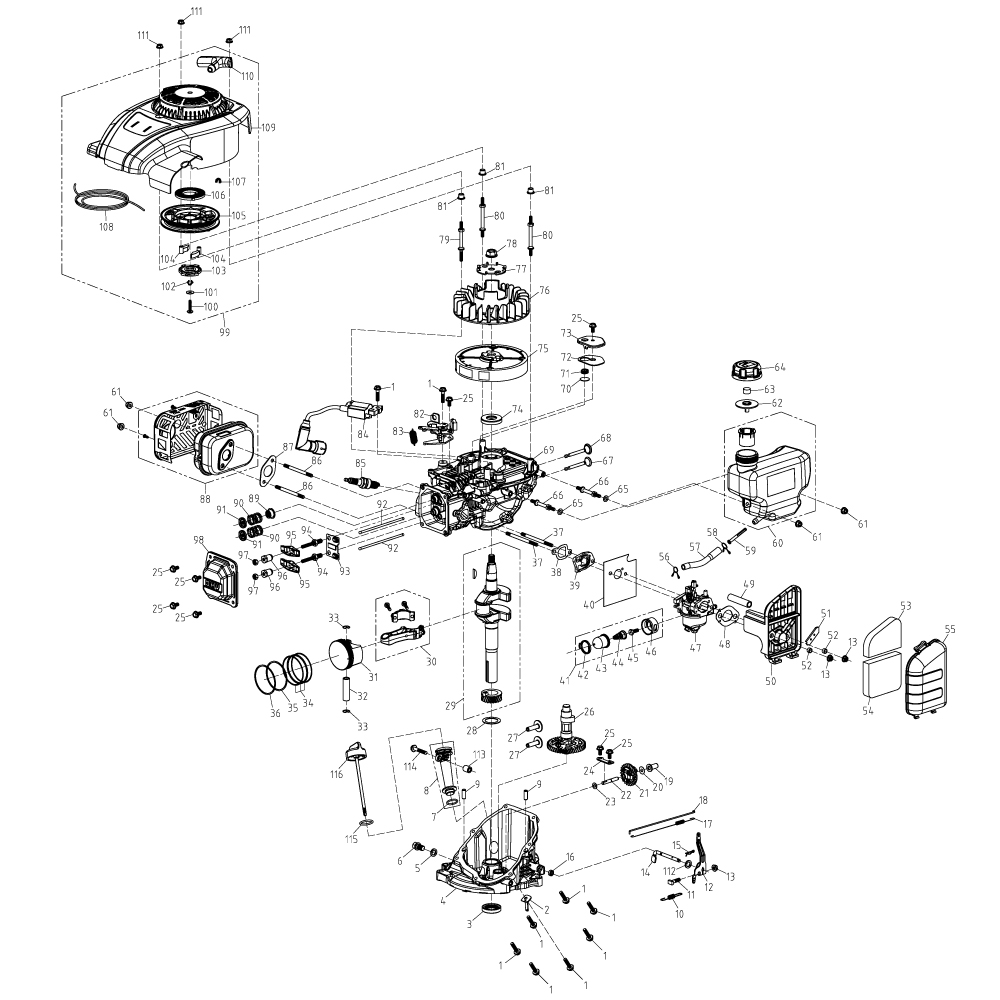

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: CC340PT - CORTACESPED ANOVA - 41 cm CHASIS ABS (AUTOPROPULSADO)

Ver las piezas
A
B
C
1
2
3

Parte A

Parte B
TORNILLO CUCHILLA 3/8"L-40 (A1)
TORNILLO CUCHILLA 3/8"L-40 (A1) Ref: CC340PT-01
Número: 1 (A)
Cuadrantes: 3B
ARANDELA APRIETE CUCHILLA (A3) CC246T- CC251T- CC351T3
ARANDELA APRIETE CUCHILLA (A3) CC246T- CC251T- CC351T3 Ref: CC340PT-02
Número: 3 (A)
Cuadrantes: 3B
CUCHILLA 410MM (A4)
CUCHILLA 410MM (A4) Ref: CC340PT-03
Número: 4 (A)
Cuadrantes: 3B
SOPORTE CUCHILLA (A5)
SOPORTE CUCHILLA (A5) Ref: CC340PT-04
Número: 5 (A)
Cuadrantes: 3B
TORNILLO AJUSTE POLEA SOPORTE CUCHILLA (A6)
TORNILLO AJUSTE POLEA SOPORTE CUCHILLA (A6) Ref: CC340PT-05
Número: 6 (A)
Cuadrantes: 3B
POLEA SALIDA MOTOR (A7)
POLEA SALIDA MOTOR (A7) Ref: CC340PT-06
Número: 7 (A)
Cuadrantes: 3B
CORREA 686MM (A8)
CORREA 686MM (A8) Ref: CC340PT-07
Número: 8 (A)
Cuadrantes: 3B
PROTECTOR CORREA (A10)
PROTECTOR CORREA (A10) Ref: CC340PT-08
Número: 10 (A)
Cuadrantes: 3B
RODAMIENTOS RUEDAS (A13)
RODAMIENTOS RUEDAS (A13) Ref: CC340PT-09
Número: 13 (A)
Cuadrantes: 3B
RUEDA DELANTERA (A14)
RUEDA DELANTERA (A14) Ref: CC340PT-10
Número: 14 (A)
Cuadrantes: 2C, 3B, 3C
CHAPA SUJECION EJE DELANTERO (A16)
CHAPA SUJECION EJE DELANTERO (A16) Ref: CC340PT-11
Número: 16 (A)
Cuadrantes: 3C
EJE DELANTERO (A17)
EJE DELANTERO (A17) Ref: CC340PT-12
Número: 17 (A)
Cuadrantes: 3C
RUEDA TRASERA (A20)
RUEDA TRASERA (A20) Ref: CC340PT-13
Número: 20 (A)
Cuadrantes: 2A, 2C, 3A
EJE ALTURAS (A25)
EJE ALTURAS (A25) Ref: CC340PT-14
Número: 25 (A)
Cuadrantes: 2B, 2C
MUELLE EJE ALTURAS (A26)
MUELLE EJE ALTURAS (A26) Ref: CC340PT-15
Número: 26 (A)
Cuadrantes: 2B, 2C
PROTECTOR LATERAL (A31)
PROTECTOR LATERAL (A31) Ref: CC340PT-16
Número: 31 (A)
Cuadrantes: 2B
EJE TRASERO (A32)
EJE TRASERO (A32) Ref: CC340PT-17
Número: 32 (A)
Cuadrantes: 2A, 2B
PALANCA ALTURAS (A34)
PALANCA ALTURAS (A34) Ref: CC340PT-18
Número: 34 (A)
Cuadrantes: 2A, 2B
POMO PALANCA ALTURAS (A35)
POMO PALANCA ALTURAS (A35) Ref: CC340PT-19
Número: 35 (A)
Cuadrantes: 2A
PRESILLA EJE TRACCION (A36), CC451T (39)
PRESILLA EJE TRACCION (A36), CC451T (39) Ref: CC340PT-20
Número: 36 (A)
Cuadrantes: 3A
ARANDELA EJE TRACCION (A38)
ARANDELA EJE TRACCION (A38) Ref: CC340PT-21
Número: 38 (A)
Cuadrantes: 3A
CASQUILLO APOYO EJE TRACCION (A40)
CASQUILLO APOYO EJE TRACCION (A40) Ref: CC340PT-22
Número: 40 (A)
Cuadrantes: 3A
PASADOR PIÑON TRACCION (A44)
PASADOR PIÑON TRACCION (A44) Ref: CC340PT-23
Número: 44 (A)
Cuadrantes: 3A
TRACCION (A45)
TRACCION (A45) Ref: CC340PT-24
Número: 45 (A)
Cuadrantes: 3A
MUELLE AJUSTE TRACCION (A47)
MUELLE AJUSTE TRACCION (A47) Ref: CC340PT-25
Número: 47 (A)
Cuadrantes: 3A
TAPA RECOGEDOR (A48)
TAPA RECOGEDOR (A48) Ref: CC340PT-26
Número: 48 (A)
Cuadrantes: 2B
EJE TAPA RECOGEDOR (A50)
EJE TAPA RECOGEDOR (A50) Ref: CC340PT-27
Número: 50(A)
Cuadrantes: 2B
ARMAZÓN SACO RECOGEDOR (A52)
ARMAZÓN SACO RECOGEDOR (A52) Ref: CC340PT-28
Número: 52 (A)
Cuadrantes: 2A, 2B
MANILLAR INFERIOR (A55)
MANILLAR INFERIOR (A55) Ref: CC340PT-29
Número: 55 (A)
Cuadrantes: 1B, 2B
SACO RECOGEDOR (A68)
SACO RECOGEDOR (A68) Ref: CC340PT-30
Número: 68 (A)
Cuadrantes: 1A, 2A
MANILLAR SUPERIOR (A75)
MANILLAR SUPERIOR (A75) Ref: CC340PT-31
Número: 75 (A)
Cuadrantes: 1A, 1B
PALANCA FRENO MOTOR (A76)
PALANCA FRENO MOTOR (A76) Ref: CC340PT-32
Número: 76 (A)
Cuadrantes: 1A
PALANCA TRACCION (A78)
PALANCA TRACCION (A78) Ref: CC340PT-33
Número: 78 (A)
Cuadrantes: 1A
CABLE FRENO MOTOR (A63)
CABLE FRENO MOTOR (A63) Ref: CC340PT-34
Número: 63 (A)
Cuadrantes: 1A, 1B
CABLE TRACCION (A67)
CABLE TRACCION (A67) Ref: CC340PT-35
Número: 68 (B)
Cuadrantes: 2B
PLACA FIJACIÓN REGULADOR CC340PT (B2)
PLACA FIJACIÓN REGULADOR CC340PT (B2) Ref: MA131-001
Número: 2 (B)
Cuadrantes: 3B
RETEN CIGÜEÑAL 26X38X7 CC340PT (3)
RETEN CIGÜEÑAL 26X38X7 CC340PT (3) Ref: MA131-002
Número: 3 (B)
Cuadrantes: 3B
CARTER INFERIOR CC340PT (4)
CARTER INFERIOR CC340PT (4) Ref: MA131-003
Número: 4 (B)
Cuadrantes: 3B
TAPON VACIADO CC340PT (5-6)
TAPON VACIADO CC340PT (5-6) Ref: MA131-004
Número: 5, 6 (B)
Cuadrantes: 3B
CALA ACEITE COMPLETA CC340PT (7-8-115-116)
CALA ACEITE COMPLETA CC340PT (7-8-115-116) Ref: MA131-005
Número: 7, 8, 116, 117 (B)
Cuadrantes: 1A, 3B
MUELLE AJUSTE VELOCIDAD CC340PT (10)
MUELLE AJUSTE VELOCIDAD CC340PT (10) Ref: MA131-006
Número: 10 (B)
Cuadrantes: 3C
MUELLE ACELERADOR CC340PT (17)
MUELLE ACELERADOR CC340PT (17) Ref: MA131-007
Número: 17 (B)
Cuadrantes: 3B, 3C
VARILLA ACELERDOR CC340PT (18)
VARILLA ACELERDOR CC340PT (18) Ref: MA131-008
Número: 18 (B)
Cuadrantes: 3B, 3C
REGULADOR COMPLETO CC340PT (19-25)
REGULADOR COMPLETO CC340PT (19-25) Ref: MA131-009
Número: 19-25(B)
Cuadrantes: 3B
ARBOL DE LEVAS CC340PT (26)
ARBOL DE LEVAS CC340PT (26) Ref: MA131-010
Número: 26 (B)
Cuadrantes: 3B
TAQUE VALVULAS CC340PT (27)
TAQUE VALVULAS CC340PT (27) Ref: MA131-011
Número: 27 (B)
Cuadrantes: 3B
JUNTA APOYO CIGÜEÑAL CC340PT (28)
JUNTA APOYO CIGÜEÑAL CC340PT (28) Ref: MA131-012
Número: 28 (B)
Cuadrantes: 3B
CIGÜEÑAL CC340PT (29)
CIGÜEÑAL CC340PT (29) Ref: MA131-013
Número: 29 (B)
Cuadrantes: 2B, 3B
BIELA CC340PT (30)
BIELA CC340PT (30) Ref: MA131-014
Número: 30 (B)
Cuadrantes: 2B
PISTON 61MM CC340PT (31)
PISTON 61MM CC340PT (31) Ref: MA131-015
Número: 31 (B)
Cuadrantes: 2B, 3B
BULON CC340PT (32)
BULON CC340PT (32) Ref: MA131-016
Número: 32 (B)
Cuadrantes: 3B
PRESILLA BULON CC340PT (33)
PRESILLA BULON CC340PT (33) Ref: MA131-017
Número: 33 (B)
Cuadrantes: 3B
JUEGO AROS CC340PT (34-35-36)
JUEGO AROS CC340PT (34-35-36) Ref: MA131-018
Número: 34, 35, 36 (B)
Cuadrantes: 2A, 3A
ESPARRAGOS FILTRO AIRE CC340PT (37)
ESPARRAGOS FILTRO AIRE CC340PT (37) Ref: MA131-019
Número: 37 (B)
Cuadrantes: 2B
JUNTA BRIDA-CILINDRO CC340PT (38)
JUNTA BRIDA-CILINDRO CC340PT (38) Ref: MA131-020
Número: 38 (B)
Cuadrantes: 2B
BRIDA CC340PT (39)
BRIDA CC340PT (39) Ref: MA131-021
Número: 39 (B)
Cuadrantes: 2B
JUNTA BRIDA-CARBURADOR CC340PT (40)
JUNTA BRIDA-CARBURADOR CC340PT (40) Ref: MA131-022
Número: 40 (B)
Cuadrantes: 2B
BOMBIN CEBADOR CC340PT (41)
BOMBIN CEBADOR CC340PT (41) Ref: MA131-023
Número: 41 (B)
Cuadrantes: 2B, 3B
CARBURADOR CC340PT (47)
CARBURADOR CC340PT (47) Ref: MA131-024
Número: 47 (B)
Cuadrantes: 2C
JUNTA CARBURADOR-BASE FILTRO CC340PT (48)
JUNTA CARBURADOR-BASE FILTRO CC340PT (48) Ref: MA131-025
Número: 48 (B)
Cuadrantes: 2C
TUBO GASES CC340PT (49)
TUBO GASES CC340PT (49) Ref: MA131-026
Número: 49 (B)
Cuadrantes: 2C
BASE FILTRO AIRE CC340PT (50)
BASE FILTRO AIRE CC340PT (50) Ref: MA131-027
Número: 50 (B)
Cuadrantes: 2C, 3C
DEFLECTOR FILTRO AIRE CC340PT (51)
DEFLECTOR FILTRO AIRE CC340PT (51) Ref: MA131-028
Número: 51 (B)
Cuadrantes: 2C
FILTRO AIRE CC340PT A (53)
FILTRO AIRE CC340PT A (53) Ref: MA131-029
Número: 53 (B)
Cuadrantes: 2C
FILTRO AIRE CC340PT B (54)
FILTRO AIRE CC340PT B (54) Ref: MA131-030
Número: 54 (B)
Cuadrantes: 3C
TAPA FILTRO AIRE CC340PT (55)
TAPA FILTRO AIRE CC340PT (55) Ref: MA131-031
Número: 55 (B)
Cuadrantes: 2C, 3C
DEPÓSITO GASOLINA CC340PT (60)
DEPÓSITO GASOLINA CC340PT (60) Ref: MA131-032
Número: 60 (B)
Cuadrantes: 2C
TAPON GASOLINA CC340PT (62-63-64)
TAPON GASOLINA CC340PT (62-63-64) Ref: MA131-033
Número: 62, 63, 64 (B)
Cuadrantes: 2C
ESPARRAGO SUJECION DEPOSITO CC340PT (66)
ESPARRAGO SUJECION DEPOSITO CC340PT (66) Ref: MA131-034
Número: 66 (B)
Cuadrantes: 2B
VALVULA ESCAPE CC340PT (67)
VALVULA ESCAPE CC340PT (67) Ref: MA131-035
Número: 68 (B)
Cuadrantes: 2B
VALVULA ADMISION CC340PT (68)
VALVULA ADMISION CC340PT (68) Ref: MA131-036
Número: 67 (B)
Cuadrantes: 2B
CARTER SUPERIOR CC340PT (69)
CARTER SUPERIOR CC340PT (69) Ref: MA131-037
Número: 69 (B)
Cuadrantes: 2B
RETEN CIGÜEÑAL SUPERIOR 20X42X7 CC340PT (74)
RETEN CIGÜEÑAL SUPERIOR 20X42X7 CC340PT (74) Ref: MA131-038
Número: 74 (B)
Cuadrantes: 2B
VOLANTE MAGNETICO CC340PT (75)
VOLANTE MAGNETICO CC340PT (75) Ref: MA131-039
Número: 75 (B)
Cuadrantes: 2B
VENTILADOR CC340PT
VENTILADOR CC340PT Ref: MA131-040
Número: 76 (B)
Cuadrantes: 1B
CHAPA SUJECION VENTILADOR CC340PT (77)
CHAPA SUJECION VENTILADOR CC340PT (77) Ref: MA131-041
Número: 77 (B)
Cuadrantes: 1B
TORNILLLO SUJECIÓN ARRANQUE CC340PT A(79)
TORNILLLO SUJECIÓN ARRANQUE CC340PT A(79) Ref: MA131-042
Número: 79 (B)
Cuadrantes: 1B
TORNILLO SUJECION ARRANQUE CC340PT B (80)
TORNILLO SUJECION ARRANQUE CC340PT B (80) Ref: MA131-043
Número: 80 (B)
Cuadrantes: 1B
CASQUILLO APOYO CAPÓ CC340PT (81)
CASQUILLO APOYO CAPÓ CC340PT (81) Ref: MA131-044
Número: 81 (B)
Cuadrantes: 1B
FRENO MOTOR CC340PT(82)
FRENO MOTOR CC340PT(82) Ref: MA131-045
Número: 82 (B)
Cuadrantes: 2B
MUELLE FRENO MOTOR CC340PT (83)
MUELLE FRENO MOTOR CC340PT (83) Ref: MA131-046
Número: 83 (B)
Cuadrantes: 2B
BOBINA CC340PT (84)
BOBINA CC340PT (84) Ref: MA131-047
Número: 84 (B)
Cuadrantes: 2A, 2B
ESCAPE COMPLETO CC340PT (88)
ESCAPE COMPLETO CC340PT (88) Ref: MA131-048
Número: 88 (B)
Cuadrantes: 2A
RETEN VALVULA CC340PT (89)
RETEN VALVULA CC340PT (89) Ref: MA131-049
Número: 89 (B)
Cuadrantes: 2A
MUELLE VALVULA CC340PT (90)
MUELLE VALVULA CC340PT (90) Ref: MA131-050
Número: 90 (B)
Cuadrantes: 2A
ASIENTO MUELLE VALVULA CC340PT (91)
ASIENTO MUELLE VALVULA CC340PT (91) Ref: MA131-051
Número: 91 (B)
Cuadrantes: 2A
VARILLA EMPUJE VALVULA CC340PT (92)
VARILLA EMPUJE VALVULA CC340PT (92) Ref: MA131-052
Número: 92 (B)
Cuadrantes: 2B
CHAPA GUIA VARILLA EMPUJE CC340PT (93)
CHAPA GUIA VARILLA EMPUJE CC340PT (93) Ref: MA131-053
Número: 93 (B)
Cuadrantes: 2A, 2B
JUEGO BALANCIN COMPLETO CC340PT (94-95-96-97)
JUEGO BALANCIN COMPLETO CC340PT (94-95-96-97) Ref: MA131-054
Número: 94, 95, 96, 97 (B)
Cuadrantes: 2A
TAPA BALANCINES CC340PT (98)
TAPA BALANCINES CC340PT (98) Ref: MA131-055
Número: 98 (B)
Cuadrantes: 2A
ARRANQUE COMPLETO CC340PT (99)
ARRANQUE COMPLETO CC340PT (99) Ref: MA131-056
Número: 99 (B)
Cuadrantes: 1A
JUEGO TRINQUETES DE ARRANQUE CC340PT (100-101-102-103-104)
JUEGO TRINQUETES DE ARRANQUE CC340PT (100-101-102-103-104) Ref: MA131-057
Número: 100-104 (B)
Cuadrantes: 1A
POLEA ARRANQUE CC340PT (105)
POLEA ARRANQUE CC340PT (105) Ref: MA131-058
Número: 105 (B)
Cuadrantes: 1A
MUELLE DE ARRANQUE CC340PT (106)
MUELLE DE ARRANQUE CC340PT (106) Ref: MA131-059
Número: 106 (B)
Cuadrantes: 1A
