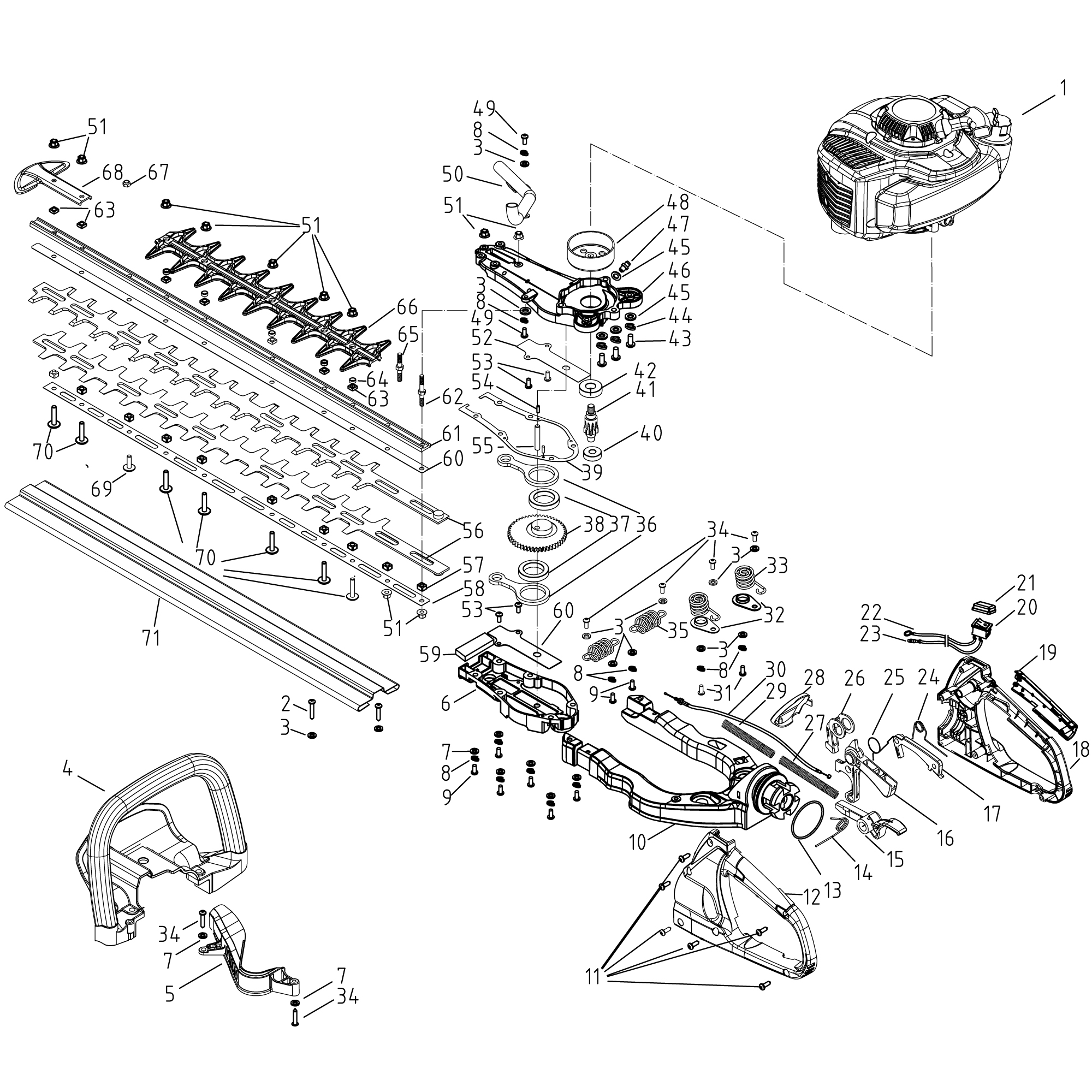

Despiece CG2360

CORTASETOS ANOVA PRO GASOLINA 26 c.c. - 55cm

Instrucciones

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: CG2360 - CORTASETOS ANOVA PRO GASOLINA 26 c.c. - 55cm

Ver las piezas
A
B
C
1
2
3

Recambios

BASE ASA MANILLAR Ref: CG2360-075
Número: 10
Cuadrantes: 2B, 3B, 3C
GATILLO ACELERADOR Ref: CG2360-062
Número: 16
Cuadrantes: 3C
SEGURO ACELERADOR Ref: CG2360-078
Número: 17
Cuadrantes: 3C
MUELLE SEGURO ACELERADOR Ref: CG2360-063
Número: 24
Cuadrantes: 2C, 3C
MUELLE GATILLO ACELERADOR Ref: CG2360-064
Número: 25
Cuadrantes: 2C, 3C
BLOQUEADOR GIRO MANILLAR Ref: CG2360-081
Número: 26
Cuadrantes: 2C, 3C
TAPA Ref: CG2360-082
Número: 28
Cuadrantes: 2C
CABLE ACELERADOR Ref: CG2360-066
Número: 30
Cuadrantes: 2B, 2C, 3C
BIELA PEINE Ref: CG2360-071
Número: 36
Cuadrantes: 2B
JUNTA CARCASA PEINE Ref: CG2360-074
Número: 39
Cuadrantes: 2B
PIÑÓN SALIDA Ref: CG2360-052
Número: 41
Cuadrantes: 2B
CAMPANA EMBRAGUE Ref: CG2360-050
Número: 48
Cuadrantes: 1B
CUCHILLA PEINE Ref: CG2360-054
Número: 56
Cuadrantes: 1A, 2A, 2B
SEPARADOR CUADRADO PEINE Ref: CG2360-055
Número: 57
Cuadrantes: 1A, 2A, 2B
PLETINA INFERIOR PEINE Ref: CG2360-056
Número: 58
Cuadrantes: 2A, 2B
PLETINA INTERMEDIA PEINE Ref: CG2360-070
Número: 60
Cuadrantes: 1A, 2A, 2B
PLETINA SUPERIOR PEINE Ref: CG2360-053
Número: 61
Cuadrantes: 1A, 2A, 2B
TUERCA CUADRADA PEINE Ref: CG2360-048
Número: 63
Cuadrantes: 2A, 2B
PROTECTOR SUPERIOR PEINE Ref: CG2360-047
Número: 66
Cuadrantes: 1A, 1B, 2A
TORNILLO PEINE M5X17 Ref: CG2360-042
Número: 69
Cuadrantes: 2A
TORNILLO PEINE M5X25 Ref: CG2360-043
Número: 70
Cuadrantes: 2A
TAPA FILTRO AIRE Ref: CG2360-002
Número: 2
Cuadrantes: 1B
FILTRO AIRE ESPUMA Ref: CG2360-004
Número: 4
Cuadrantes: 1B
SOPORTE FILTRO AIRE Ref: CG2360-005
Número: 9
Cuadrantes: 1A, 1B
JUNTA SOPORTE CARBURADOR Ref: CG2360-006
Número: 10
Cuadrantes: 1B, 1C
CARBURADOR WALBRO Ref: CG2360-007
Número: 12
Cuadrantes: 1B, 1C
BRIDA ADMISIÓN Ref: CG2360-011
Número: 20
Cuadrantes: 1B, 2B
JUNTA BRIDA - CILINDRO Ref: CG2360-012
Número: 21
Cuadrantes: 1B, 2B
BOBINA Ref: CG2360-013
Número: 27
Cuadrantes: 1A, 2A, 2B
CAPÓ MOTOR Ref: CG2360-014
Número: 31
Cuadrantes: 2A
PROTECTOR ESCAPE Ref: CG2360-024
Número: 33
Cuadrantes: 3A
ESCAPE Ref: CG2360-041
Número: 42
Cuadrantes: 3A
JUNTA ESCAPE Ref: CG2360-015
Número: 200
Cuadrantes: 3A
CILINDRO (SIN PISTÓN) Ref: CG2360-020
Número: 45
Cuadrantes: 2A, 2B
JUNTA CILINDRO Ref: CG2360-016
Número: 46
Cuadrantes: 2A, 2B
ARO PISTÓN Ref: CG2360-017
Número: 47
Cuadrantes: 2B
PISTÓN Ref: CG2360-018
Número: 48
Cuadrantes: 2B
PRESILLA PISTÓN Ref: CG2360-019
Número: 49
Cuadrantes: 2B
CIGÜEÑAL Ref: CG2360-021
Número: 50
Cuadrantes: 2B
JUNTA CÁRTER Ref: CG2360-022
Número: 53
Cuadrantes: 3B
JUEGO CÁRTER COMPLETO Ref: CG2360-023
Número: 201
Cuadrantes: 2B, 3B
MUELLE EMBRAGUE Ref: CG2360-083
Número: 59
Cuadrantes: 3C
EMBRAGUE COMPLETO Ref: CG2360-034
Número: 60
Cuadrantes: 3C
GOMA PASATUBOS Ref: CG2360-033
Número: 64
Cuadrantes: 3C
TAPA SUPERIOR MOTOR Ref: CG2360-031
Número: 79
Cuadrantes: 2B, 2C, 3B, 3C
POLEA ARRANQUE Ref: CG2360-029
Número: 84
Cuadrantes: 2C
MUELLE ARRANQUE Ref: CG2360-030
Número: 85
Cuadrantes: 2C
ARRANQUE MANUAL Ref: CG2360-026
Número: 90
Cuadrantes: 1B, 1C, 2B, 2C
VOLANTE MAGNÉTICO Ref: CG2360-040
Número: 92
Cuadrantes: 1B, 2B
RODAMIENTO BULÓN Ref: CG2360-037
Número: 96
Cuadrantes: 2B
BULÓN PISTÓN Ref: CG2360-038
Número: 97
Cuadrantes: 2B
KIT SUSTITUCION CARBURADOR Ref: CG2360-085
Número: 12
Cuadrantes: 1B, 1C

Descargar despiece

Despiece CG2360
