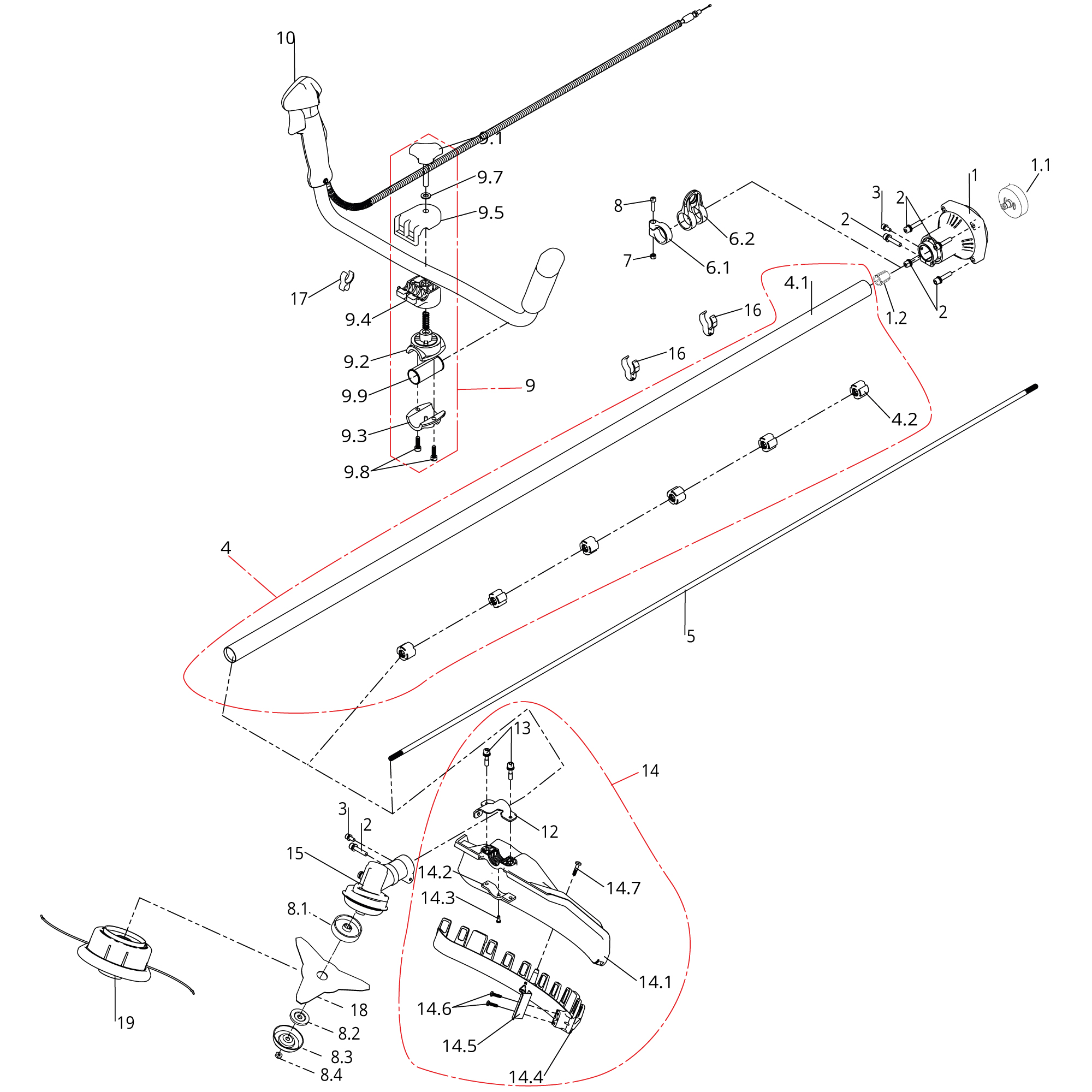

Despiece D52B

DESBROZADORA ANOVA PLUS 51,7 c.c.- 1.4kW

Instrucciones

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: D52B - DESBROZADORA ANOVA PLUS 51,7 c.c.- 1.4kW

Ver las piezas
A
B
C
1
2
3

Recambios

CAMPANA Ref: D43B-040
Número: 1.2
Cuadrantes: 1C
EJE TRANSMISIÓN Ref: D43B-031
Número: 5
Cuadrantes: 2B, 2C, 3B
CODO COMPLETO D43B - D52B Ref: D43B-032
Número: 15
Cuadrantes: 3A, 3B
MANDO ACELERADOR 19MM Ref: D43B-034
Número: 10
Cuadrantes: 1A, 1B
CABEZAL NYLON COMPLETO Ref: D243-083
Número: 19
Cuadrantes: 3A
PROTECTOR NYLON O DISCO Ref: D352-051
Número: 14
Cuadrantes: 2B, 3B
TUBO DE TRANSMISIÓN Ref: D352-016
Número: 4
Cuadrantes: 1C, 2A, 2B, 2C
TORNILLO EMBRAGUE Ref: D43C-0737
Número: 1
Cuadrantes: 3A
EMBRAGUE Ref: D43B-037
Número: 3
Cuadrantes: 3A
VOLANTE MAGNÉTICO Ref: D43B-002
Número: 11
Cuadrantes: 3A
BOBINA ENCENDIDO Ref: D43B-003
Número: 12
Cuadrantes: 2A
CÁRTER DERECHO LADO VOLANTE Ref: D43C-6367
Número: 14
Cuadrantes: 2A, 2B, 3A, 3B
JUNTA CÁRTER Ref: D43B-004
Número: 21
Cuadrantes: 2B
CHAVETA CIGÜEÑAL Ref: D43C-4563
Número: 18
Cuadrantes: 2B
CIGÜEÑAL Ref: D43B-006
Número: 17
Cuadrantes: 2B
CÁRTER IZQUIERDO Ref: D43C-0657
Número: 22
Cuadrantes: 2B
RODAMIENTO BULÓN Ref: D43B-038
Número: 23
Cuadrantes: 2B
PISTÓN Ref: D52B-001
Número: 24
Cuadrantes: 2B
BULÓN PISTÓN Ref: D52B-002
Número: 25
Cuadrantes: 2B
PRESILLA PISTÓN Ref: D52B-003
Número: 26
Cuadrantes: 2B
ARO PISTÓN Ref: D52B-004
Número: 27
Cuadrantes: 1B, 2B
JUNTA CILINDRO Ref: D43B-013
Número: 28
Cuadrantes: 2B
CILINDRO Ref: D52B-005
Número: 29
Cuadrantes: 2B
JUNTA ESCAPE Ref: D52B-006
Número: 30
Cuadrantes: 1B, 2B
ESCAPE Ref: D43B-016
Número: 31
Cuadrantes: 2B
JUNTA BRIDA CILINDRO Ref: D43B-017
Número: 37
Cuadrantes: 1B, 2B
BRIDA ADMISIÓN Ref: D43B-018
Número: 38
Cuadrantes: 1B, 2B
JUNTA CARBURADOR BRIDA Ref: D43B-019
Número: 40
Cuadrantes: 2B
CARBURADOR Ref: D43B-020
Número: 41
Cuadrantes: 2B
FILTRO AIRE COMPLETO Ref: D43B-029
Número: 200
Cuadrantes: 2C, 3C
SOPORTE TRINQUETE Ref: D43B-022
Número: 51
Cuadrantes: 2C
ARRANQUE Ref: D43B-023
Número: 53
Cuadrantes: 2C
SOPORTE DEPÓSITO Ref: D43B-025
Número: 63
Cuadrantes: 3B
CAPÓ MOTOR Ref: D43B-027
Número: 54
Cuadrantes: 1B
TAPA INTERIOR CAPÓ Ref: D43B-028
Número: 64
Cuadrantes: 1B
DEPÓSITO GASOLINA Ref: D43B-021
Número: 59
Cuadrantes: 2B, 2C, 3B, 3C
GOMA PASATUBOS Ref: D43C-0709
Número: 61
Cuadrantes: 2B, 3B
TAPÓN GASOLINA Ref: D43C-2348
Número: 60
Cuadrantes: 2C, 3B, 3C
CAZOLETA CON TUERCA M10X1.25 Ref: D43B-001
Número: 8, 3, 8, 4
Cuadrantes: 3B

Descargar despiece
