Despiece DCR70

[DCR70] DESBROZADOR CONTROL REMOTO ANOVA 67CM

Instrucciones

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: DCR70 - DESBROZADOR CONTROL REMOTO ANOVA 67CM

Ver las piezas
A
B
C
1
2
3

Parte A

Parte B

Parte C

Parte D

Parte E

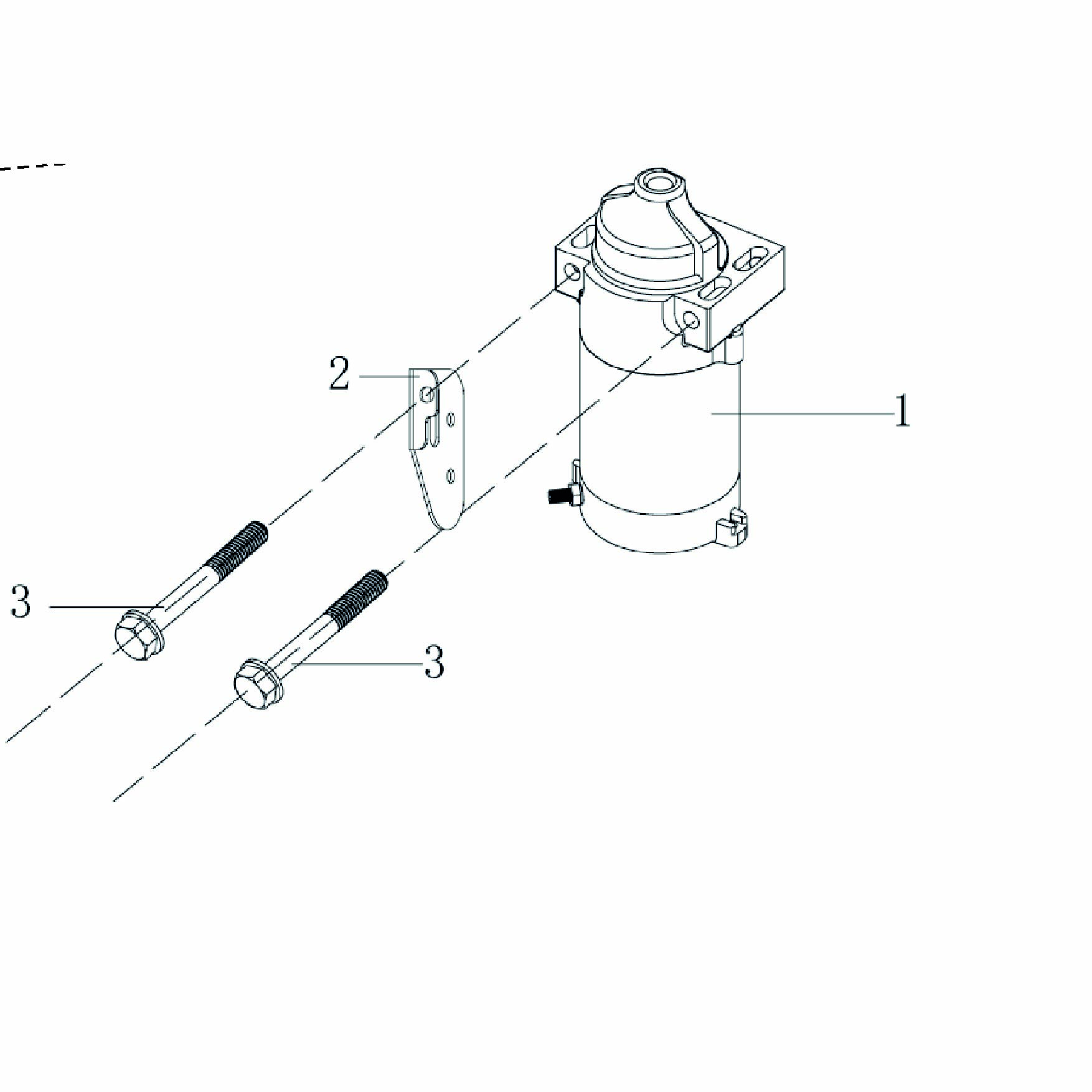

Parte F

Parte G

Parte H

Parte I

Parte J

Parte K

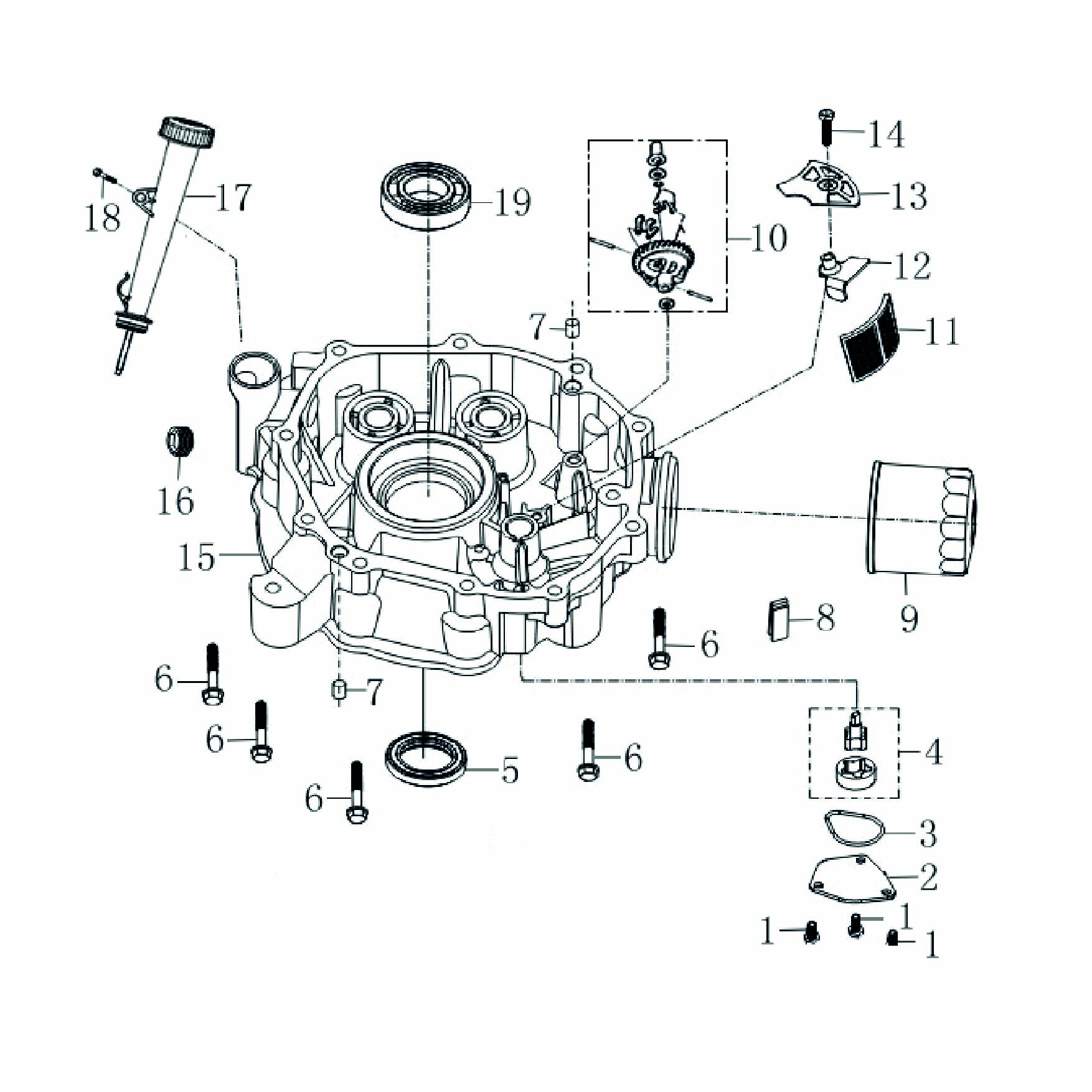

Parte L

Parte M

Parte N

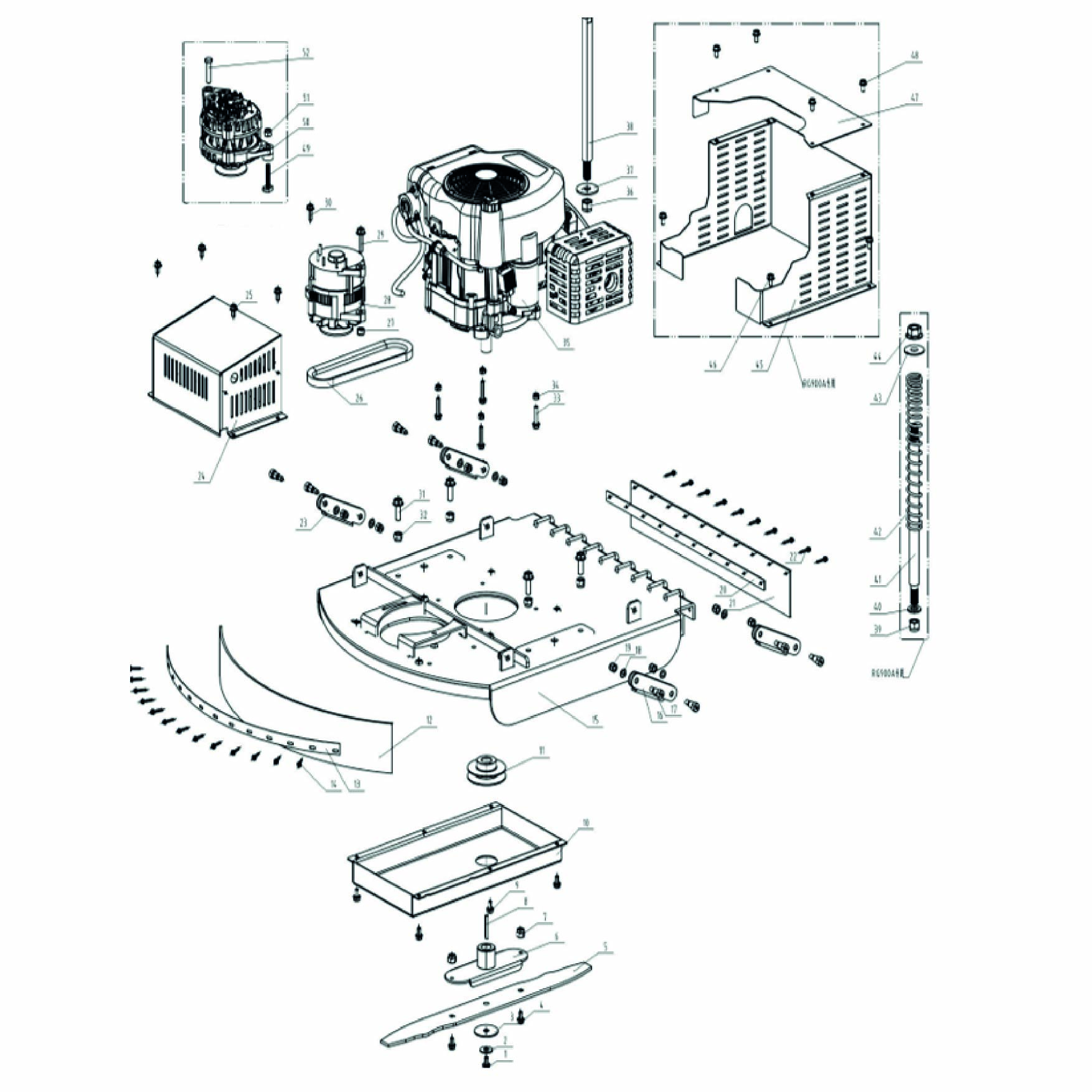

TORNILLO CUCHILLA DCR70 (1)
TORNILLO CUCHILLA DCR70 (1) Ref: DCR70-001
Número: 1 (A)
Cuadrantes: 3B
CUCHILLA DCR70 (5)
CUCHILLA DCR70 (5) Ref: DCR70-002
Número: 5 (A)
Cuadrantes: 3B
SOPORTE CUCHILLA DCR70 (6)
SOPORTE CUCHILLA DCR70 (6) Ref: DCR70-003
Número: 6 (A)
Cuadrantes: 3B
CAHVETA SOPORTE CUCHILLA DCR70 (8)
CAHVETA SOPORTE CUCHILLA DCR70 (8) Ref: DCR70-004
Número: 8 (A)
Cuadrantes: 3B
TAPA CORREA DCR70 (10)
TAPA CORREA DCR70 (10) Ref: DCR70-005
Número: 10 (A)
Cuadrantes: 3B
POLEA SALIDA MOTOR DCR70 (11)
POLEA SALIDA MOTOR DCR70 (11) Ref: DCR70-006
Número: 11 (A)
Cuadrantes: 3B
PROTECTOR SALIDA TRASERA DCR70 (12)
PROTECTOR SALIDA TRASERA DCR70 (12) Ref: DCR70-007
Número: 12 (A)
Cuadrantes: 2A, 3A
SOPORTE PROTECTOR SALIDA TRASERA DCR70 (13)
SOPORTE PROTECTOR SALIDA TRASERA DCR70 (13) Ref: DCR70-008
Número: 13 (A)
Cuadrantes: 2A, 3A
PLACA DERECHA ELEVACIÓN DCR70 (16)
PLACA DERECHA ELEVACIÓN DCR70 (16) Ref: DCR70-009
Número: 16 (A)
Cuadrantes: 2B
TORNILLO PLACA ELEVACIÓN DCR70 (17)
TORNILLO PLACA ELEVACIÓN DCR70 (17) Ref: DCR70-010
Número: 17 (A)
Cuadrantes: 2B
PLACA IZQUIERDA ELEVACIÓN DCR70 (23)
PLACA IZQUIERDA ELEVACIÓN DCR70 (23) Ref: DCR70-011
Número: 23 (A)
Cuadrantes: 2B
TAPA GENERADOR DCR70 (24)
TAPA GENERADOR DCR70 (24) Ref: DCR70-012
Número: 24 (A)
Cuadrantes: 1A, 2A
CORREA GENERADOR DCR70 (26)
CORREA GENERADOR DCR70 (26) Ref: DCR70-013
Número: 26 (A)
Cuadrantes: 1B, 2A
GENERADOR DCR70 (28)
GENERADOR DCR70 (28) Ref: DCR70-014
Número: 28 (A)
Cuadrantes: 1A
EJE AJUSTE DCR70 (41)
EJE AJUSTE DCR70 (41) Ref: DCR70-015
Número: 41 (A)
Cuadrantes: 2C
TORNILLO+TUERCA RUEDA GUIA ORUGAS DCR70 (1-3-4)
TORNILLO+TUERCA RUEDA GUIA ORUGAS DCR70 (1-3-4) Ref: DCR70-016
Número: 1, 3, 4, (A)
Cuadrantes: 3C

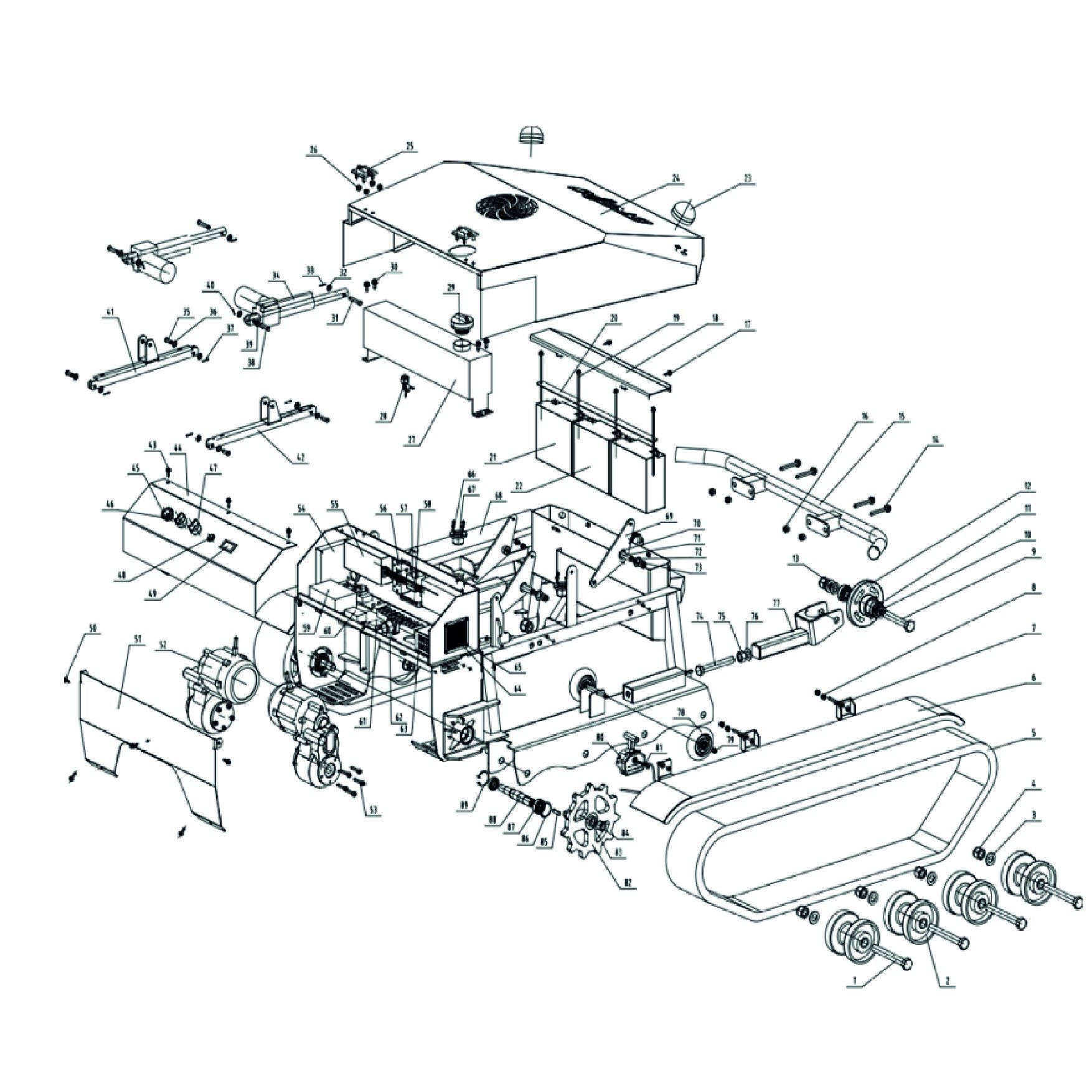

RUEDA GUIA ORUGAS DCR70 (2)
RUEDA GUIA ORUGAS DCR70 (2) Ref: DCR70-017
Número: 2 (B)
Cuadrantes: 3C
ORUGAS DCR70 (5)
ORUGAS DCR70 (5) Ref: DCR70-018
Número: 5 (B)
Cuadrantes: 3B, 3C
GUARDABARROS IZQUIERDO DCR70 (6)
GUARDABARROS IZQUIERDO DCR70 (6) Ref: DCR70-019
Número: 6 (B)
Cuadrantes: 2C, 3B, 3C
TORNILLO POLEA TENSORA ORUGAS DCR70 (9)
TORNILLO POLEA TENSORA ORUGAS DCR70 (9) Ref: DCR70-020
Número: 9 (B)
Cuadrantes: 2C
POLEA TENSORA ORUGAS DCR70 (12)
POLEA TENSORA ORUGAS DCR70 (12) Ref: DCR70-021
Número: 12 (B)
Cuadrantes: 2C
DEFENSA DELANTERA DCR70 (15)
DEFENSA DELANTERA DCR70 (15) Ref: DCR70-022
Número: 15 (B)
Cuadrantes: 2B, 2C
BATERÍA DCR70 (21)
BATERÍA DCR70 (21) Ref: DCR70-023
Número: 21 (B)
Cuadrantes: 2B
LUZ DE SEÑALIZACIÓN DCR70 (23)
LUZ DE SEÑALIZACIÓN DCR70 (23) Ref: DCR70-024
Número: 23 (B)
Cuadrantes: 1B
CAPÓ DCR70 (24)
CAPÓ DCR70 (24) Ref: DCR70-025
Número: 24 (B)
Cuadrantes: 1B
BISAGRA CAPÓ DCR70 (25)
BISAGRA CAPÓ DCR70 (25) Ref: DCR70-026
Número: 25 (B)
Cuadrantes: 1B
TANQUE COMBUSTIBLE DCR70 (27)
TANQUE COMBUSTIBLE DCR70 (27) Ref: DCR70-027
Número: 27 (B)
Cuadrantes: 1B, 2B
LLAVE GASOLINA DCR70 (28)
LLAVE GASOLINA DCR70 (28) Ref: DCR70-028
Número: 28 (B)
Cuadrantes: 2B
TAPÓN COMBUSTIBLE DCR70 (29)
TAPÓN COMBUSTIBLE DCR70 (29) Ref: DCR70-029
Número: 29 (B)
Cuadrantes: 1B
ACTUADOR LINEAL 24V -100MM DCR70 (34)
ACTUADOR LINEAL 24V -100MM DCR70 (34) Ref: DCR70-030
Número: 34 (B)
Cuadrantes: 1A
BIELETA IZQUIERDA ACTUADOR LINEAL DCR70 (41)
BIELETA IZQUIERDA ACTUADOR LINEAL DCR70 (41) Ref: DCR70-031
Número: 41 (B)
Cuadrantes: 1A, 2A
BIELETA DERECHA ACTUADOR LINEAL DCR70 (42)
BIELETA DERECHA ACTUADOR LINEAL DCR70 (42) Ref: DCR70-032
Número: 42 (B)
Cuadrantes: 2A
PANEL DE CONTROL DCR70 (44)
PANEL DE CONTROL DCR70 (44) Ref: DCR70-033
Número: 44 (B)
Cuadrantes: 2A
BOTON DE EMERGENCIA DCR70 (45)
BOTON DE EMERGENCIA DCR70 (45) Ref: DCR70-034
Número: 45 (B)
Cuadrantes: 2A
INTERRUPTOR DCR70 (46)
INTERRUPTOR DCR70 (46) Ref: DCR70-035
Número: 46 (B)
Cuadrantes: 2A
LLAVE CONTACTO DCR70 (47)
LLAVE CONTACTO DCR70 (47) Ref: DCR70-036
Número: 47 (B)
Cuadrantes: 2A
LUZ DE AVERÍA DCR70 (48)
LUZ DE AVERÍA DCR70 (48) Ref: DCR70-037
Número: 48 (B)
Cuadrantes: 2A
PANEL DE ALIMENTACION DCR70 (49)
PANEL DE ALIMENTACION DCR70 (49) Ref: DCR70-038
Número: 49 (B)
Cuadrantes: 2A
PROTECTOR TRASERO DCR70 (51)
PROTECTOR TRASERO DCR70 (51) Ref: DCR70-039
Número: 51 (B)
Cuadrantes: 2A, 3A
MOTOR GIRO ORUGAS DCR70(52)
MOTOR GIRO ORUGAS DCR70(52) Ref: DCR70-040
Número: 52 (B)
Cuadrantes: 2A
VENTILADOR DCR70 (54)
VENTILADOR DCR70 (54) Ref: DCR70-041
Número: 54 (B)
Cuadrantes: 2A
PLACA CONTROL 24V , 600W DCR70(55)
PLACA CONTROL 24V , 600W DCR70(55) Ref: DCR70-042
Número: 55 (B)
Cuadrantes: 2A, 2B
CAJA DE CONEXIONES DCR70 (56)
CAJA DE CONEXIONES DCR70 (56) Ref: DCR70-043
Número: 56 (B)
Cuadrantes: 2B
RELE 24V DCR70 (57)
RELE 24V DCR70 (57) Ref: DCR70-044
Número: 57 (B)
Cuadrantes: 2B
TRANSMISOR DCR70 (60)
TRANSMISOR DCR70 (60) Ref: DCR70-045
Número: 60 (B)
Cuadrantes: 2A
GYROSCOPIO DCR70 (61)
GYROSCOPIO DCR70 (61) Ref: DCR70-046
Número: 61 (B)
Cuadrantes: 2B
RELÉ ARRANQUE MOTOR DCR70 12V/150A
RELÉ ARRANQUE MOTOR DCR70 12V/150A Ref: DCR70-047
Número: 62 (B)
Cuadrantes: 2B
CAJA DE CONTROL DCR70 (63)
CAJA DE CONTROL DCR70 (63) Ref: DCR70-048
Número: 63 (B)
Cuadrantes: 2B
MALLA ANTIPOLVO DCR70 (64)
MALLA ANTIPOLVO DCR70 (64) Ref: DCR70-049
Número: 64 (B)
Cuadrantes: 2B
CASQUILLO GUIA DE COBRE (54X6/33X25X30)DCR70 (67)
CASQUILLO GUIA DE COBRE (54X6/33X25X30)DCR70 (67) Ref: DCR70-050
Número: 67 (B)
Cuadrantes: 2B
GUARDABARROS DERECHO DCR70 (68)
GUARDABARROS DERECHO DCR70 (68) Ref: DCR70-051
Número: 68 (B)
Cuadrantes: 2B
TORNILLO + TUERCA TENSOR ORUGAS DCR70 (74-75)
TORNILLO + TUERCA TENSOR ORUGAS DCR70 (74-75) Ref: DCR70-052
Número: 74, 75 (B)
Cuadrantes: 2B, 2C
SOPORTE EJE RUEDA TENSORA DCR70 (77)
SOPORTE EJE RUEDA TENSORA DCR70 (77) Ref: DCR70-053
Número: 77 (B)
Cuadrantes: 2C
RUEDA PEQUEÑA GUIA ORUGAS DCR70 (78)
RUEDA PEQUEÑA GUIA ORUGAS DCR70 (78) Ref: DCR70-054
Número: 78 (B)
Cuadrantes: 3B
MANDO ACELERADOR DCR70 (80)
MANDO ACELERADOR DCR70 (80) Ref: DCR70-055
Número: 80 (B)
Cuadrantes: 3B
POLEA ACCIONAMIENTO DCR70 (82)
POLEA ACCIONAMIENTO DCR70 (82) Ref: DCR70-056
Número: 82 (B)
Cuadrantes: 3B
CHAVETA POLEA ACCIONAMIENTO DCR70 (85)
CHAVETA POLEA ACCIONAMIENTO DCR70 (85) Ref: DCR70-057
Número: 85 (B)
Cuadrantes: 3B
PRESILLA EJE POLEA ACCIONAMIENTO DCR70 (86)
PRESILLA EJE POLEA ACCIONAMIENTO DCR70 (86) Ref: DCR70-058
Número: 86 (B)
Cuadrantes: 3B
RODAMIENTO EJE POLEA ACCIONAMIENTO DCR70 (87)
RODAMIENTO EJE POLEA ACCIONAMIENTO DCR70 (87) Ref: DCR70-059
Número: 87 (B)
Cuadrantes: 3B
EJE POLEA ACCIONAMIENTO DCR70 (88)
EJE POLEA ACCIONAMIENTO DCR70 (88) Ref: DCR70-060
Número: 88 (B)
Cuadrantes: 3B

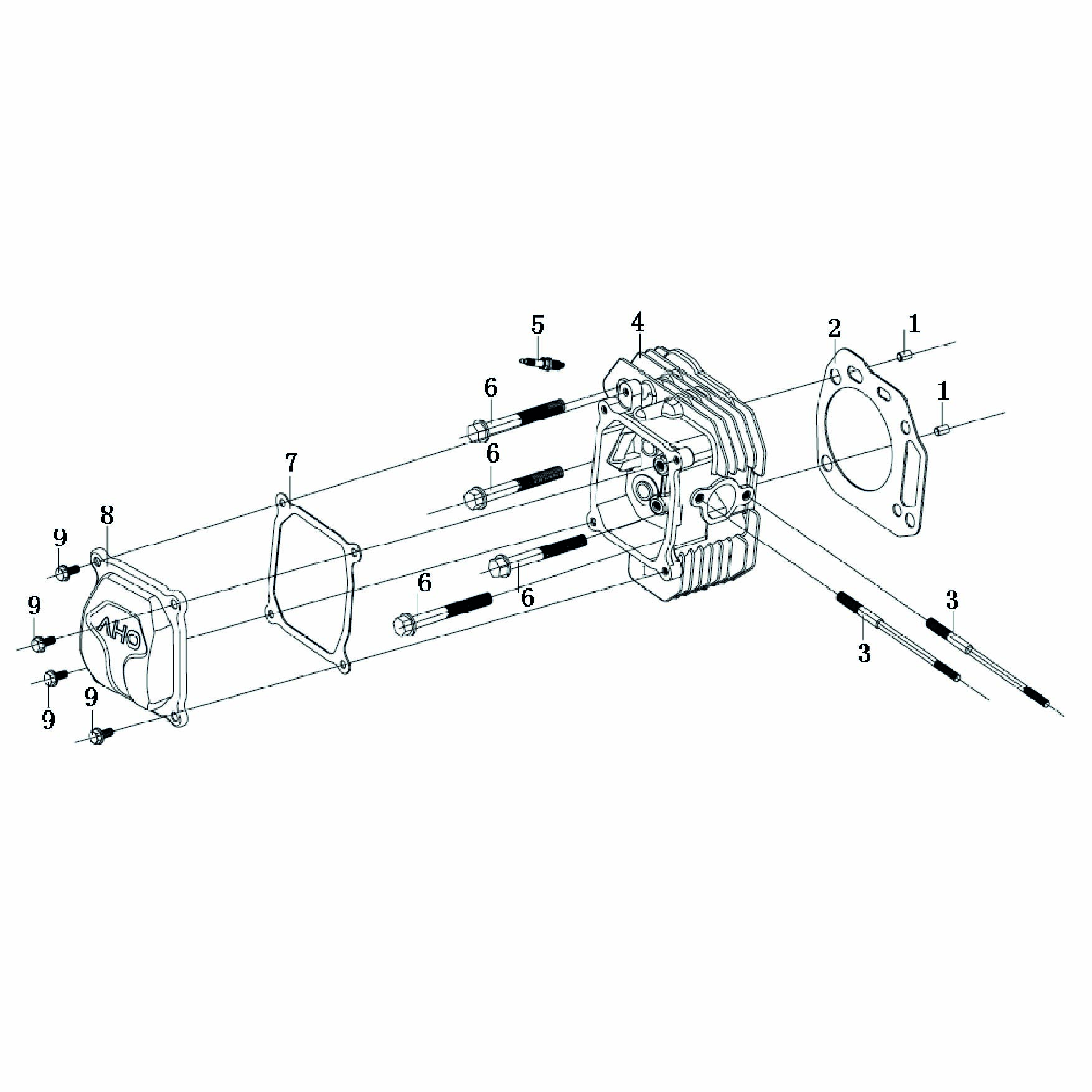

JUNTA TAPA BALANCINES LC1P92F (7)
JUNTA TAPA BALANCINES LC1P92F (7) Ref: DCR70-M01
Número: 7 (C)
Cuadrantes: 2A

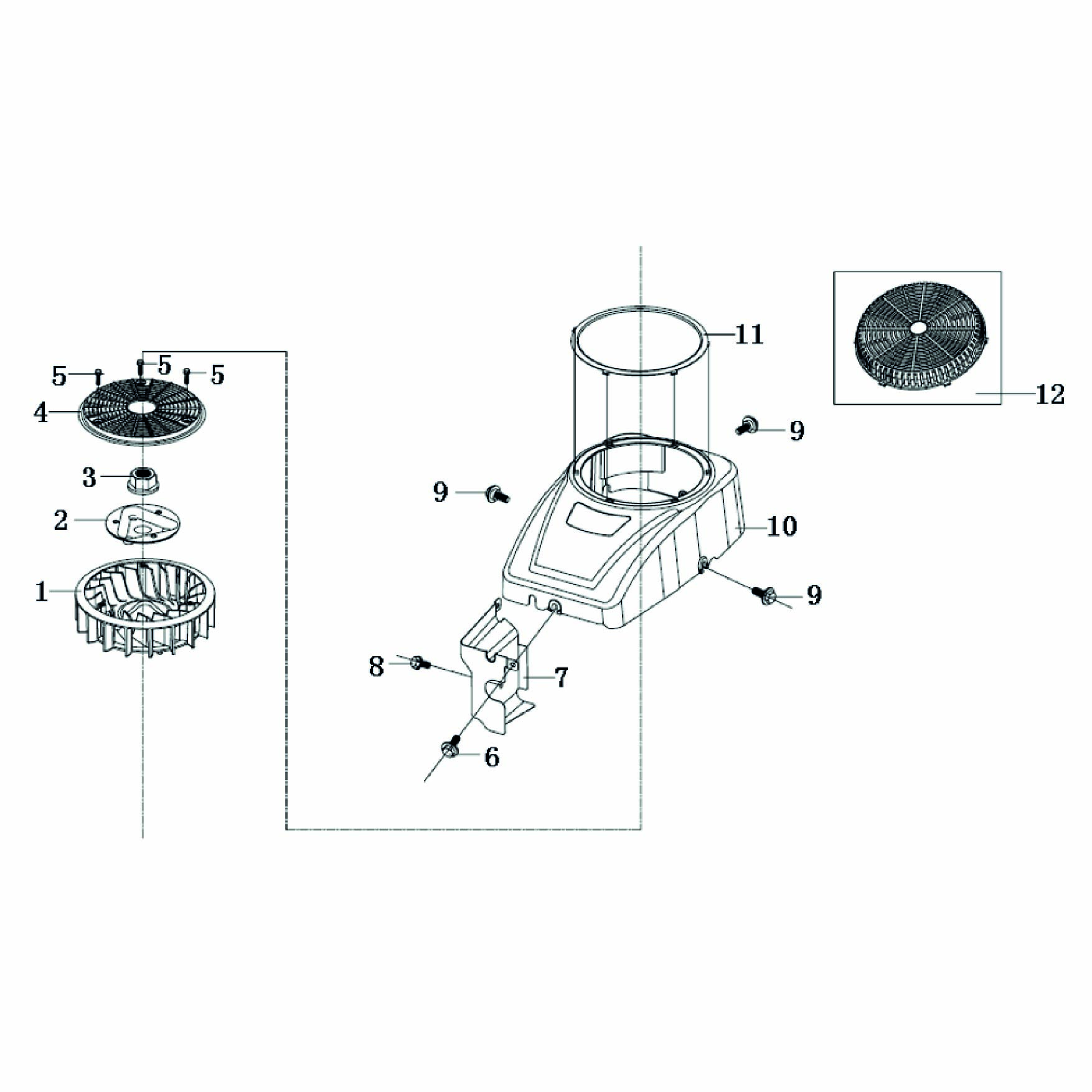

VENTILADOR LC1P92F (1)
VENTILADOR LC1P92F (1) Ref: DCR70-M02
Número: 1 (D)
Cuadrantes: 2A
TAPA VENTILADOR LC1P92F (4)
TAPA VENTILADOR LC1P92F (4) Ref: DCR70-M03
Número: 4 (D)
Cuadrantes: 2A
CAPÓ MOTOR LC1P92F (10)
CAPÓ MOTOR LC1P92F (10) Ref: DCR70-M04
Número: 10 (D)
Cuadrantes: 2B
REJILLA CAPÓ LC1P92F (12)
REJILLA CAPÓ LC1P92F (12) Ref: DCR70-M05
Número: 12 (D)
Cuadrantes: 1C, 2C

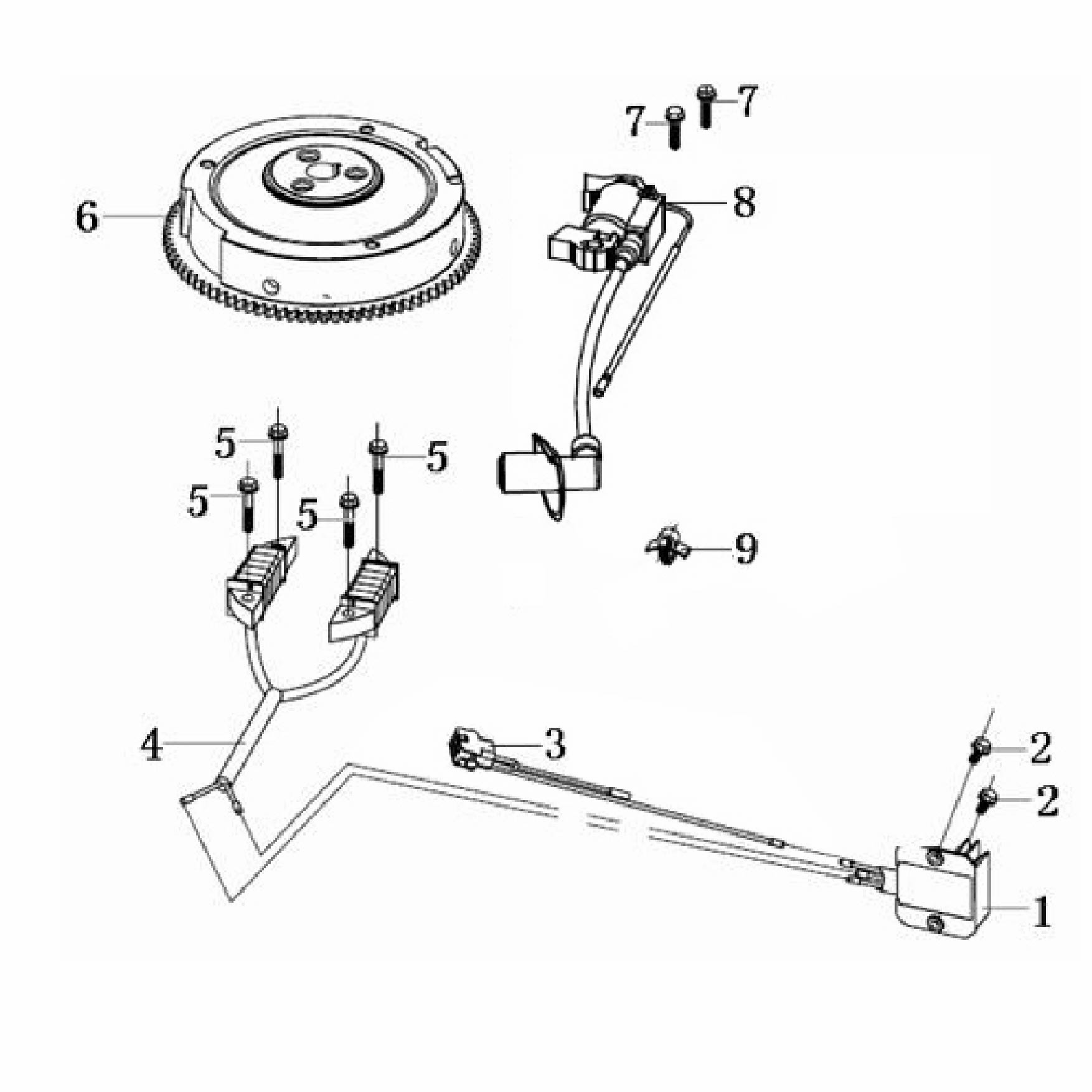

REGULADOR CORRIENTE LC1P92F (1)
REGULADOR CORRIENTE LC1P92F (1) Ref: DCR70-M06
Número: 1 (E)
Cuadrantes: 3B, 3C
BOBINA DE CARGA LC1P92F (4)
BOBINA DE CARGA LC1P92F (4) Ref: DCR70-M07
Número: 4 (E)
Cuadrantes: 2A, 3A
VOLANTE LC1P92F (6)
VOLANTE LC1P92F (6) Ref: DCR70-M08
Número: 6 (E)
Cuadrantes: 1A, 1B
BOBINA LC1P92F (8)
BOBINA LC1P92F (8) Ref: DCR70-M09
Número: 8 (E)
Cuadrantes: 1B, 2B

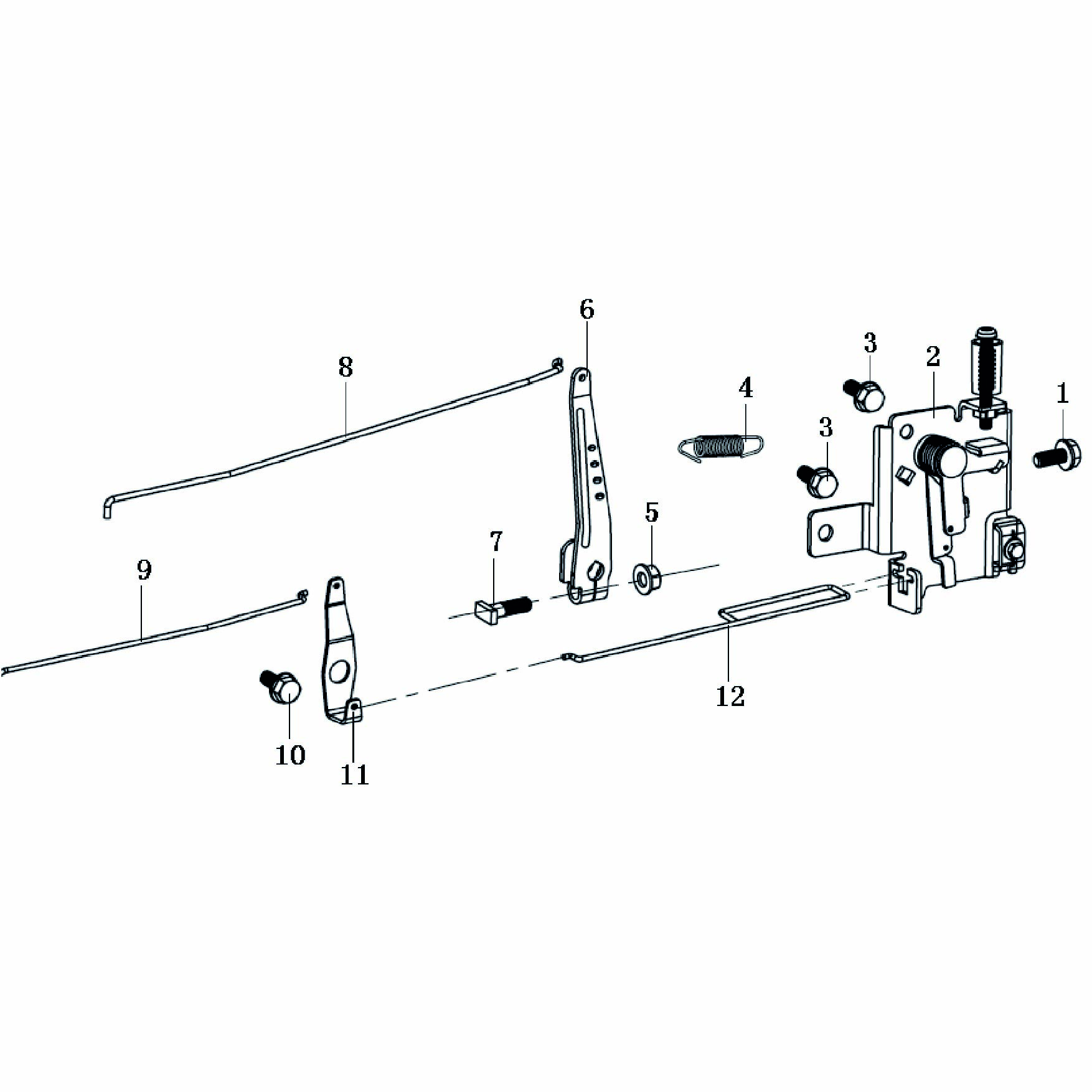

MUELLE ACELERADOR LC1P92F (4)
MUELLE ACELERADOR LC1P92F (4) Ref: DCR70-M10
Número: 4 (G)
Cuadrantes: 2B, 2C

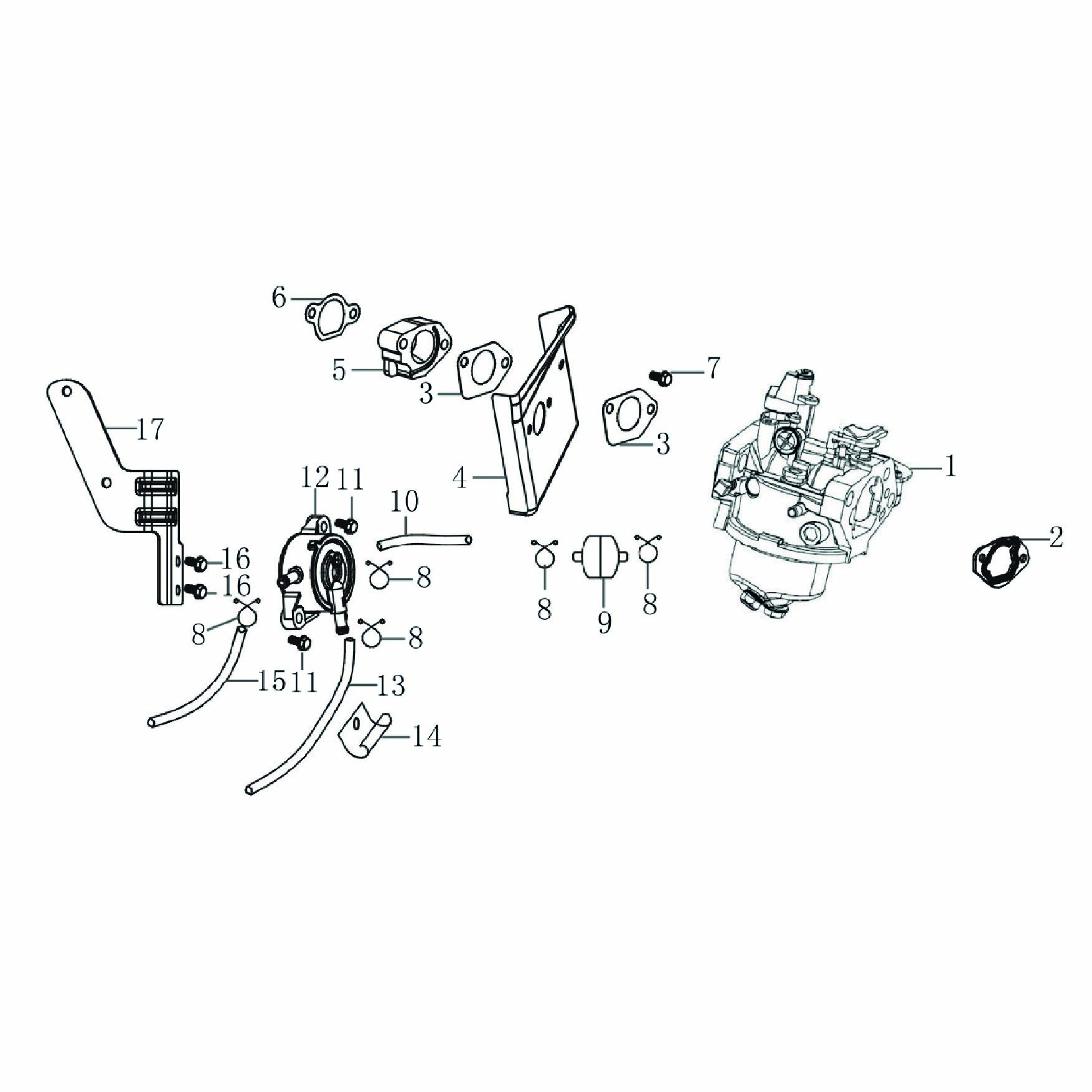

CARBURADOR LC1P92F (1)
CARBURADOR LC1P92F (1) Ref: DCR70-M11
Número: 1 (H)
Cuadrantes: 2C
JUNTA CARBURADOR -FILTRO LC1P92F (2)
JUNTA CARBURADOR -FILTRO LC1P92F (2) Ref: DCR70-M12
Número: 2 (H)
Cuadrantes: 2C
JUNTA CARBURADOR - BRIDA LC1P92F (3)
JUNTA CARBURADOR - BRIDA LC1P92F (3) Ref: DCR70-M13
Número: 3 (H)
Cuadrantes: 2B
JUNTA ADMISIÓN LC1P92F (4)
JUNTA ADMISIÓN LC1P92F (4) Ref: DCR70-M14
Número: 4 (H)
Cuadrantes: 2B
BRIDA LC1P92F (5)
BRIDA LC1P92F (5) Ref: DCR70-M15
Número: 5 (H)
Cuadrantes: 1B
JUNTA BRIDA-CILINDRO LC1P92F (6)
JUNTA BRIDA-CILINDRO LC1P92F (6) Ref: DCR70-M16
Número: 6 (H)
Cuadrantes: 1A
BOMBA GASOLINA LC1P92F (12)
BOMBA GASOLINA LC1P92F (12) Ref: DCR70-M17
Número: 12 (H)
Cuadrantes: 2A
FILTRO AIRE COMPLETO LC1P92F (1)
FILTRO AIRE COMPLETO LC1P92F (1) Ref: DCR70-M18
Número: 1 (I)
Cuadrantes: 1A, 1B, 1C, 2A, 2B, 2C, 3A, 3B, 3C

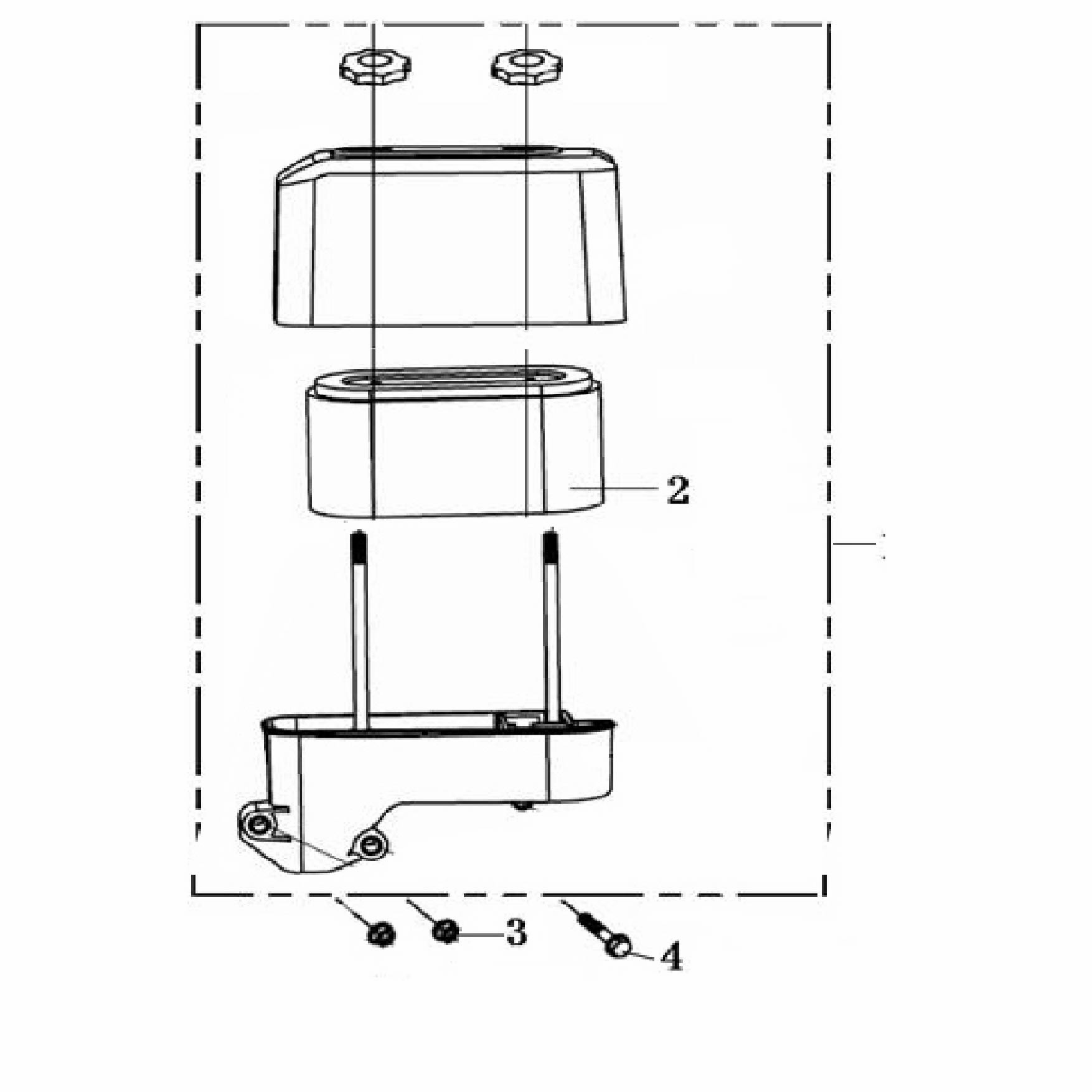

FILTRO AIRE LC1P92F (2)
FILTRO AIRE LC1P92F (2) Ref: DCR70-M19
Número: 2 (I)
Cuadrantes: 2A, 2B

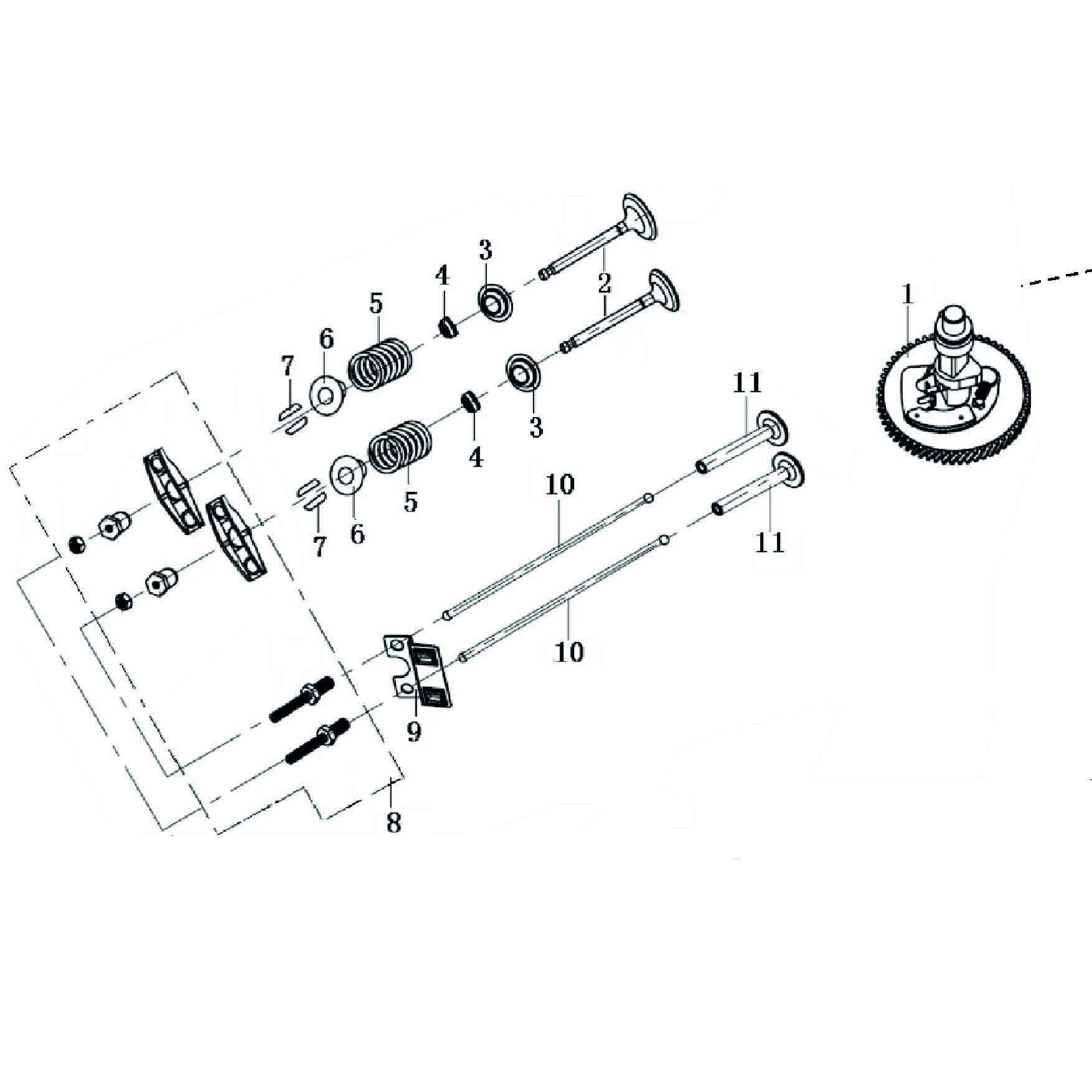

ARBOL DE LEVAS LC1P92F (1)
ARBOL DE LEVAS LC1P92F (1) Ref: DCR70-M20
Número: 1 (J)
Cuadrantes: 1C, 2C
JUEGO VALVULAS LC1P92F (2)
JUEGO VALVULAS LC1P92F (2) Ref: DCR70-M21
Número: 2 (J)
Cuadrantes: 1B
ASIENTO MUELLE VALVULA LC1P92F (3)
ASIENTO MUELLE VALVULA LC1P92F (3) Ref: DCR70-M22
Número: 3 (J)
Cuadrantes: 1B, 2B
RETÉN VALVULA LC1P92F (4)
RETÉN VALVULA LC1P92F (4) Ref: DCR70-M23
Número: 4 (J)
Cuadrantes: 1B, 2B
MUELLE VALVULAS LC1P92F (5)
MUELLE VALVULAS LC1P92F (5) Ref: DCR70-M24
Número: 5 (J)
Cuadrantes: 1B, 2B
RETENEDOR VALVULA LC1P92F (6)
RETENEDOR VALVULA LC1P92F (6) Ref: DCR70-M25
Número: 6 (J)
Cuadrantes: 2A
JUEGO VALANCINES LC1P92F (8)
JUEGO VALANCINES LC1P92F (8) Ref: DCR70-M26
Número: 8 (J)
Cuadrantes: 2A, 3A
PLACA GUIA VARILLA EMPUJE VALVULAS LC1P92F (9)
PLACA GUIA VARILLA EMPUJE VALVULAS LC1P92F (9) Ref: DCR70-M27
Número: 9 (J)
Cuadrantes: 2B
VARILLA EMPUJE VALVULAS LC1P92F (10)
VARILLA EMPUJE VALVULAS LC1P92F (10) Ref: DCR70-M28
Número: 10 (J)
Cuadrantes: 2B
TAQUÉ VALVULAS LC1P92F (11)
TAQUÉ VALVULAS LC1P92F (11) Ref: DCR70-M29
Número: 11 (J)
Cuadrantes: 2C

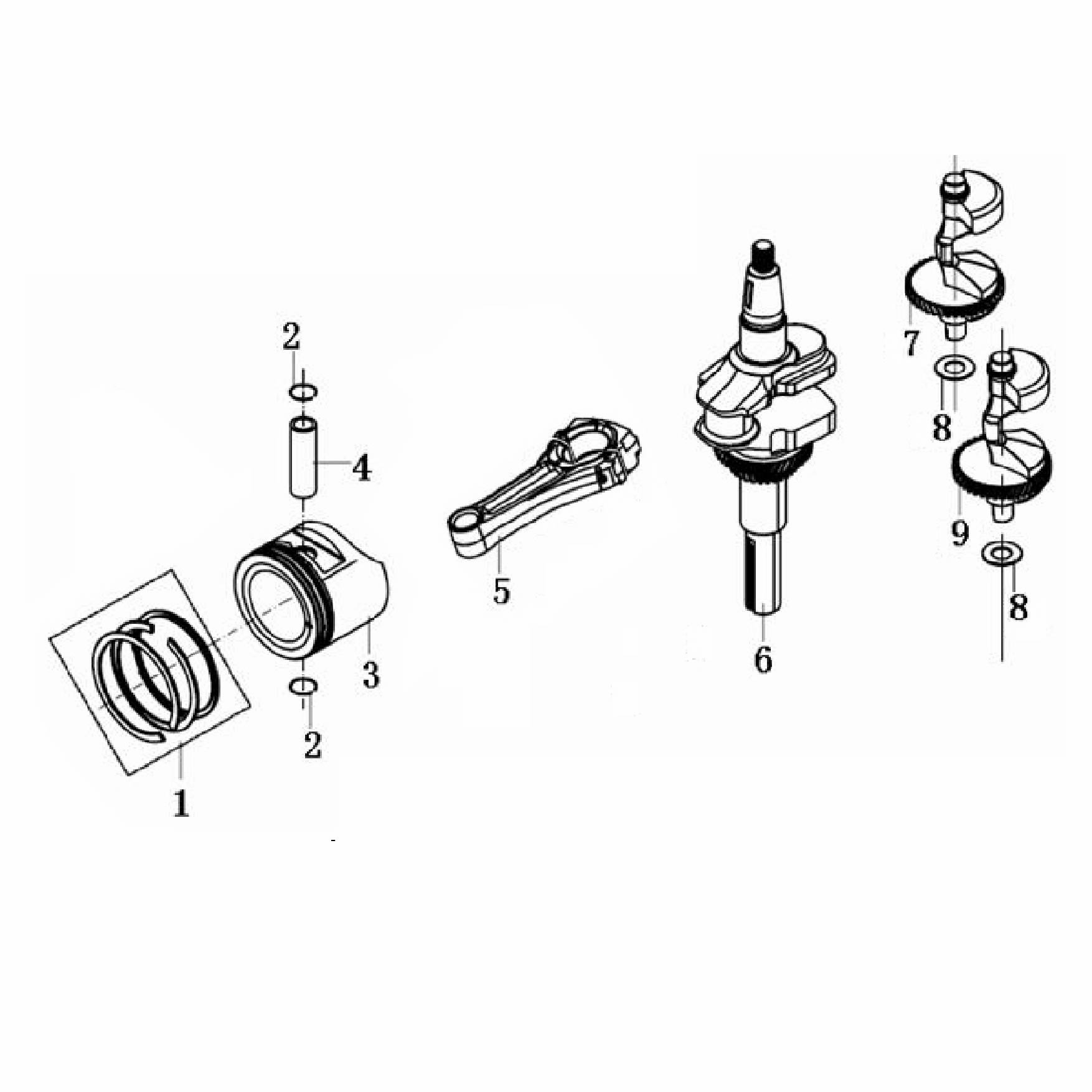

CIGÜEÑAL LC1P92F (6)
CIGÜEÑAL LC1P92F (6) Ref: DCR70-M30
Número: 6 (K)
Cuadrantes: 1C, 2C
CONTRAPESO DERECHO LC1P92F (7)
CONTRAPESO DERECHO LC1P92F (7) Ref: DCR70-M31
Número: 7 (K)
Cuadrantes: 1C
CONTRAPESO IZQUIERDO LC1P92F (9)
CONTRAPESO IZQUIERDO LC1P92F (9) Ref: DCR70-M32
Número: 9 (K)
Cuadrantes: 2C

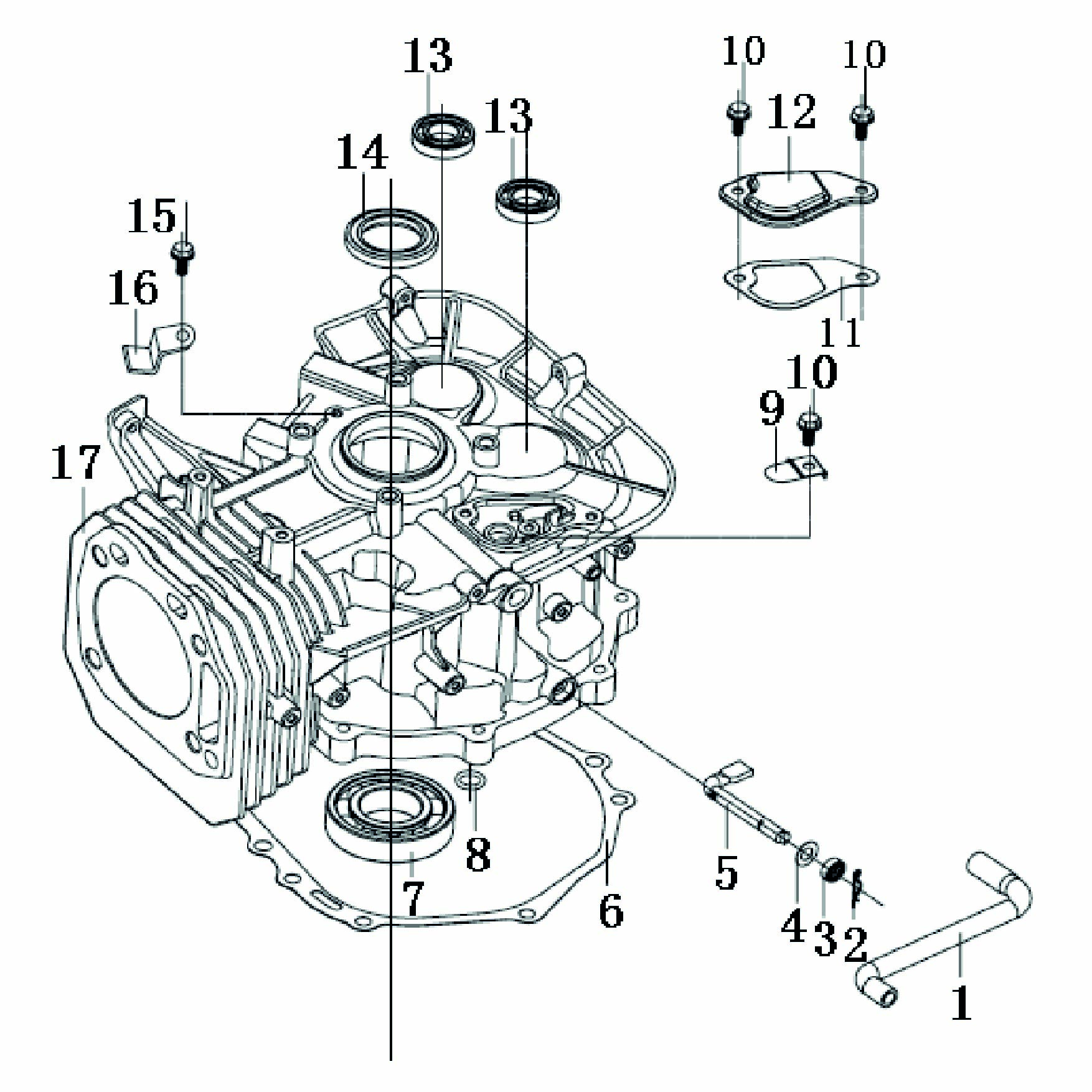

JUNTA CARTER LC1P92F (6)
JUNTA CARTER LC1P92F (6) Ref: DCR70-M33
Número: 6 (M)
Cuadrantes: 3A, 3B

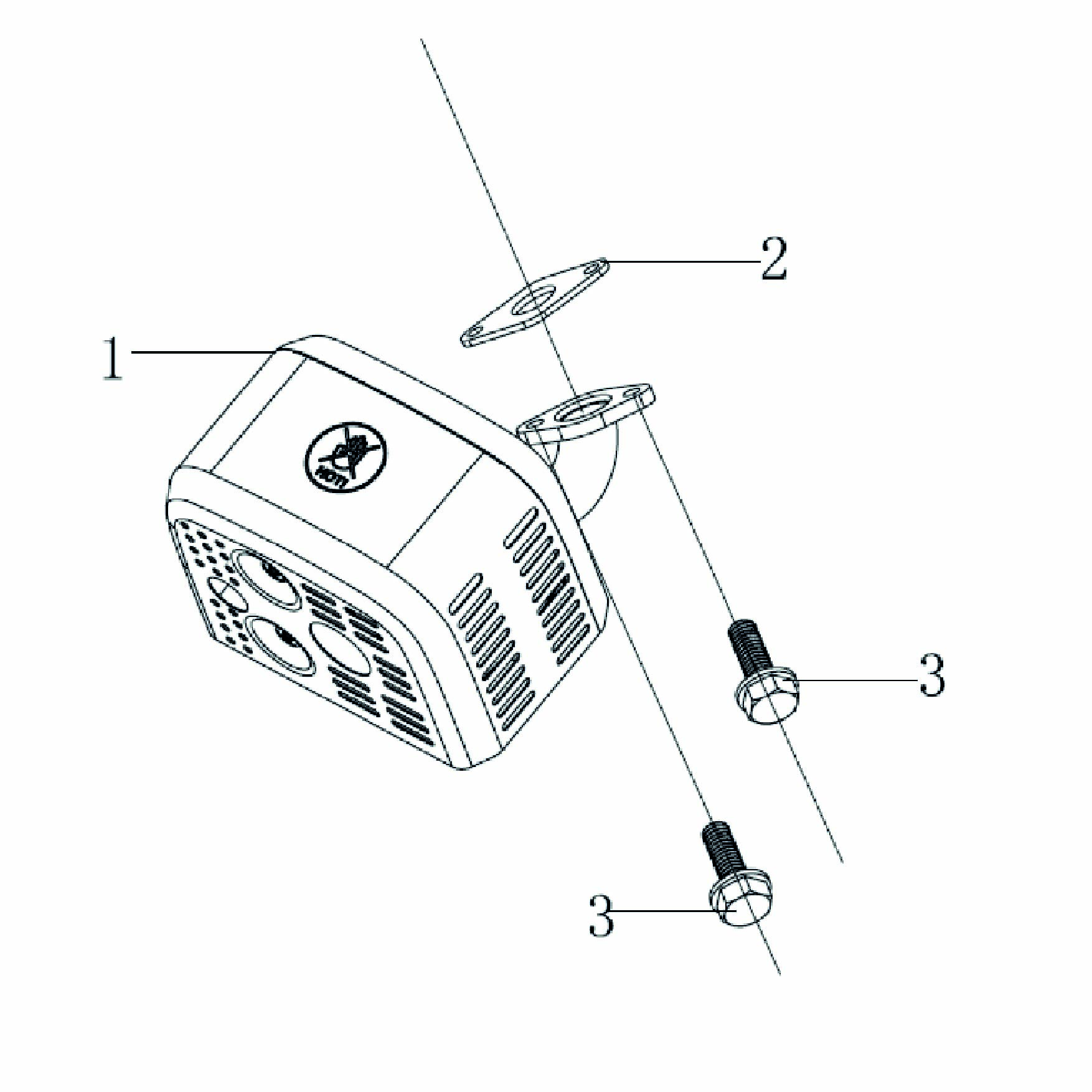

ESCAPE LC1P92F (1)
ESCAPE LC1P92F (1) Ref: DCR70-M34
Número: 1 (N)
Cuadrantes: 2A, 2B
JUNTA ESCAPE LC1P92F (2)
JUNTA ESCAPE LC1P92F (2) Ref: DCR70-M35
Número: 2 (N)
Cuadrantes: 1B
MOTOR LC1P92F DCR70 (35)
MOTOR LC1P92F DCR70 (35) Ref: DCR70-MOTOR
Número: 35 (A)
Cuadrantes: 1B

Descargar despiece

Despiece_DCR70_de
