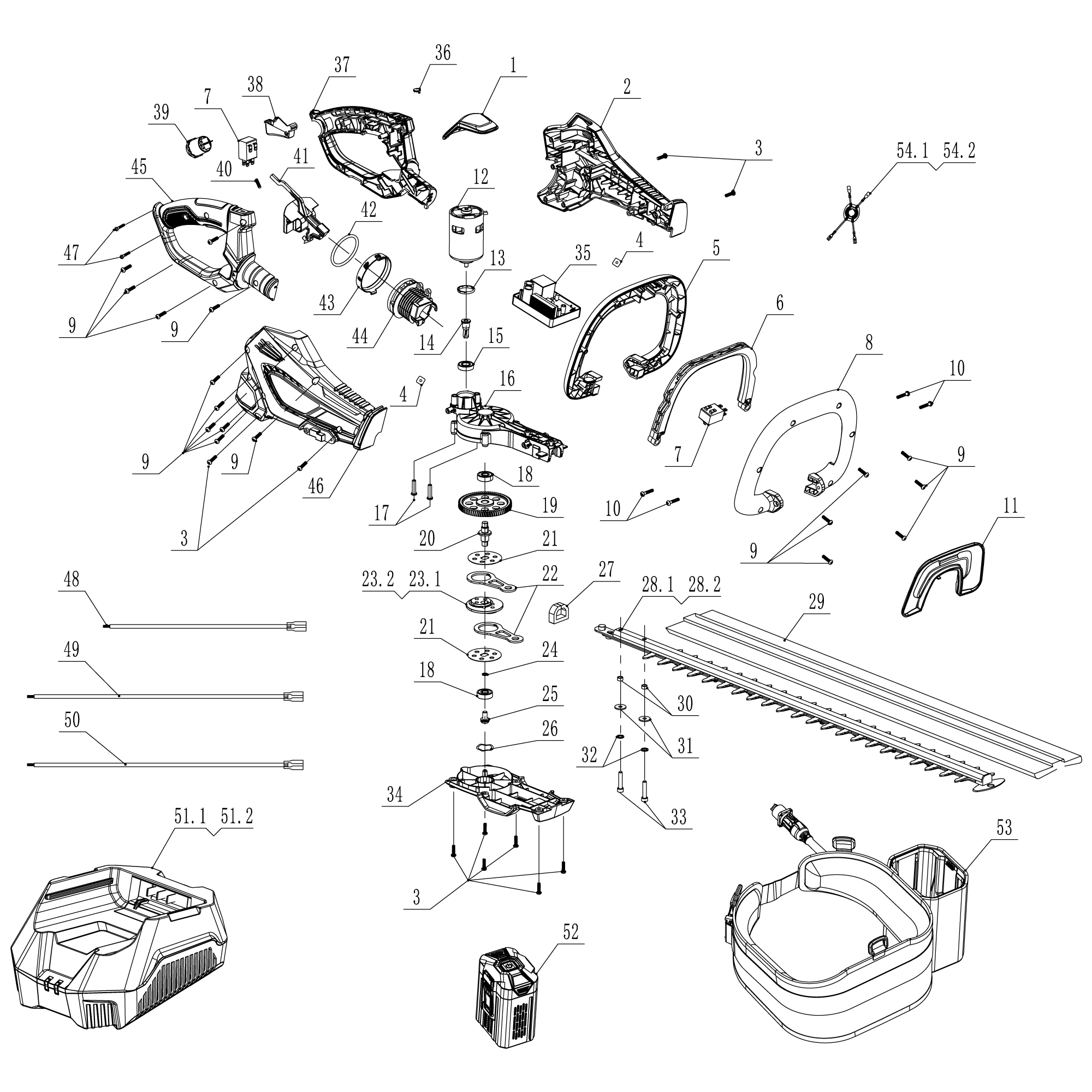

Despiece E58CS

CORTASETOS BATERIA ANOVA E-PLUS 58V - 65CM + ARNES BATERIA

Instrucciones

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: E58CS - CORTASETOS BATERIA ANOVA E-PLUS 58V - 65CM + ARNES BATERIA

Ver las piezas
A
B
C
1
2
3

Recambios

TAPA SUPERIOR Ref: E58CS-001
Número: 1
Cuadrantes: 1B
CARCASA IZQUIERDA Ref: E58CS-002
Número: 2
Cuadrantes: 1B
PROTECCION DELANTERA Ref: E58CS-011
Número: 11
Cuadrantes: 2C
MOTOR Ref: E58CS-012
Número: 12
Cuadrantes: 1B
PIÑON TRANSMISION Ref: E58CS-014
Número: 14
Cuadrantes: 1B
PEINE CUCHILLAS 65CM Ref: E58CS-028
Número: 28
Cuadrantes: 2B, 2C, 3C
CARCASA MANILLAR IZQUIERDA Ref: E58CS-037
Número: 37
Cuadrantes: 1A, 1B
GATILLO ACELERADOR Ref: E58CS-038
Número: 38
Cuadrantes: 1A
ENCHUFE BATERIA Ref: E58CS-039
Número: 39
Cuadrantes: 1A
JUNTA TORICA MANILLAR Ref: E58CS-042
Número: 42
Cuadrantes: 1A, 1B
ASIENTO MANILLAR GIRATORIO Ref: E58CS-044
Número: 44
Cuadrantes: 1A, 1B
CARCASA DERECHA Ref: E58CS-046
Número: 46
Cuadrantes: 1A, 2A, 2B

Descargar despiece

Despiece E58CS
