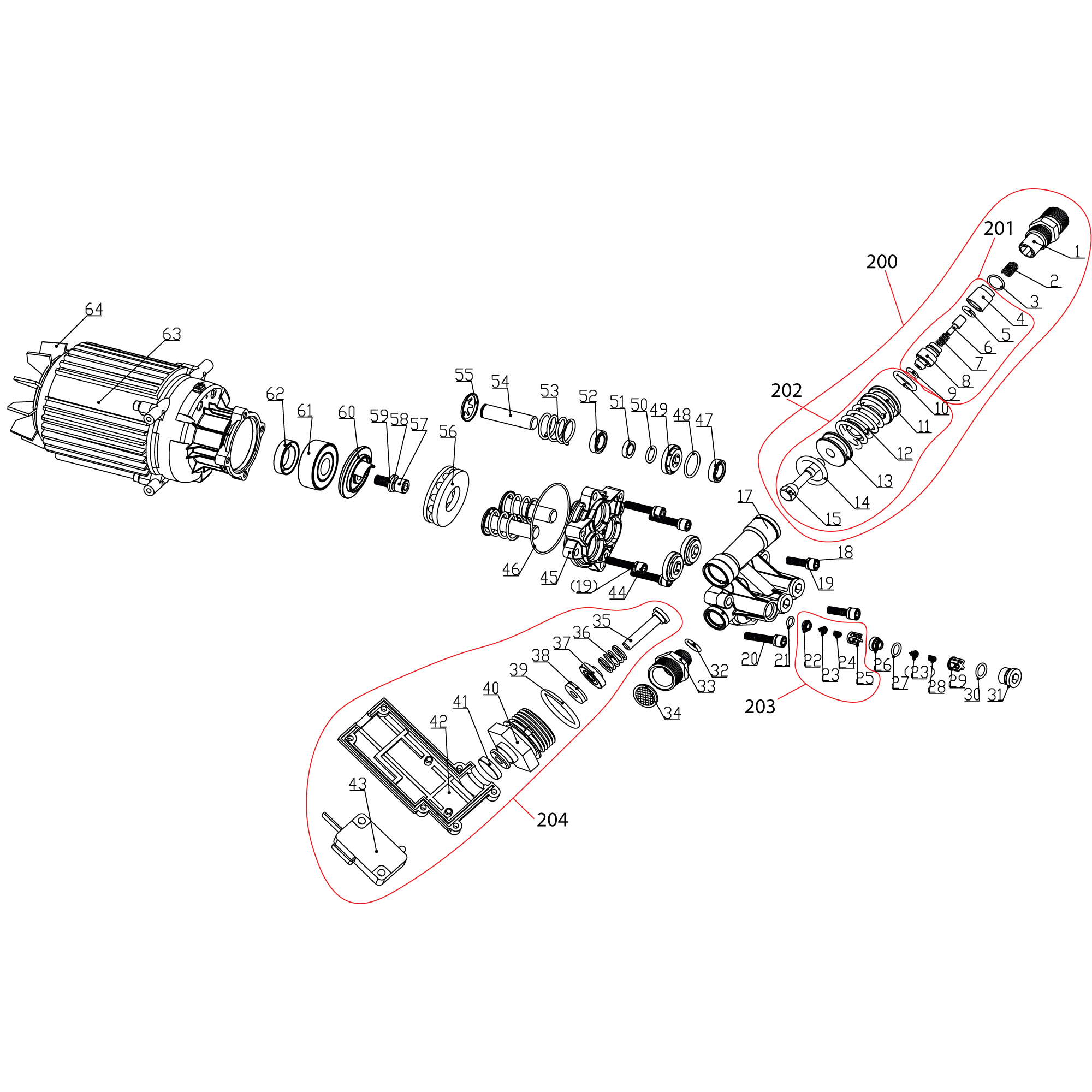

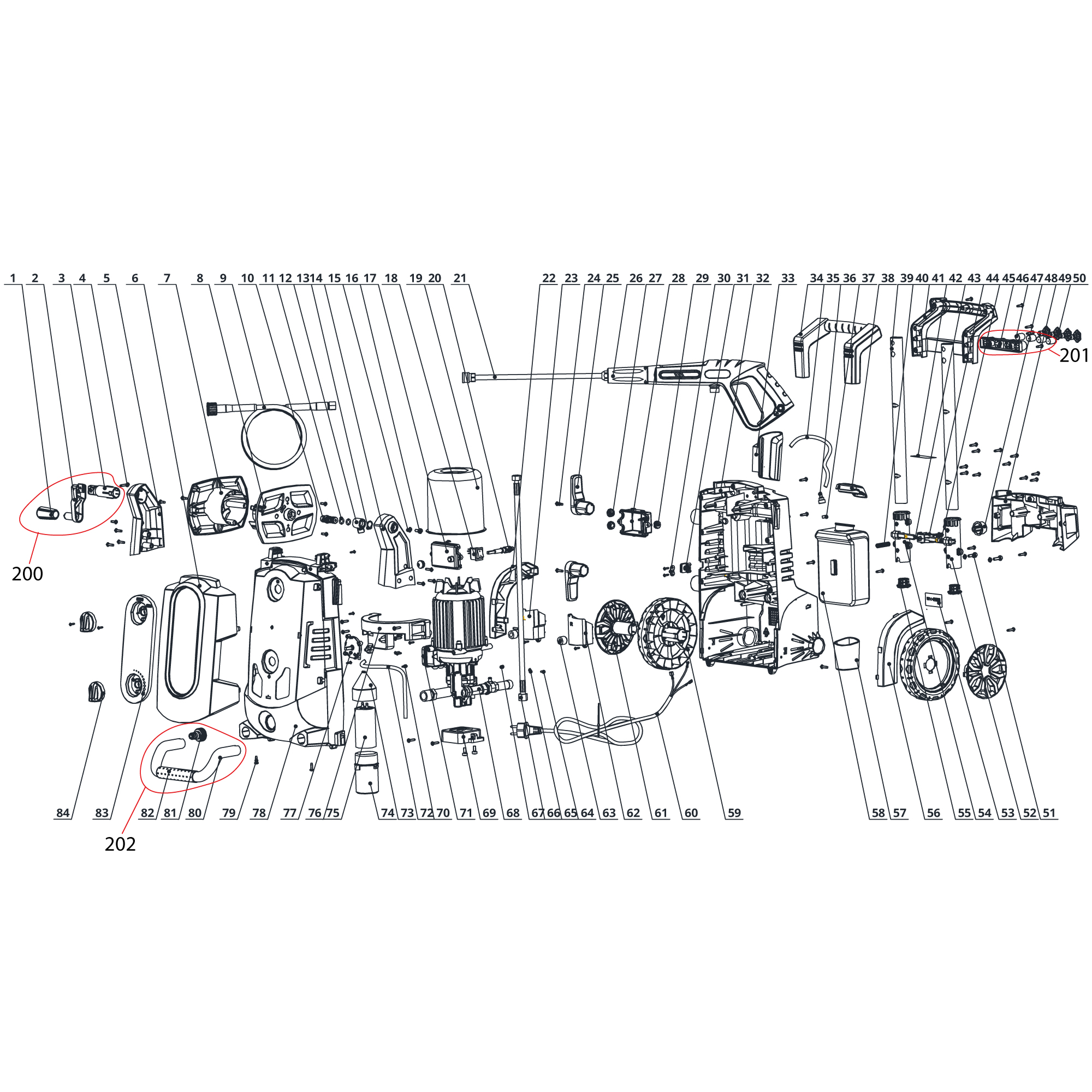

Despiece H1350

HIDROLIMPIADORA ANOVA 1800W - 90-135 bar

Instrucciones

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: H1350 - HIDROLIMPIADORA ANOVA 1800W - 90-135 bar

Ver las piezas
A
B
C
1
2
3

Parte A

Parte B

Recambios

RACOR SALIDA AGUA
RACOR SALIDA AGUA Ref: H1350-01
Número: 200
Cuadrantes: 1C, 2C
MUELLE RACOR SALIDA AGUA
MUELLE RACOR SALIDA AGUA Ref: H1350-02
Número: 2
Cuadrantes: 1C
JUNTA TORICA RACOR SALIDA AGUA
JUNTA TORICA RACOR SALIDA AGUA Ref: H1350-03
Número: 3
Cuadrantes: 1C
VALVULA COMPLETA SALIDA AGUA
VALVULA COMPLETA SALIDA AGUA Ref: H1350-04
Número: 201
Cuadrantes: 1C, 2C
JUEGO MUELLE PISTON PRESION
JUEGO MUELLE PISTON PRESION Ref: H1350-05
Número: 202
Cuadrantes: 2C
CULATA
CULATA Ref: H1350-06
Número: 17
Cuadrantes: 2B, 2C
JUNTA TORICA VALVULA
JUNTA TORICA VALVULA Ref: H1350-07
Número: 21
Cuadrantes: 2C
VALVULA ADMISION
VALVULA ADMISION Ref: H1350-08
Número: 203
Cuadrantes: 2C
VALVULA SALIDA
VALVULA SALIDA Ref: H1350-09
Número: 23, 26, 28, 29
Cuadrantes: 2C
JUNTA TORICA TAPON VALVULA 14X1.9
JUNTA TORICA TAPON VALVULA 14X1.9 Ref: H1350-10
Número: 30
Cuadrantes: 2C
TAPON VALVULA AGUA
TAPON VALVULA AGUA Ref: H1350-11
Número: 31
Cuadrantes: 2C
RACOR ENTRADA AGUA
RACOR ENTRADA AGUA Ref: H1350-12
Número: 33
Cuadrantes: 2B
FILTRO RACOR ENTRADA AGUA
FILTRO RACOR ENTRADA AGUA Ref: H1350-13
Número: 34
Cuadrantes: 2B
MECANISMO Y INTERRUPTOR AUTOPARE COMPLETO
MECANISMO Y INTERRUPTOR AUTOPARE COMPLETO Ref: H1350-14
Número: 204
Cuadrantes: 2B, 3A, 3B
CUERPO GUIA PISTONES
CUERPO GUIA PISTONES Ref: H1350-15
Número: 45
Cuadrantes: 2B
JUNTA TORICA CUERPO GUIA PISTONES 58X2.65
JUNTA TORICA CUERPO GUIA PISTONES 58X2.65 Ref: H1350-16
Número: 46
Cuadrantes: 2B
RETEN AGUA
RETEN AGUA Ref: H1350-17
Número: 47
Cuadrantes: 2B
JUNTA TORICA GUIA PISTON
JUNTA TORICA GUIA PISTON Ref: H1350-18
Número: 48
Cuadrantes: 2B
CASQUILLO GUIA PISTON
CASQUILLO GUIA PISTON Ref: H1350-19
Número: 49
Cuadrantes: 2B
JUNTA TORICA TRASERA GUIA PISTON 16X1.9
JUNTA TORICA TRASERA GUIA PISTON 16X1.9 Ref: H1350-20
Número: 50
Cuadrantes: 2B
RETEN AGUA TRASERO
RETEN AGUA TRASERO Ref: H1350-21
Número: 51
Cuadrantes: 2B
RETEN ACEITE
RETEN ACEITE Ref: H1350-22
Número: 52
Cuadrantes: 2B
MUELLE PISTON
MUELLE PISTON Ref: H1350-23
Número: 53
Cuadrantes: 2B
PISTON
PISTON Ref: H1350-24
Número: 54
Cuadrantes: 2B
ARANDELA PISTON
ARANDELA PISTON Ref: H1350-25
Número: 55
Cuadrantes: 2B
RODAMIENTO PLANO
RODAMIENTO PLANO Ref: H1350-26
Número: 56
Cuadrantes: 2B
TORNILLO PLATO EXCENTRICO
TORNILLO PLATO EXCENTRICO Ref: H1350-27
Número: 57
Cuadrantes: 2B
PLATO EXCENTRICO
PLATO EXCENTRICO Ref: H1350-28
Número: 60
Cuadrantes: 2A, 2B
RETEN SALIDA MOTOR
RETEN SALIDA MOTOR Ref: H1350-29
Número: 62
Cuadrantes: 2A
MOTOR ELECTRICO
MOTOR ELECTRICO Ref: H1350-30
Número: 63
Cuadrantes: 1A, 2A
VENTILADOR MOTOR ELECTRICO
VENTILADOR MOTOR ELECTRICO Ref: H1350-31
Número: 64
Cuadrantes: 1A, 2A
MANILLA ENROLLADOR MANGUERA
MANILLA ENROLLADOR MANGUERA Ref: H1350-32
Número: 200
Cuadrantes: 2A
BRAZO IZQ SOPORTE ENROLLADOR MANGUERA
BRAZO IZQ SOPORTE ENROLLADOR MANGUERA Ref: H1350-35
Número: 5
Cuadrantes: 2A
TAPA DELANTERA
TAPA DELANTERA Ref: H1350-36
Número: 6
Cuadrantes: 2A
PARTE IZQ ENROLLADOR MANGUERA
PARTE IZQ ENROLLADOR MANGUERA Ref: H1350-37
Número: 7
Cuadrantes: 2A
PARTE DERCH ENROLLADOR MANGUERA
PARTE DERCH ENROLLADOR MANGUERA Ref: H1350-38
Número: 8
Cuadrantes: 2A
MANGUERA 5M
MANGUERA 5M Ref: H1350-39
Número: 9
Cuadrantes: 2A
RACOR MANGUERA ENROLLADOR
RACOR MANGUERA ENROLLADOR Ref: H1350-40
Número: 10
Cuadrantes: 2A
JUNTA TORICA 11,2X2,4
JUNTA TORICA 11,2X2,4 Ref: H1350-41
Número: 11
Cuadrantes: 2A
RACOR ENROLLADOR
RACOR ENROLLADOR Ref: H1350-42
Número: 12
Cuadrantes: 2A
BRAZO DERCH ENROLLADOR
BRAZO DERCH ENROLLADOR Ref: H1350-43
Número: 14
Cuadrantes: 2B
TAPA CAJA INTERRUPTOR ENCENDIDO
TAPA CAJA INTERRUPTOR ENCENDIDO Ref: H1350-44
Número: 17
Cuadrantes: 2B
INTERRUPTOR ENCENDIDO
INTERRUPTOR ENCENDIDO Ref: H1350-45
Número: 18
Cuadrantes: 2B
TAPA MOTOR
TAPA MOTOR Ref: H1350-46
Número: 19
Cuadrantes: 2B
EJE INTERRUPTOR DE ENCENDIDO
EJE INTERRUPTOR DE ENCENDIDO Ref: H1350-47
Número: 20
Cuadrantes: 2B
LANZA
LANZA Ref: H1350-48
Número: 21
Cuadrantes: 2B, 2C
GUARDABARROS IZQ
GUARDABARROS IZQ Ref: H1350-49
Número: 22
Cuadrantes: 2B
SOPORTE MOTOR IZQ
SOPORTE MOTOR IZQ Ref: H1350-50
Número: 23
Cuadrantes: 2B
GANCHO ENROLLADOR CABLE
GANCHO ENROLLADOR CABLE Ref: H1350-51
Número: 25
Cuadrantes: 2B
TAPA TRASERA CAJA INTERRUPTOR ENCENDIDO
TAPA TRASERA CAJA INTERRUPTOR ENCENDIDO Ref: H1350-52
Número: 28
Cuadrantes: 2B
TAPA TRASERA CHASIS
TAPA TRASERA CHASIS Ref: H1350-53
Número: 32
Cuadrantes: 2B, 2C
SOPORTE PISTOLA
SOPORTE PISTOLA Ref: H1350-54
Número: 33
Cuadrantes: 2C
PARTE SUPERIOR MANILLAR
PARTE SUPERIOR MANILLAR Ref: H1350-55
Número: 34
Cuadrantes: 1C, 2C
TAPA DEPOSITO JABON
TAPA DEPOSITO JABON Ref: H1350-56
Número: 38
Cuadrantes: 1C, 2C
MUELLE MANILLAR TELESCOPICO
MUELLE MANILLAR TELESCOPICO Ref: H1350-57
Número: 40
Cuadrantes: 2C
PARTE TRASERA MANILLAR
PARTE TRASERA MANILLAR Ref: H1350-58
Número: 41
Cuadrantes: 1C
MECANISMO BLOQUEO MANILLAR TELESCOPICO
MECANISMO BLOQUEO MANILLAR TELESCOPICO Ref: H1350-59
Número: 42
Cuadrantes: 2C
BLOQUEO MANILLAR IZQ+DERCH
BLOQUEO MANILLAR IZQ+DERCH Ref: H1350-60
Número: 43
Cuadrantes: 2C
SOPORTE BOQUILLAS
SOPORTE BOQUILLAS Ref: H1350-61
Número: 201
Cuadrantes: 1C
BOTON REGULACION ALTURA MANILLAR
BOTON REGULACION ALTURA MANILLAR Ref: H1350-63
Número: 48
Cuadrantes: 2C
PORTA ACCESORIOS
PORTA ACCESORIOS Ref: H1350-64
Número: 49
Cuadrantes: 2C
BOQUILLA NEGRA CHORRO CAUDAL MAX.
BOQUILLA NEGRA CHORRO CAUDAL MAX. Ref: H1350-65
Número: 50
Cuadrantes: 1C
GUIA MANILLAR IZQ
GUIA MANILLAR IZQ Ref: H1350-66
Número: 52
Cuadrantes: 2C
GUIA MANILLAR DERCH
GUIA MANILLAR DERCH Ref: H1350-67
Número: 54
Cuadrantes: 2C
TOPE TAPON GUIA MANILLAR
TOPE TAPON GUIA MANILLAR Ref: H1350-68
Número: 55
Cuadrantes: 2C
GUARDABARROS DERECHA
GUARDABARROS DERECHA Ref: H1350-69
Número: 56
Cuadrantes: 2C
PORTA LANZA
PORTA LANZA Ref: H1350-70
Número: 57
Cuadrantes: 2C
DEPOSITO DETERGENTE
DEPOSITO DETERGENTE Ref: H1350-71
Número: 58
Cuadrantes: 2C
RUEDA
RUEDA Ref: H1350-72
Número: 59
Cuadrantes: 2B
TAPACUBOS RUEDA
TAPACUBOS RUEDA Ref: H1350-73
Número: 61
Cuadrantes: 2B
SOPORTE MOTOR DRCH
SOPORTE MOTOR DRCH Ref: H1350-74
Número: 62
Cuadrantes: 2B
MANGUITO INTERNO
MANGUITO INTERNO Ref: H1350-75
Número: 66
Cuadrantes: 2B
SOPORTE BOMBA CHASIS
SOPORTE BOMBA CHASIS Ref: H1350-76
Número: 69
Cuadrantes: 2B
PROTECTOR GOMA CONDENSADOR CAPUCHON
PROTECTOR GOMA CONDENSADOR CAPUCHON Ref: H1350-77
Número: 73
Cuadrantes: 2A, 2B
CONDENSADOR 20UF
CONDENSADOR 20UF Ref: H1350-78
Número: 75
Cuadrantes: 2A, 2B, 3A, 3B
ABRAZADERA MOTOR CHASIS
ABRAZADERA MOTOR CHASIS Ref: H1350-79
Número: 76
Cuadrantes: 2B
BOTON REGULADOR DETERGENTE CHASIS
BOTON REGULADOR DETERGENTE CHASIS Ref: H1350-80
Número: 77
Cuadrantes: 2A
TAPA FRONTAL CHASIS
TAPA FRONTAL CHASIS Ref: H1350-81
Número: 78
Cuadrantes: 2A, 3A
SOPORTE ALUMINIO APOYO DELANTERO CON ESPUMA
SOPORTE ALUMINIO APOYO DELANTERO CON ESPUMA Ref: H1350-82
Número: 202
Cuadrantes: 3A
TAPA FRONTAL BOTONES
TAPA FRONTAL BOTONES Ref: H1350-83
Número: 83
Cuadrantes: 2A
PALOMILLA BOTON ENCENDIDO / DETERGENTE
PALOMILLA BOTON ENCENDIDO / DETERGENTE Ref: H1350-84
Número: 84
Cuadrantes: 2A
BOQUILLA ROJA CHORRO FINO
BOQUILLA ROJA CHORRO FINO Ref: H1350-85
Número: 50
Cuadrantes: 1C
BOQUILLA VERDE CHORRO ABANICO 25º
BOQUILLA VERDE CHORRO ABANICO 25º Ref: H1350-86
Número: 50
Cuadrantes: 1C
BOQUILLA BLANCA CHORRO ABANICO 40º
BOQUILLA BLANCA CHORRO ABANICO 40º Ref: H1350-87
Número: 50
Cuadrantes: 1C
PISTOLA
PISTOLA Ref: H1350-88
Número: 26
Cuadrantes: 1B, 1C, 2B, 2C
MOTOR + BOMBA
MOTOR + BOMBA Ref: H1350-89
Número: 68
Cuadrantes: 2B
CONECTOR RACOR ENCHUFE RAPIDO CON FILTRO
CONECTOR RACOR ENCHUFE RAPIDO CON FILTRO Ref: H1350-90
Número: 81
Cuadrantes: 3A
CAJA ALOJAMIENTO CONDENSADOR
CAJA ALOJAMIENTO CONDENSADOR Ref: H1350-91
Número: 74
Cuadrantes: 3A, 3B
BOQUILLA ROTATIVA TURBO
BOQUILLA ROTATIVA TURBO Ref: H1650-36
Número: 50
Cuadrantes: 1C

Descargar despiece
