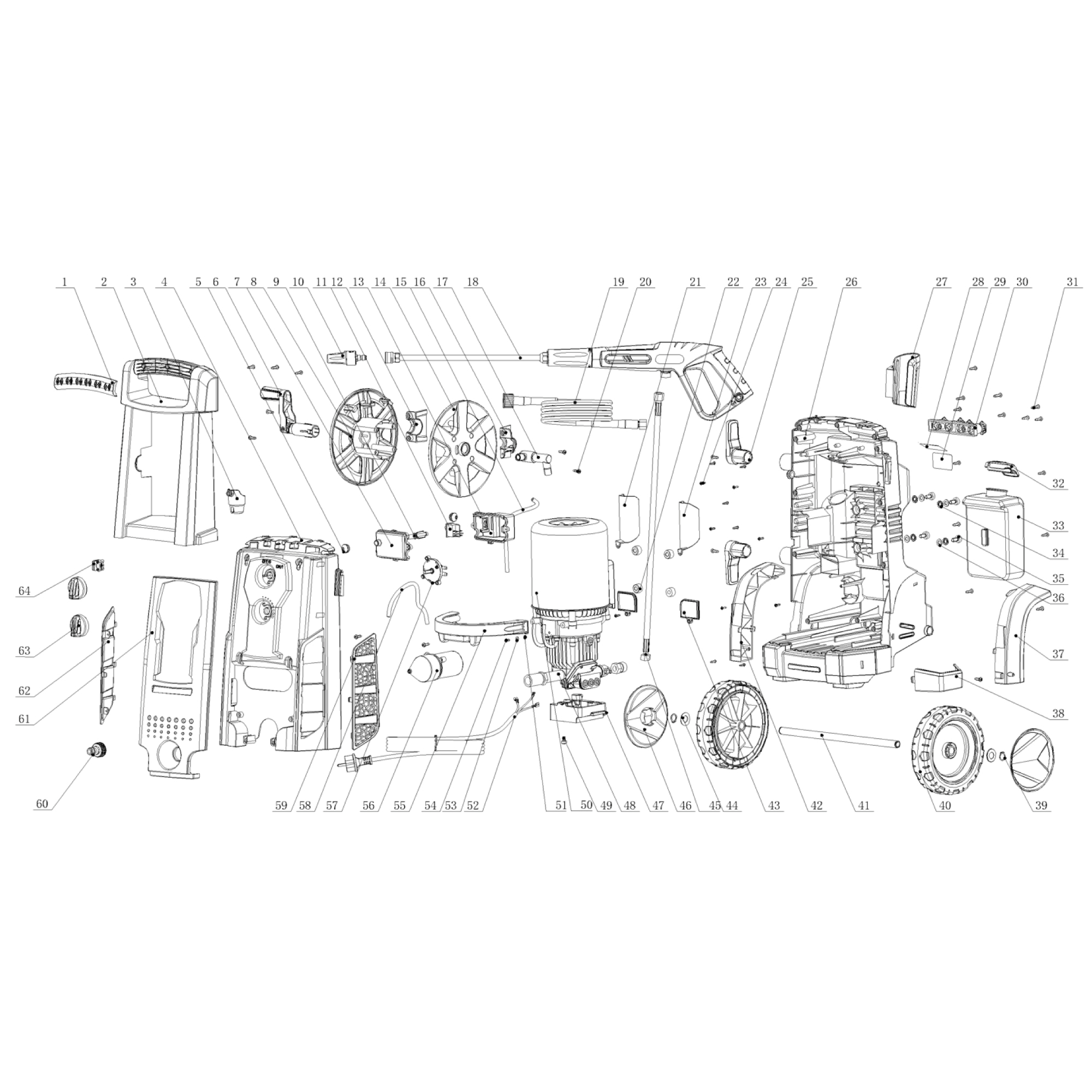

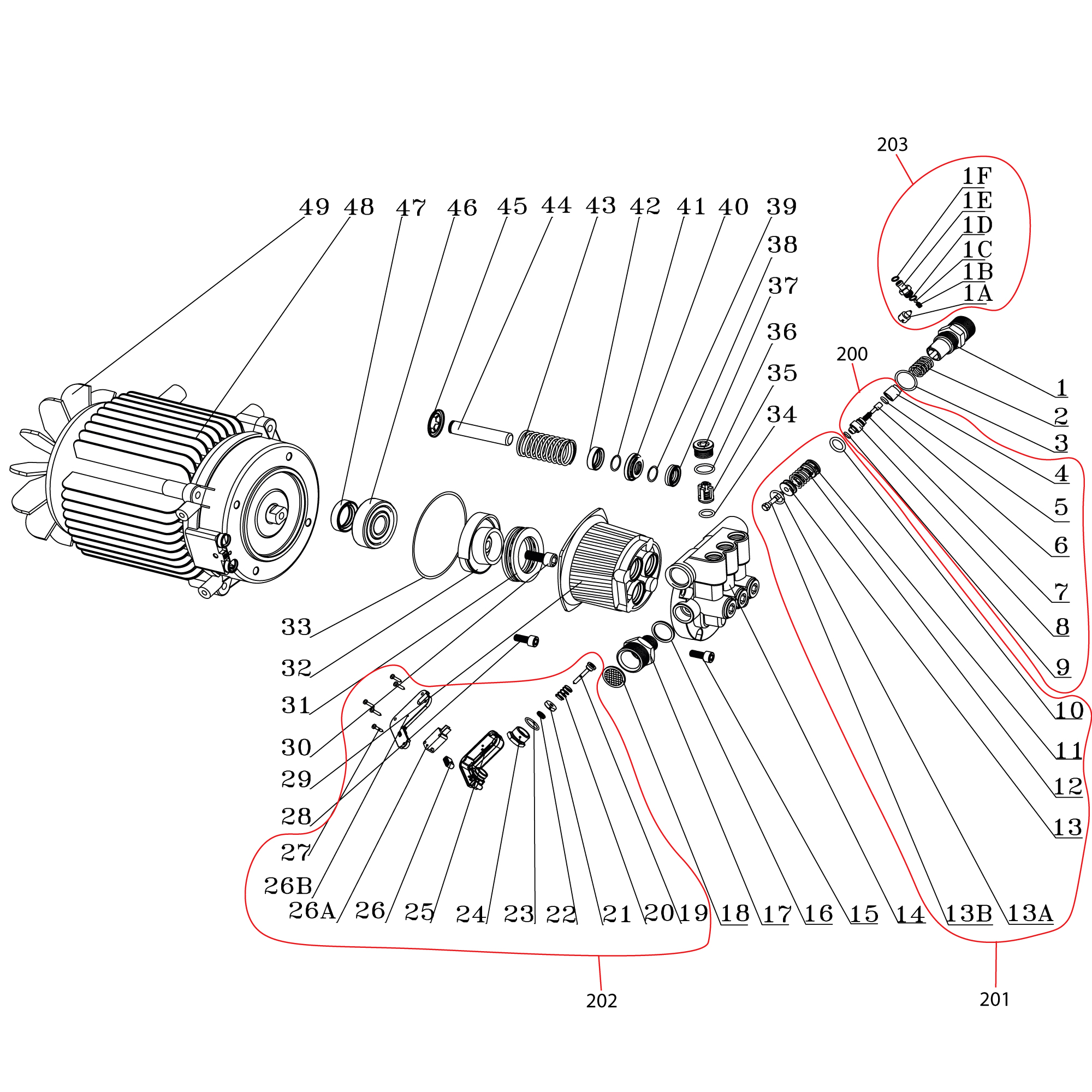

Despiece H1650

HIDROLIMPIADORA ANOVA 3200W 110-150 bar

Instrucciones

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: H1650 - HIDROLIMPIADORA ANOVA 3200W 110-150 bar

Ver las piezas
A
B
C
1
2
3

Recambios

LANZA Ref: H1350-48
Número: 18
Cuadrantes: 1B
PISTOLA Ref: H1350-88
Número: 18
Cuadrantes: 1B, 2B, 2C
RACOR SALIDA AGUA Ref: H1650-01
Número: 1, 203
Cuadrantes: 1C, 2C
MUELLE VALVULA SALIDA Ref: H1650-02
Número: 2
Cuadrantes: 1C, 2C
VALVULA RACOR SALIDA Ref: H1650-03
Número: 200
Cuadrantes: 1C, 2C
VALVULA BYPASS Ref: H1650-04
Número: 201
Cuadrantes: 2C, 3C
CULATA Ref: H1650-05
Número: 14
Cuadrantes: 2B, 2C, 3C
RACOR ENTRADA Ref: H1650-06
Número: 17
Cuadrantes: 2B, 3C
FILTRO RACOR ENTRADA Ref: H1650-07
Número: 18
Cuadrantes: 2B, 3C
MECANISMO TOTAL STOP COMPLETO Ref: H1650-08
Número: 202
Cuadrantes: 2B, 3A, 3B
CUERPO BOMBA Ref: H1650-09
Número: 29
Cuadrantes: 2B, 3A
RODAMIENTO EXCENTRICA Ref: H1650-10
Número: 31
Cuadrantes: 2A, 2B
EXCENTRICA GRUPO BOMBA Ref: H1650-11
Número: 32
Cuadrantes: 2A, 2B
VALVULA Ref: H1650-14
Número: 35
Cuadrantes: 2B, 2C
TAPON VALVULA Ref: H1650-16
Número: 37
Cuadrantes: 1C, 2B
RETEN AGUA Ø14X20X5 MM Ref: H1650-17
Número: 38
Cuadrantes: 1C, 2B
RETEN ACEITE Ø14X22X5 MM Ref: H1650-21
Número: 42
Cuadrantes: 1B, 2B
MUELLE PISTON Ref: H1650-22
Número: 43
Cuadrantes: 1B, 2B
PISTON Ø14MM Ref: H1650-23
Número: 44
Cuadrantes: 1B, 2B
PLATO MUELLE PISTON Ref: H1650-24
Número: 45
Cuadrantes: 1B, 2B
MOTOR Ref: H1650-26
Número: 48
Cuadrantes: 1A, 2A
VENTILADOR MOTOR Ref: H1650-27
Número: 49
Cuadrantes: 1A, 2A
TAPA FRONTAL ASA Ref: H1650-28
Número: 1
Cuadrantes: 1A, 2A
ASA TRANSPORTE Ref: H1650-29
Número: 2
Cuadrantes: 1A, 2A
SOPORTE PISTOLA Ref: H1650-30
Número: 3
Cuadrantes: 1A, 2A
TAPA CHASIS SUPERIOR NARANJA Ref: H1650-31
Número: 4
Cuadrantes: 1A, 2A, 3A
MANETA ENROLLADOR Ref: H1650-32
Número: 6
Cuadrantes: 1A, 2A
PARTE IZQUIERDA ENROLLADOR Ref: H1650-34
Número: 8
Cuadrantes: 1A, 2A, 2B
INTERRUPTOR Ref: H1650-37
Número: 11
Cuadrantes: 1A, 2B
SOPORTE ENROLLADOR IZQ Ref: H1650-38
Número: 12
Cuadrantes: 1A, 2B
CAJA INTERRUPTORES Ref: H1650-39
Número: 13
Cuadrantes: 1A, 2B
PARTE DERECHA ENROLLADOR Ref: H1650-40
Número: 14
Cuadrantes: 1B, 2B
SOPORTE ENROLLADOR DERECHA Ref: H1650-41
Número: 16
Cuadrantes: 1B, 2B
RACOR MANGUERA ENROLLADOR Ref: H1650-42
Número: 17
Cuadrantes: 1B, 2B
MANGUERA Ref: H1650-43
Número: 19
Cuadrantes: 1B, 2B
GUIA LANZA IZQ Ref: H1650-44
Número: 21
Cuadrantes: 1B, 2B
AMORTIGUADOR MOTOR Ref: H1650-45
Número: 22
Cuadrantes: 1B, 1C, 2B
GUIA LANZA DERECHA Ref: H1650-46
Número: 23
Cuadrantes: 1C, 2B
GANCHO CABLE Ref: H1650-47
Número: 25
Cuadrantes: 1C, 2B, 2C
TAPA TRASERA CHASIS Ref: H1650-48
Número: 26
Cuadrantes: 1C, 2C
PORTABOQUILLAS Ref: H1650-49
Número: 30
Cuadrantes: 1C, 2C
DEPOSITO DETERGENTE Ref: H1650-51
Número: 33
Cuadrantes: 2C
GUARDABARROS DERECHA Ref: H1650-52
Número: 37
Cuadrantes: 2C
BASE PORTALANZA Ref: H1650-53
Número: 38
Cuadrantes: 2C
RUEDA Ref: H1650-54
Número: 40
Cuadrantes: 2B, 2C, 3B, 3C
GUARDABARROS IZQ Ref: H1650-55
Número: 42
Cuadrantes: 2C, 3C
TAPA INTERNA CHASIS TRASERO Ref: H1650-56
Número: 43
Cuadrantes: 2B, 3C
MANGUITO INTERNO Ref: H1650-57
Número: 45
Cuadrantes: 2B, 3B
TAPACUBOS RUEDA Ref: H1650-58
Número: 46
Cuadrantes: 2B, 3B
ASIENTO BOMBA CHASIS Ref: H1650-59
Número: 47
Cuadrantes: 2B, 3B
ABRAZADERA CHASIS-MOTOR Ref: H1650-60
Número: 55
Cuadrantes: 2B, 3B
CONDENSADOR 50UF Ref: H1650-61
Número: 56
Cuadrantes: 2B, 3B
LLAVE PASO DETERGENTE Ref: H1650-62
Número: 57
Cuadrantes: 2B, 3A
REJILLA DECORACION DERECHA Ref: H1650-63
Número: 59
Cuadrantes: 2A, 2B, 3A, 3B
TAPA FRONTAL Ref: H1650-64
Número: 61
Cuadrantes: 2A, 3A
REJILLA DECORACION IZQ Ref: H1650-65
Número: 62
Cuadrantes: 2A
PASACABLES Ref: H1650-67
Número: 64
Cuadrantes: 2A
CONJUNTO MOTOR + BOMBA COMPLETO Ref: H1650-68
Número: 50, 48
Cuadrantes: 2B, 3B
PORTALANZA Ref: H1650-70
Número: 27
Cuadrantes: 1C, 2C
EJE RUDAS Ref: H1650-73
Número: 41
Cuadrantes: 3C
RACOR ENTRADA BOMBA Ref: H1650-79
Número: 17
Cuadrantes: 2B, 3B, 3C

Descargar despiece

Despiece H1650
