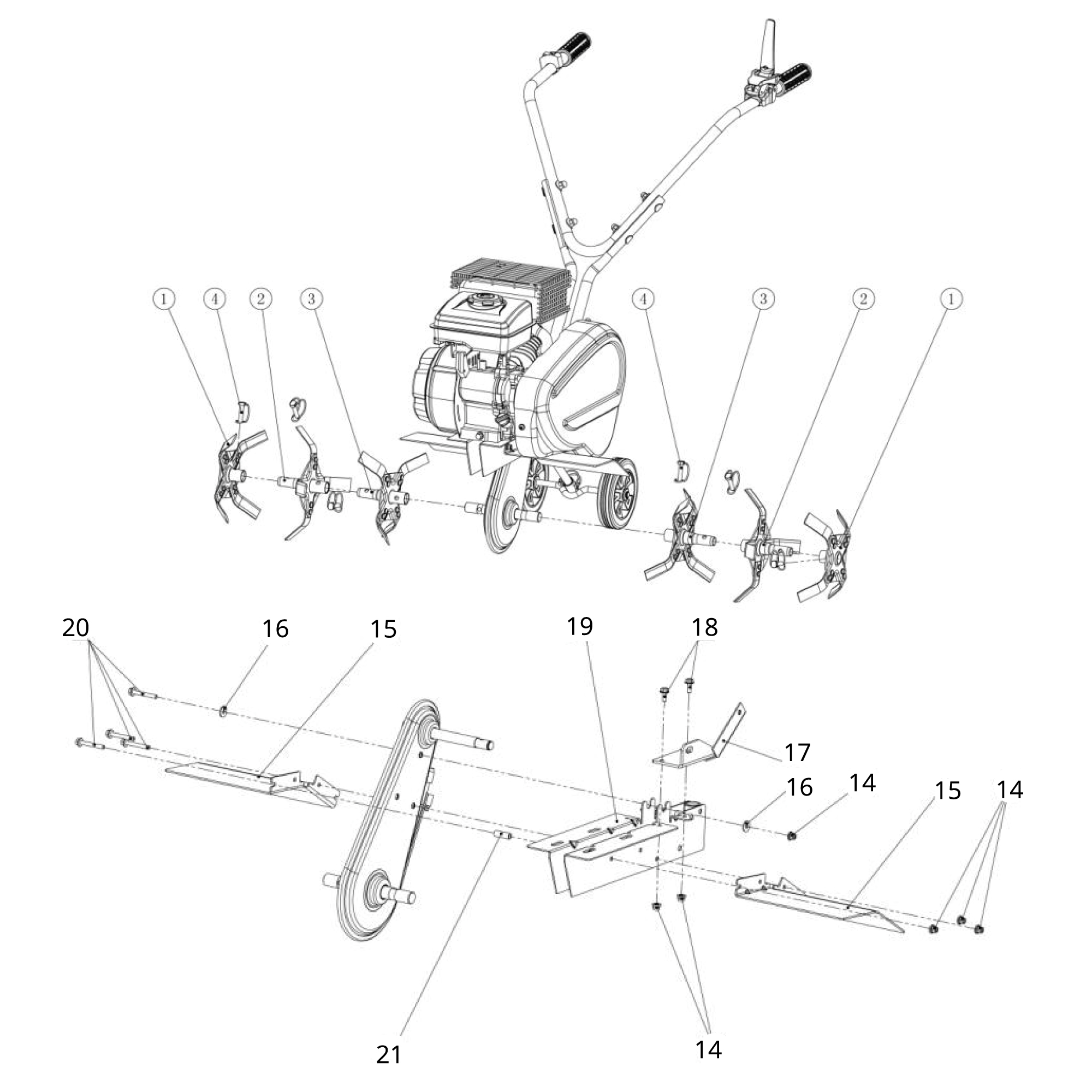

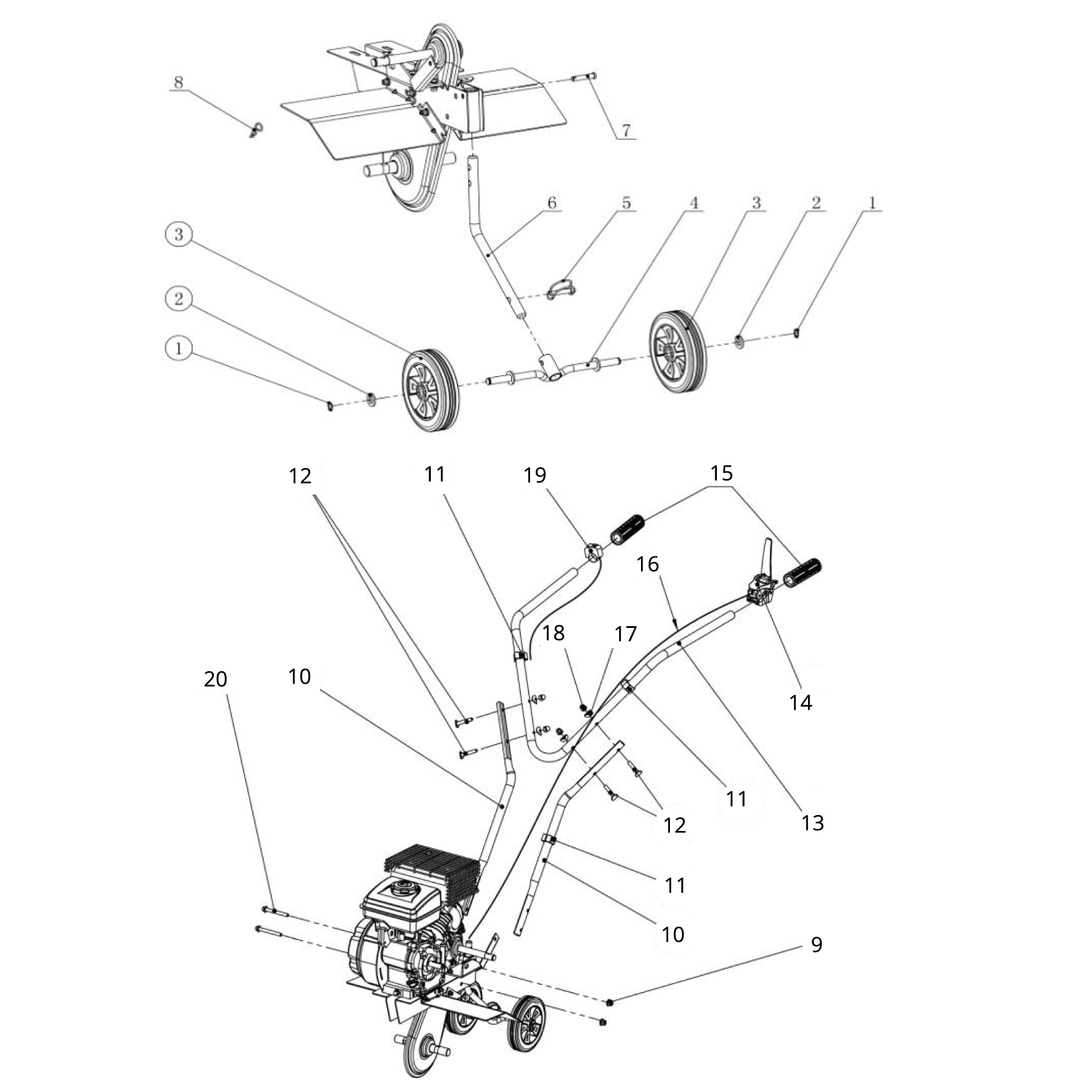

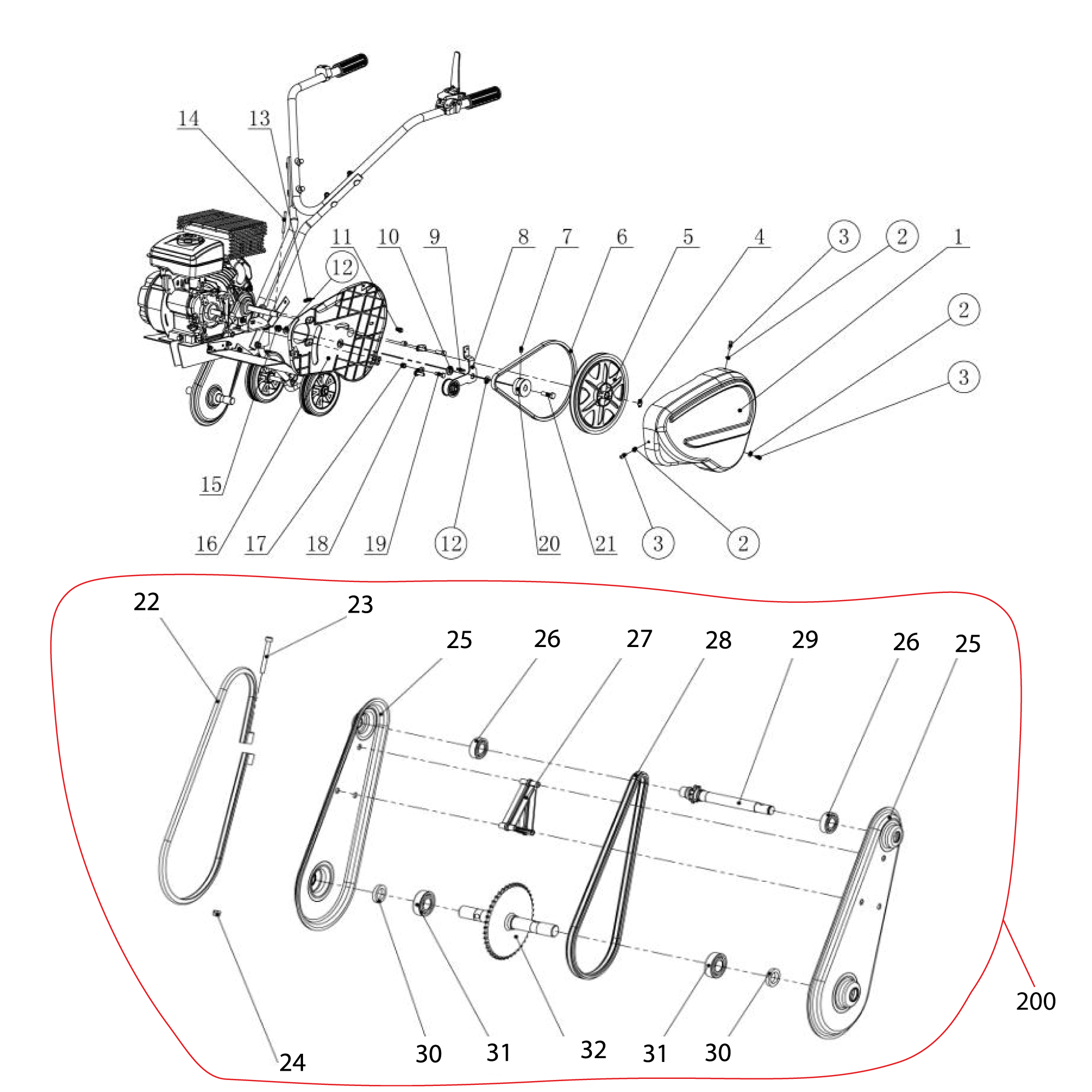

Despiece MC100

MOTOAZADA ANOVA 2.5HP - 98,5cc (HUERTO PEQUEÑO)

Instrucciones

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: MC100 - MOTOAZADA ANOVA 2.5HP - 98,5cc (HUERTO PEQUEÑO)

Ver las piezas
A
B
C
1
2
3

Recambios

CAJA TRANSMISION COMPLETA Ref: MC100-001
Número: 200
Cuadrantes: 2A, 2B, 2C, 3A, 3B, 3C
TAPA CAJA TRANSMISION Ref: MC100-002
Número: 25
Cuadrantes: 2A, 2B, 2C, 3A, 3B, 3C
EJE ENTRADA CAJA TRANSMISION Ref: MC100-003
Número: 29
Cuadrantes: 2C, 3B, 3C
CADENA TRANSMISION Ref: MC100-004
Número: 28
Cuadrantes: 2B, 3B
GUIA CADENA TRANSMISION Ref: MC100-005
Número: 27
Cuadrantes: 2B, 3B
CIERRE CAJA TRANSMISION Ref: MC100-006
Número: 22
Cuadrantes: 2A, 3A
TAPA GUARDABARROS FRESA Ref: MC100-009
Número: 15
Cuadrantes: 2B, 3A
RUEDA Ref: MC100-010
Número: 3
Cuadrantes: 1A, 1B, 2B
EJE RUEDAS Ref: MC100-011
Número: 4
Cuadrantes: 1B, 2B
EJE APOYO Ref: MC100-012
Número: 6
Cuadrantes: 1B
MANILLAR INFERIOR Ref: MC100-013
Número: 10
Cuadrantes: 2A, 2B, 3B
MANILLAR SUPERIOR Ref: MC100-014
Número: 13
Cuadrantes: 2B, 3B, 3C
MANETA EMBRAGUE Ref: MC100-015
Número: 14
Cuadrantes: 2C
MANETA GOMA MANILLAR Ref: MC100-016
Número: 15
Cuadrantes: 2B, 2C
CABLE EMBRAGUE Ref: MC100-017
Número: 16
Cuadrantes: 2B, 3B
INTERRUPTOR APAGADO Ref: MC100-018
Número: 19
Cuadrantes: 2B
TAPA CORREA Ref: MC100-019
Número: 1
Cuadrantes: 1C, 2B
POLEA GRANDE Ref: MC100-020
Número: 5
Cuadrantes: 1B, 2B
CORREA 13×945LW Ref: MC100-021
Número: 6
Cuadrantes: 1B, 2B
TENSOR CON POLEA Ref: MC100-022
Número: 8
Cuadrantes: 1B, 2B
MUELLE TENSOR Ref: MC100-023
Número: 13
Cuadrantes: 1A
TAPA TRASERA CORREA Ref: MC100-024
Número: 16
Cuadrantes: 1A, 1B, 2A, 2B
GUIA CORREA Ref: MC100-025
Número: 18
Cuadrantes: 2A, 2B
POLEA SALIDA MOTOR Ref: MC100-026
Número: 20
Cuadrantes: 2B
CONJUNTO FRESA EXTERIOR Ref: MC100-028
Número: 1
Cuadrantes: 1A, 1C, 2A, 2C
CONJUNTO FRESA INTERMEDIA Ref: MC100-029
Número: 2
Cuadrantes: 1A, 1C, 2A, 2B
CONJUNTO FRESA INTERIOR Ref: MC100-030
Número: 3
Cuadrantes: 1A, 1B, 2A, 2B
PASADOR FRESA Ref: MC100-031
Número: 4, 5
Cuadrantes: 1A, 1B, 1B, 2B
TORNILLO MANILLAR Ref: MC200-38
Número: 12
Cuadrantes: 2A, 2B, 3B

Descargar despiece
