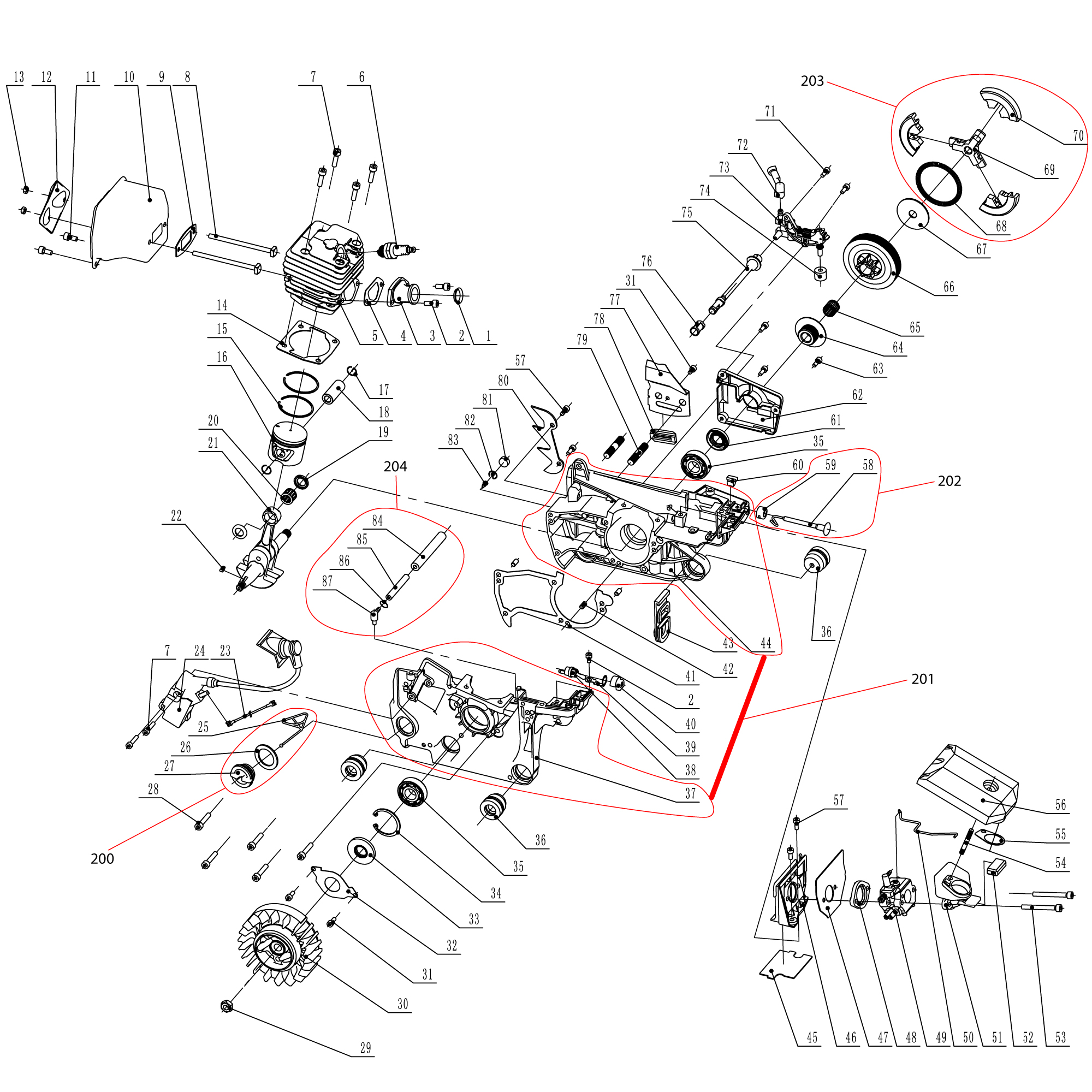

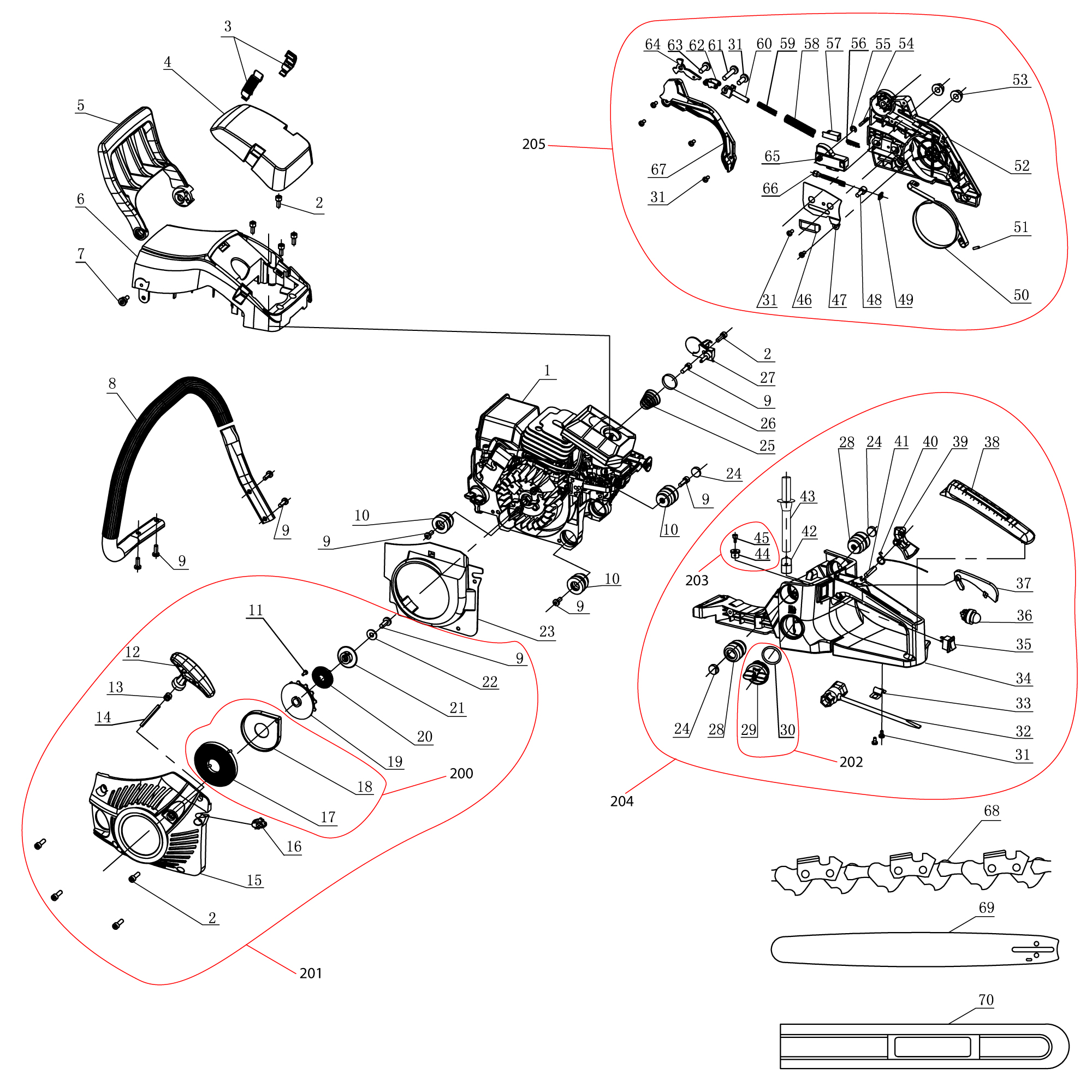

Despiece MG246

MOTOSIERRA ANOVA PLUS 46c.c

Instrucciones

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: MG246 - MOTOSIERRA ANOVA PLUS 46c.c

Ver las piezas
A
B
C
1
2
3

Recambios

GRAPA TAPA FILTRO Ref: MG246-001
Número: 3
Cuadrantes: 1A
TAPA FILTRO AIRE Ref: MG246-030
Número: 4
Cuadrantes: 1A
CAPÓ MOTOR Ref: MG246-029
Número: 6
Cuadrantes: 1A
ASA MOTOSIERRA Ref: MG246-002
Número: 8
Cuadrantes: 2A
MUELLE ARRANQUE Ref: MG45-18-02
Número: 200
Cuadrantes: 2A, 3A, 3B
MUELLE ARRANQUE FÁCIL Ref: MG246-003
Número: 20
Cuadrantes: 2A, 3B
PIÑÓN ARRANQUE FÁCIL Ref: MG246-004
Número: 21
Cuadrantes: 2A, 2B
ARRANQUE COMPLETO Ref: MG246-012
Número: 201
Cuadrantes: 2A, 2B, 3A, 3B
TAPA AMORTIGUADOR Ref: MG45-18-78
Número: 24
Cuadrantes: 2B, 2C
DEPÓSITO COMPLETO Ref: MG246-014
Número: 204
Cuadrantes: 2B, 2C, 3B, 3C
CAPTOR CADENA Ref: MG45-18-31
Número: 27
Cuadrantes: 1B, 2C
AMORTIGUADOR TRASERO Ref: MG45-18-26
Número: 28
Cuadrantes: 2C
TAPÓN GASOLINA Ref: MG246-005
Número: 202
Cuadrantes: 2C, 3C
SEGURO GATILLO GAS Ref: MG246-007
Número: 37
Cuadrantes: 2C
TAPA SEGURO ASA TRS Ref: MG246-008
Número: 38
Cuadrantes: 2C
GATILLO ACELERADOR Ref: MG246-009
Número: 39
Cuadrantes: 2C
MUELLE GATILLO Ref: MG45-18-46
Número: 40
Cuadrantes: 2C
PASATUBOS COMBUSTIBLE Ref: MG246-043
Número: 43
Cuadrantes: 2C
VÁLVULA RESPIRO-GASOLINA Ref: MG45-18-50
Número: 203
Cuadrantes: 2B, 2C
FLEJE FRENO CADENA Ref: MG246-011
Número: 50
Cuadrantes: 1C
TAPA CADENA COMPLETA Ref: MG246-013
Número: 205
Cuadrantes: 1B, 1C
BRIDA ADMISIÓN Ref: MG45-18-29
Número: 3
Cuadrantes: 1B
JUNTA ADMISIÓN Ref: MG45-18-28
Número: 4
Cuadrantes: 1A, 1B
CILINDRO (SIN PISTÓN) Ref: MG246-016
Número: 5
Cuadrantes: 1A, 1B
TORNILLO ESCAPE Ref: MG45-18-79
Número: 8
Cuadrantes: 1A
JUNTA ESCAPE Ref: MG45-18-17
Número: 9
Cuadrantes: 1A
ESCAPE Ref: MG45-18-30
Número: 10
Cuadrantes: 1A
CHAPA ESCAPE Ref: MG246-022
Número: 12
Cuadrantes: 1A
JUNTA CILINDRO Ref: MG45-18-16
Número: 14
Cuadrantes: 1A
ARO PISTÓN Ref: MG246-017
Número: 15
Cuadrantes: 1A, 2A
PISTÓN Ref: MG246-018
Número: 16
Cuadrantes: 1A, 2A
PRESILLA PISTÓN Ref: MG246-019
Número: 17
Cuadrantes: 2A, 2B
BULÓN Ref: MG246-020
Número: 18
Cuadrantes: 2A, 2B
RODAMIENTO PISTÓN Ref: MG45-18-57
Número: 20
Cuadrantes: 2A
CIGÜEÑAL Ref: MG45-18-66
Número: 21
Cuadrantes: 2A
BOBINA Ref: MG45-18-06
Número: 24
Cuadrantes: 2A
TAPÓN ACEITE Ref: MG45-18-14
Número: 200
Cuadrantes: 2A, 3A
VOLANTE MOTOR Ref: MG45-18-69
Número: 30
Cuadrantes: 3A, 3B
RETENES CÁRTER IZQUIERDA Ref: MG52-18-01
Número: 33
Cuadrantes: 3A, 3B
AMORTIGUADOR Ref: MG45-18-24
Número: 36
Cuadrantes: 3B
CÁRTER COMPLETO Ref: MG246-023
Número: 201
Cuadrantes: 2B, 2C, 3B
SOPORTE CARBURADOR Ref: MG52-18-09
Número: 46
Cuadrantes: 3C
JUNTA CARBURADOR Ref: MG45-18-55
Número: 47
Cuadrantes: 3C
CARBURADOR Ref: MG246-024
Número: 49
Cuadrantes: 3C
VARILLA ACELERADOR Ref: MG45-18-48
Número: 50
Cuadrantes: 3C
SOPORTE FILTRO AIRE Ref: MG45-18-37
Número: 51
Cuadrantes: 3C
FILTRO AIRE Ref: MG246-025
Número: 56
Cuadrantes: 3C
TIRADOR AIRE Ref: MG246-026
Número: 202
Cuadrantes: 2C
TAPA BOMBA ACEITE Ref: MG45-18-34
Número: 62
Cuadrantes: 2B, 2C
CAMPANA EMBRAGUE Ref: MG45-18-59
Número: 66
Cuadrantes: 1C
EMBRAGUE COMPLETO Ref: MG45-18-08
Número: 203
Cuadrantes: 1C
MUELLE EMBRAGUE Ref: MG45-18-39
Número: 68
Cuadrantes: 1C
CRUCETA Ref: MG45-18-38
Número: 69
Cuadrantes: 1C
BOMBA ACEITE Ref: MG45-18-11
Número: 73
Cuadrantes: 1B, 1C
TUBO ASPIRACIÓN ENGRASE Ref: MG45-18-33
Número: 75
Cuadrantes: 1B, 1C
ESPÁRRAGOS CADENA Ref: MG45-18-65
Número: 79
Cuadrantes: 1B, 2B
GARRA APOYO CORTE Ref: MG45-18-80
Número: 80
Cuadrantes: 2B
TUBO DEPRESIÓN + CODO Ref: MG246-027
Número: 204
Cuadrantes: 2A, 2B

Descargar despiece

Despiece MG246
