[MTC340B] MOTOCULTOR ANOVA 14HP - 65CM 3+3 MARCHAS - ACOPLE SIMPLE
Instrucciones
Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.
Ref: MTC340B - MOTOCULTOR ANOVA 14HP - 65CM 3+3 MARCHAS - ACOPLE SIMPLE
CONECTOR TOMA DE FUERZA (FRESAS-CABEZAL DE MARTILLOS) (503) MTC340B-04
Ref: MTC340B-05
Número: 503 (I)
Cuadrantes: 3C
MTC340B-05
503 (I)
3C
8,2,2
MTC340B-10
87 (C)
2A, 3A
2,0,1;2,0,2
MTC340B-12
621 (I)
1A, 2A
8,0,0;8,0,1

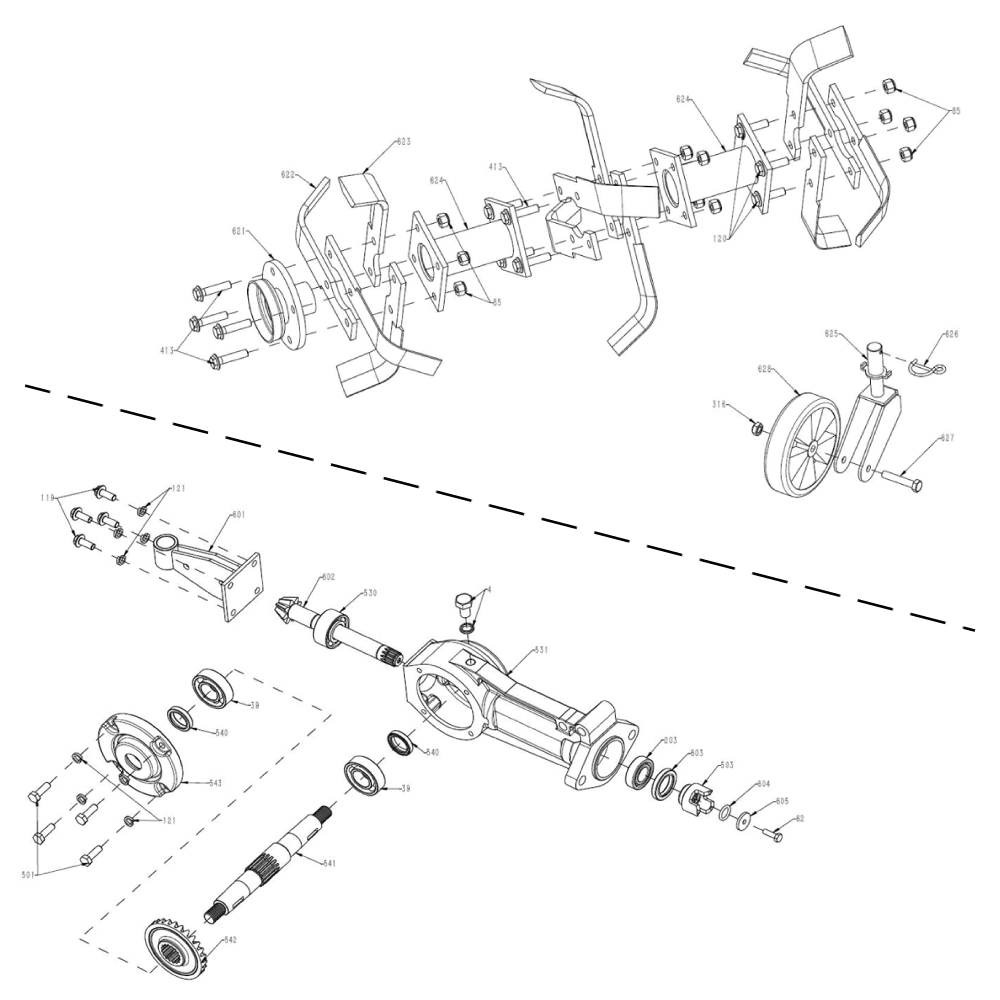

CAJA DE ENGRANAJE COMPLETA FRESAS (531) MTC340B VERSION 2025
Ref: MTC340B-13
Número: 531 (I)
Cuadrantes: 2B, 3B
MTC340B-13
531 (I)
2B, 3B
8,1,2;8,1,1
MTC340-08
401 (G)
2A, 2B
6,1,1;6,0,1
MTC340-09
1 (A)
1B, 1C, 2B, 2C
0,1,0;0,2,0;0,2,1;0,1,1
SEGUNDO RETEN EJE SALIDA EMBRAGUE 15x28x7 (A2) MTC340-MTC340B
Ref: MTC340-10
Número: 2 (A)
Cuadrantes: 1B
MTC340-10
2 (A)
1B
0,1,0

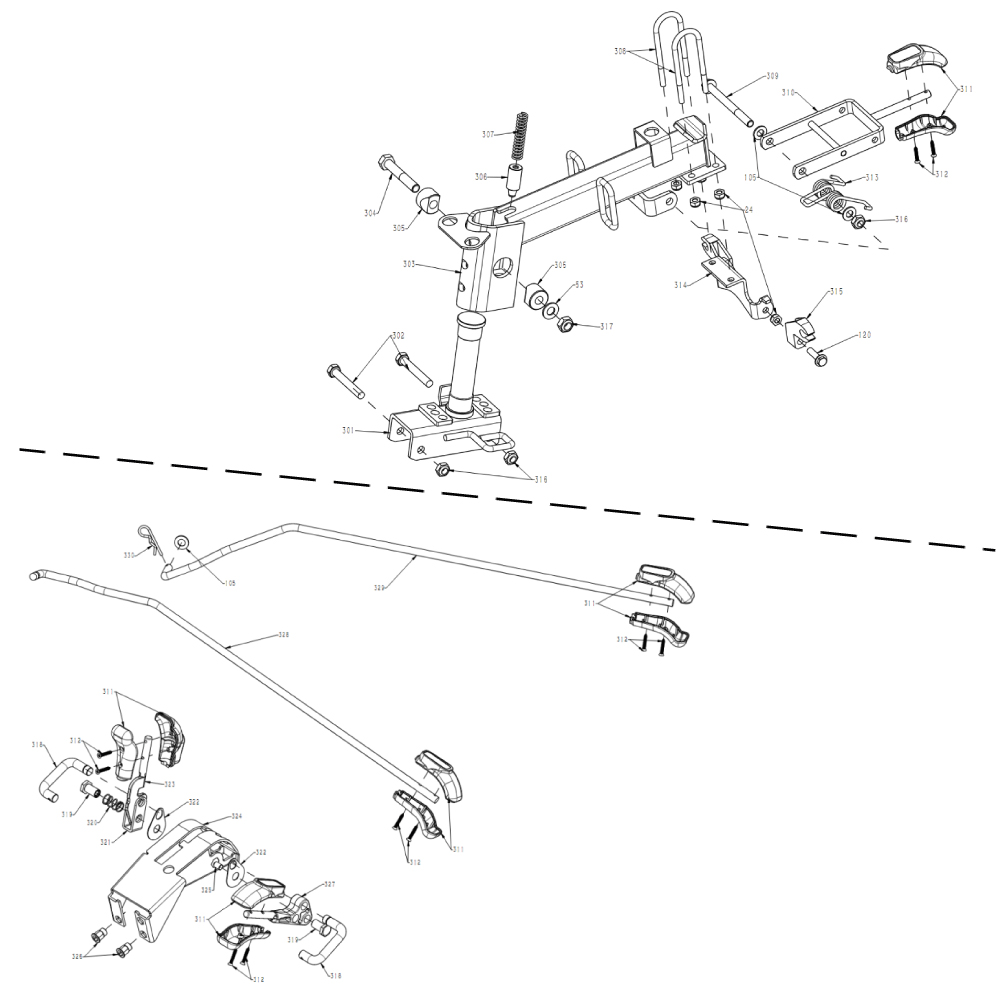

SOPORTE GUIA PALANCA MARCHAS (H315) MTC340-MTC340B
Ref: MTC340-100
Número: 315 (F)
Cuadrantes: 1C, 2C
MTC340-100
315 (F)
1C, 2C
5,2,0;5,2,1
ENGANCHE CABLE PALANCA SENTIDO MARCHAS (F318) MTC340-MTC340B
Ref: MTC340-101
Número: 318 (F)
Cuadrantes: 3A
MTC340-101
318 (F)
3A
5,0,2
TORNILLO SUJCCION PALANCA SENTIDO MARCHA (F319) MTC340-MTC340B
Ref: MTC340-102
Número: 319 (F)
Cuadrantes: 3A
MTC340-102
319 (F)
3A
5,0,2
MTC340-103
320 (F)
3A
5,0,2
CHAPA SOPORTE PALANCA POMO SENTIDO MARCHAS (F321) MTC340-MTC340B
Ref: MTC340-104
Número: 321 (F)
Cuadrantes: 3A
MTC340-104
321 (F)
3A
5,0,2
PLETINA FIJACION PALANCA SENTIDO MARCHAS (F322) MTC340-MTC340B
Ref: MTC340-105
Número: 322 (F)
Cuadrantes: 3A
MTC340-105
322 (F)
3A
5,0,2
MTC340-106
323 (F)
3A
5,0,2
SOPORTE GUIA PALANCA SENTIDO MARCHA (F324) MTC340-MTC340B
Ref: MTC340-107
Número: 324 (F)
Cuadrantes: 3A
MTC340-107
324 (F)
3A
5,0,2
MTC340-108
326 (F)
3A
5,0,2
MTC340-109
327 (F)
3A
5,0,2
MTC340-11
3 (A)
1B
0,1,0
MTC340-110
328 (F)
2A, 3A, 3B
5,0,1;5,0,2;5,1,2
PALANCA ACCION TOMA DE FUERZA (F329) MTC340, MTC340B
Ref: MTC340-111
Número: 329 (F)
Cuadrantes: 2A, 2B
MTC340-111
329 (F)
2A, 2B
5,1,1;5,0,1
SOPORTE CUBIERTA MANILLAR PLASTICO (G340) MTC340, MTC340B
Ref: MTC340-112
Número: 340 (G)
Cuadrantes: 1A, 2A
MTC340-112
340 (G)
1A, 2A
6,0,1;6,0,0
TAPA EMBELLECEDOR MANILLAR (G341) MTC340, MTC340B
Ref: MTC340-113
Número: 341 (G)
Cuadrantes: 1A, 2A
MTC340-113
341 (G)
1A, 2A
6,0,0;6,0,1
MTC340-114
342 (G)
1A, 1B, 2A, 2B
6,0,1;6,1,1;6,0,0;6,1,0
MTC340-115
344 (G)
2A, 2B
6,0,1;6,1,1
SOPORTE CABLE MANETA APAGADO SEGURIDAD (G346) MTC340, MTC340B
Ref: MTC340-116
Número: 346 (G)
Cuadrantes: 1A, 2A, 2B
MTC340-116
346 (G)
1A, 2A, 2B
6,0,1;6,1,1;6,0,0
MTC340-117
348 (G)
1B
6,1,0
MTC340-118
350 (G)
2B
6,1,1
TERMINAL CABLE MANETA EMBRAGUE-GIRO MANILLAR (G351) MTC340, MTC340B
Ref: MTC340-119
Número: 351 (G)
Cuadrantes: 2B
MTC340-119
351 (G)
2B
6,1,1
MTC340-12
4 (A)
1B
0,1,0
MANETA EMBRAGUE O GIRO MANILLAR (G352) MTC340, MTC340B
Ref: MTC340-120
Número: 352 (G)
Cuadrantes: 2B
MTC340-120
352 (G)
2B
6,1,1
MTC340-121
353 (G)
2B
6,1,1
MTC340-122
354 (G)
2B
6,1,1
MTC340-123
355 (G)
2B
6,1,1
MTC340-124
357 (G)
1B, 2B
6,1,1;6,1,0
PASADOR SUJECCION MANETA EMBRAGUE (G358) MTC340, MTC340B
Ref: MTC340-125
Número: 358 (G)
Cuadrantes: 1B
MTC340-125
358 (G)
1B
6,1,0
MTC340-126
359 (G)
1B
6,1,0
MUELLE MANETA DE APAGADO SEGURIDAD (G360) MTC340, MTC340B
Ref: MTC340-127
Número: 360 (G)
Cuadrantes: 1B
MTC340-127
360 (G)
1B
6,1,0
TORNILLO SUJECCION MANETA STOP EMERGENCIA (G361) MTC340, MTC340B
Ref: MTC340-128
Número: 361 (G)
Cuadrantes: 1B
MTC340-128
361 (G)
1B
6,1,0
GOMA SUJECCION TAPA EMBELLECEDOR BATERIA (K402) MTC340, MTC340B
Ref: MTC340-129
Número: 402 (G)
Cuadrantes: 3B, 3C
MTC340-129
402 (G)
3B, 3C
6,1,2;6,2,2
ESPARRAGO UNION SOPORTE RUEDAS M8x38 (A5) MTC340, MTC340B
Ref: MTC340-13
Número: 5 (A)
Cuadrantes: 2B
MTC340-13
5 (A)
2B
0,1,1
MTC340-130
403 (G)
3B
6,1,2
MTC340-131
404 (G)
3B
6,1,2
TAPA EMBELLECEDOR BRAZO MANILLAR (G406) MTC340, MTC340B
Ref: MTC340-132
Número: 406 (G)
Cuadrantes: 2B, 2C, 3B, 3C
MTC340-132
406 (G)
2B, 2C, 3B, 3C
6,2,1;6,1,1;6,1,2;6,2,2
LLAVE DE CONTACTO ARRANQUE (G407) MTC340, MTC340B
Ref: MTC340-133
Número: 407 (G)
Cuadrantes: 2C, 3C
MTC340-133
407 (G)
2C, 3C
6,2,2;6,2,1
MTC340-134
409 (G)
3C
6,2,2
MTC340-135
410 (G)
3C
6,2,2
MTC340-136
411 (G)
3C
6,2,2
MTC340-137
412 (H)
1C, 2B, 2C
7,1,1;7,2,0;7,2,1
SOPORTE EJE COMPLETO RUEDAS CORTO (C73) MTC340, MTC340B
Ref: MTC340-138
Número: 73 (C)
Cuadrantes: 1A
MTC340-138
73 (C)
1A
2,0,0
SOPORTE EJE COMPLETO RUEDAS LARGO (C74) MTC340, MTC340B
Ref: MTC340-139
Número: 74 (C)
Cuadrantes: 1C, 2C
MTC340-139
74 (C)
1C, 2C
2,2,1;2,2,0
MTC340-14
6 (A)
1B, 2B
0,1,0;0,1,1
MTC340-140
75 (C)
1B
2,1,0
MTC340-141
72 (C)
1B
2,1,0
CHAPA COMPLETA ACCIONAMIENTO SENTIDO MARCHAS (C76) MTC340, MTC340B
Ref: MTC340-142
Número: 76 (C)
Cuadrantes: 1B, 1C, 2B, 2C
MTC340-142
76 (C)
1B, 1C, 2B, 2C
2,2,0;2,1,0;2,1,1;2,2,1
HORQUILLA PIÑON ACCION TOMA DE FUERZA (C97) MTC340, MTC340B
Ref: MTC340-143
Número: 97 (C)
Cuadrantes: 3B
MTC340-143
97 (C)
3B
2,1,2
MTC340-144
224 (E)
2A, 2B
4,1,1;4,0,1

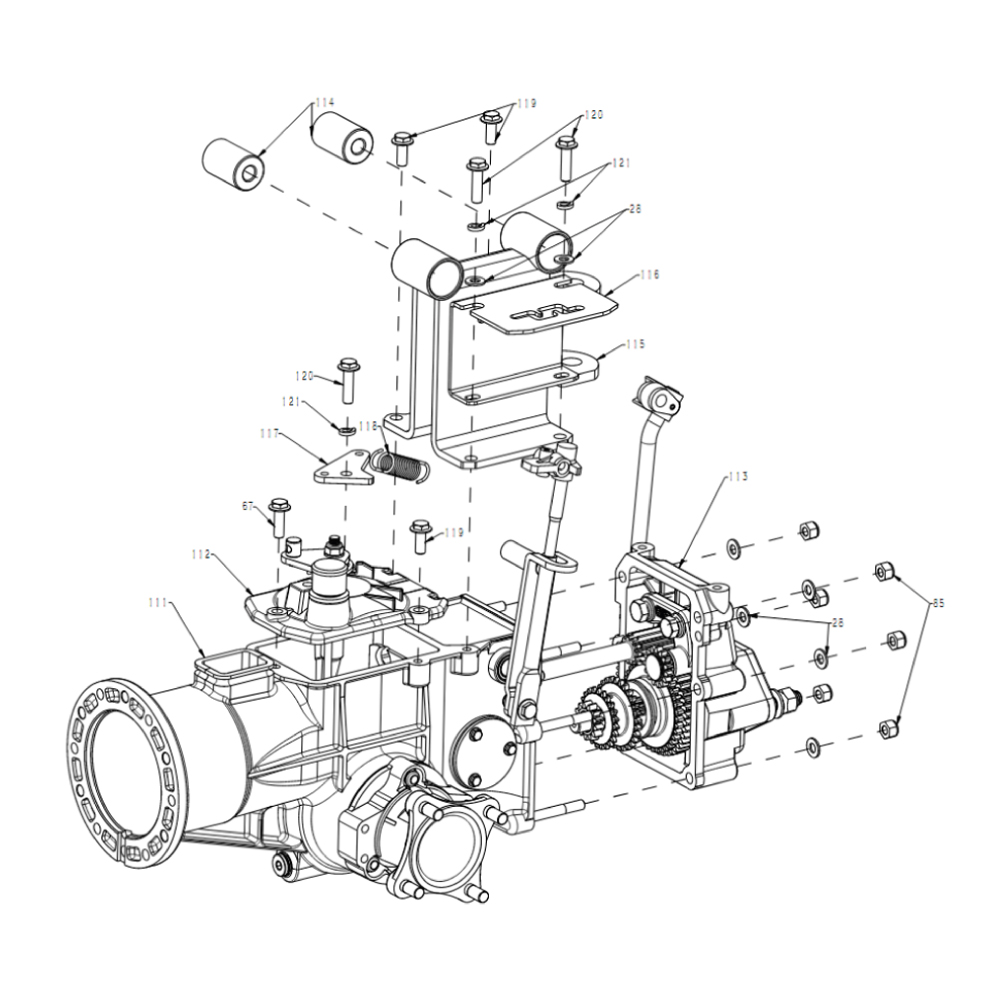

CAJA DE CAMBIO CENTRAL COMPLETA (A1,D111) MTC340, MTC340B
Ref: MTC340-145
Número: 1 (A), 111 (D)
Cuadrantes: 1B, 1C, 2A, 2B, 2B, 2C, 2C, 3A, 3B, 3C
MTC340-145
1 (A), 111 (D)
1B, 1C, 2A, 2B, 2B, 2C, 2C, 3A, 3B, 3C
0,1,0;0,2,0;0,1,1;0,2,1;3,0,2;3,0,1;3,1,1;3,1,2;3,2,1;3,2,2
TAPA COMPLETA CAMBIO BLOQUEO RUEDAS (D112) MTC340, MTC340B
Ref: MTC340-146
Número: 112 (D)
Cuadrantes: 2A, 2B
MTC340-146
112 (D)
2A, 2B
3,0,1;3,1,1
TAPA COMPLETA TOMA DE FUERZA (D113) MTC340
Ref: MTC340-147
Número: 113 (D)
Cuadrantes: 2B, 2C, 3B, 3C
MTC340-147
113 (D)
2B, 2C, 3B, 3C
3,2,1;3,1,1;3,1,2;3,2,2
PALANCA CAMBIO ACCION TOMA DE FUERZA (C95) MTC340, MTC340B
Ref: MTC340-148
Número: 95 (C)
Cuadrantes: 3A
MTC340-148
95 (C)
3A
2,0,2
MTC340-149
531 (I)
2B, 3B
8,1,1;8,1,2
MTC340-15
9 (A)
1C
0,2,0
RODAMIENTO EJE ENGRANAJE CAJA FRESAS 5204 (I530) MTC340, MTC340B
Ref: MTC340-150
Número: 530 (I)
Cuadrantes: 2A, 2B
MTC340-150
530 (I)
2A, 2B
8,1,1;8,0,1
MTC340-151
602 (I)
2A, 2B
8,1,1;8,0,1
RETEN CONECTOR FRESA TOMA DE FUERZA (I603) MTC340, MTC340B
Ref: MTC340-152
Número: 603 (I)
Cuadrantes: 3B, 3C
MTC340-152
603 (I)
3B, 3C
8,2,2;8,1,2
MTC340-154
623 (I)
1B
8,1,0
MTC340-155
622 (I)
1A
8,0,0
CARCASA CAJA DE ENGRANAJE FRESAS (H630) MTC340,MTC340B
Ref: MTC340-156
Número: 630 (H)
Cuadrantes: 3B, 3C
MTC340-156
630 (H)
3B, 3C
7,2,2;7,1,2
MTC340-157
624 (I)
1C
8,2,0

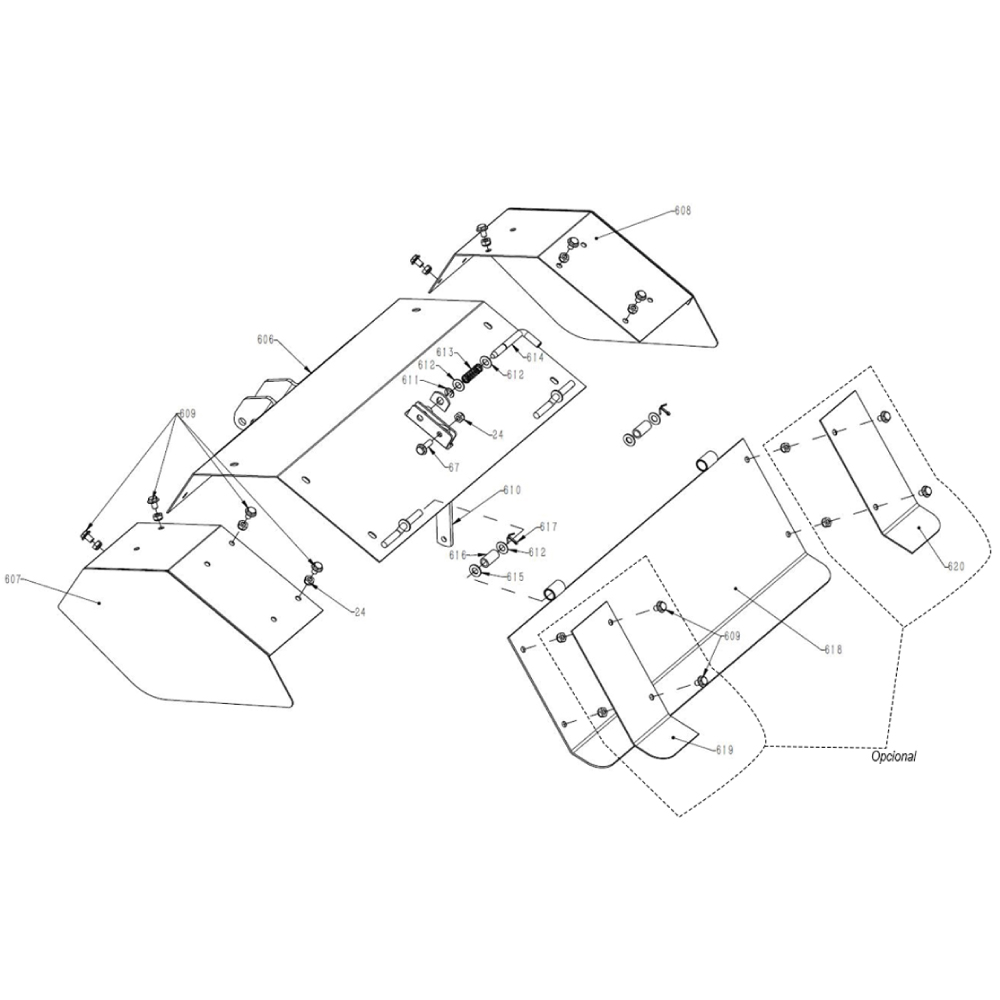

TAPA LATERAL IZQUIERDA FRESAS (J607) MTC340, MTC340B
Ref: MTC340-158
Número: 607 (J)
Cuadrantes: 2A, 3A
MTC340-158
607 (J)
2A, 3A
9,0,1;9,0,2
TAPA LATERAL DERECHA FRESAS (J608) MTC340, MTC340B
Ref: MTC340-159
Número: 608 (J)
Cuadrantes: 1B, 1C
MTC340-159
608 (J)
1B, 1C
9,2,0;9,1,0
MTC340-16
22 (A)
3A
0,0,2
MTC340-160
606 (J)
1B, 2A, 2B
9,0,1;9,1,1;9,1,0
CHAPA LATERAL IZQUIERDA TAPA PROTECTOR FRESAS (J619) MTC340, MTC340B
Ref: MTC340-161
Número: 619 (J)
Cuadrantes: 2B, 3B, 3C
MTC340-161
619 (J)
2B, 3B, 3C
9,2,2;9,1,2;9,1,1
CHAPA LATERAL DERECHA TAPA PROTECTOR FRESAS (J620) MTC340, MTC340B
Ref: MTC340-162
Número: 620 (J)
Cuadrantes: 2C
MTC340-162
620 (J)
2C
9,2,1
TAPA PROTECCION FRESAS (J618) MTC340, MTC340B
Ref: MTC340-163
Número: 618 (J)
Cuadrantes: 2B, 2C, 3B
MTC340-163
618 (J)
2B, 2C, 3B
9,2,1;9,1,1;9,1,2
MTC340-164
634 (H)
3B
7,1,2
MTC340-165
601 (I)
2A
8,0,1
MTC340-166
621 (I)
1A
8,0,0
MTC340-167
405 (G)
3B
6,1,2
RUEDA + EJE APOYO FRESA (I625 626 627 628 316) MTC340, MTC340B
Ref: MTC340-168
Número: 625, 626, 627, 628, 316 (I)
Cuadrantes: 2C
MTC340-168
625, 626, 627, 628, 316 (I)
2C
8,2,1
EJE HORQUILLA ACCIONAMIENTO BLOQUEO RUEDAS (A23) MTC340, MTC340B
Ref: MTC340-17
Número: 23 (A)
Cuadrantes: 3A
MTC340-17
23 (A)
3A
0,0,2
CUBIERTA GOMA HORQUILLA EMBRAGUE MTC340 - MTC340B (E228)
Ref: MTC340-171
Número: 228 (E)
Cuadrantes: 2A
MTC340-171
228 (E)
2A
4,0,1
MTC340-179
540 (I)
3A, 3B
8,1,2;8,0,2
MTC340-18
26 (B)
3A
0,0,2
MTC340-19
29 (B)
3A
0,0,2
JUNTA TORICA CALA CAJA DE CAMBIOS (A30) MTC340, MTC340B
Ref: MTC340-20
Número: 30 (A)
Cuadrantes: 3A
MTC340-20
30 (A)
3A
0,0,2
MTC340-21
32 (A)
3A
0,0,2
MTC340-22
33 (A)
2A
0,0,1
PIÑON HORQUILLA ACCION TOMA DE FUERZA (A35) MTC340, MTC340B
Ref: MTC340-23
Número: 35 (A)
Cuadrantes: 2A
MTC340-23
35 (A)
2A
0,0,1
RODAMIENTO PIÑON HORQUILLA TOMA DE FUERZA (A36) MTC340, MTC340B
Ref: MTC340-24
Número: 36 (A)
Cuadrantes: 2A
MTC340-24
36 (A)
2A
0,0,1
MTC340-25
37 (A)
2A, 3A
0,0,1;0,0,2
MTC340-26
38 (A)
2A
0,0,1
RODAMIENTO EJE RUEDAS 6205 (A39) MTC340, MTC340B
Ref: MTC340-27
Número: 39 (A)
Cuadrantes: 2A, 2B, 3A, 3B
MTC340-27
39 (A)
2A, 2B, 3A, 3B
0,1,1;0,0,2;0,1,2;0,0,1
E-CLIP SUJECCION RODAMIENTO EJE RUEDAS (A40) MTC340, MTC340B
Ref: MTC340-28
Número: 40 (A)
Cuadrantes: 2B, 3B
MTC340-28
40 (A)
2B, 3B
0,1,1;0,1,2
E-CLIP SUJECCION RETEN EJE RUEDAS (A41) MTC340, MTC340B
Ref: MTC340-29
Número: 41 (A)
Cuadrantes: 2B, 3B
MTC340-29
41 (A)
2B, 3B
0,1,1;0,1,2
RODAMIENTO EJE SOPORTE RUEDAS 6005 (A42) MTC340, MTC340B
Ref: MTC340-30
Número: 42 (A)
Cuadrantes: 2B, 3B
MTC340-30
42 (A)
2B, 3B
0,1,1;0,1,2
MTC340-31
43 (A)
2B, 3B
0,1,1;0,1,2
MTC340-32
44 (A)
2B, 3B
0,1,2;0,1,1
ESPARRAGO SUJECCION EJE RUEDAS (A45) MTC340, MTC340B
Ref: MTC340-33
Número: 45 (A)
Cuadrantes: 2B, 3B
MTC340-33
45 (A)
2B, 3B
0,1,1;0,1,2
MTC340-34
46 (A)
2B
0,1,1
MTC340-35
47 (A)
3B
0,1,2
MTC340-36
48 (B)
1A
1,0,0
PIN SUJECION HORQUILLA CAMBIO TOMA DE FUERZA (B49) MTC340, MTC340B
Ref: MTC340-37
Número: 49 (B)
Cuadrantes: 1A
MTC340-37
49 (B)
1A
1,0,0
MTC340-38
50 (B)
1A
1,0,0
MUELLE PALANCA TOMA DE FUERZA (B54) MTC340, MTC340B
Ref: MTC340-39
Número: 54 (B)
Cuadrantes: 1A, 1B
MTC340-39
54 (B)
1A, 1B
1,0,0;1,1,0
MTC340-40
55 (B)
1B, 1C
1,1,0;1,2,0
MTC340-41
56 (B)
1B
1,1,0
MTC340-42
57 (B)
1C
1,2,0
MTC340-43
58 (B)
2B
1,1,1
CASQUILLO TORNILLO CHAPA BLOQUEO RUEDAS (B60) MTC3400, MTC340B
Ref: MTC340-44
Número: 60 (B)
Cuadrantes: 2B
MTC340-44
60 (B)
2B
1,1,1
TERMINAL CABLE SENTIDO MARCHAS (B61,B62) MTC340, MTC340B
Ref: MTC340-45
Número: 61, 62 (B)
Cuadrantes: 2B
MTC340-45
61, 62 (B)
2B
1,1,1
MTC340-46
63 (B)
2B
1,1,1
MTC340-47
64 (B)
1C
1,2,0
MTC340-48
65 (B)
1C
1,2,0
MTC340-49
66 (B)
1C, 2C
1,2,0;1,2,1
MTC340-50
68 (B)
1C, 2C
1,2,1;1,2,0
MTC340-51
69 (B)
1C
1,2,0
MTC340-52
70 (B)
1C
1,2,0
MTC340-53
77 (C)
2A, 2B
2,1,1;2,0,1
MTC340-54
78 (C)
2B
2,1,1

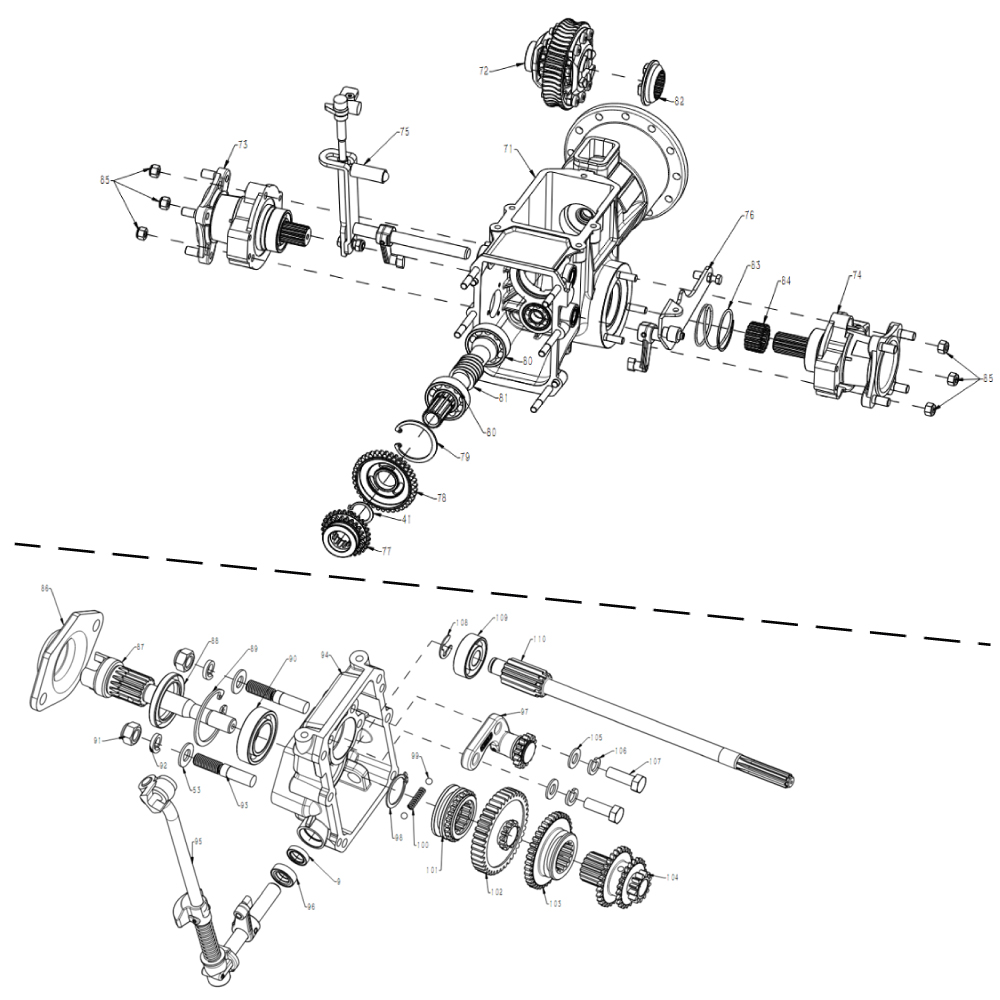

E-CLIP SUJECCION RODAMIENTO EJE SINFIN CAMBIO (C79) MTC340, MTC340B
Ref: MTC340-55
Número: 79 (C)
Cuadrantes: 2B
MTC340-55
79 (C)
2B
2,1,1
RODAMIENTO SINFIN CAJA DE CAMBIOS (C80) MTC340, MTC340B
Ref: MTC340-56
Número: 80 (C)
Cuadrantes: 2B
MTC340-56
80 (C)
2B
2,1,1
MTC340-57
81 (C)
2B
2,1,1
PIÑON DE ENGRANAJE DIFERENCIAL (C82) MTC340, MTC340B
Ref: MTC340-58
Número: 82 (C)
Cuadrantes: 1B, 1C
MTC340-58
82 (C)
1B, 1C
2,1,0;2,2,0
MUELLE RESORTE BLOQUEO RUEDAS (C83) MTC340, MTC340B
Ref: MTC340-59
Número: 83 (C)
Cuadrantes: 1C, 2C
MTC340-59
83 (C)
1C, 2C
2,2,0;2,2,1
PIÑON DE ENGRANAJE SALIDA EJE RUEDA LARGO (C84) MTC340, MTC340B
Ref: MTC340-60
Número: 84 (C)
Cuadrantes: 1C, 2C
MTC340-60
84 (C)
1C, 2C
2,2,1;2,2,0
TAPA PROTECTOR TOMA DE FUERZA (C86) MTC340, MTC340B
Ref: MTC340-61
Número: 86 (C)
Cuadrantes: 2A, 3A
MTC340-61
86 (C)
2A, 3A
2,0,1;2,0,2
RETEN EJE SALIDA TOMA DE FUERZA 38x55x7 (C88) MTC340, MTC340B
Ref: MTC340-63
Número: 88 (C)
Cuadrantes: 2A, 3A
MTC340-63
88 (C)
2A, 3A
2,0,2;2,0,1
E-CLIP SUJECCION RODAMIENTO EJE TOMA DE FUERZA (C89) MTC340, MTC340B
Ref: MTC340-64
Número: 89 (C)
Cuadrantes: 2A, 3A
MTC340-64
89 (C)
2A, 3A
2,0,2;2,0,1
RODAMIENTO EJE TOMA DE FUERZA 6006 (C90) MTC340, MTC340B
Ref: MTC340-65
Número: 90 (C)
Cuadrantes: 2A, 3A
MTC340-65
90 (C)
2A, 3A
2,0,2;2,0,1
ESPARRAGO CARCASA TOMA DE FUERZA M12x65 (C93) MTC340, MTC340B
Ref: MTC340-66
Número: 93 (C)
Cuadrantes: 3A
MTC340-66
93 (C)
3A
2,0,2
MTC340-67
94 (C)
3A, 3B
2,0,2;2,1,2
RETEN PALANCA TOMA DE FUERZA 14x25x7 (C96) MTC340, MTC340B
Ref: MTC340-68
Número: 96 (C)
Cuadrantes: 3A
MTC340-68
96 (C)
3A
2,0,2
MUELLE EJE SALIDA TOMA DE FUERZA (C100) MTC340, MTC340B
Ref: MTC340-69
Número: 100 (C)
Cuadrantes: 3B
MTC340-69
100 (C)
3B
2,1,2
MTC340-70
101 (C)
3B
2,1,2
MTC340-71
102 (C)
3B
2,1,2
MTC340-72
103 (C)
3B
2,1,2
MTC340-73
104 (C)
3B, 3C
2,1,2;2,2,2
RODAMIENTO 6302 EJE SECUNDARIO TOMA DE FUERZA (C109) MTC340, MTC340B
Ref: MTC340-74
Número: 109 (C)
Cuadrantes: 2B, 3B
MTC340-74
109 (C)
2B, 3B
2,1,1;2,1,2
EJE SECUNDARIO TOMA DE FUERZA (C110) MTC340, MTC340B
Ref: MTC340-75
Número: 110 (C)
Cuadrantes: 2B, 3B, 3C
MTC340-75
110 (C)
2B, 3B, 3C
2,2,2;2,1,2;2,1,1
AMORTIGUADOR SOPORTE MANILLAR (D114) MTC340, MTC340B
Ref: MTC340-76
Número: 114 (D)
Cuadrantes: 1A, 1B
MTC340-76
114 (D)
1A, 1B
3,0,0;3,1,0
MTC340-77
115 (D)
1B, 2B
3,1,1;3,1,0
CHAPA GUIA PALANCA DE MARCHAS (D116) MTC340, MTC340B
Ref: MTC340-78
Número: 116 (D)
Cuadrantes: 1B, 2B
MTC340-78
116 (D)
1B, 2B
3,1,0;3,1,1
MUELLE LEVA ACCION SENTIDO MARCHAS (D118) MTC340, MTC340B
Ref: MTC340-79
Número: 118 (D)
Cuadrantes: 2B
MTC340-79
118 (D)
2B
3,1,1

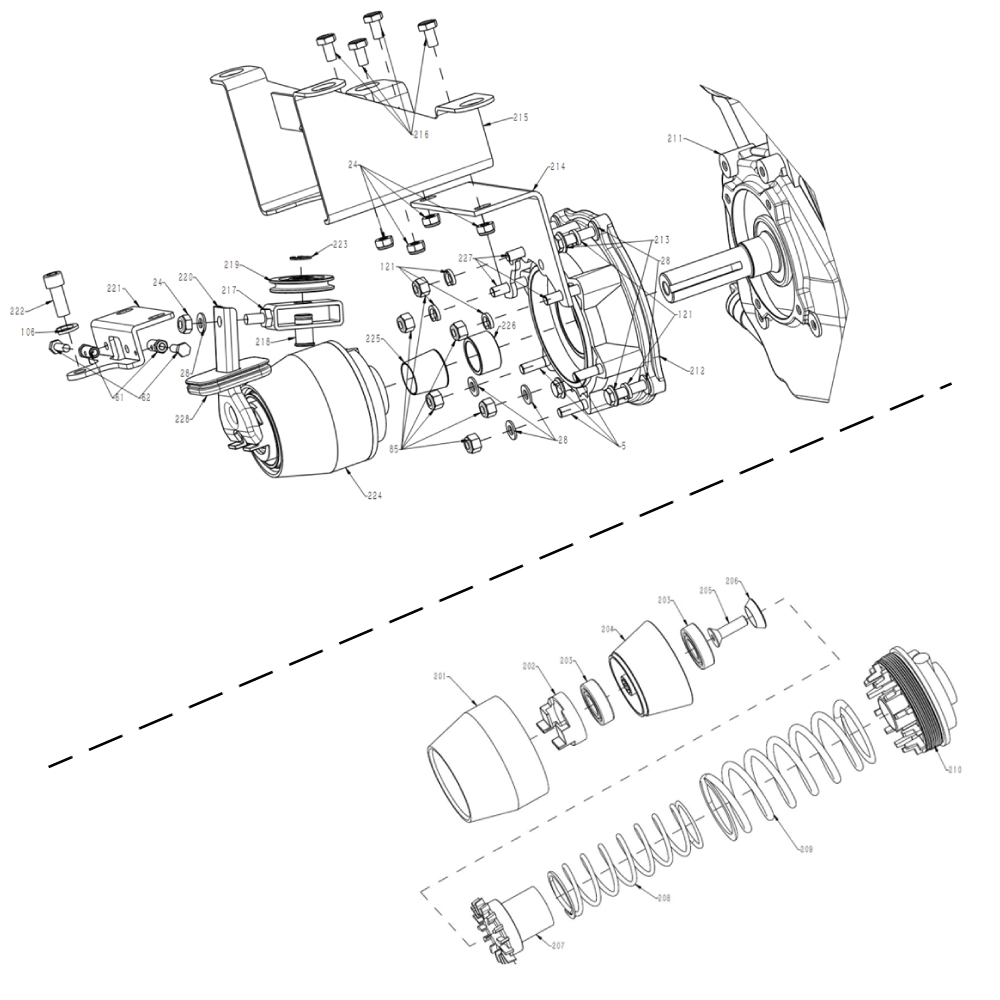

BRIDA UNION MOTOR CAMBIO (E212) MTC340, MTC340B
Ref: MTC340-80
Número: 212 (E)
Cuadrantes: 1B, 2B, 2C
MTC340-80
212 (E)
1B, 2B, 2C
4,2,1;4,1,0;4,1,1
MTC340-81
214 (E)
1B
4,1,0
MTC340-82
215 (E)
1A, 1B
4,1,0;4,0,0
SOPORTE POLEA CABLE BLOQUEO RUEDAS (E217) MTC340, MTC340B
Ref: MTC340-83
Número: 217 (E)
Cuadrantes: 1A
MTC340-83
217 (E)
1A
4,0,0
MTC340-84
219 (E)
1A
4,0,0
MTC340-85
220 (E)
1A, 2A
4,0,0;4,0,1
SOPORTE PARA CABLE BLOQUEO RUEDAS (E221) MTC340, MTC340B
Ref: MTC340-86
Número: 221 (E)
Cuadrantes: 1A, 2A
MTC340-86
221 (E)
1A, 2A
4,0,0;4,0,1
CASQUILLO CONICO EJE SALIDA CIGUEÑAL (E225) MTC340, MTC340B
Ref: MTC340-87
Número: 225 (E)
Cuadrantes: 2B
MTC340-87
225 (E)
2B
4,1,1
CASQUILLO EJE SALIDA CIGUEÑAL (E226) MTC340, MTC340B
Ref: MTC340-88
Número: 226 (E)
Cuadrantes: 1B, 2B
MTC340-88
226 (E)
1B, 2B
4,1,1;4,1,0
MTC340-89
303 (F)
1B, 1C
5,1,0;5,2,0
MTC340-90
304 (F)
1B
5,1,0
CASQUILLO FIJACION CLUMNA MANILLAR (F305) MTC340, MTC340B
Ref: MTC340-91
Número: 305 (F)
Cuadrantes: 1B
MTC340-91
305 (F)
1B
5,1,0
MTC340-92
306 (F)
1B
5,1,0
MUELLE PASADOR BLOQUEO GIRO MANILLAR (F307) MTC340, MTC340B
Ref: MTC340-93
Número: 307 (F)
Cuadrantes: 1B
MTC340-93
307 (F)
1B
5,1,0
MTC340-94
308 (F)
1B, 1C
5,1,0;5,2,0
TORNILLO PALANCA DE ALTURA MANILLAR (F309) MTC340, MTC340B
Ref: MTC340-95
Número: 309 (F)
Cuadrantes: 1C
MTC340-95
309 (F)
1C
5,2,0
POMO PALANCA DE ALTURAS MANILLAR (F310) MTC340, MTC340B
Ref: MTC340-96
Número: 310 (F)
Cuadrantes: 1C
MTC340-96
310 (F)
1C
5,2,0
POMO EMBELLECEDOR TODAS PALANCAS (F311-312) MTC340, MTC340B
Ref: MTC340-97
Número: 311, 312 (F)
Cuadrantes: 2B, 2C, 3B
MTC340-97
311, 312 (F)
2B, 2C, 3B
5,1,1;5,2,1;5,1,2
MUELLE MANILLAR PALANCA DE ALTURAS (F313) MTC340, MTC340B
Ref: MTC340-98
Número: 313 (F)
Cuadrantes: 1C
MTC340-98
313 (F)
1C
5,2,0
MTC340-99
314 (F)
1C
5,2,0
