Despiece PG1C

PULVERIZADOR MOCHILA 25 LT.

Instrucciones

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: PG1C - PULVERIZADOR MOCHILA 25 LT.

Ver las piezas
A
B
C
1
2
3

Parte A

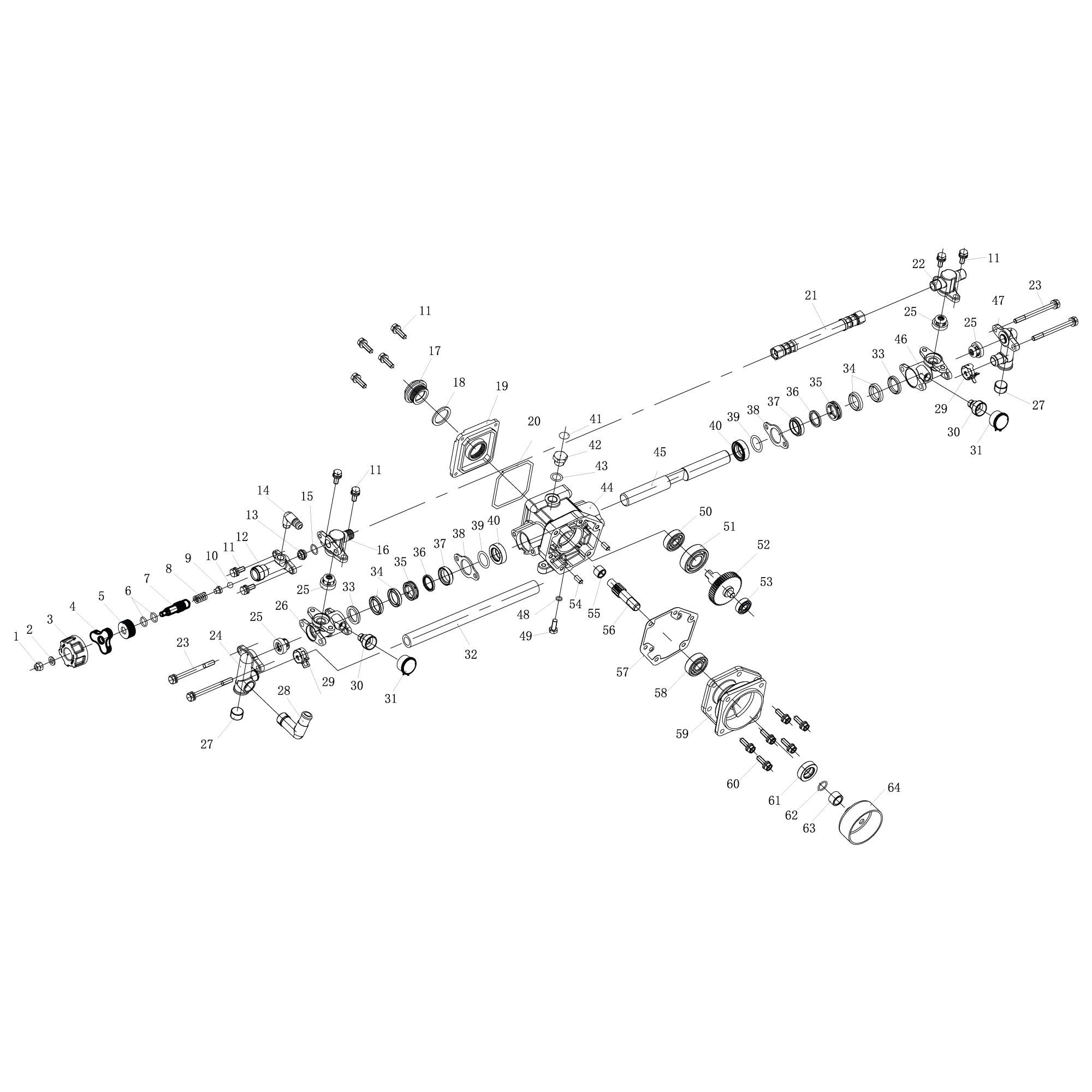

Parte B

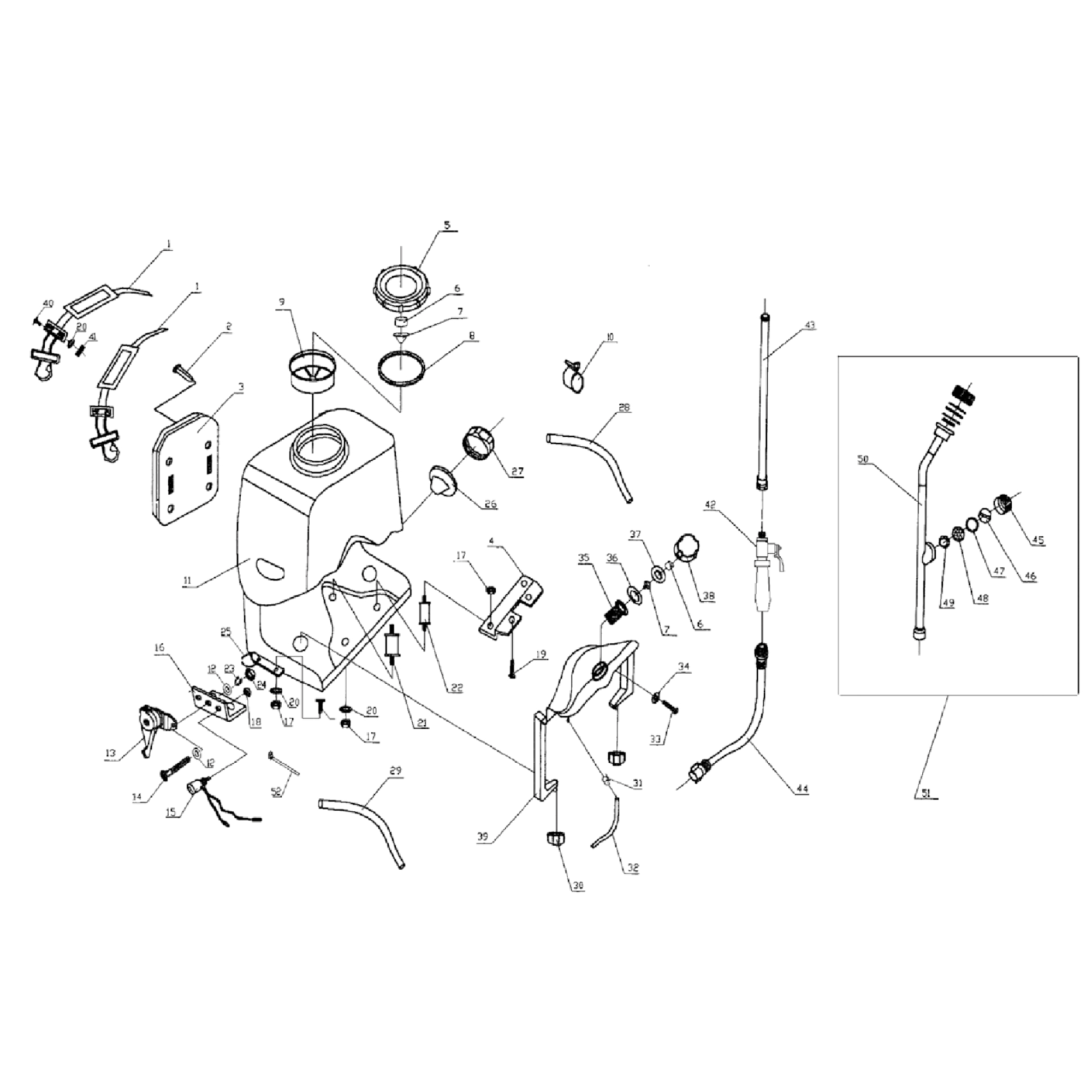

Parte C

Recambios

BOMBA PRESION COMPLETA
BOMBA PRESION COMPLETA Ref: PG1C-0001
Número:
Cuadrantes: 1A, 1B, 1C, 2A, 2B, 2C, 3A, 3B, 3C
CODO SALIDA BOMBA
CODO SALIDA BOMBA Ref: PG1C-0002
Número: 28
Cuadrantes: 2A, 3A
ARRANQUE COMPLETO
ARRANQUE COMPLETO Ref: PG1C-0003
Número: 42
Cuadrantes: 3C
RACOR ENTRADA
RACOR ENTRADA Ref: PG1C-0004
Número:
Cuadrantes:
RACOR SALIDA
RACOR SALIDA Ref: PG1C-0005
Número:
Cuadrantes:
RETEN GOMA
RETEN GOMA Ref: PG1C-0006
Número: 34
Cuadrantes: 2B
RETEN PLASTICO
RETEN PLASTICO Ref: PG1C-0007
Número: 36
Cuadrantes: 2B
CAMARA BOMBA TIPO A
CAMARA BOMBA TIPO A Ref: PG1C-0008
Número: 26
Cuadrantes: 2A
VALVULA PRESION
VALVULA PRESION Ref: PG1C-0009
Número: 25
Cuadrantes: 2A
ASIENTO VALVULA
ASIENTO VALVULA Ref: PG1C-0010
Número:
Cuadrantes:
JUNTA TORICA
JUNTA TORICA Ref: PG1C-0011
Número: 39
Cuadrantes: 2B
CAMARA BOMBA TIPO B
CAMARA BOMBA TIPO B Ref: PG1C-0012
Número: 24
Cuadrantes: 2A
RETEN PISTON BOMBA
RETEN PISTON BOMBA Ref: PG1C-0013
Número: 40
Cuadrantes: 2B
TAPON GASOLINA
TAPON GASOLINA Ref: PG1C-0245
Número: 36A38
Cuadrantes: 2B
BRIDA ADMISION
BRIDA ADMISION Ref: PG1C-0337
Número: 12
Cuadrantes: 3B
TAPON DESAGUE
TAPON DESAGUE Ref: PG1C-0411
Número: 26, 27
Cuadrantes: 2B
AMORTIGUADOR (CORTO)
AMORTIGUADOR (CORTO) Ref: PG1C-0421
Número: 22
Cuadrantes: 2B
ARNES
ARNES Ref: PG1C-0423
Número: 1
Cuadrantes: 1A, 2A
ESPALDERA
ESPALDERA Ref: PG1C-0424
Número: 3
Cuadrantes: 2A
MANDO ACELERADOR
MANDO ACELERADOR Ref: PG1C-0434
Número: 13
Cuadrantes: 2A, 3A
INTERRUPTOR APAGADO
INTERRUPTOR APAGADO Ref: PG1C-0437
Número: 15
Cuadrantes: 3A
PISTOLA
PISTOLA Ref: PG1C-0441
Número: 42
Cuadrantes: 2B, 2C
TAPON BIDON MEZCLA
TAPON BIDON MEZCLA Ref: PG1C-0443
Número: 5A8
Cuadrantes: 1B, 2B
FILTRO DEPOSITO AGUA
FILTRO DEPOSITO AGUA Ref: PG1C-0444
Número: 9
Cuadrantes: 1A, 2A
DEPOSITO AGUA
DEPOSITO AGUA Ref: PG1C-0446
Número: 11
Cuadrantes: 2A, 2B
ROSCA INFERIOR DEPOSITO GASOLINA
ROSCA INFERIOR DEPOSITO GASOLINA Ref: PG1C-0450
Número: 30
Cuadrantes: 3B
RODAMIENTO BIELA-PISTÓN
RODAMIENTO BIELA-PISTÓN Ref: PG1C-0498
Número: 60
Cuadrantes: 2C
PISTÓN
PISTÓN Ref: PG1C-0500
Número: 56
Cuadrantes: 2B
JUNTA DE CILINDRO
JUNTA DE CILINDRO Ref: PG1C-0501
Número: 54
Cuadrantes: 2B
JUNTA BRIDA
JUNTA BRIDA Ref: PG1C-0503
Número: 13
Cuadrantes: 2B, 3B
ARO PISTON
ARO PISTON Ref: PG1C-0508
Número: 55
Cuadrantes: 2B
ARANDELA APOYO BULÓN
ARANDELA APOYO BULÓN Ref: PG1C-0512
Número: 58
Cuadrantes: 2C
BULON PISTON
BULON PISTON Ref: PG1C-0513
Número: 59
Cuadrantes: 2C
BOBINA
BOBINA Ref: PG1C-1727
Número: 26
Cuadrantes: 2A, 2B
CABLE ACELERADOR
CABLE ACELERADOR Ref: PG1C-3572
Número:
Cuadrantes:
PRESILLA PISTÓN
PRESILLA PISTÓN Ref: PG1C-4555
Número: 61
Cuadrantes: 2C
AMORTIGUADOR (LARGO)
AMORTIGUADOR (LARGO) Ref: PG1C-6316
Número: 21
Cuadrantes: 2B
CILINDRO
CILINDRO Ref: PG1C-8431
Número: 53
Cuadrantes: 2B
DEPOSITO GASOLINA
DEPOSITO GASOLINA Ref: PG1C-8662
Número: 69
Cuadrantes: 2C
MANGUERA
MANGUERA Ref: PG1C-8824
Número: 44
Cuadrantes: 2C, 3B, 3C
LANZA
LANZA Ref: PG1C-8825
Número: 43
Cuadrantes: 1C, 2C
PUNTERA LANZA
PUNTERA LANZA Ref: PG1C-8826
Número: 51
Cuadrantes: 2C, 3C
CARBURADOR
CARBURADOR Ref: SG1C-6357
Número: 9
Cuadrantes: 3B
FILTRO DE AIRE COMPLETO
FILTRO DE AIRE COMPLETO Ref: SG1C-20
Número: 1A8
Cuadrantes: 2A, 3A
JUNTA ADMISION
JUNTA ADMISION Ref: SG1C-0518
Número: 10
Cuadrantes: 3B
JUNTA ADMISION BRIDA
JUNTA ADMISION BRIDA Ref: SG1C-0503
Número: 13
Cuadrantes: 2B, 3B
CONJUNTO TRINQUETES
CONJUNTO TRINQUETES Ref: VAR26C-023
Número: 38
Cuadrantes: 3C
DEPÓSITO COMPLETO
DEPÓSITO COMPLETO Ref: VAR26C-031
Número: 69
Cuadrantes: 2C
TAPÓN CAMARA
TAPÓN CAMARA Ref: PG1C-0033
Número: 27
Cuadrantes: 2A, 3A
RACOR TAPÓN CÁMARA
RACOR TAPÓN CÁMARA Ref: PG1C-0034
Número: 30
Cuadrantes: 2C
TAPÓN CÁMARA
TAPÓN CÁMARA Ref: PG1C-0035
Número: 31
Cuadrantes: 2C
PISTÓN BOMBA
PISTÓN BOMBA Ref: PG1C-0036
Número: 45
Cuadrantes: 2B, 2C
JUNTA TAPA LADO EMBRAGUE
JUNTA TAPA LADO EMBRAGUE Ref: PG1C-0037
Número: 57
Cuadrantes: 2B
TAPA CARCASA VOLANTE
TAPA CARCASA VOLANTE Ref: PG1C-2944
Número: 16
Cuadrantes: 1A, 2A
CODO CAMARA BOMBA PG1C-001 (46)
CODO CAMARA BOMBA PG1C-001 (46) Ref: PG1C-0029
Número: 46
Cuadrantes: 1C, 2C

Descargar despiece
