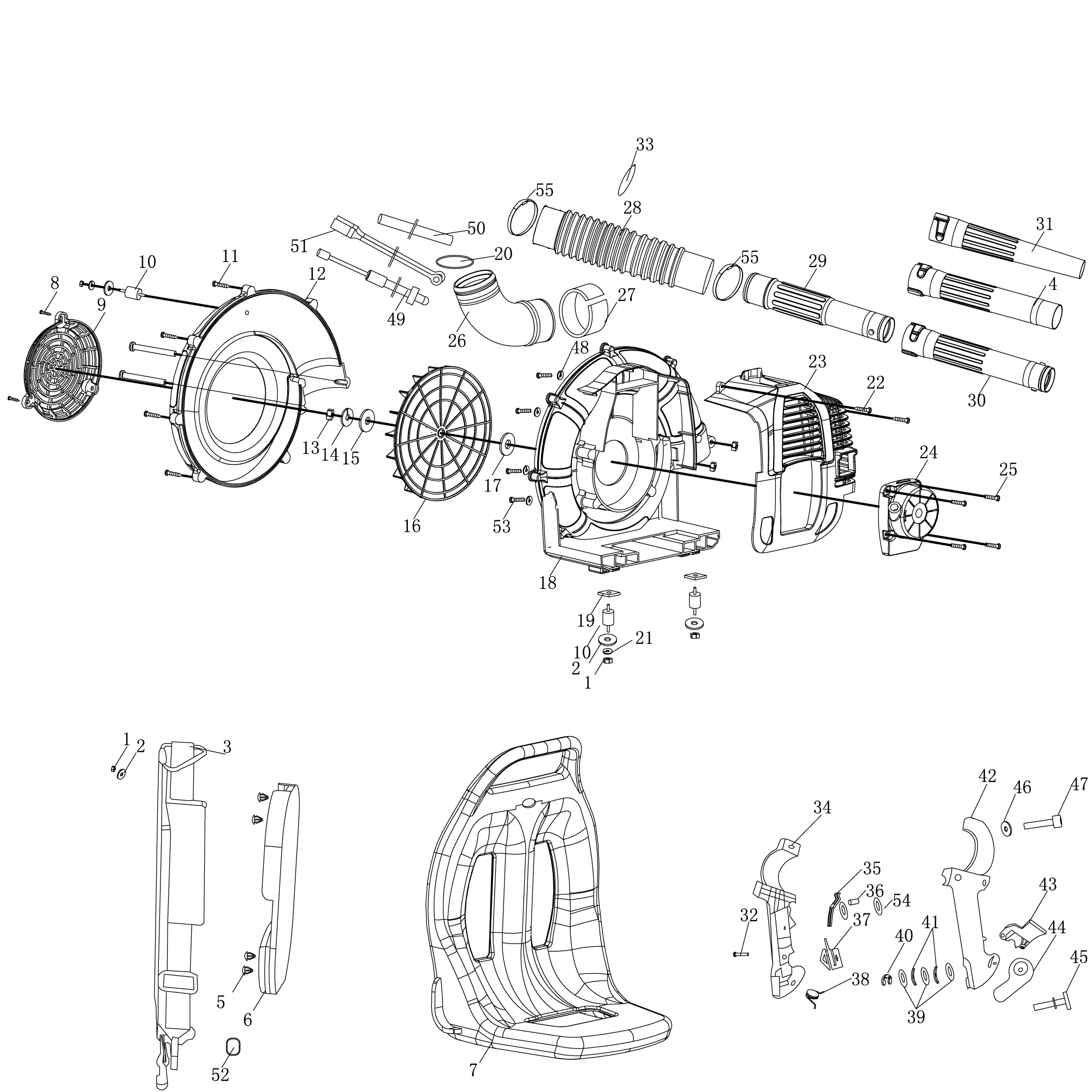

Despiece SG33C

SOPLADOR GASOLINA 33 c.c.

Instrucciones

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: SG33C - SOPLADOR GASOLINA 33 c.c.

Ver las piezas
A
B
C
1
2
3

Recambios

CHAPA CUBRE CILINDRO Ref: D33C-3823
Número: 5
Cuadrantes: 1A, 1B
CILINDRO Ref: D33C-3824
Número: 7
Cuadrantes: 1A, 1B, 2A, 2B
JUNTA CILINDRO Ref: D33C-6168
Número: 8
Cuadrantes: 2A, 2B
ARO PISTÓN Ref: D33C-5607
Número: 9
Cuadrantes: 2B
PISTÓN Ref: D33C-5606
Número: 10
Cuadrantes: 2A, 2B
BULÓN PISTÓN Ref: D33C-5608
Número: 11
Cuadrantes: 2A, 2B
PRESILLA PISTÓN Ref: D33C-5609
Número: 12
Cuadrantes: 2A, 2B
RODAMIENTO PISTÓN Ref: SG33C-019
Número: 13
Cuadrantes: 2A, 2B
TAPÓN GASOLINA Ref: D33C-8598
Número: 14
Cuadrantes: 3B
CIGÜEÑAL Ref: D33C-0927
Número: 15
Cuadrantes: 2A, 2B
JUNTA CÁRTER Ref: D33C-5603
Número: 17
Cuadrantes: 2B
TORNILLO TAPA FILTRO Ref: SG33C-029
Número: 18
Cuadrantes: 2C
CÁRTER TRASERO Ref: D33C-3825
Número: 19
Cuadrantes: 2B
JUEGO TRINQUETES Ref: D33C-3906
Número: 21
Cuadrantes: 2B
ARRANQUE COMPLETO Ref: D33C-7435
Número: 22
Cuadrantes: 2B, 2C
CÁRTER TRASERO Ref: D33C-3825
Número: 25
Cuadrantes: 2A
TAPA FILTRO AIRE Ref: SG33C-009
Número: 29
Cuadrantes: 2C
JUNTA ESCAPE Ref: D33C-3833
Número: 30
Cuadrantes: 1A, 2A
ESCAPE Ref: D33C-1041
Número: 31
Cuadrantes: 1A, 2A
PROTECTOR ESCAPE Ref: SG33C-022
Número: 32
Cuadrantes: 1A, 2A
BOBINA ENCENDIDO Ref: D33C-3172
Número: 37
Cuadrantes: 2A
DEPÓSITO GASOLINA Ref: SG33C-024
Número: 42
Cuadrantes: 3A, 3B
PALANCA TIRADOR AIRE Ref: D33C-0964
Número: 200
Cuadrantes: 1C, 2C
FILTRO AIRE ESPUMA Ref: D33C-6137
Número: 44
Cuadrantes: 1C, 2C
SOPORTE FILTRO AIRE Ref: SG33C-010
Número: 57
Cuadrantes: 1C, 2C
CEBADOR Ref: D33C-1139
Número: 58
Cuadrantes: 2C
ARNÉS COMPLETO Ref: SG33C-001
Número: 3
Cuadrantes: 3A
TUBO TRAMO FINAL Ref: SG33C-027
Número: 4
Cuadrantes: 1C
ACOLCHADO TRASERO Ref: SG33C-002
Número: 6
Cuadrantes: 3A
TAPA TRASERA VENTILADOR Ref: SG33C-004
Número: 12
Cuadrantes: 1A, 2A
VENTILADOR Ref: SG33C-005
Número: 16
Cuadrantes: 2B
TAPA FRONTAL VENTILADOR Ref: SG33C-006
Número: 18
Cuadrantes: 1B, 2B
TÓRICA CODO SALIDA Ref: SG33C-017
Número: 20
Cuadrantes: 1B
CAPÓ MOTOR Ref: SG33C-007
Número: 23
Cuadrantes: 1C, 2B, 2C
CODO SALIDA Ref: SG33C-011
Número: 26
Cuadrantes: 1B
ANILLO JUNTA TUBO Ref: SG33C-020
Número: 27
Cuadrantes: 1B
TUBO PRIMER TRAMO Ref: SG33C-025
Número: 29
Cuadrantes: 1C
TUBO SEGUNDO TRAMO Ref: SG33C-026
Número: 30
Cuadrantes: 1C, 2C
GATILLO ACELERADOR Ref: SG33C-012
Número: 43
Cuadrantes: 3C
CABLE ACELERADOR Ref: SG33C-015
Número: 49
Cuadrantes: 1A, 1B
ABRAZADERA TUBO Ref: SG33C-016
Número: 55
Cuadrantes: 1B, 1C
CARCASA MANDO ACELERADOR Ref: SG33C-031
Número: 34, 42
Cuadrantes: 3C

Descargar despiece
