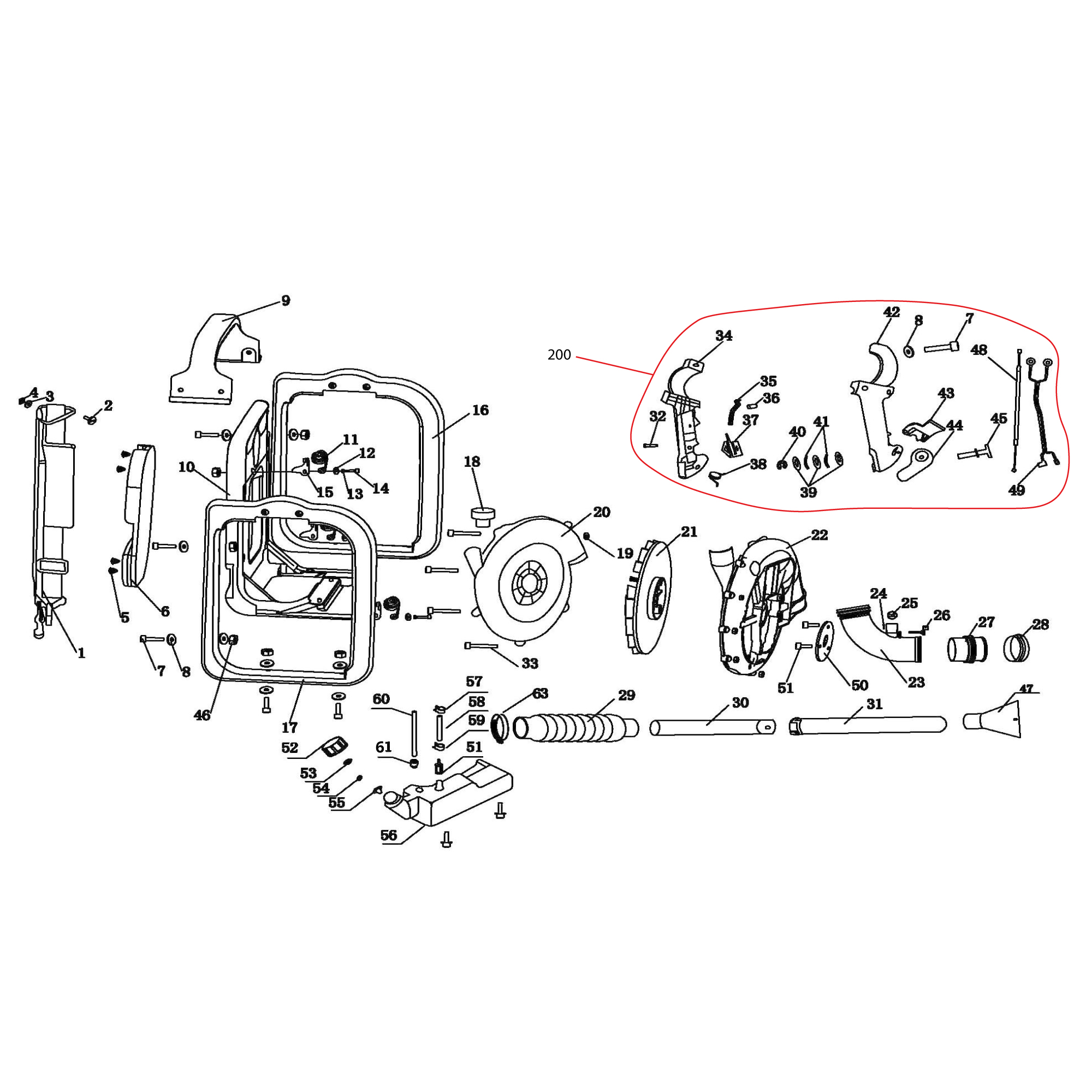

Despiece SG65C

SOPLADOR GASOLINA 65 c.c.

Instrucciones

Seleccione un cuadrante del despiece para mostrar los recambios de esa zona. Puede hacer zoom en el despiece.

Ref: SG65C - SOPLADOR GASOLINA 65 c.c.

Ver las piezas
A
B
C
1
2
3

Recambios

ARRANQUE COMPLETO Ref: SG65C-01
Número: 2
Cuadrantes: 2C, 3C
SOPORTE TRINQUETES COMPLETO Ref: SG65C-02
Número: 4
Cuadrantes: 2B, 2C, 3B, 3C
TAPA MOTOR Ref: SG65C-03
Número: 50
Cuadrantes: 2C
RETÉN CIGÜEÑAL 17X30X6 Ref: SG65C-04
Número: 10
Cuadrantes: 2B, 3B
CARTER DERECHO Ref: SG65C-05
Número: 9
Cuadrantes: 2B, 3B
GOMA PASA TUBOS Ref: SG65C-0521
Número: 61
Cuadrantes: 3B
CIGÜEÑAL Ref: SG65C-06
Número: 11
Cuadrantes: 2B, 3B
PISTON Ref: SG65C-07
Número: 13
Cuadrantes: 2B
RODAMIENTO PISTÓN Ref: SG65C-08
Número: 14
Cuadrantes: 2B
PRESILLA PISTÓN Ref: SG65C-09
Número: 16
Cuadrantes: 2B
JUNTA CARTER Ref: SG65C-10
Número: 17
Cuadrantes: 2B, 3B
CARTER IZQUIERDO Ref: SG65C-11
Número: 18
Cuadrantes: 2B, 3B
BOBINA ENCENDIDO Ref: SG65C-12
Número: 21
Cuadrantes: 2A, 2B, 3B
VOLANTE MAGNÉTICO Ref: SG65C-13
Número: 24
Cuadrantes: 2A, 2B
ESCAPE Ref: SG65C-14
Número: 29
Cuadrantes: 1B, 2B, 2C
JUNTA ESCAPE Ref: SG65C-15
Número: 31
Cuadrantes: 1B, 2B
ARO PISTON Ref: SG65C-16
Número: 32
Cuadrantes: 2B
JUNTA CILINDRO Ref: SG65C-17
Número: 33
Cuadrantes: 2B
CILINDRO Ref: SG65C-18
Número: 36
Cuadrantes: 1B, 2B
JUNTA BRIDA-CILINDRO Ref: SG65C-19
Número: 37
Cuadrantes: 1B, 2B
BRIDA ADMISIÓN Ref: SG65C-20
Número: 38
Cuadrantes: 1B, 2B
JUNTA BRIDA-CARBURADOR Ref: SG65C-21
Número: 39
Cuadrantes: 2B
CARBURADOR Ref: SG65C-22
Número: 40
Cuadrantes: 1B, 2B
JUNTA TAPA FILTRO Ref: SG65C-23
Número: 42
Cuadrantes: 1A, 2B
SOPORTE FILTRO AIRE Ref: SG65C-24
Número: 43
Cuadrantes: 1A, 2A, 2B
FILTRO AIRE Ref: SG65C-25
Número: 200
Cuadrantes: 1A, 2A
TAPA FILTRO AIRE Ref: SG65C-26
Número: 48
Cuadrantes: 2A
DEPOSITO COMBUSTIBLE Ref: SG65C-27
Número: 56
Cuadrantes: 3B
BULON PISTON Ref: SG65C-28
Número: 15
Cuadrantes: 2B
MANDO COMPLETO Ref: SG65C-29
Número: 200
Cuadrantes: 1B, 1C, 2B, 2C
TUBO ABANICO SOPLADOR Ref: SG65C-3911
Número: 47
Cuadrantes: 2C, 3C
TUBO PRIMER TRAMO SOPLADOR Ref: SG65C-8015
Número: 30
Cuadrantes: 2B, 2C, 3B, 3C
CODO SALIDA TUBO Ref: SG56C-8675
Número: 23
Cuadrantes: 2C
FILTRO AIRE COMPLETO Ref: SG65C-30
Número: 43, 44, 46, 47, 48
Cuadrantes: 1A, 2A, 2B

Descargar despiece

Despiece SG65C
